Магнитное крепление экрана для BigTreeTech BTT TFT35-E3.....

Эти файлы предназначены только для личного использования. Если вы хотите получить коммерческую лицензию на продажу отпечатков, сделанных по этим рисункам, присоединяйтесь ко мне на Patreon: https://www.patreon.com/kazitoad

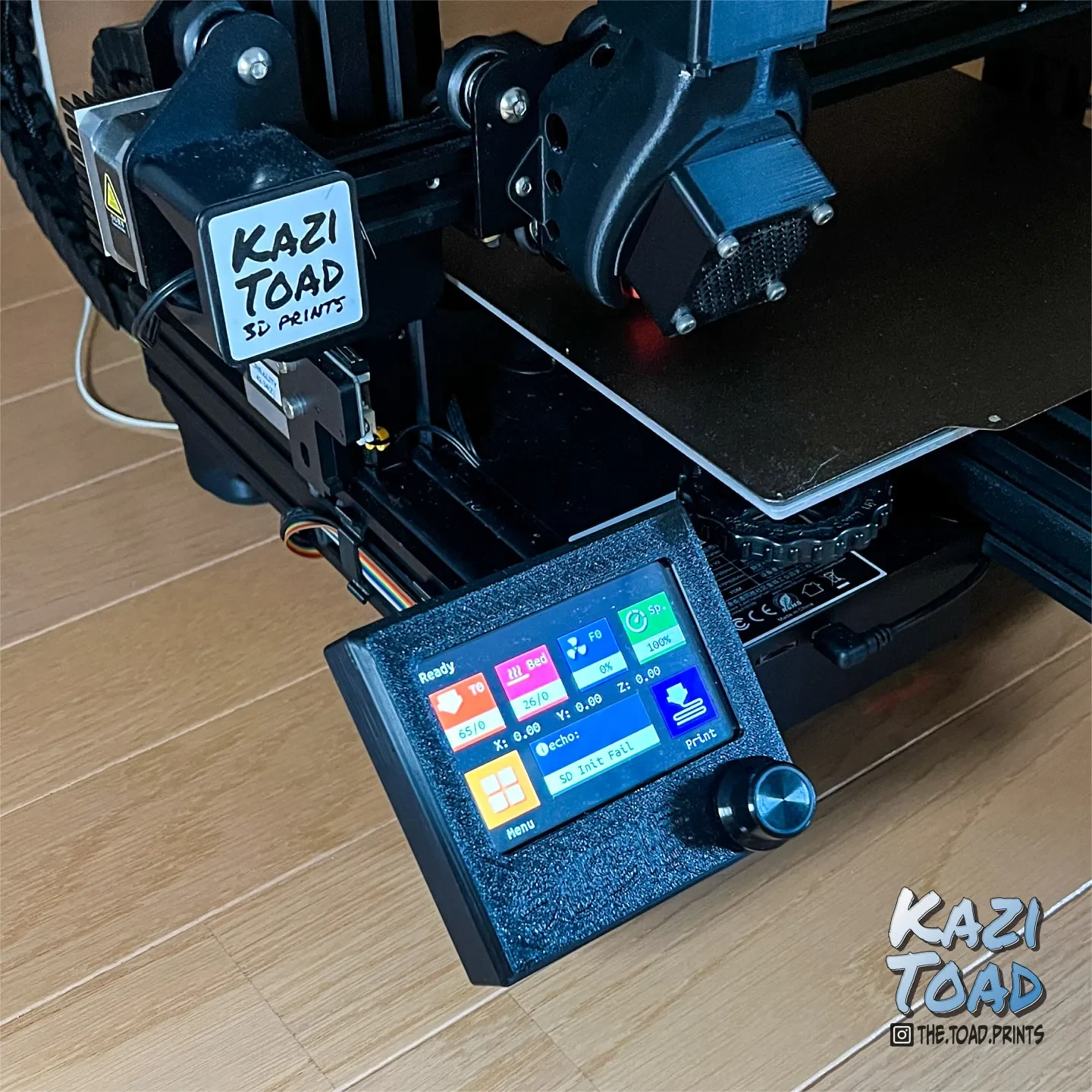

Это крепление и крышка для экрана BigTreeTech TFT 35 V3, которое удобно размещает его слева от алюминиевой направляющей 4040 вашего принтера (например, на Ender 3).

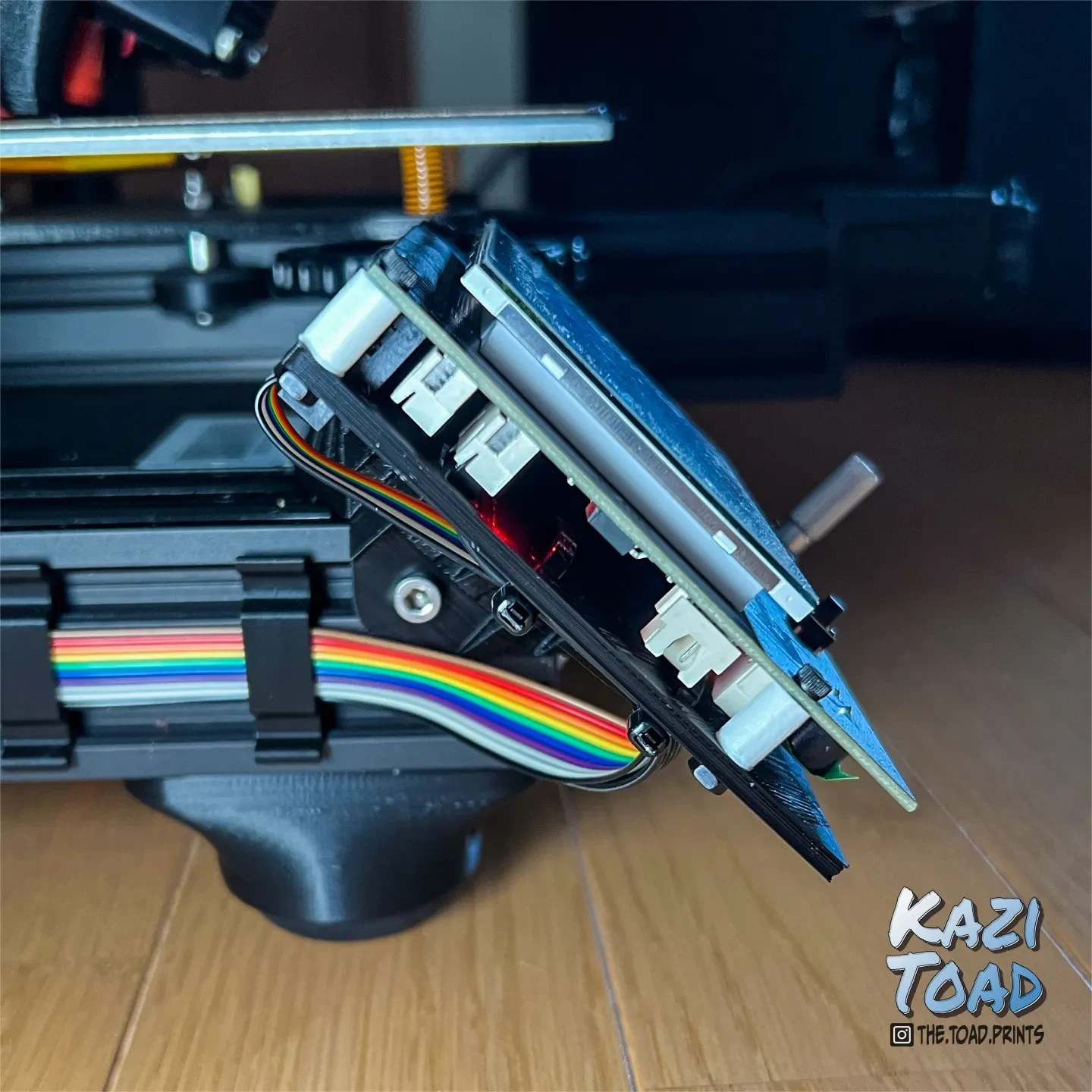

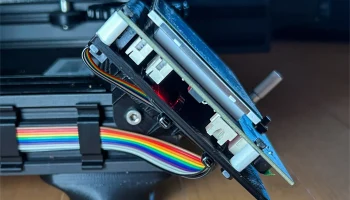

Крепление крепится к направляющей с помощью 3 болтов M4x10 (используется один из накладок концевой панели 3). Экран крепится к креплению 4 болтами M2,5x14 с использованием 4 печатных прокладок. При желании вы можете добавить к крышке 4 магнита 4x4x4x4 для надежной фиксации и легкого снятия (но без нее она надежно фиксируется). Он также имеет несколько слотов для прокладки стяжек для прокладки кабелей.

Все детали печатаются плоской стороной вниз без необходимости поддержки. Перед использованием необходимо просверлить отверстия М4.

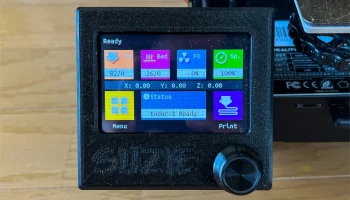

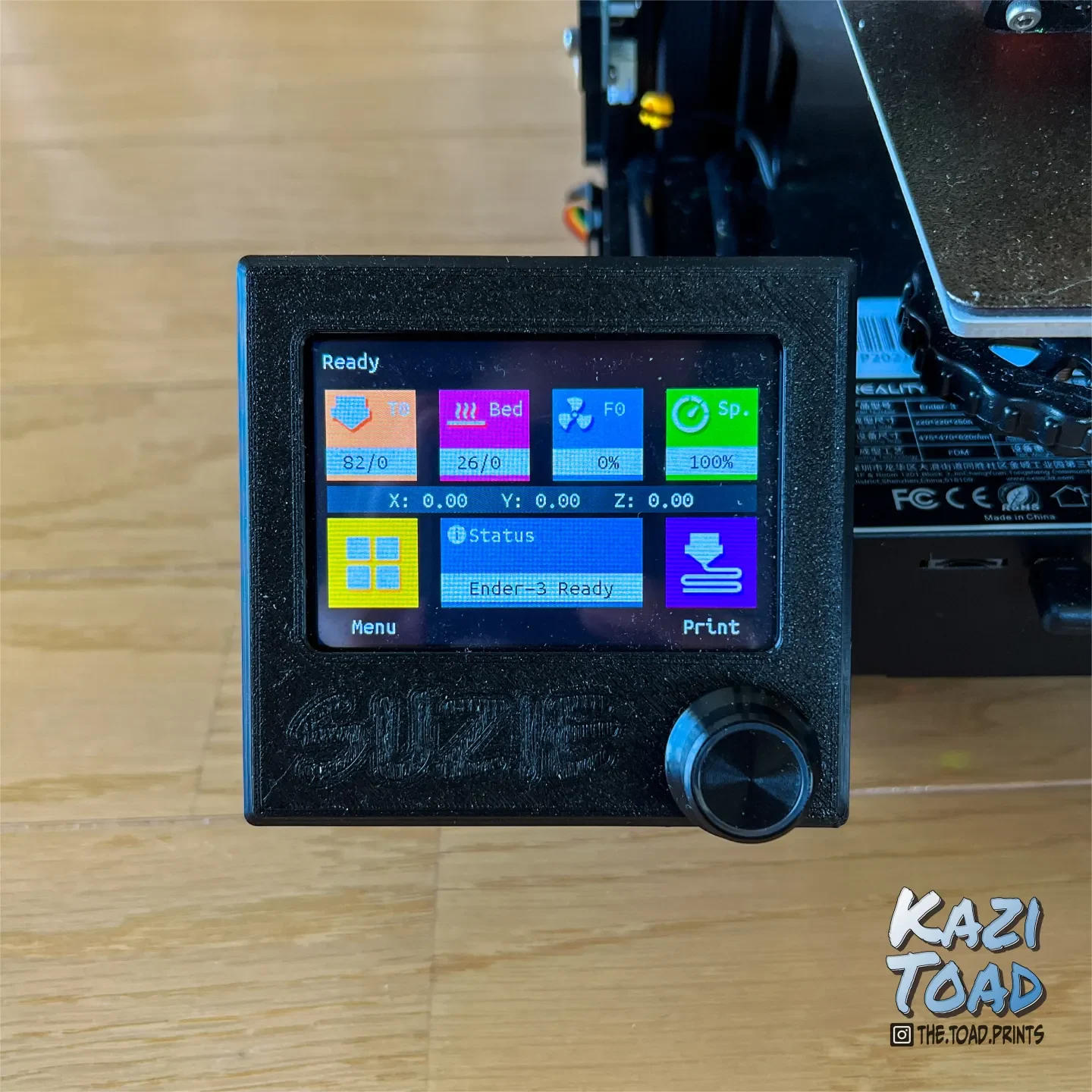

Примечание. На обложке я нарисовал имя моего принтера, Сьюзи, как показано на рисунках. Предоставленные файлы не содержат Сьюзи.
