Ремикс магнитов на подшипниках Wankel Fidget 608.........
Мне понравился ремикс frez_knee на оригинальный wankel fidget от mobious. Мне нравится тот факт, что в нем использовался подшипник 608 и был способ зафиксировать механизм, чтобы он удерживался на месте. Мой первый отпечаток — это одна из моих любимых непосед.
Однако, используя его, я задумался о моделировании сжатия/расширения внутри движка. Еще мне хотелось добавить немного тактильности вращению. Введите… магнитный ремикс-ремикс.

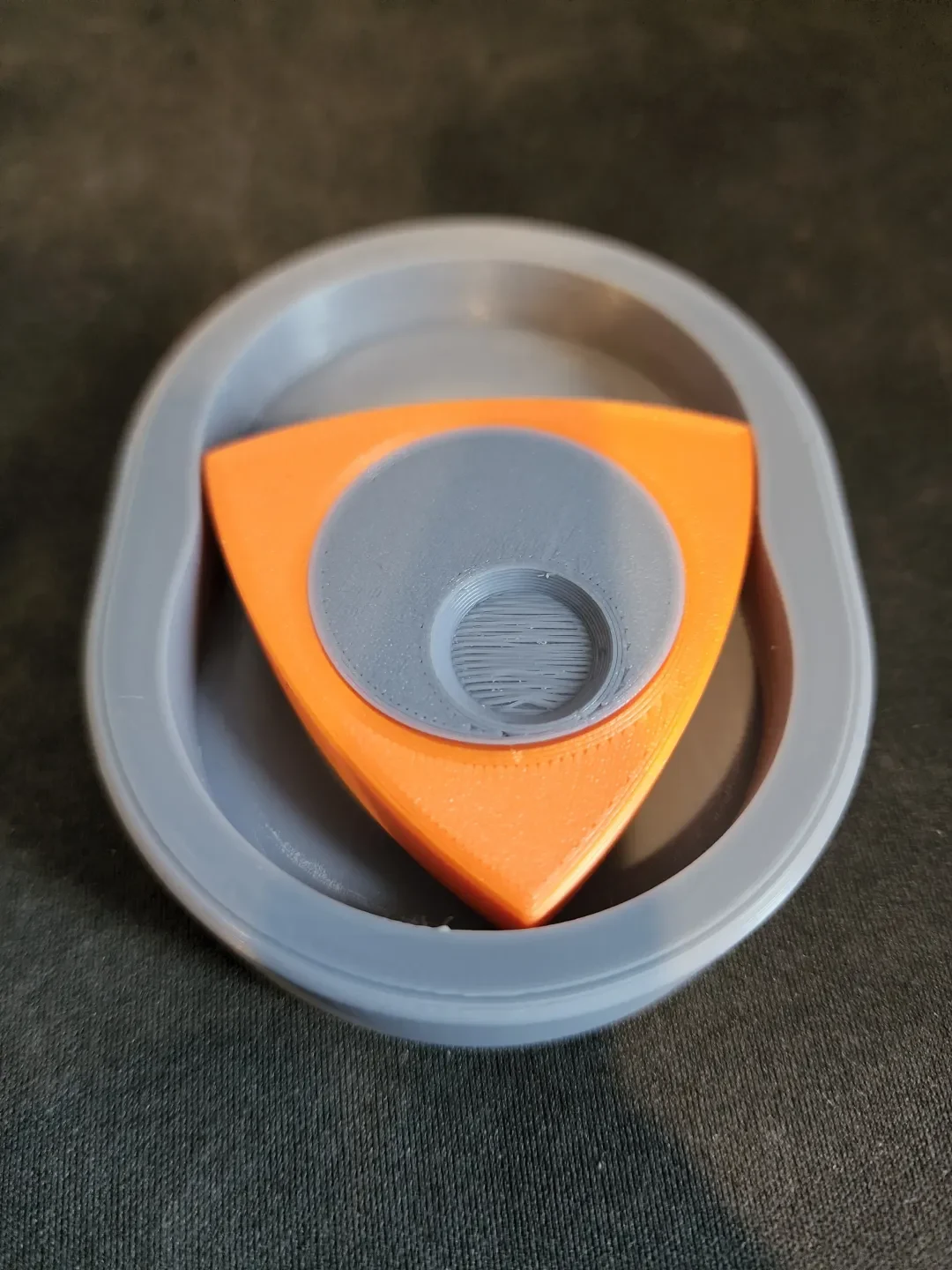

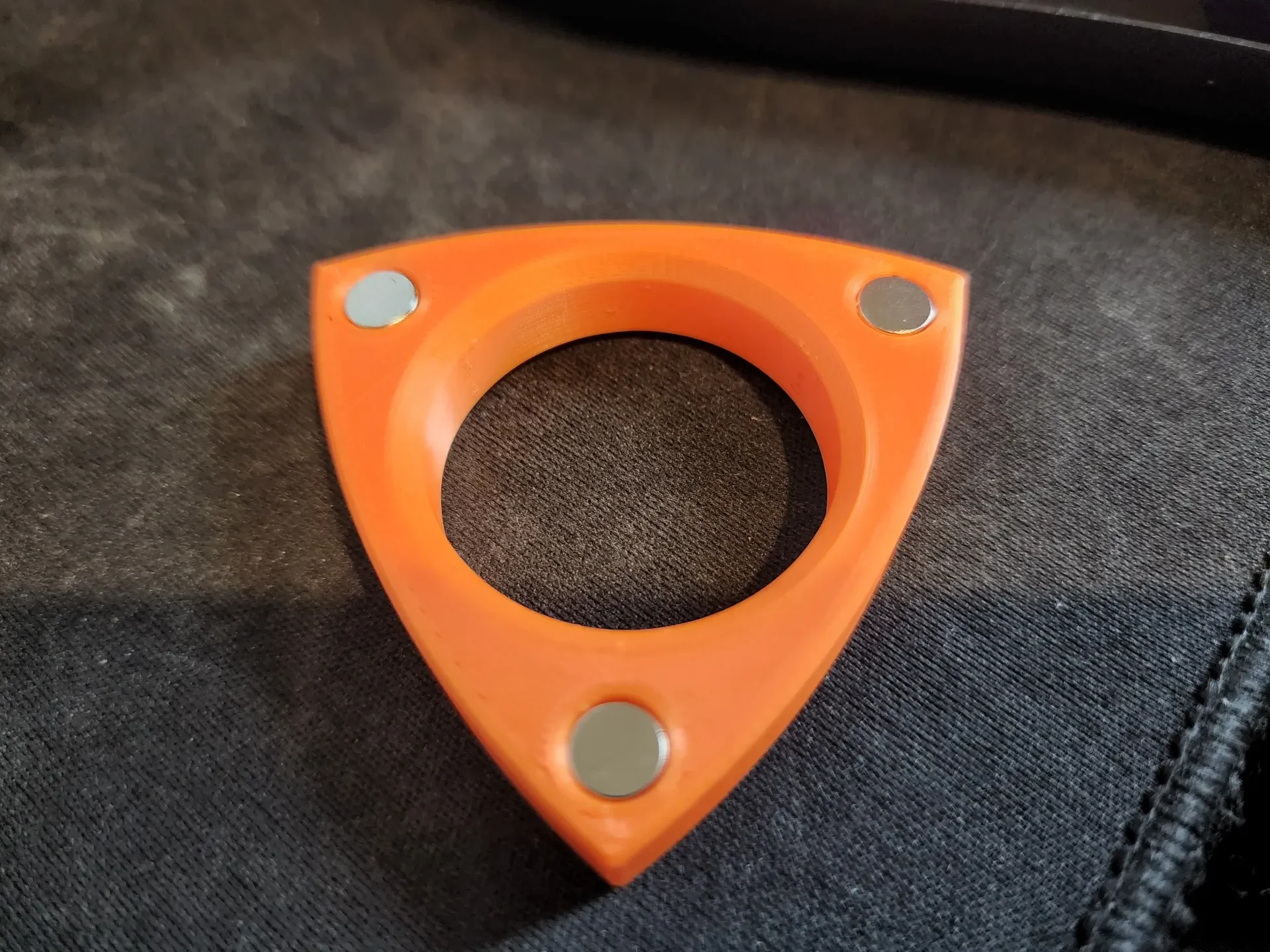

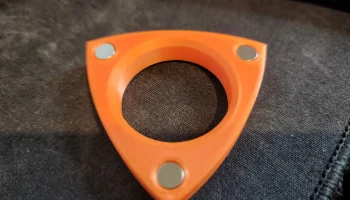

Я добавил три отверстия 6x2 мм на одну сторону ротора и одно отверстие 6x2 мм на «боковую пластину» корпуса. Они расположены таким образом, что магниты в роторе ПРОТИВОПОЛОЖЯЮТ магниту в корпусе. Это создает некоторое сопротивление при приближении к магниту (сжатие), а затем толкающую силу при прохождении мимо него (расширение). Магнит корпуса расположе�� на стороне, противоположной тому месту, где происходит фактическое сжатие/расширение в реальном двигателе — это позволяет использовать для этой цели один магнит. Все магниты скрыты от глаз, поскольку ротор всегда закрывает тот, что находится в корпусе.
В любом случае, это не такая уж большая сила — это не было моим намерением. Вы определенно можете почувствовать сопротивление, но оно не очень «щелкающее».
Я включил 2 STL для фиксатора подшипника. Оригинал frez_knee, в котором используется саморез M3 с потайной головкой, и мой более ранний ремикс этой детали, в котором используется стандартный винт M3 с куполообразной головкой. Вся благодарность frez_knee за все немодифицированные детали — они включены сюда просто для полноты картины.
Спецификация:

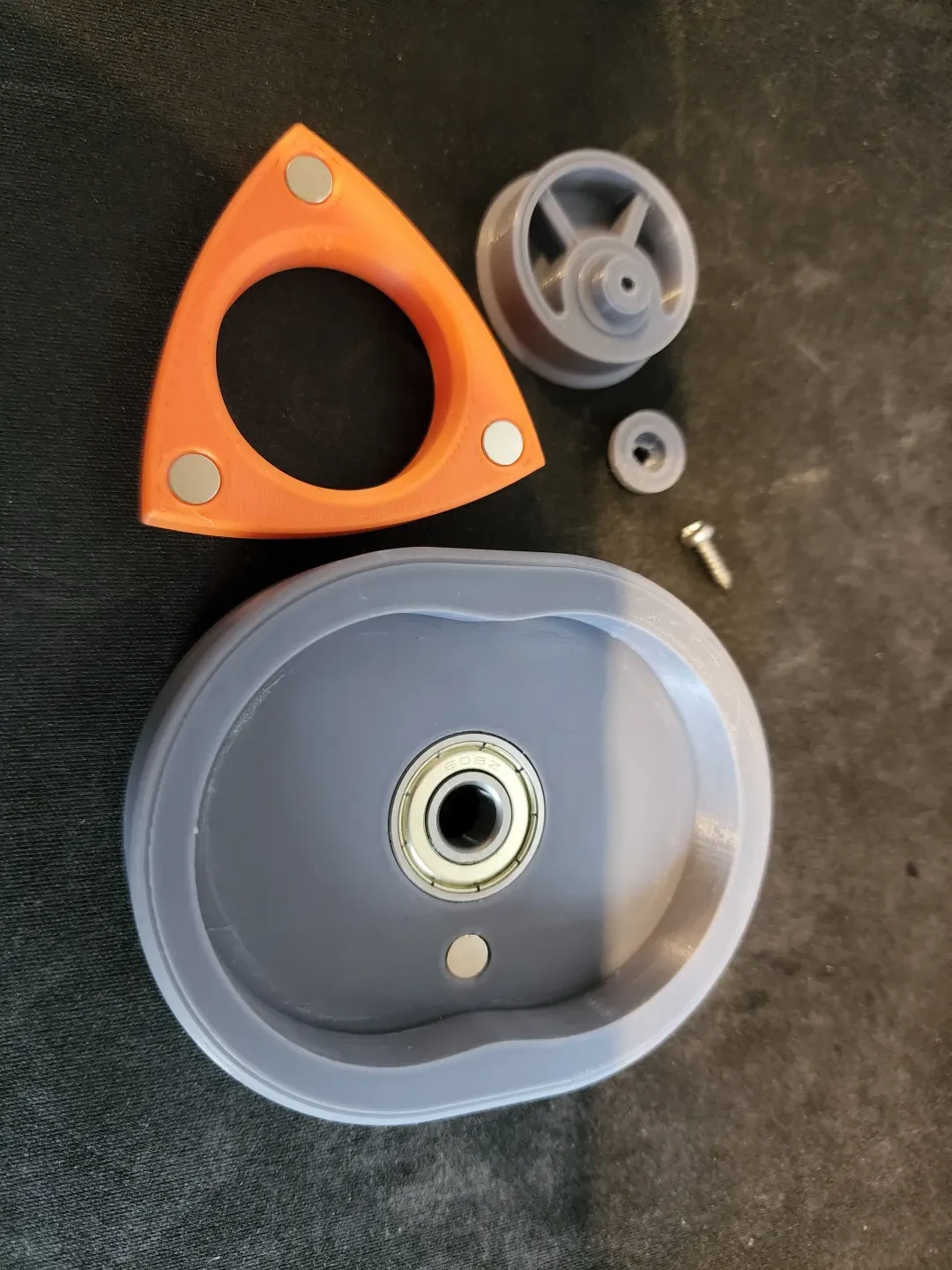

Четыре магнита размером 6x2 мм — аккуратно размещены так, чтобы магниты в роторе были напротив магнит�� в корпусе.
PLA+ или материал по вашему выбору
ЛИБО болт М3х10 с потайной головкой — ИЛИ- Саморез М3х10(или 12)
Дополнительно — алмазный напильник или наждачная бумага с высокой зернистостью, чтобы сгладить внутренние стенки корпуса и обеспечить вращение без заеданий (или просто сделайте z-образный шов лучше, чем я!)
Дополнительно — суперклей для магнитов, если они расшатались.
Опционально — немного тефлонового спрея для плоской поверхности и внутренних стенок корпуса (возможно, и подшипника).
Я печатал с соплом 0,3 мм и высотой слоя 0,2 мм — так как мне хотелось получить приличную поверхность на плоской поверхности корпуса. Я уверен, что сопло 0,4 мм подойдет. Я включил «глажение» для всех верхних поверхностей, только для корпусной части. Это обеспечивает гла��кую поверхность для вращения ротора. Я также использовал немного спрея из ПТФЭ, чтобы смазать детали, не оставляя их жирными.
Все отверстия для магнитов напечатаны с разумной фаской, поэтому магниты должно быть легко установить на место. Просто убедитесь, что все они находятся на одном уровне или слегка погружены в поверхность, чтобы не зацепиться при вращении.
Ниже я включил файлы STEP (кроме моего модифицированного фиксат��ра подшипника, который я сделал в TinkerCAD), на случай, если вы захотите что-то изменить. Я подумывал о небольшом смещении магнита корпуса в направлении движения (хотя то, где он сейчас находится, означает, что вы можете вращать его в любом направлении, и эффект тот же). Возможно, вы захотите добавить магниты побольше для большей силы — как бы то ни было, решать вам!
