Penny Popper: магнитная открывалка для бутылок одной руко...

Обновление от 25 апреля 2023 г.: добавлена ​​параметрическая версия Fusion360, которую вы можете настроить по своему вкусу, со встроенными допусками +0,1 для диаметра магнита (точная глубина). Введите значения, которые вы хотите для своих магнитов, и получайте удовольствие!

Обновление от 23 апреля 2023 г.: Добавлены инструкции по усилению отпечатка на основе моих испытаний на разрушение.

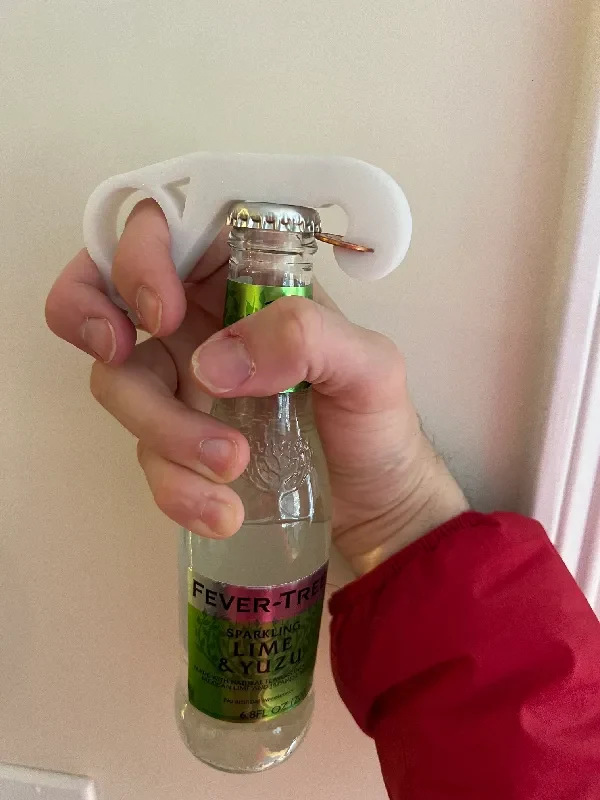

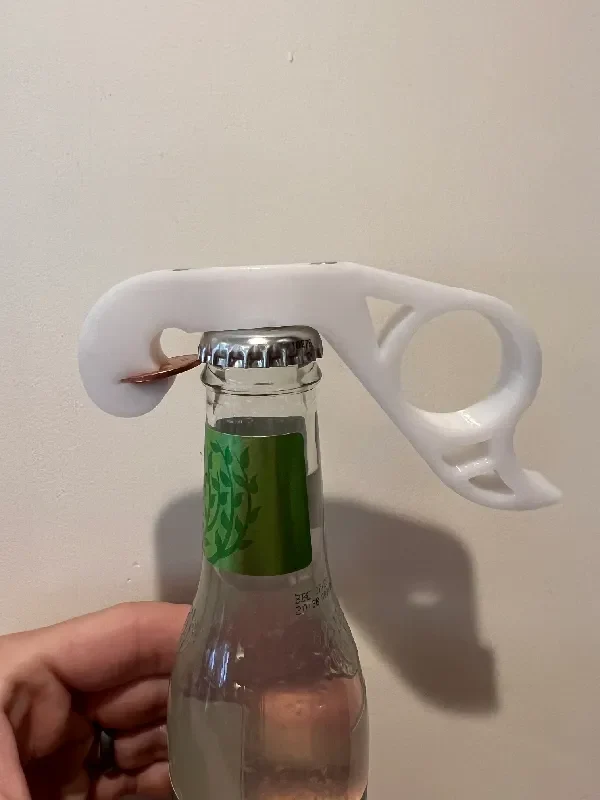

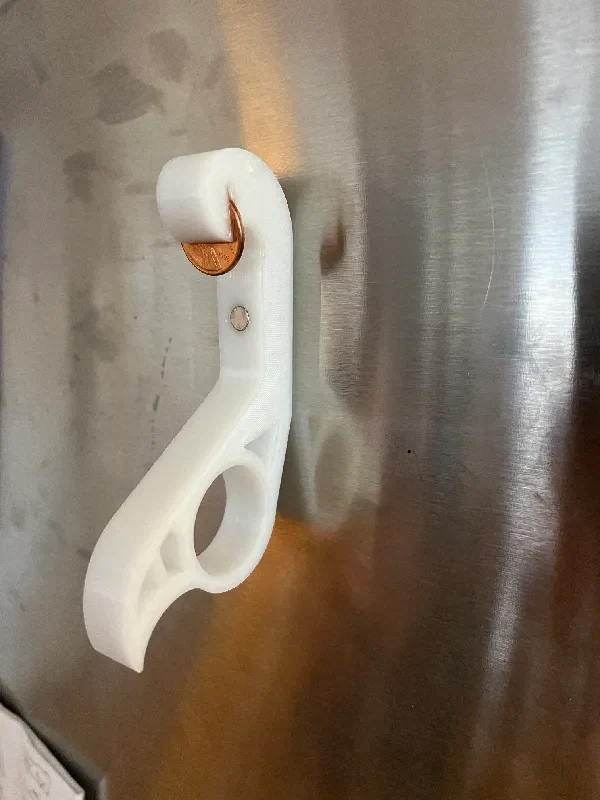

Открывалка для бутылок, которая прикрепляется к крышке бутылки и холодильнику! Требуется всего три магнита 6х3 + 1 пенни США или евро. Прикрепляется к холодильнику, когда он не используется, чтобы его было легко найти, а также к верхней части бутылки, чтобы облегчить выравнивание!

Переработан и улучшен с нуля в Fusion на основе дизайна, который я нашел наthingiverse (цитируется ниже). 3MF и STEP для базовой конструкции, призванной облегчить жизнь людей.

Версии:

Не знаете, что печатать? Я рекомендую сначала попробовать OneHandBottleOpener_3mag_6x3. Другие варианты также предусмотрены для удовлетворения потребностей людей.

Пенни-версии США

OneHandBottleOpener_3mag_6x3 (предполагается наличие магнитов размером 6x2,7 мм)
+ версия "_deepholes" для реальных размеров 6x3 мм.
OneHandBottleOpener_NoMag (версия без магнитов, пенни США)

Версии европенни-монет:

OneHandBottleOpener_Euro_3mag_6x3 (предполагается наличие магнитов размером 6x2,7 мм)
+ версия "_deepholes" для реальных размеров 6x3 мм.
Печать:
Рекомендуем печатать из PETG для долговечности. PLA тоже подойдет, но будет более хрупким. PLA+/Tough PLA будет более подходящим для этой конструкции при использовании PLA. Напечатано из мутно-белого PETG. Если вы хотите быть действительно уверены, выберите что-нибудь вроде поликарбоната или армированного нейлона, но это, вероятно, излишне.

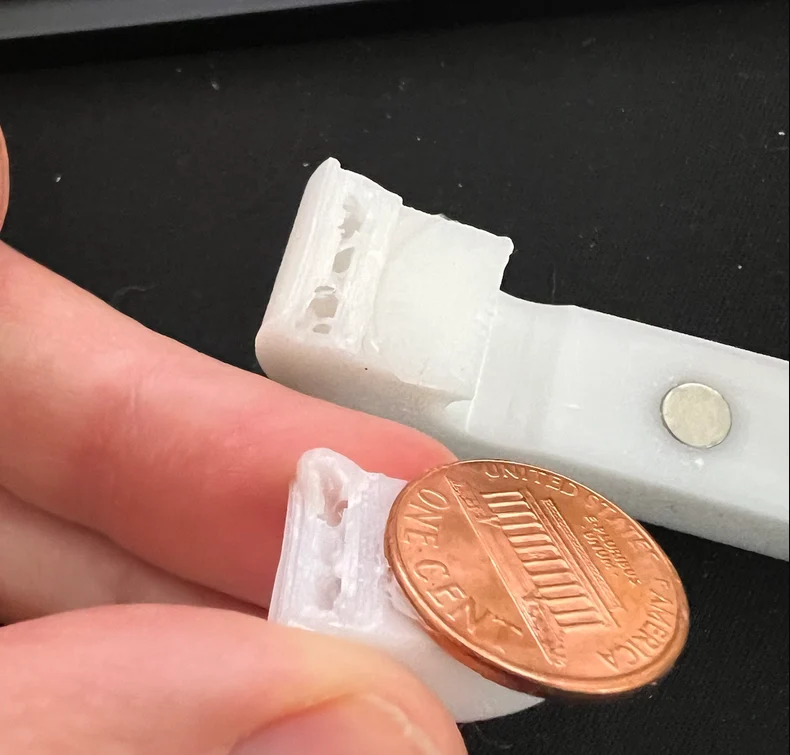

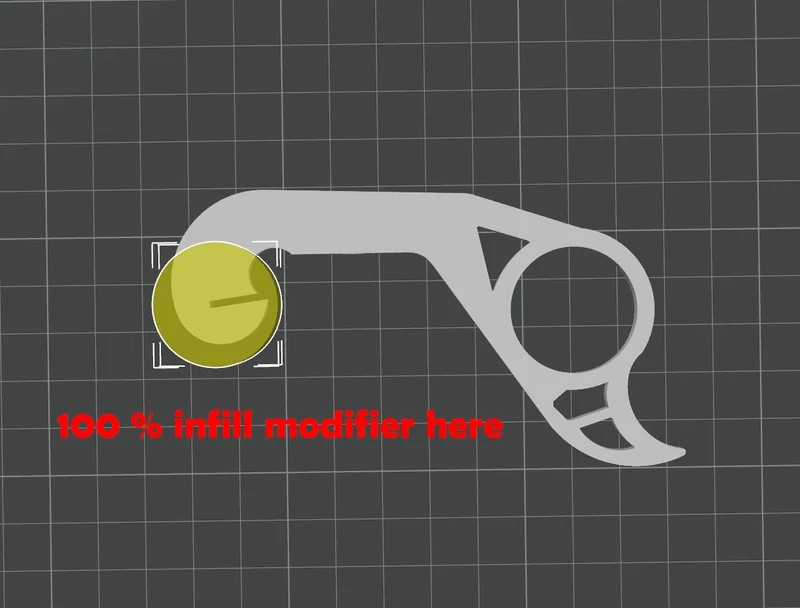

Рекомендуют использовать 5-6 периметров для прочности. Обратите внимание: если вы не используете достаточные периметры или строгие настройки печати, часть модели, которая подвергается наибольшему воздействию, — это область, изображенная в моем тесте на разрушение. Я рекомендую модификатор заполнения 100% в этой области для прочности, как показано в галерее:

Сборка:
Магниты должны зафиксироваться на месте, но я рекомендую нанести немного тонкого суперклея, чтобы они держались в своих отверстиях.
Точно так же пенни должен плотно прилегать к месту, но небольшой ку��очек тонкого клея должен удерживать его в нужном месте для открывания бутылок.
Другие примечания:

Чтобы все не зашло слишком далеко, я включил всего 1 файл STEP, который соответствует рекомендуемому базовому дизайну OneHandBottleOpener_3mag_6x3. Если вам нужны другие размеры или модификации, начните с этого, и их будет легко изменить. Или оставьте комментарий с просьбой указать конкретную версию, и я постараюсь ее с��здать.

Примечания: Мои магниты размером 6x3 на самом деле имели размеры ~6x2,7 мм, поэтому я смоделировал их глубину. Если у вас есть более глубокие магниты размером 6x3 мм, вам понадобится версия с глубокими отверстиями.
