Большой регулируемый держатель стального листа GEN2.........

DIY, Самоделки

Большой регулируемый держатель стального листа GEN2......... 1

Большой регулируемый держатель стального листа GEN2......... 2

Большой регулируемый держатель стального листа GEN2......... 3

Большой регулируемый держатель стального листа GEN2......... 4

Источник:

www.printables.com

JERRARI3D.com

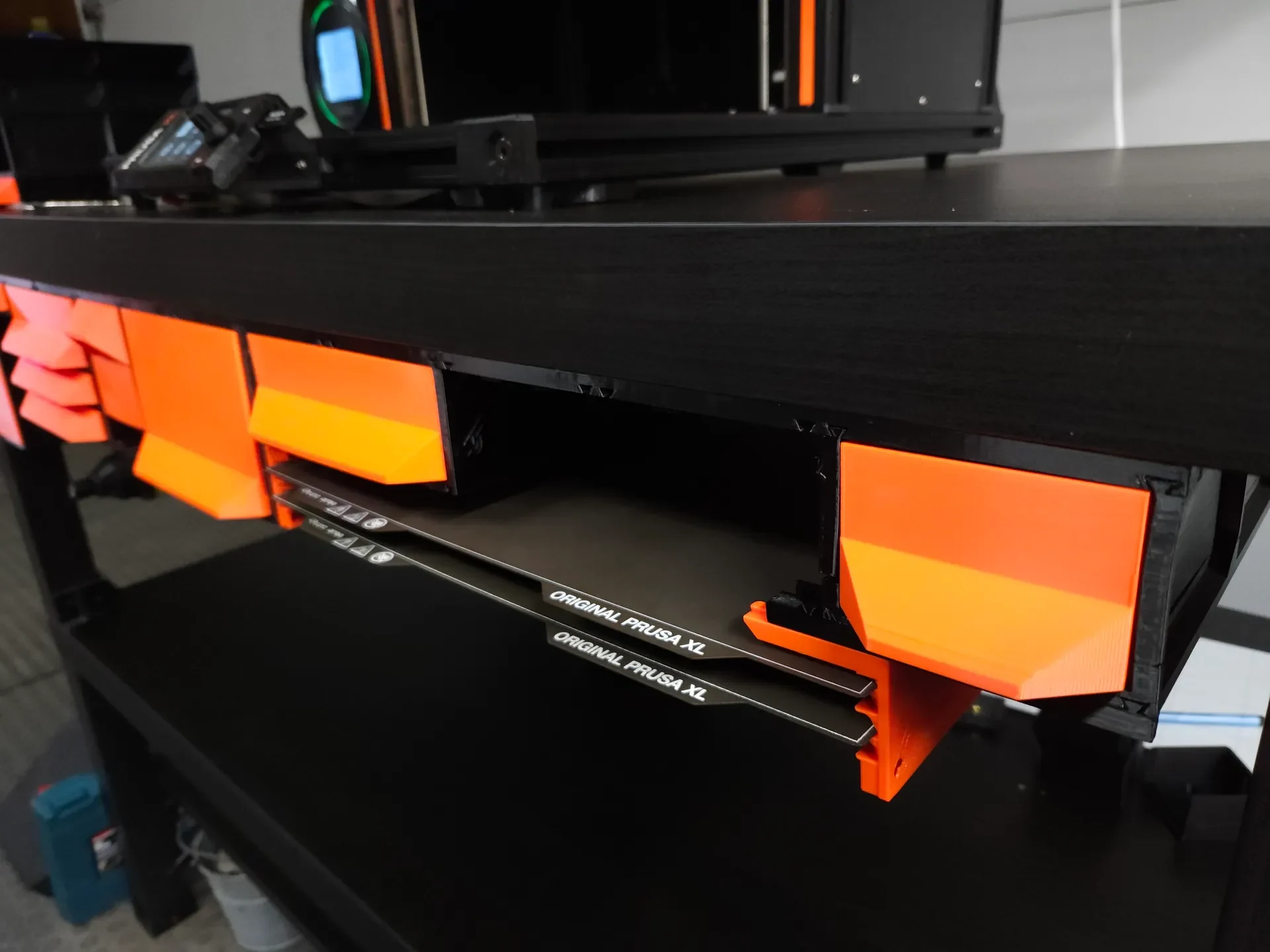

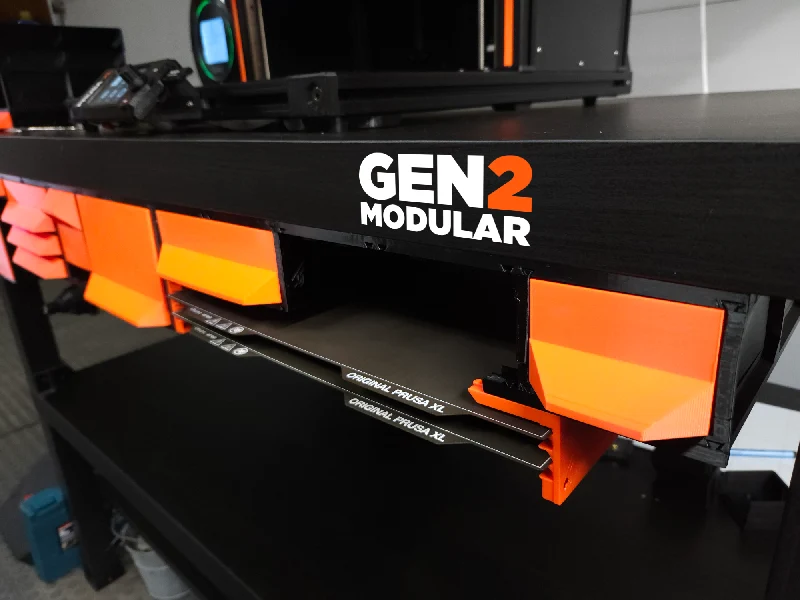

Модульное решение для хранения больших стальных листов под шкафом или столешницей. Эта версия ПОЛНОСТЬЮ РЕГУЛИРУЕТСЯ по ширине и глубине.

Поддерживаемые размеры листов принтера

Экс. Пруса XL, Ворон и др.

Минимальный размер листа: любая ширина x глубина 260 мм.
Максимальный размер листа: любая ши��ина x глубина 420 мм.

Если у вас есть Prusa MK3/MK4 или Bambu X1/P1P, вам понадобится держатель стального листа GEN2 V2 здесь.

Для небольших принтеров, таких как Prusa Mini или Bambu A1, вам понадобится регулируемый держатель стальных листов GEN2.

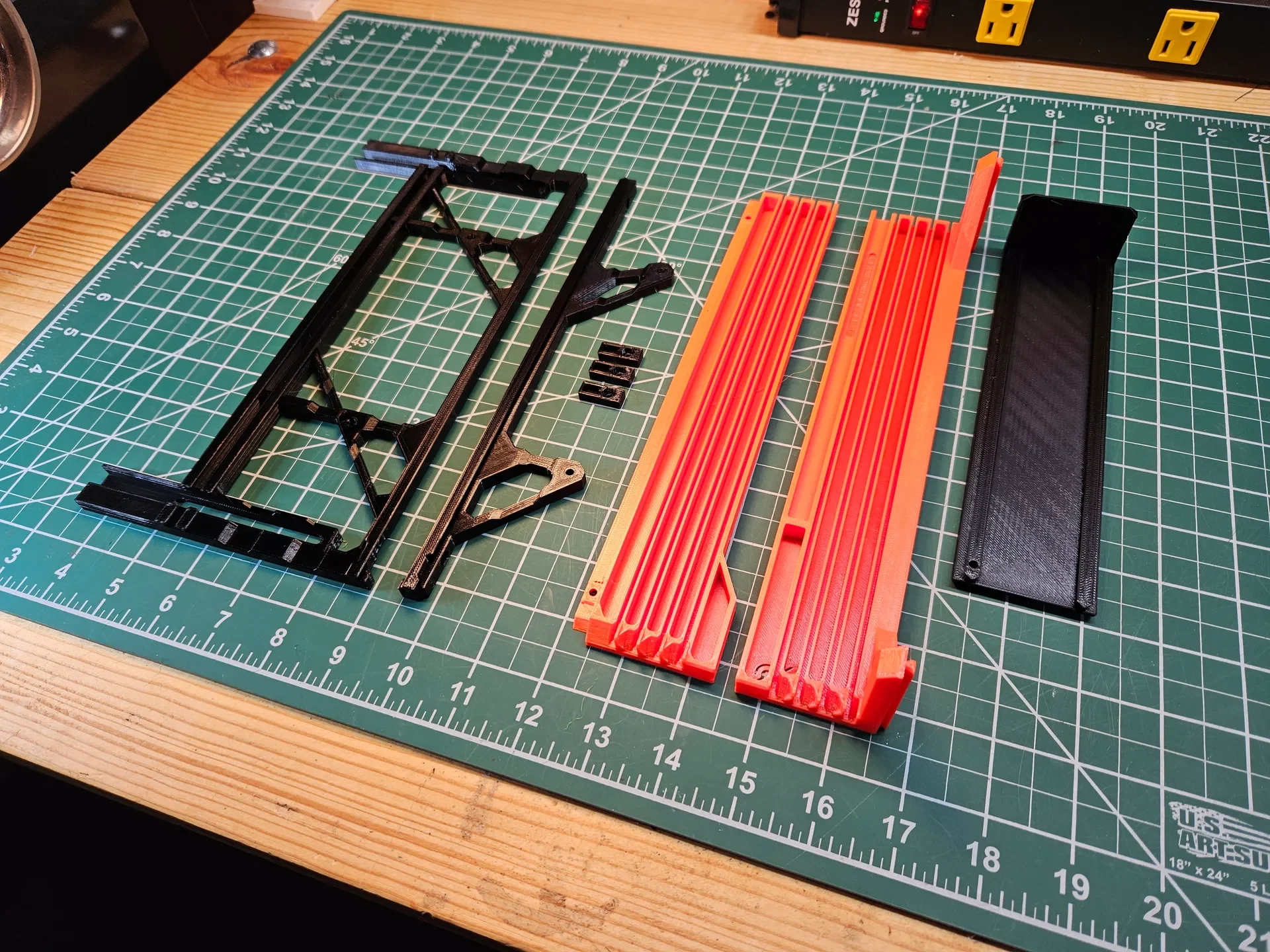

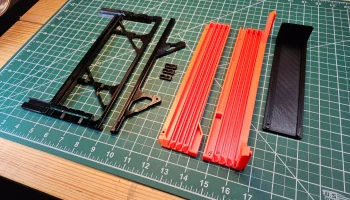

Эта модель является частью моей модульной рельсовой системы GEN2 и совместима, штабелируется и заменяется. Эта модель хорошо работает, например, с большими модульными ящиками для хранения вещей GEN2.

Загрузите интерактивный каталог GEN2 в формате PDF.

ОБОРУДОВАНИЕ
— Отвертка
— Шурупы с потайной головкой: (метрические: от 4x25 мм до 4x16 мм) или (SAE: №16 или №18 длиной до 1 дюйма).
— Сверло меньшего диаметра, чем шурупы.
— Ручка, маркер или шило.
— Магниты (дополнительно): 10x5x2 мм или 10x2 мм.
— Гайки М3
— Винты M3 M3x8 — M3x10

ИНСТРУКЦИЯ

ПОДРОБНЫЕ ИНСТРУКЦИИ СМОТРИТЕ НА ВИДЕО ВЫШЕ (обратите внимание, что они такие же, как и оригинальный держатель стального листа GEN2, за исключением того, что размер направляющих БОЛЬШОЙ, что означает, что он будет работать только под БОЛЬШИМИ направляющими или БОЛЬШИМИ ящиками)

Примечание. Вы также можете добавить магниты в пазы скользящей опоры, чтобы создать легкое притяжение и удерживать стальные листы на месте.

УСТАНОВКА РЕЛЬСОВ ПРИ НЕОБХОДИМОСТИ

— Для регулируемого держателя стального листа GEN2 требуется 5 направляющих. Самый простой способ добавить 5 единиц — распечатать GEN2 Large Rails V1.1 — Quad Rail и GEN2 Large Rails V1.1 — Single.

— (Необязательно) Используйте шаблоны, чтобы отметить места отверстий на поверхности, на которую вы устанавливаете направляющую нужного размера.

— Просверлите отмеченные места сверлом диаметром меньше диаметра шурупа, который вы будете использовать. (Необязательно) На столах Lack вы можете создавать пилотные отверстия, просто используя небольшое шило, применяя давление и вращение.

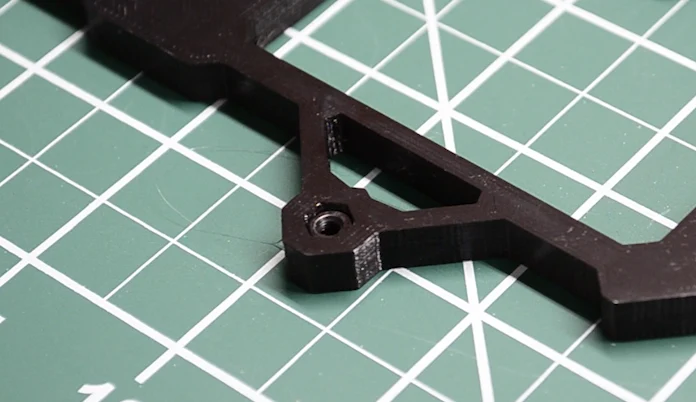

— Подготовьте направляющую к установке, вставив гайки М3 в шестигранные отверстия. Вы можете использовать винт M3, чтобы расположить и затянуть гайку на месте.

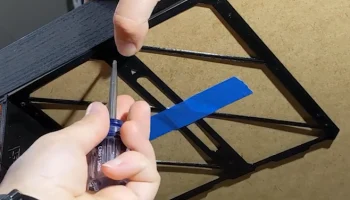

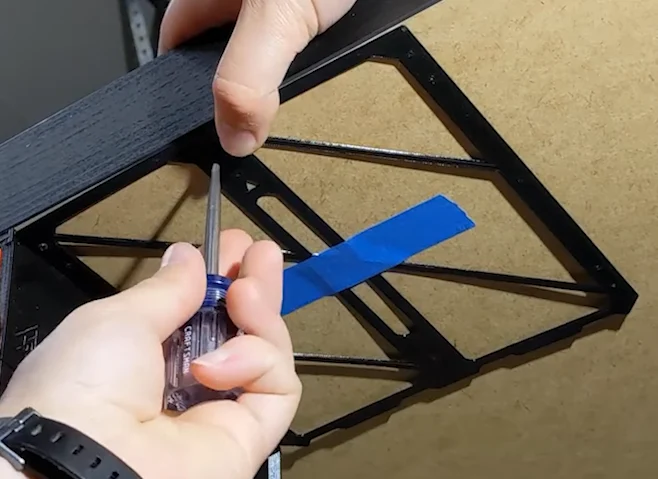

— Установите направляющую с помощью шурупов для дерева, используйте не менее 1 винта на каждый угол, но добавляйте больше, чтобы предотвратить прогибание направляющих и улучшить соединение поверхностей. (Дополнительные отверстия для винтов доступны, если вы планируете штабелировать более 2 рядов ящиков или содержимое, вес которого превышает нормальный.)

РЕКОМЕНДУЕМЫЕ НАСТРОЙКИ ПЕЧАТИ

Нить: PLA (PETG или ABS для более тяжелого хранения).
Размер сопла: 0,4 мм
Высота печати: 0,2-0,35 мм
Заполнение: 10-20%
