Магнитный держатель заряда аккумулятора 18650.........

Мне нужен магнитный держатель малой мощности, который можно легко и быстро подключить и отсоединить. В то же время имеет надежное соединение. Вот мое решение. Я предпочел его настоящим прочным держателям для батарей 18650, вставлять и извлекать которые очень сложно. Я использую свою конструкцию, когда мне нужно зарядить некоторые элементы до напряжения хранения (3,8 В) или когда мне нужно что-то для питания одного литий-ионного элемента. У меня есть несколько зарядных устройств разных марок, например SkyRC MC3000, но этот магнитный держатель превосходит все из них по простоте и скорости подключения.

Как я всегда упоминаю:

Будьте осторожны с батареями этого типа, которые могут хранить много энергии. Вы можете серьезно пораниться и сжечь свой дом, если не будете знать, что делаете. Вы сами несете ответственность за то, что делаете с этой информацией.

Никогда:

сделать короткое замыкание на аккумуляторе!
заряжайте один элемент напряжением более 4,2 В постоянного тока!
промахнуться с батареей и полярностью подключения!
чрезмерная разрядка, которая опасна только для срока службы и емкости аккумулятора.

Используемый материал:

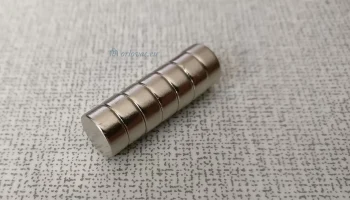

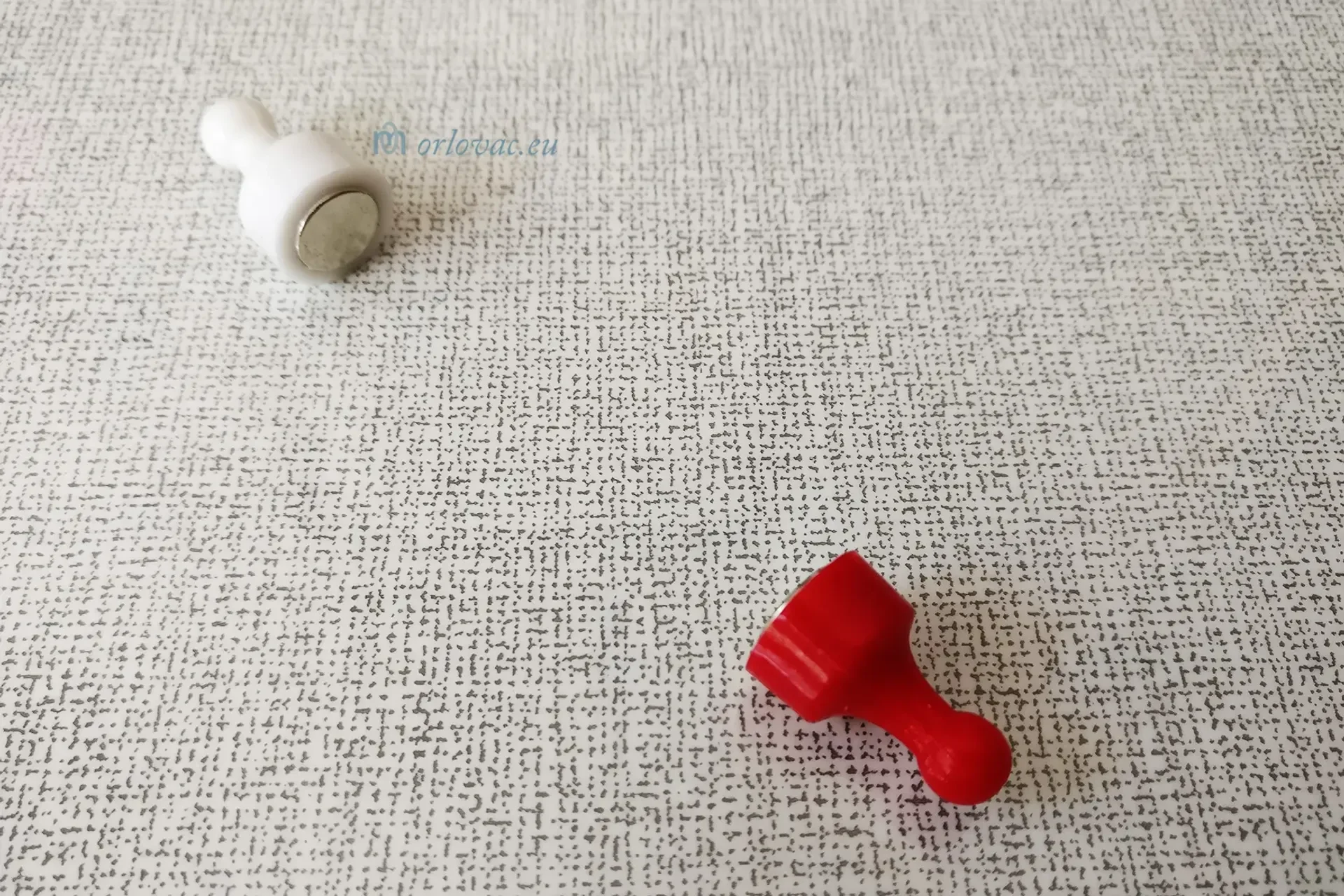

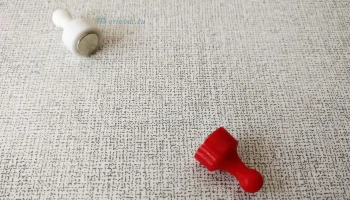

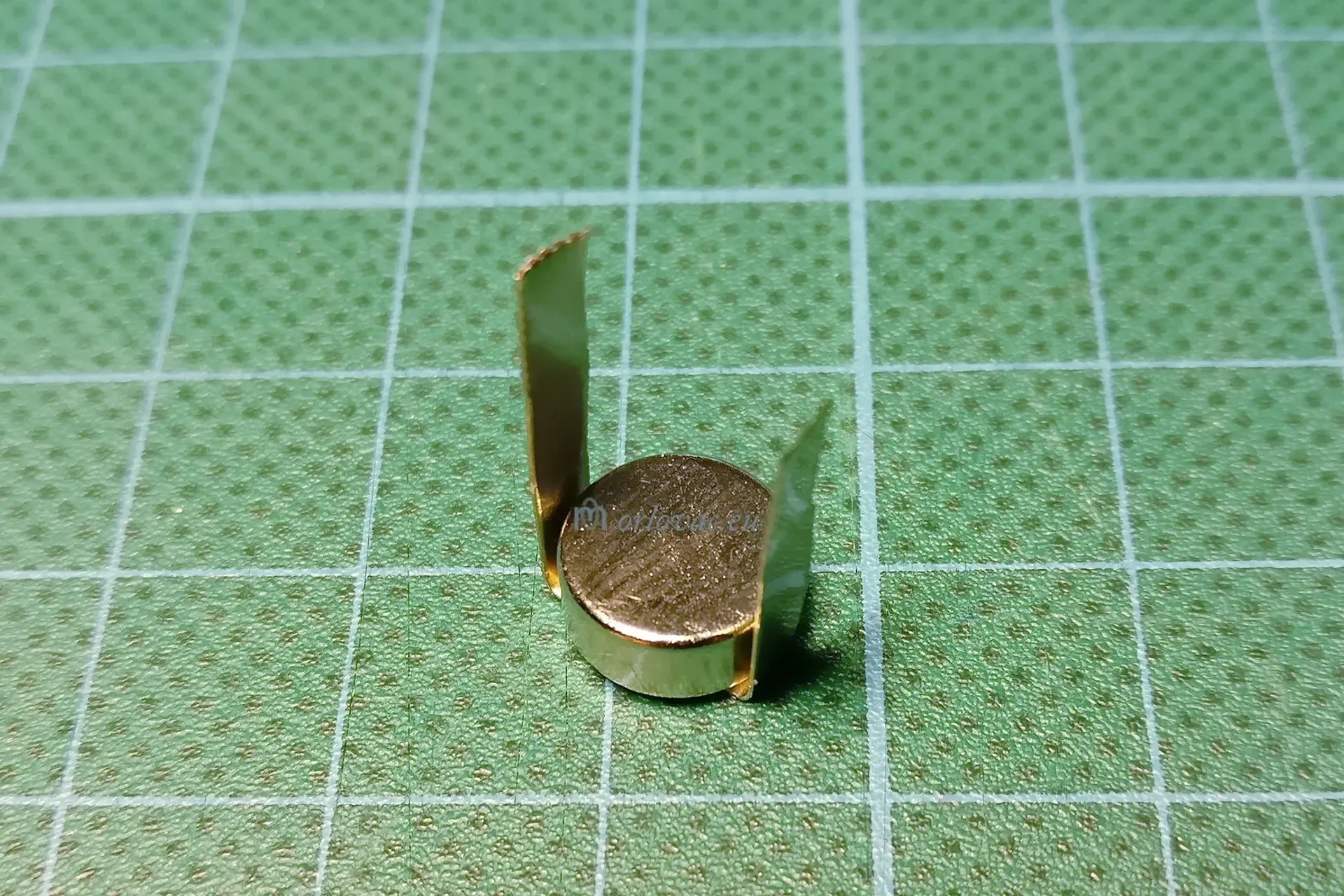

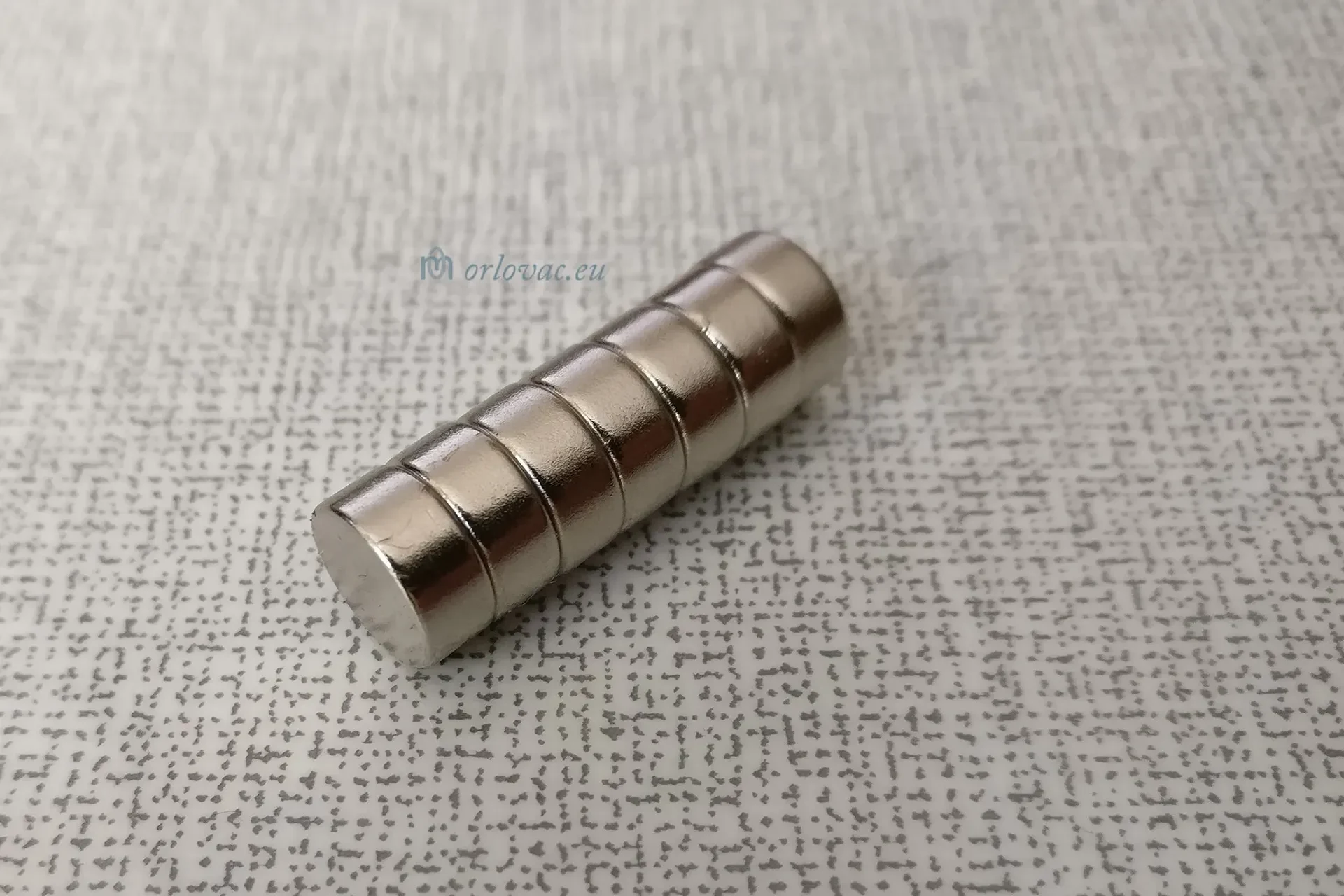

неодимовые круглые магниты диаметром 9 х 4мм, 2 шт. Можно приобрести на Aliexpress, Amazon, Ebay. Я использовал обычные магниты для досок, взяв магнит из пластиковой булавки. Диаметр штыревого магнита составляет ок. 12 х 21 мм. Можно использовать магниты 8 х 4, но необходимо сделать внешнюю прокладку, а также 8 х 3 мм с добавлением подходящей шайбы.

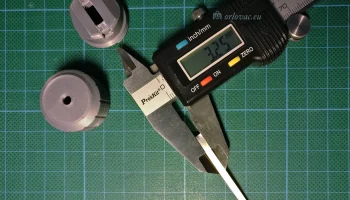

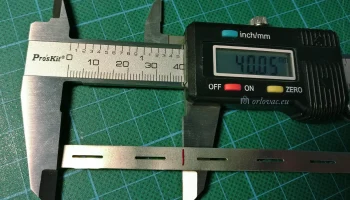

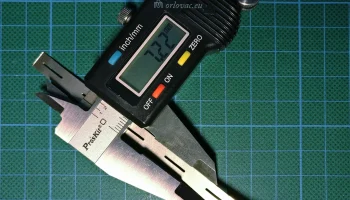

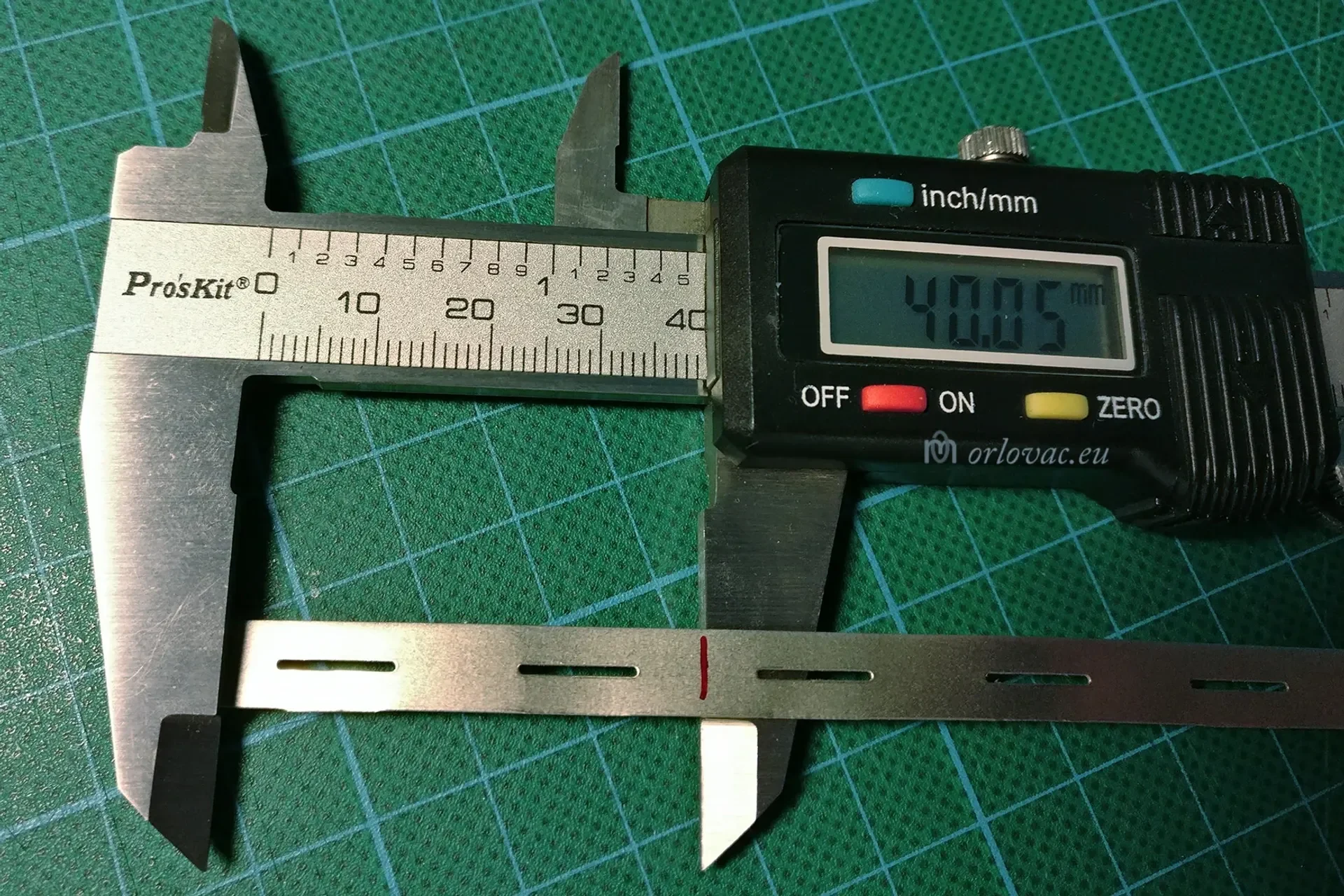

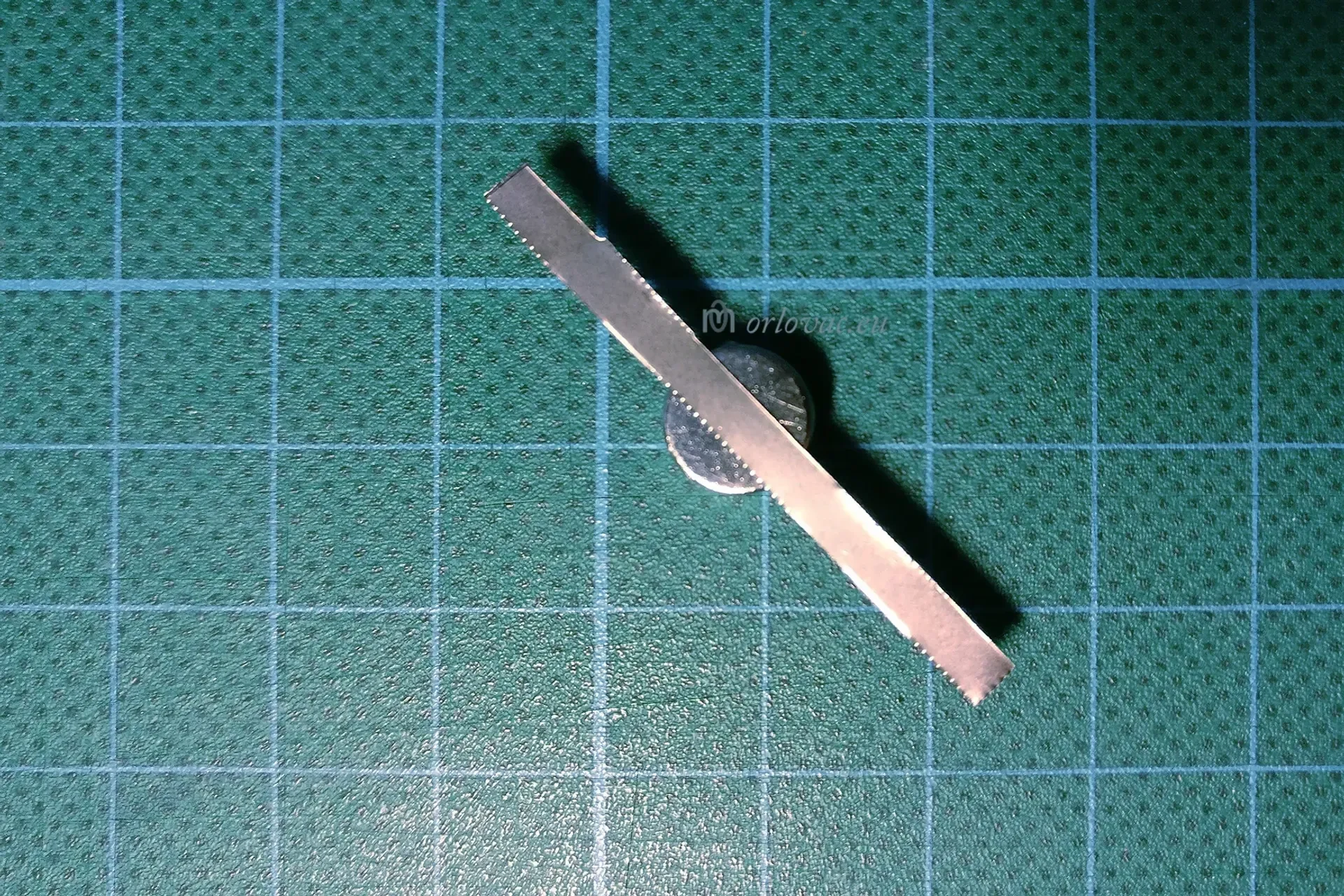

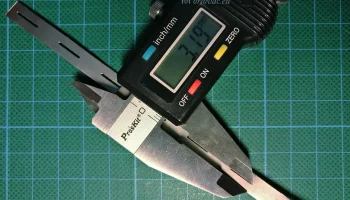

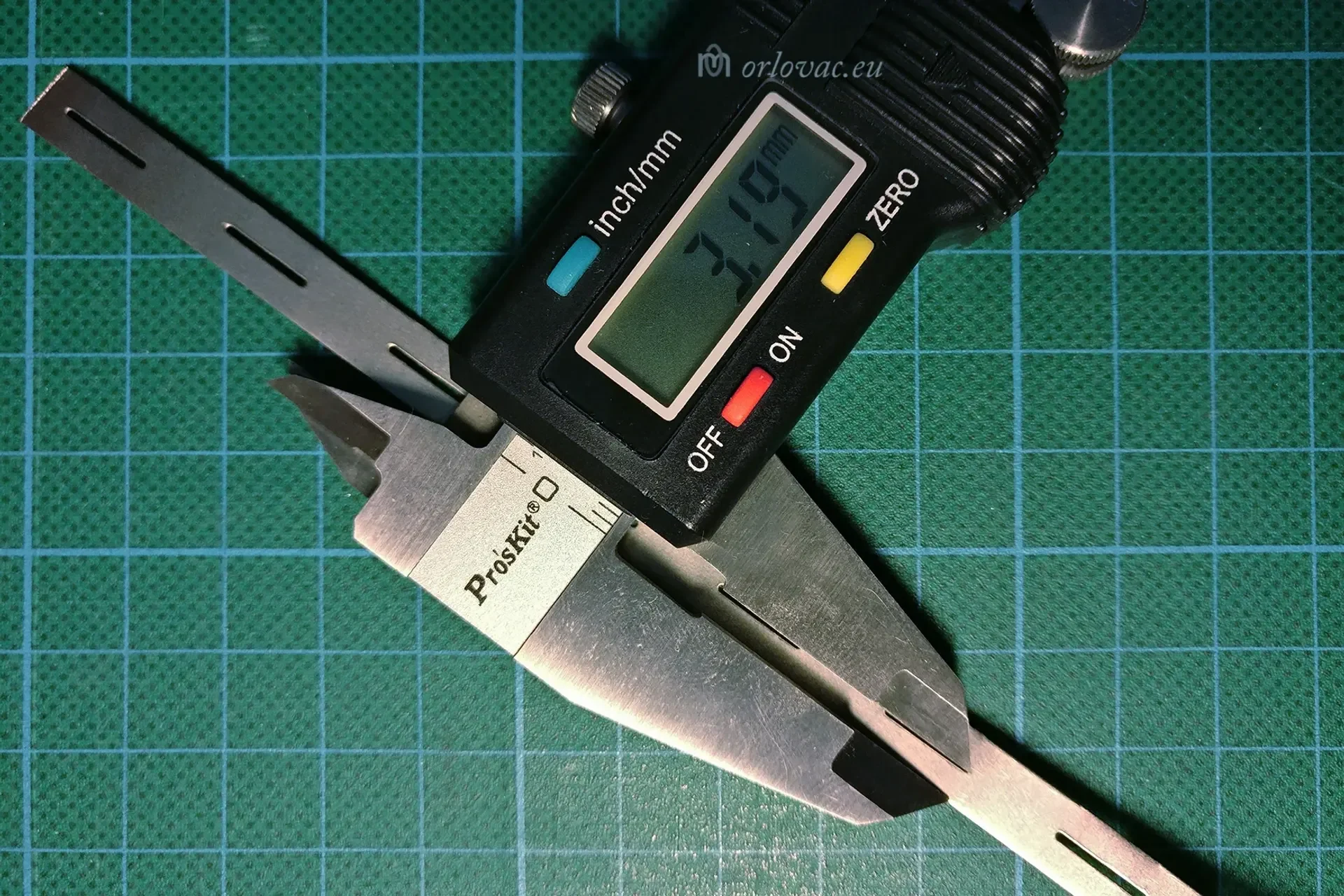

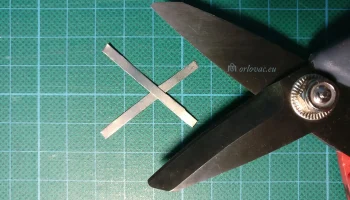

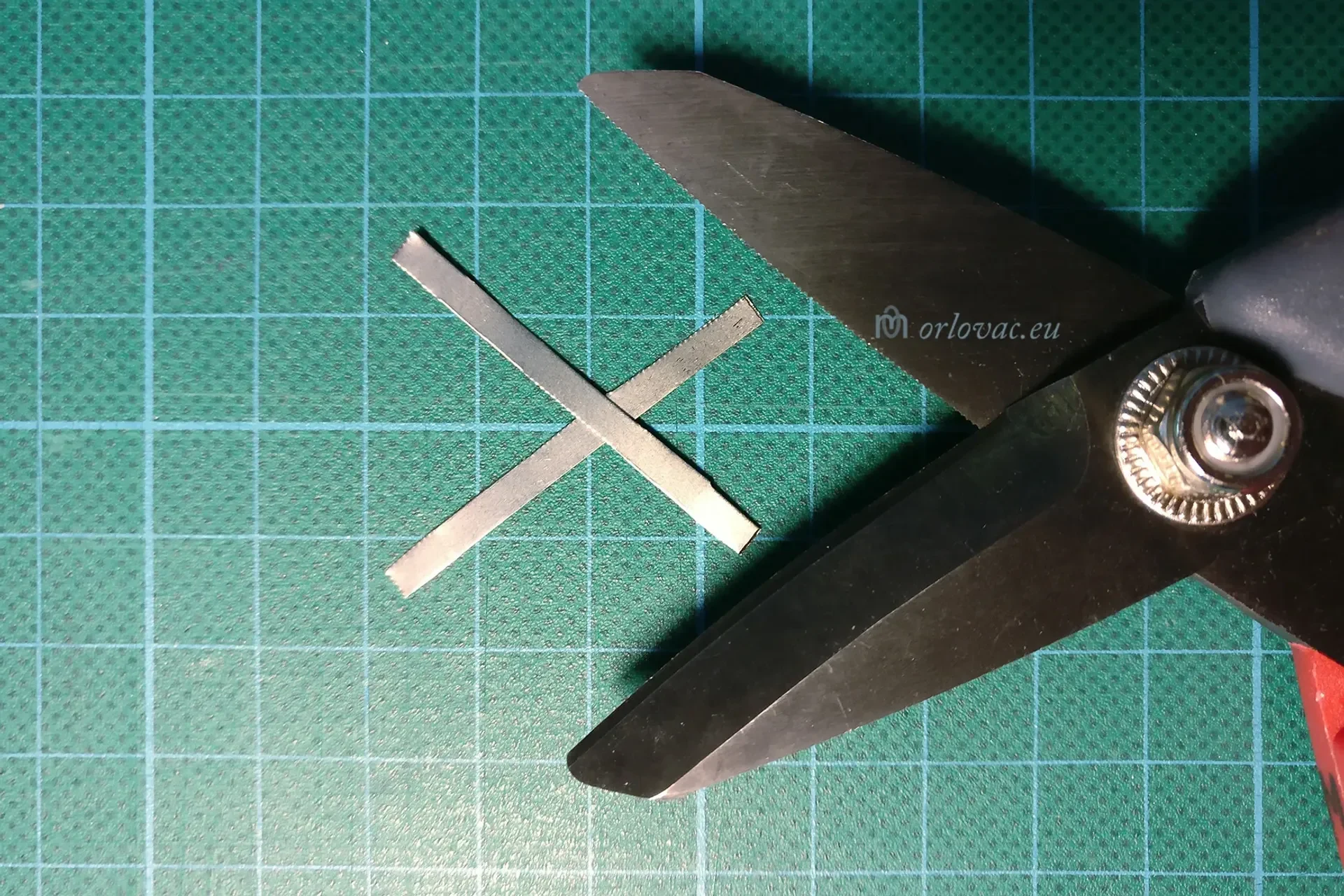

Никелированная полоса, которая используется для приварки контактов аккумулятора. Размеры указаны на предоставленных фотографиях. Внешний провод будет припаян к одному концу.

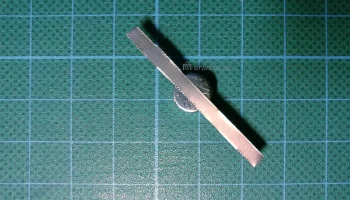

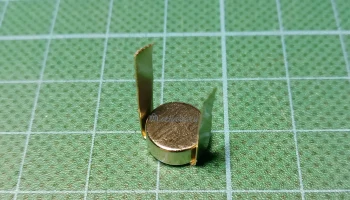

Если у вас нет никелевых полосок, можно использовать луженую медную проволоку. Я не предлагаю использовать голый медный провод. Проволоку необходимо залужить. Диаметр от 0,1 до 0,2 мм будет в порядке. Эти провода можно найти в многожильных соединительных проводах и в экранированных кабелях. Обмотайте его вокруг магнита и держателя, как показано на моих фотографиях.
AWG24 (0,25 мм2), красный для полюса "+" и черный для полюса "-". Я использую провод с изоляцией из ПТФЭ (тефлона) с очень тонкой изоляцией. Оба варианта магнитных держа��елей аккумуляторов имеют боковое отверстие для проводов. Перед использованием эти отверстия необходимо очистить сверлом диаметром 1,5 мм. Если у вас провод AWG24 с толстой изоляцией или вы используете AWG20 (0,5 мм2), вместо этого вы можете протянуть провод через отверстие в крышке.

Для одного подключения аккумулятора необходимо напечатать:

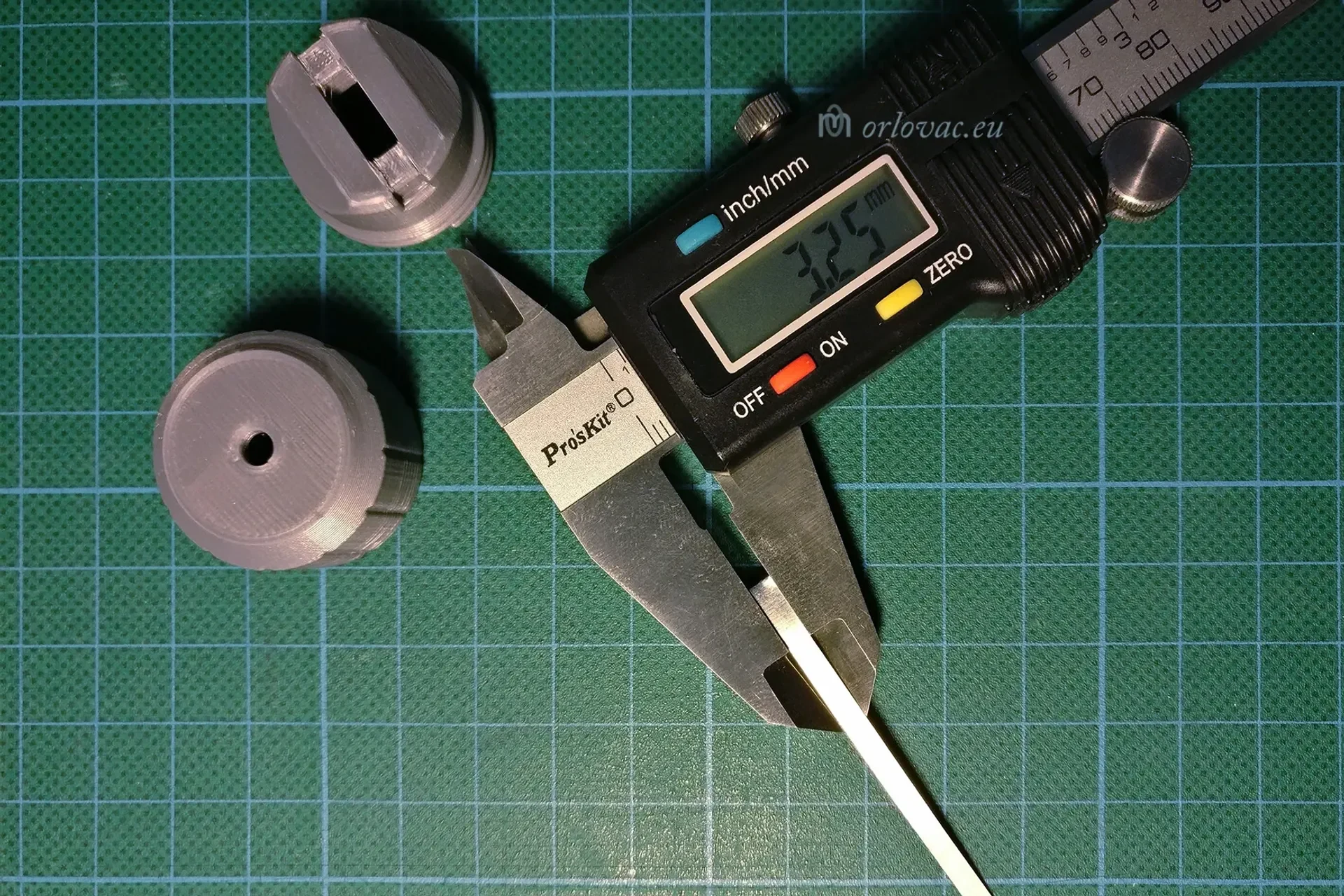

2 держателя магнитных полосок для батарей или 2 держателя магнитных проводов для батарей 18650.
две шапки
один знак «плюс» для полюса "+". Должен быть красного цвета.

Маркировка:

Когда все детали напечатаны, установлены магниты и контакты и припаяны провода,

красный провод и колпачок с красным знаком "+" для клеммы ПЛЮС. Обе крышки идентичны, но вы можете напечатать только одну крышку красного цвета только для плюсовой клеммы.
черный провод и колпачок без каких-либо доп. Сверху имеется канавка в форме "-", которая указывает на то, что это клемма МИНУС.

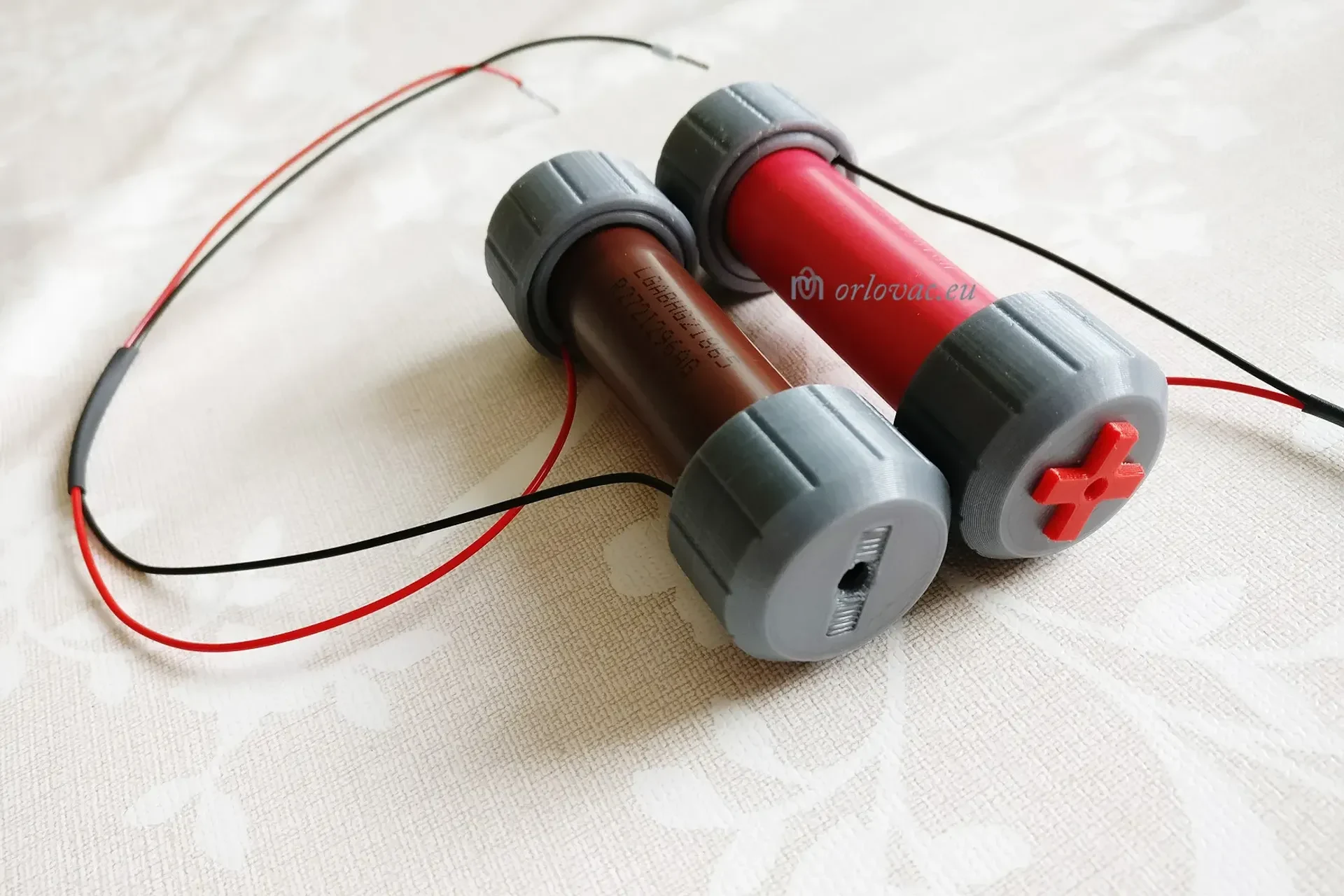

Как использовать магнитные держатели?

Сделайте зарядное устройство для литий-ионного аккумулятора самостоятельно. Купите модуль зарядного устройства литиевой батареи som TP4056 и припаяйте провода к выходу этой платы. Запитайте его от USB-разъема ПК.
Заряжайте аккумуляторы от лабораторного источника питания. Используйте этот метод ТОЛЬКО если вы знаете, что делаете. Я использовал этот метод, чтобы просто зарядить некоторые элементы до напряжения хранения 3,8 В, где ток ограничен до 0,5 А в режиме CC (постоянный ток). Как я сделал свой собственный блок питания, можно прочитать здесь.

Эти держатели очень хорошо подходят для первичных батарей типа АА или NiMH.

Вы заметите, насколько быстро можно подключить или отключить батарею.

Отверстия в верхней крышке можно использовать (если они свободны) для проверки напряжения с помощью щупов мультиметра.
