Магнитная RFID-метка

Источник:

www.printables.com

Я создал несколько помощников для создания магнитных RFID-меток. Я использую эти теги для своей музыкальной шкатулки. Магнит используется для удержания их на месте.

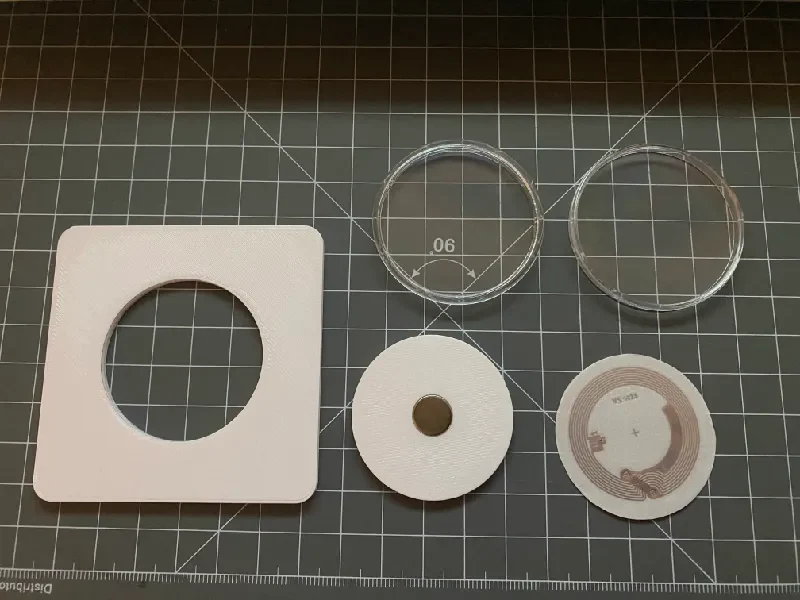

RFID-метка состоит из 4 компонентов:

RFID-метка (NXP ICODE SLIX-L)
Магнит 10 x 3 мм (https://www.amazon.de/gp/product/B07MMB2F45)
Проставка
Коробка «Мюнцкапсель» (https://www.amazon.de/dp/B08NVZ585K)

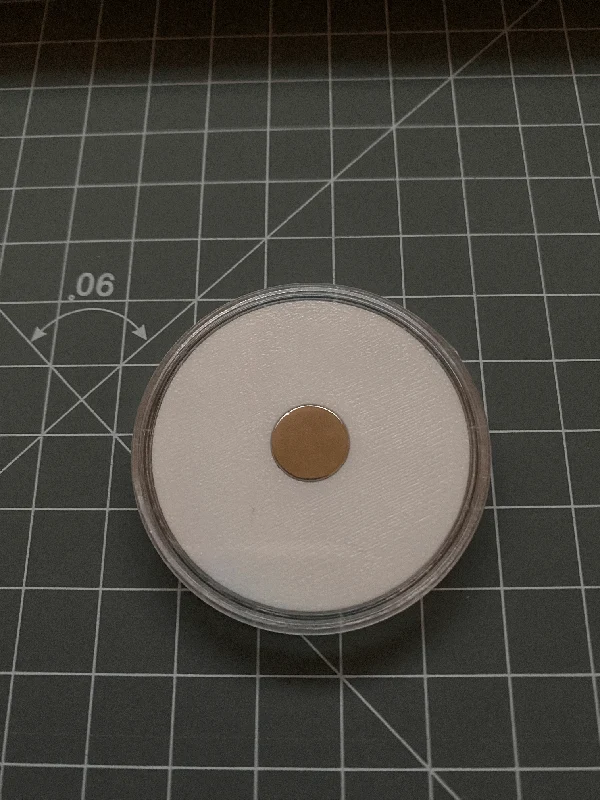

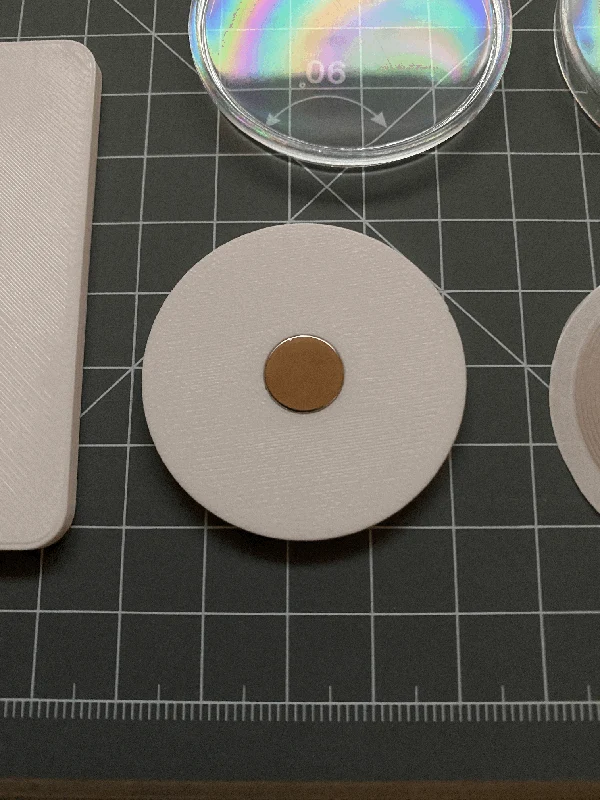

Проставка используется для удержания магнита посередине. Никакого клея не требуется, достаточно лишь немного силы, чтобы поставить его на место.

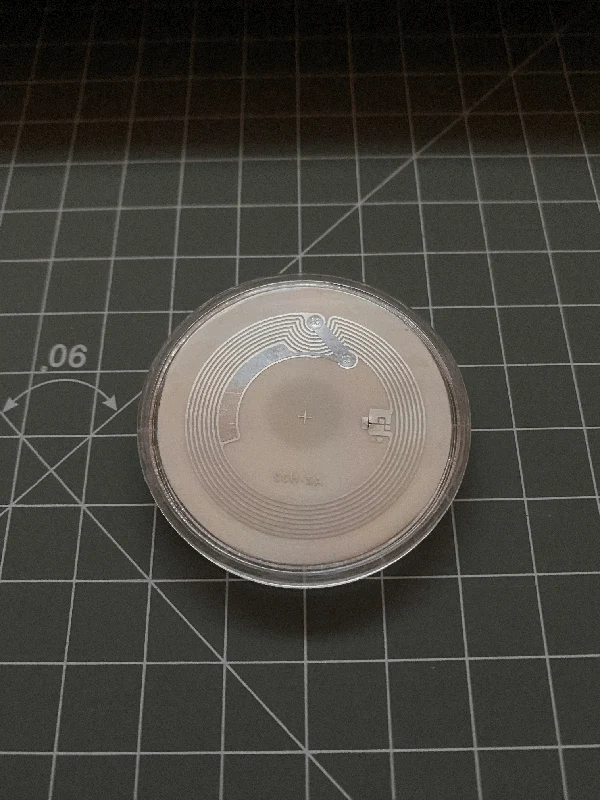

Кроме того, имеется трафарет, с помощью которого можно отметить линию разреза RFID-метки, которая будет вставлена в «Münzkapsel». Внутренний диаметр 40 мм. Трафарет также можно использовать для создания круглых изображений отпечатк��в, которые можно поместить внутрь коробки для визуализации.
