Держатель для туалетной бумаги с магнитной полкой - в сти...

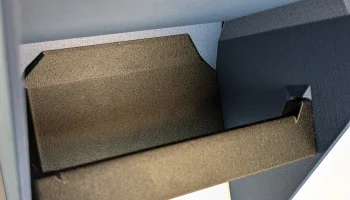

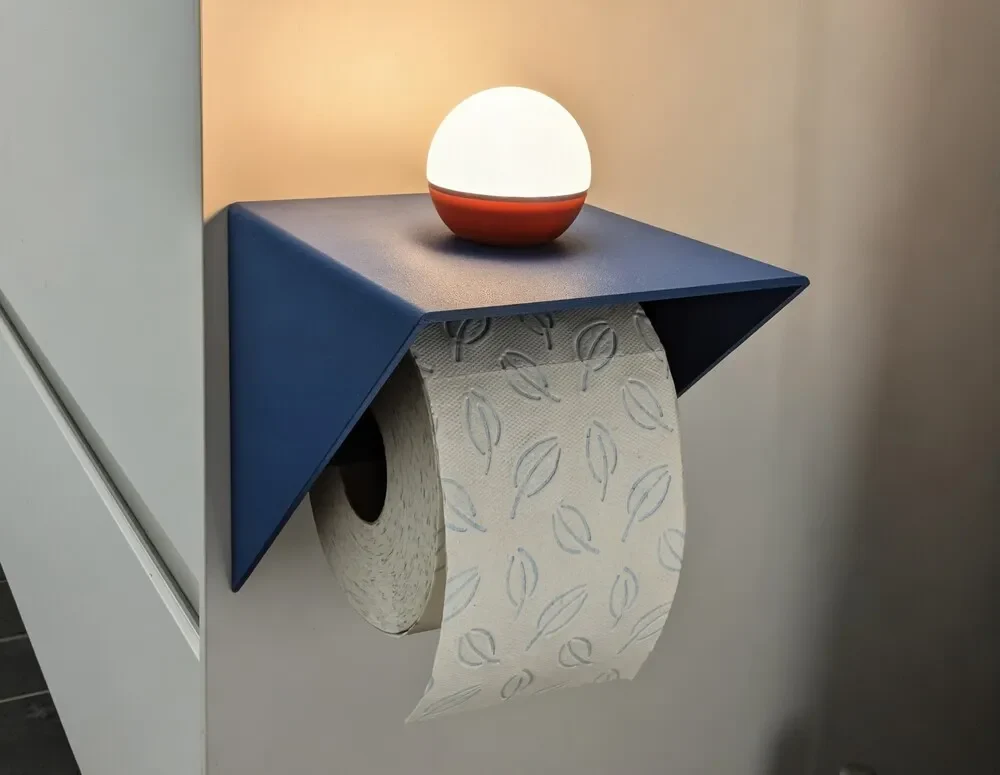

Это держатель для туалетной бумаги с прочной полкой, прикрепленной к магниту, для телефона, очков, декора и т. д. Полка также защищает ТП от пыли, брызг зубной пасты и т. д.

Существует две версии держателя: для крепления с помощью клейких полосок Tesa Powerstrips или для крепления к стене. Кроме того, вы можете настроить держатель в Onshape, если используете разные клейкие ленты или винты. Подробнее об этом в конце этой документации.

Дизайн этого держателя для туалетной бумаги вдохновлен держателем для туалетной бумаги, который ранее продавался в магазине дизайна MoMA (изображение). Однако мотивацией для его создания послужил пост на Reddit о держателе для туалетной бумаги Not MoMA, созданный maxdoes на Thingiverse, который также был вдохновлен дизайном MoMA.
Я хотел сделать свою собственную версию со съемной крышкой, чтобы поэкспериментировать с различными конструкциями и, возможно, добавить дополнительные функции, и это не требует использования сжимаемого шпинделя.

Совместимость туалетной бумаги

Я протестировал держатель туалетной бумаги с обычной туалетной бумагой, которую можно найти в европейских супермаркетах.
Рулоны имеют ширину примерно 90-95 мм, внешний диаметр около 120 мм и внутренний диаметр картонной сердцевины около 44 мм. Это должно работать и с рулонами немного большего размера. В Onshape вы можете настроить держатель для рулонов TP разных размеров.

Необходимые детали
Кол-во Описание Источник
4 неодимовых дисковых магнита 8x3 мм Supermagnete, Amazon

Примечание. Вы все равно можете собрать этот проект, даже если у вас нет подходящих магнитов. Полка держится даже без магнитов. Он просто не защелкивается и может дребезжать, когда вы пользуетесь держателем для туалетной бумаги.

Версия с клейкой лентой
Кол-во Описание Источник
2 полоски Tesa Powerstrips или аналогичные

Версия с клейкой лентой была изготовлена для полосок Tesa Powerstrips для плитки и металла шириной 20 мм и толщиной около 0,9 мм. Версии 2 кг и 3 кг должны раб��тать. Если у вас есть другие полоски или двусторонний скотч (например, лента VHB) аналогичных размеров, они тоже подойдут.

Если у вас разные клейкие ленты, вы можете настроить глубину и ширину клейкого канала в Onshape. Более подробная информация о настройке находится в конце документации.

Версия с потайным винтом
Кол-во Описание Источник
2 винт с потайной головкой 3 мм

Версия с винтом имеет диаметр отверстия 3 мм и зенковку для головок винтов диаметром до 8 мм. Отверстия расположены на расстоянии 70 мм друг от друга.

Если вы хотите использовать винты диаметром 3,5 или 4 мм, вы можете рассверлить отверстие сверлом. Для более толстых винтов я бы рекомендовал настроить размер отверстия в Onshape.

Печать

Распечатайте детали в исходной ориентации. Все файлы STL предварительно повернуты для печати.

Рекомендуемые настройки
Материал: PETG, PLA и т. д.
Ширина экструзии: 0,4 или 0,45 мм.
Высота слоя: 0,2 мм
Периметры: 4
Заполнение: 20%
Поддерживает: нет
Предотвращение подъема углов

Чтобы углы не поднимались во время печати, рассмотрите возможность добавления ушек мыши к тонким концам полки. Мышиные уши — это небольшие удлинители, добавляемые к углам детали для увеличения контакта с поверхностью и уменьшения деформации во время печати. В Интернете есть много видеороликов, показывающих, как их добавлять.

Сборка

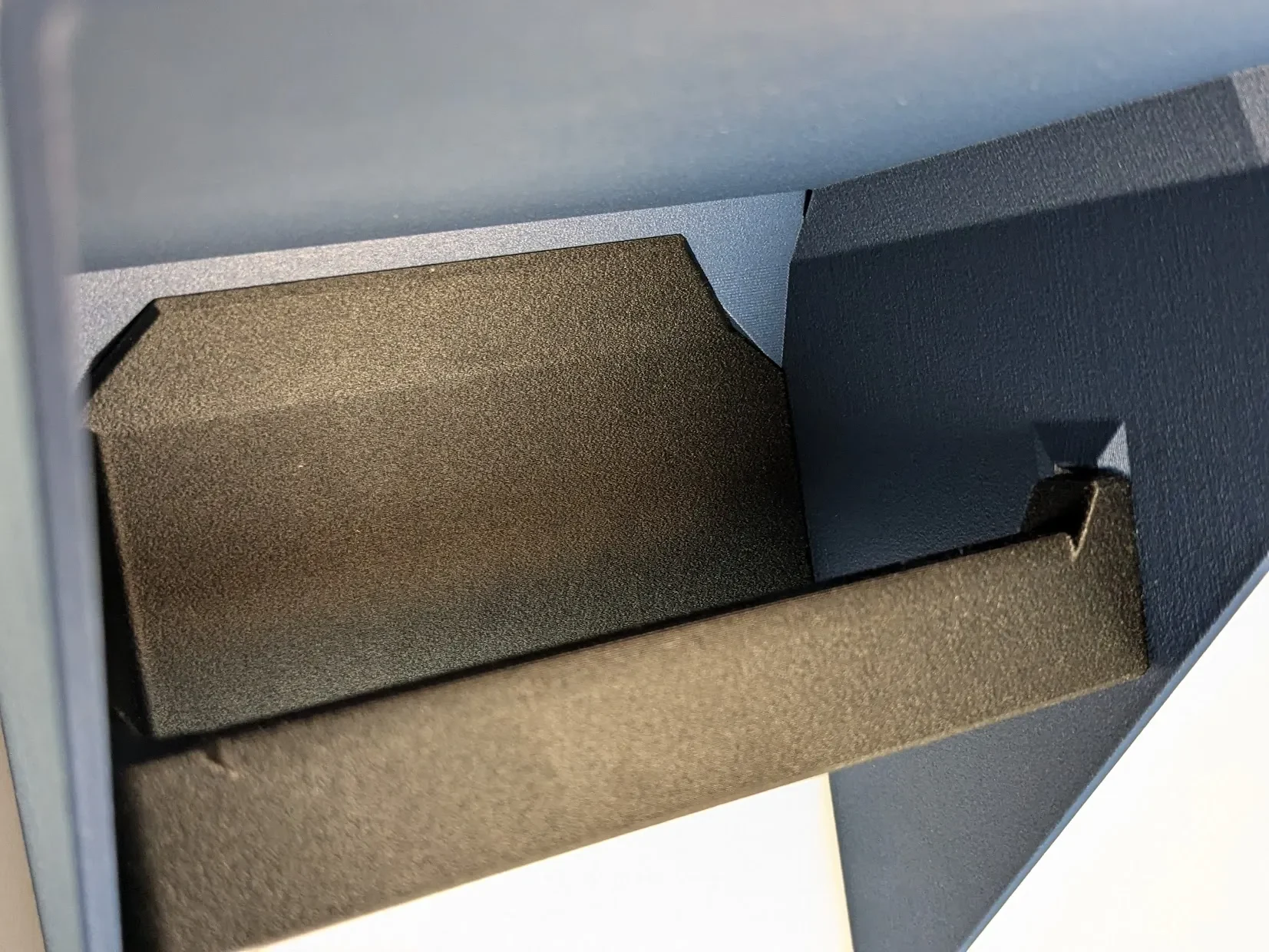

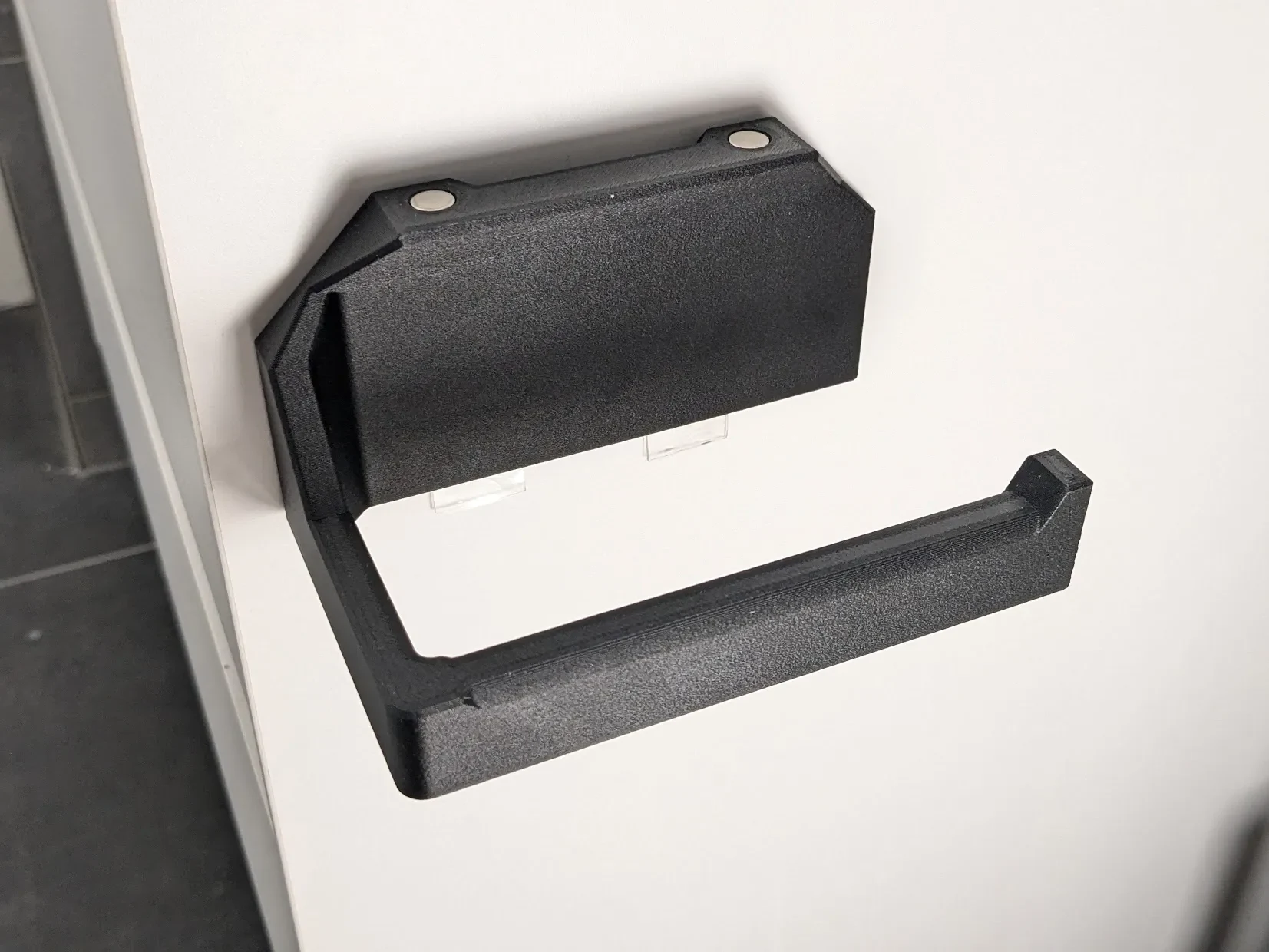

Шаг 1. Вставьте магниты в держатель.

Магниты запрессованы. Используйте такой инструмент, как тиски или плоскогубцы с параллельными губками, чтобы вдавить магниты в напечатанную деталь. В отверстия для магнитов можно добавить небольшую каплю суперклея.

Шаг 2. Вставьте магниты в полку.

Используя тот же метод, что и в шаге 1, вдавите маг��иты в часть полки. Обратите внимание на полярность. Полка прикрепится к держателю, поэтому магниты необходимо установить противоположным образом.

Шаг 3. Добавьте клейкие полоски.

Приклейте клейкие полоски в паз на держателе. Оставьте язычок клейкой ленты выступающим за пределы детали, чтобы в дальнейшем его было легче снять.

Установка

Следуйте инструкциям производителя используемых вами клейких полосок относительно активации давлением и т. д.

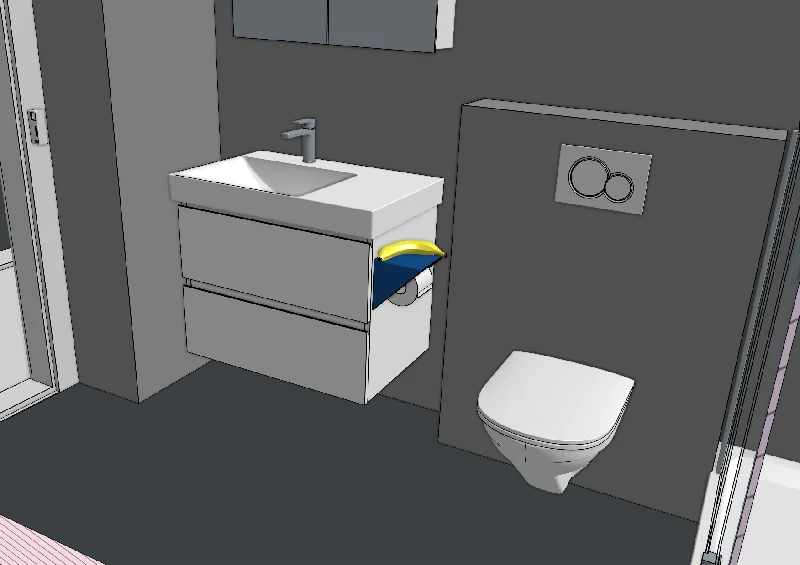

Прикрепите держатель на желаемую монтажную поверхность. Наденьте туалетную бумагу на держатель сбоку. Затем поместите полку на держатель.
