Быстроразъемная магнитная муфта из ПТФЭ для задней выхлоп...

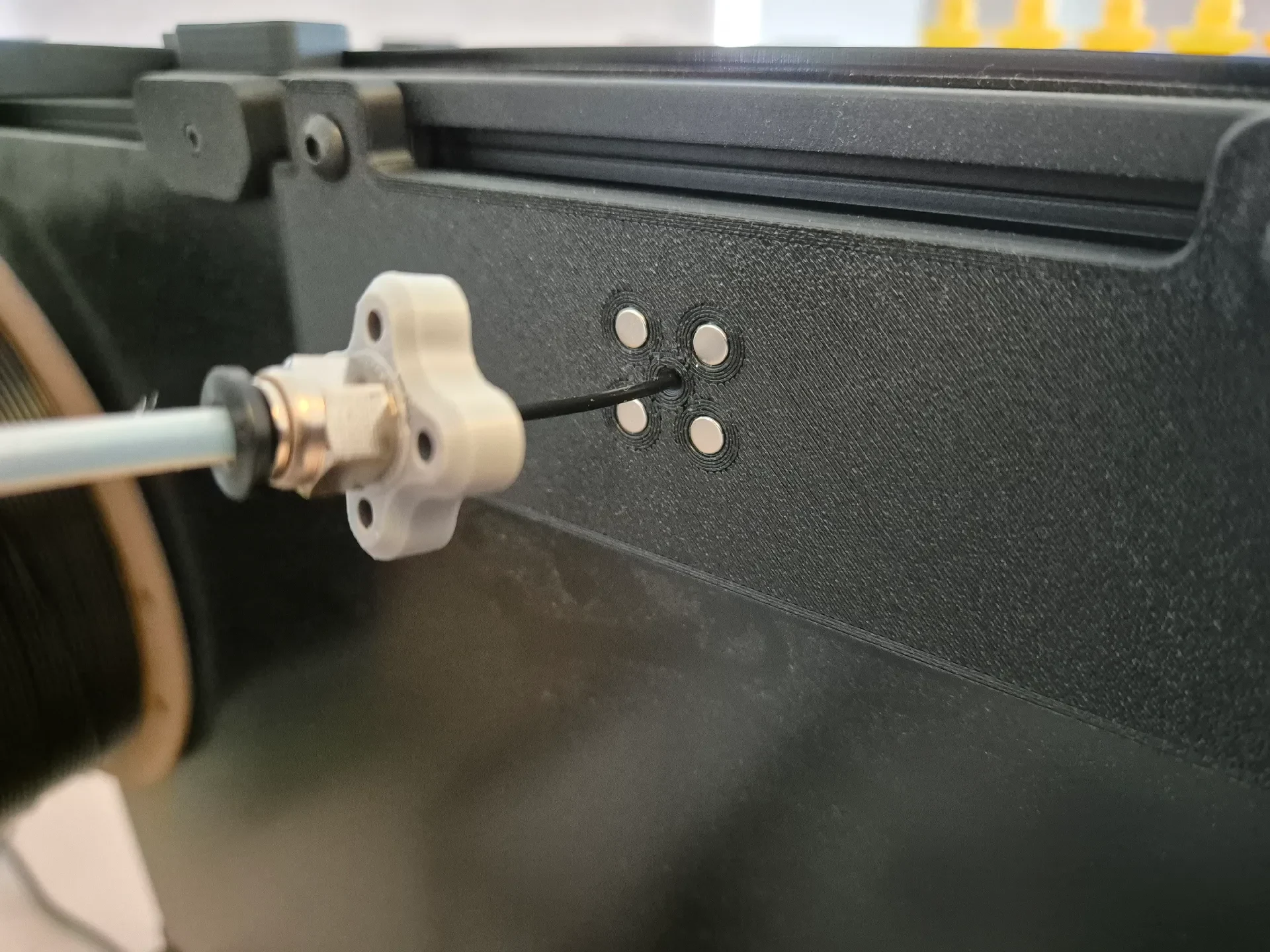

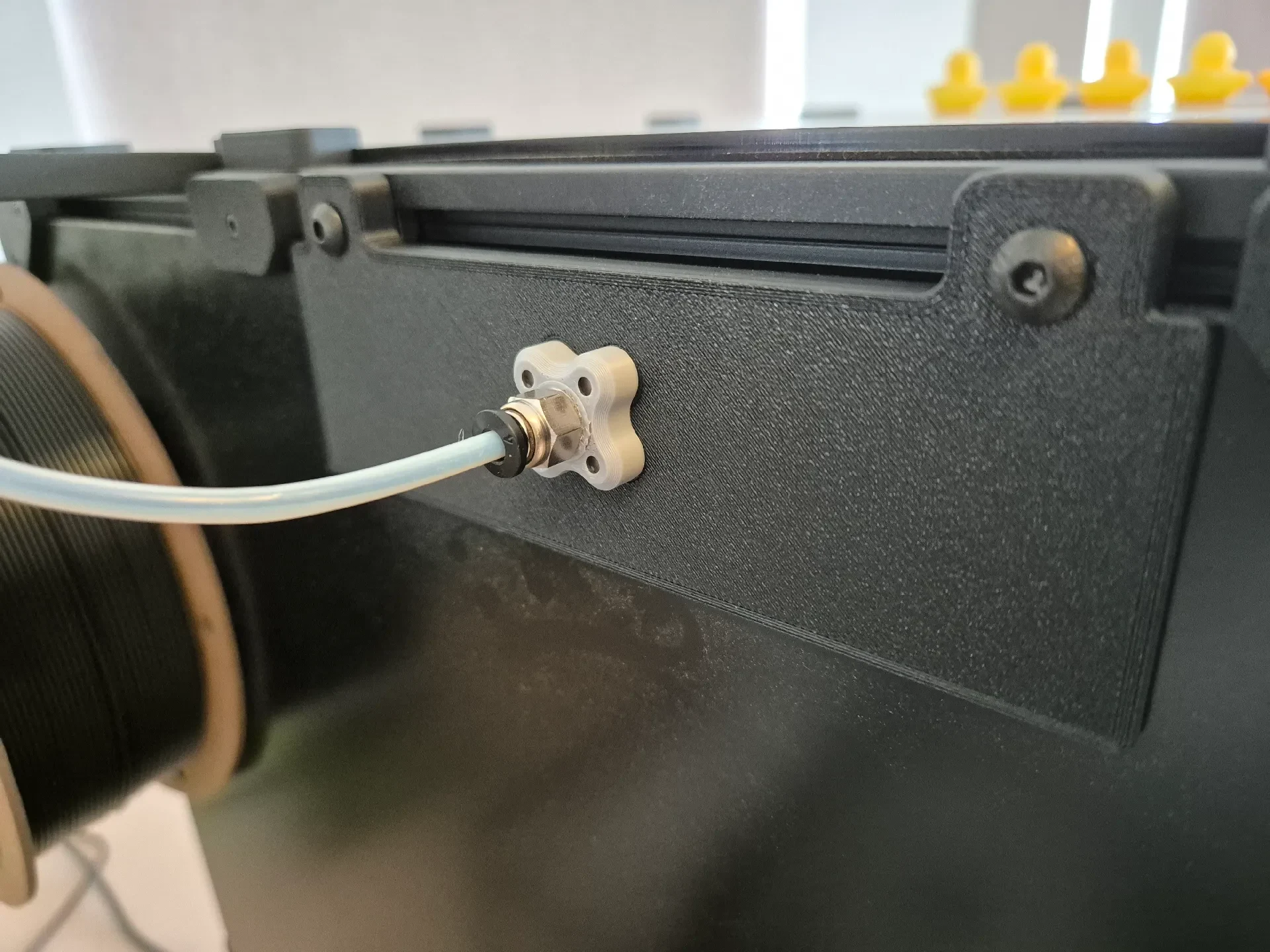

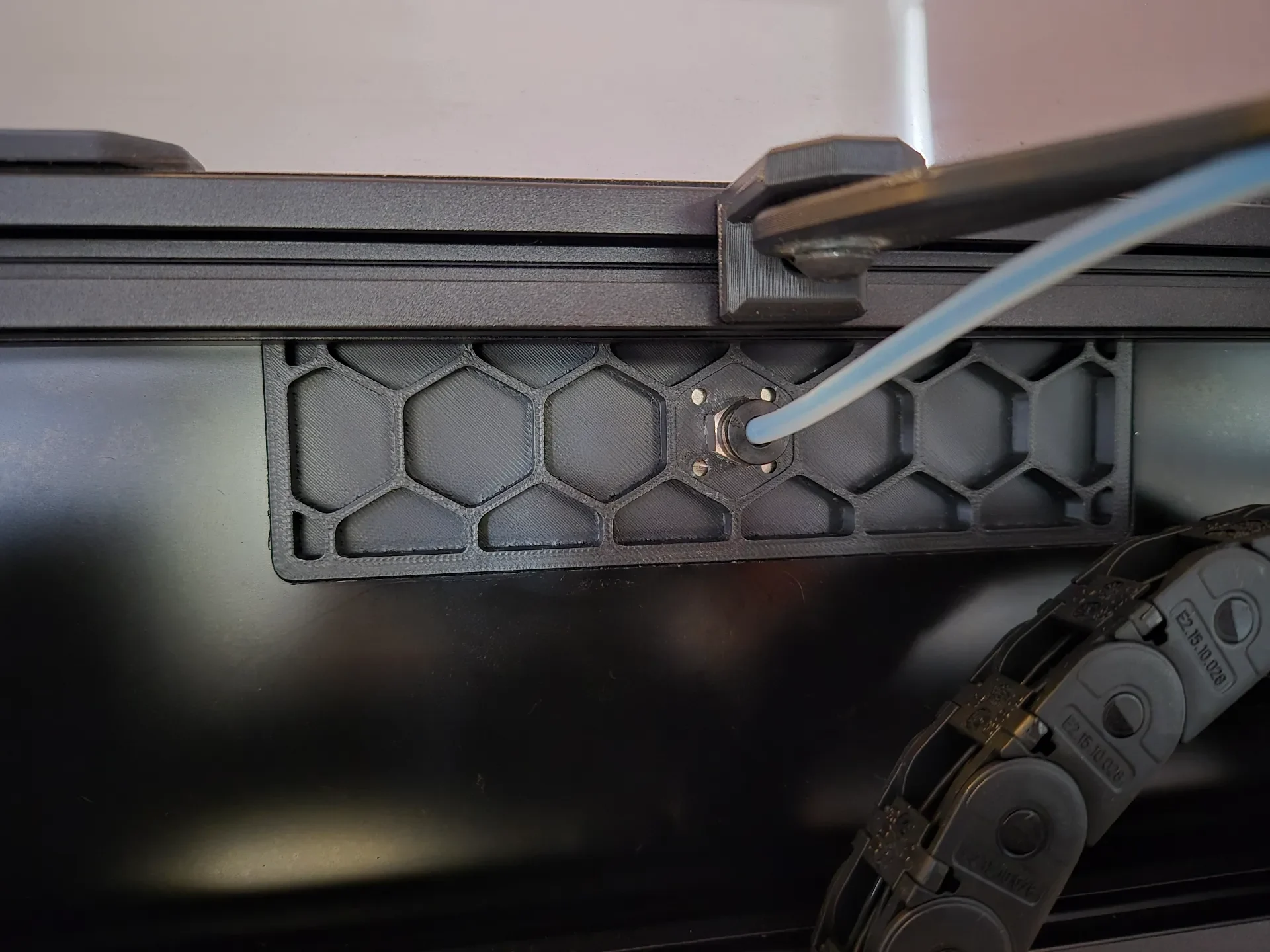

На моем Voron 2.4r2 350 мне нужна была возможность быстро переключать тефлоновую трубку со стандартного положения катушки сзади на сушилку для нити. Магнитный быстроразъемный соединитель из ПТФЭ от Baggins идеально подходит для этого. Я переделал оригинальную заднюю крышку выхлопной системы Voron от Fiction, включив в нее магниты, чтобы можно было прикрепить модель от Бэггинса непосредственно к задней части крышки выхлопной системы. Дополнительным преимуществом являетс�� то, что боуденовский разъем PC4-M10 был перенесен внутрь принтера, поэтому задняя выхлопная труба будет полностью заподлицо без выступающего боуденовского разъема.
Спецификация материалов:
4х5х5 круглых неодимовых магнита
1x соединитель Боудена PC4-M10 (вы можете использовать его повторно, если вы уже использовали крышку выхлопной системы Fiction.)
Трубка из ПТФЭ. Я использую дешевый внутренний диаметр 3 мм и внешний диаметр 4 мм (вы можете использовать его повторно, если уже использовали крышку выхлопной системы Fiction).
По крайней мере, один быстроразъемный трубчатый соединитель Twist из ПТФЭ от Baggins. Материалы для этого не включены в приведенную выше спецификацию. Пожалуйста, обратитесь к исходному источнику спецификации. Также имейте в виду, что оригинальный четырехъядерный разъем Line Arc Line отличается и не подойдет правильно. В своем ремиксе я использовал только немного геометрии
Я напечатал это в Overture ABS, но PLA, PETG, ASA и т. д., вероятно, тоже подойдут.
Если ваш принтер откалиброван правильно, магниты прижмутся к детали, в противном случае вам может понадобиться суперклей.
Если у вас есть какие-либо вопросы или комментарии, пожалуйста, дайте мне знать. Дайте мне знать, как получился ваш отпечаток, опубликовав марку.
Вся заслуга в оригинальных деталях и системе магнитного сцепления принадлежит оригинальным разработчикам!
