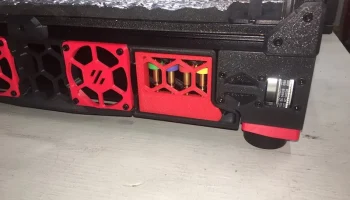

Держатель насадки Voron 2.4 In-Skirt Revo (Remix).........
Прежде всего, спасибо Датену за то, что он поделился своим оригинальным модом и предоставил пошаговый файл, что сделало это практичным.

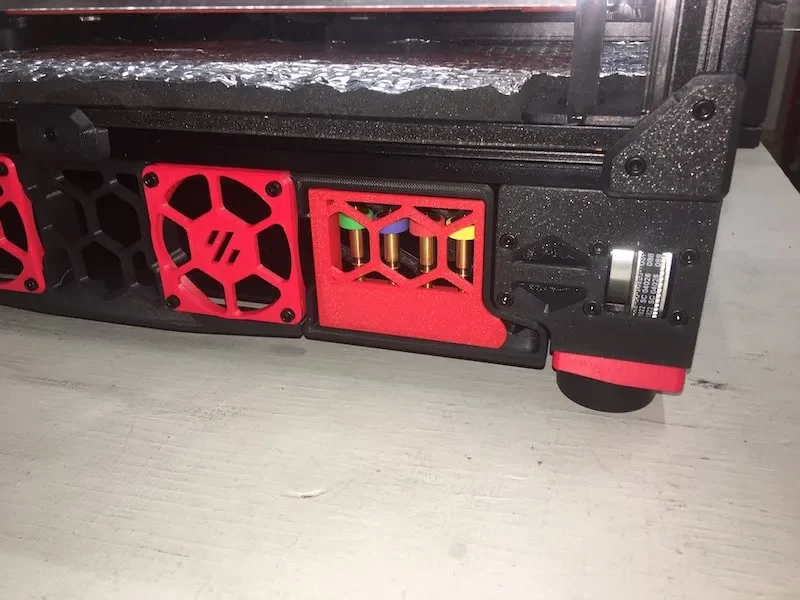

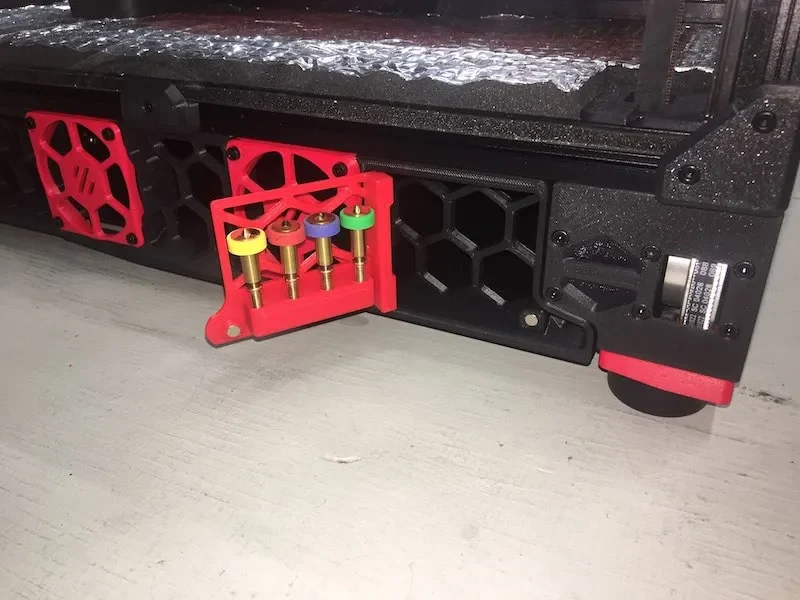

Моей первоначальной целью было просто добавить магнитный замок, который удерживал бы дверь закрытой. Пока я работал над этим, я внес еще несколько изменений, которые, надеюсь, улучшат полезность мода. Во-первых, я избавился от винтов М3 в качестве петель и заменил их простым куском нити, вставленным через верхнюю часть. Это позволило мне переместить точку петли ближе к углу двери, исключив при этом возможность взлома двери вокруг резьбы винтов, как прокомментировали другие производители оригинала. Во-вторых, я изменил сам держатель форсунок, чтобы все форсунки были направлены вверх в одной и той же ориентации, и обнаружил, что в дверцу можно установить 4 форсунки вместо 3, которые изначально были в версии 300 мм. Я также удалил текст с двери, потому что он меня раздражал.
Несомненно, есть и другие улучшения, которые еще можно внести… Я прекратил настраивать его, как только у меня появилась нужная функция. Используемые магниты представляют собой круглые магниты номинальным размером 5x2 мм, хотя те, что у меня есть, на самом деле имеют толщину 1,7 мм, на что рассчитаны детали. Они должны плотно прилегать, клей не обязателен. Я распечатал свои детали из Polymaker ABS, используя сопло 0,4 мм и стандартные настройки деталей Voron, которые, вероятно, излишни для этого приложения. Из загруженных файлов будут изготовлены детали держателя сопла на правой стороне принтера; если вы хотите разместить их слева, отразите их в слайсере или просто используйте файл .3mf.
ОБНОВЛЕНО 22 МАЯ 2023 ГОДА:
У меня был запрос на версию с использованием магнитов 6x3 м��, которые используются во всех принтерах Voron для различных целей, чего, оглядываясь назад, я должен был ожидать, поскольку у большинства из тех, кто построил Voron, некоторые из них останутся (включая меня). Изначально я использовал магниты диаметром 5 мм, потому что они у меня были, и их вполне достаточно. Я не планирую заменять держатели сопел на своем принтере на версию 6 мм, хотя я распечатал и собрал один из них, чтобы проверить его пригодность и функционирование перед загрузкой файлов.
Пока я редактировал CAD, я воспользовался возможностью, чтобы убрать одну световую помеху, когда дверь тянулась к выступу, удерживающему магнит, когда она открывалась. Он почти не соприкасался, и опять же, я не буду заменять детали моего принтера на новые, но у новых деталей достаточно зазора, чтобы предотвратить контакт. Я также обновил версию 5 мм, чтобы исправить это.
Еще одно небольшое замечание: отверстия для нитей шарнира специально затянуты немного туго. Я сделал пробные отпечатки с несколькими отверстиями разных размеров и намеренно выбрал размер двери, который обеспечит небольшое сопротивление, чтобы петля не была неаккуратной. Запланируйте несколько раз продеть кусок нити в отверстия и вытащить из них, прежде чем пытаться соединить детали вместе.
