Базовые контейнеры Gridfinity, магниты 6x3 (запрессовка)....

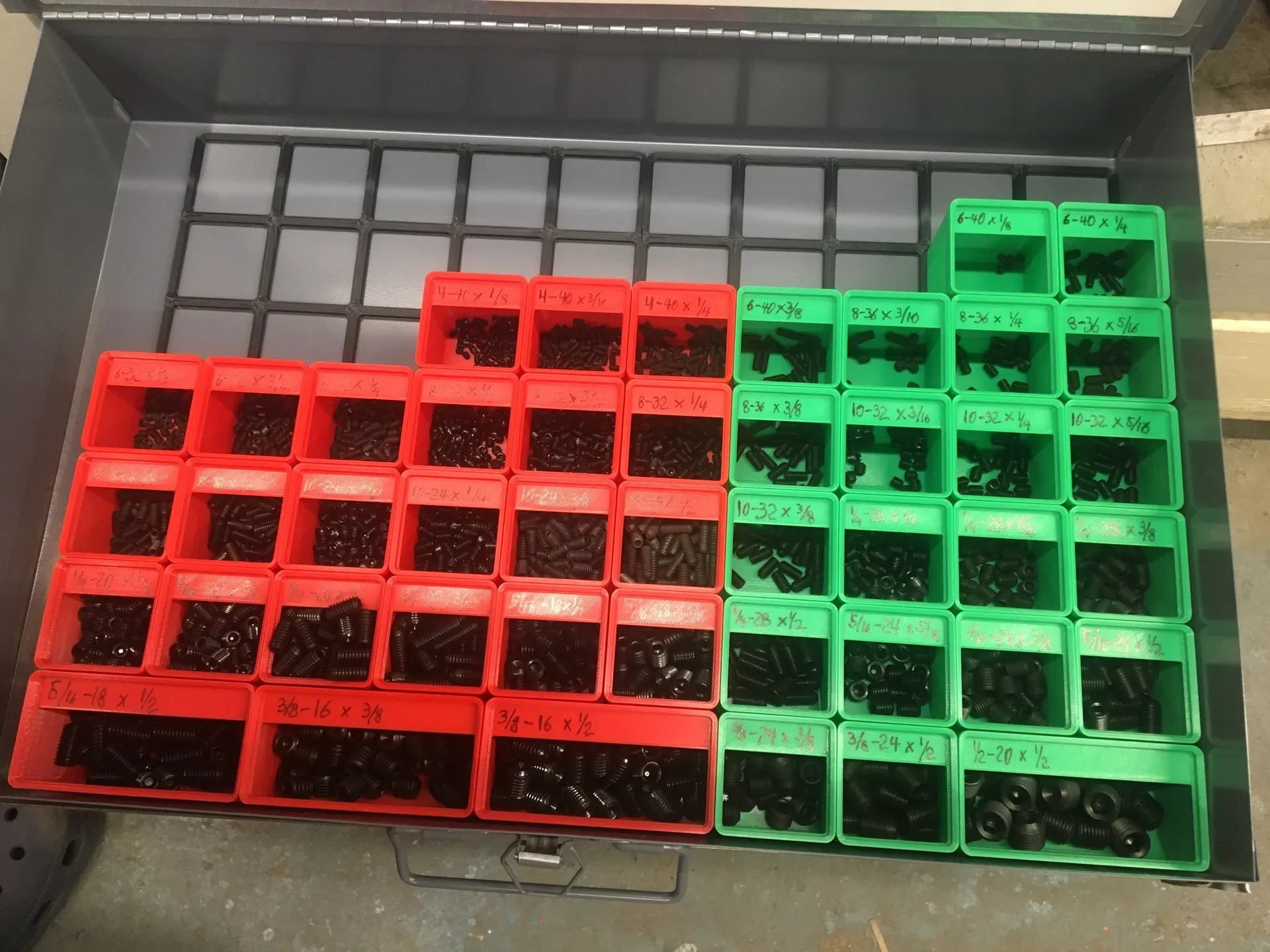

Несколько дней назад я решил окунуться в бассейн Gridfinity, чтобы объединить свои ящики для оборудования и лучше использовать свое пространство. Я быстро обнаружил, что оригинальная конструкция мусорных баков Зака, хотя и великолепна, все же имеет возможности для улучшения (с моей точки зрения). Во-первых, магниты 6x2 подходят, но магниты 6x3 встречаются гораздо чаще, и после завершения сборки Voron у меня осталась их куча. Во-вторых, отверстия для этих магнитов печатаются плохо, поскольку слайсер пытается печатать верхнюю поверхность концентрически, а не перемычками. В-третьих, отверстия слишком большие, поэтому магниты пришлось вклеивать, а это отнимает много времени и обычно грязно. Я считаю, что в целом выемки для магнитов в 3D-принтах должны иметь плотную посадку, и точка.
Система обладает широкими возможностями настройки, но проблема, с которой я столкнулся, заключалась в отсутствии доступных файлов .stp для деталей. Если вы являетесь пользователем Fusion, существует множество файлов Fusion, но я нет, и программное обеспечение CAD, которое я использую, не может их прочитать. Наконец я нашел ремикс Кайла Уоррена, в котором было большинство того, что я искал, и, что более важно, он опубликовал пошаговые файлы, чтобы я мог их доработать.

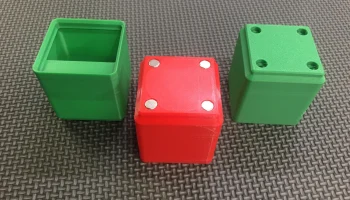

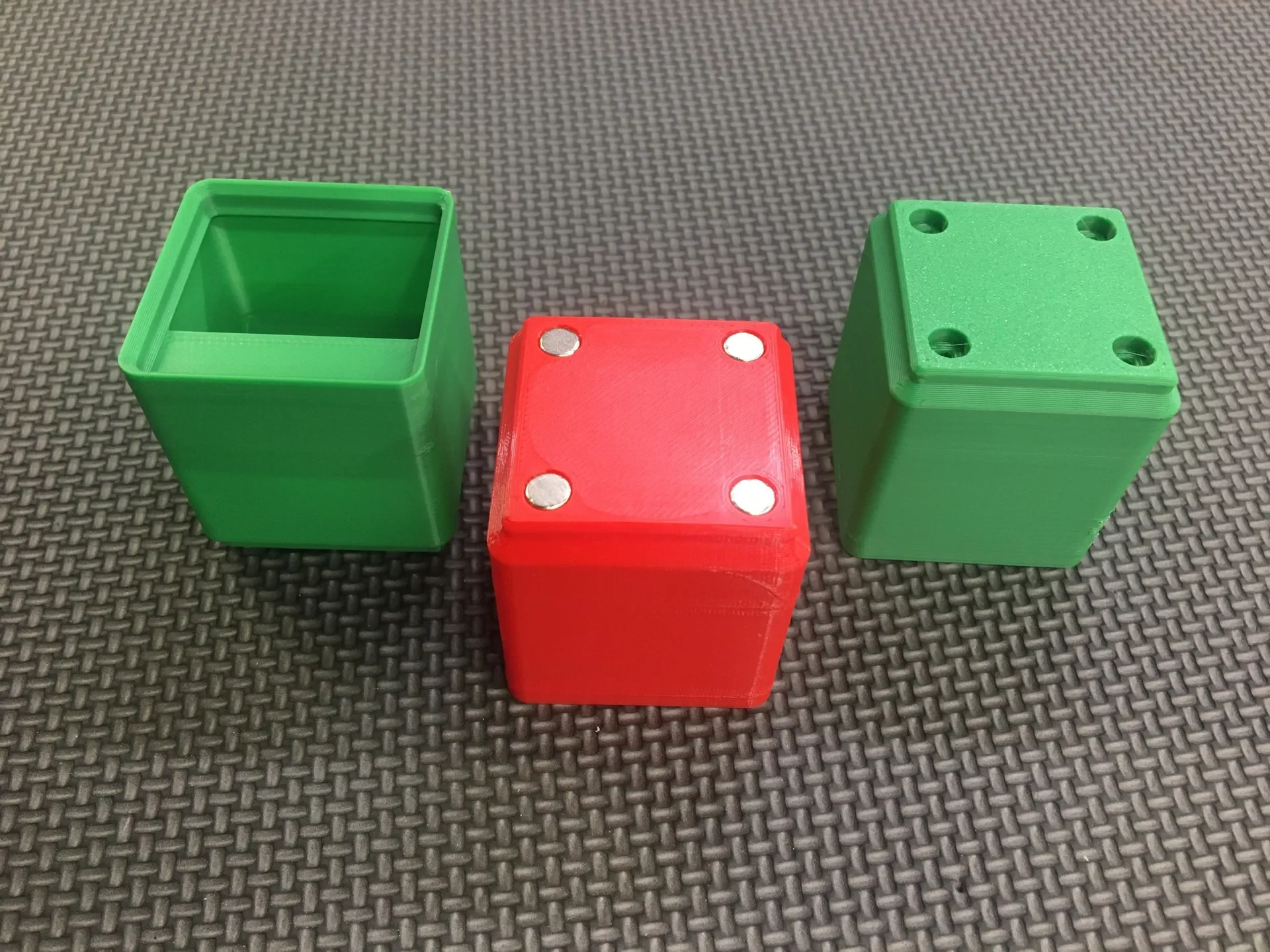

Его выемки для магнитов уже были запрессованы, но я немного ослабил их, потому что я печатаю контейнеры как из PLA на своих Prusas, т��к и из ABS, используя свой Voron, и я обнаружил, что выемки для магнитов, рассчитанные на PLA или PETG, часто слишком плотно прилегают к ABS из-за большей усадки этого материала. Поэтому я разделил разницу, чтобы магниты было не слишком сложно впрессовать в ABS, но при этом достаточно хорошо держались в PLA. При желании можно еще добавить каплю клея, но это не обязательно. Я также сделал выемки достаточно глубокими, чтобы в них можно было разместить магнит 6x3, добавил их обратно в центральное отверстие (которое, по моему мнению, предназначено для винта M3, хотя я этого не пробовал), а затем модифицировал верхнюю поверхность, чтобы манипулировать слайсером, чтобы перекрывать его, и, таким образом, аккуратно напечатать отверстия.
Версия Кайла не имеет встроенной поверхности для этикеток, поскольку он также предлагает классную прикрепляемую этикетку, которую я тоже когда-нибудь опробую. Я добавил поверхность этикетки в стиле Фридмана (у меня на волосок меньше, чем у Зака) и большой скругленный край в противоположном углу, чтобы облегчить выкапывание оборудования. Я также сделал версию, в которой нет этикетки, но остался один нижний угол с филе.
Если вам нравятся некоторые из этих изменений, но не все, я также загружаю пошаговые файлы, чтобы вы могли их дополнительно настроить, если хотите. Технически пошаговые файлы не могут быть исходными ф��йлами, но для передачи файлов САПР между пользователями на разных программных платформах они идеальны. Я также планирую позже публиковать контейнеры разных размеров в рамках этой модели по мере их создания. Оба исходных контейнера имеют размер 1x1x6.
Обновление 15 августа 23 года:
Тестовые отпечатки предыдущих файлов хорошо подходят к магнитам (конечно), но когда я начал печатать контейнеры в большем количестве, я обнаружил, что некоторые магниты слишком ослаблены в нескольких отверстиях (магниты немного различаются, поэтому я столкнулся с допусками укладки). Я отредактировал файлы, чтобы немного уменьшить диаметр отверстий на 0,05 мм, что, надеюсь, поможет. Я также закончил версии 1x2x6 и добавил их.
