Магнитная защелка двери шкафа
Я хотел сделать 2 вещи:
1. Замените комплект магнитных дверных защелок (защелок) на моем шкафу, которому более 30 лет.
2. Попробуйте встроить во что-нибудь магниты. :-)
Я мог бы, конечно, просто купить новые в ближайшем хозяйственном магазине за небольшие деньги, но зачем покупать, если можно напечатать почти за ту же цену?! (ЛОЛ)
По правде говоря, их дешевле сделать, чем самые дешевые, которые я смог найти поблизости, хотя и ненамного. Тем не менее, они (ИМХО) выглядят очень красиво, выполняют свою работу, и я их сделал!

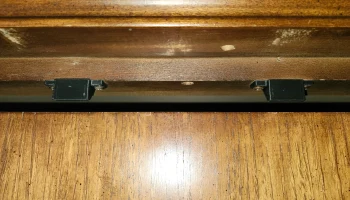

К сожалению, в первый раз я не произвел точные измерения для своих нужд и получил набор из 4 защелок, которые едва удерживали двери на месте, потому что они были установлены заподлицо с краем места крепления. Им нужно было немного выдвинуться, чтобы соприкоснуться с металлической пластиной на дверях, чего я обнаружил только после того, как установил их.

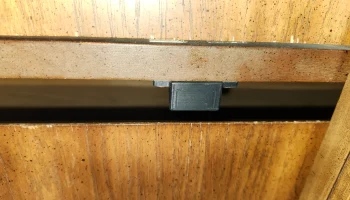

Но они выглядят красиво, поэтому я решил не вырывать из них магниты и вместо этого сохранить их как «Версию 1». Я уверен, что найду им применение позже, и они издают приятный, приятный *щелчок!*, когда магниты сцепляются! Итак, вот что:

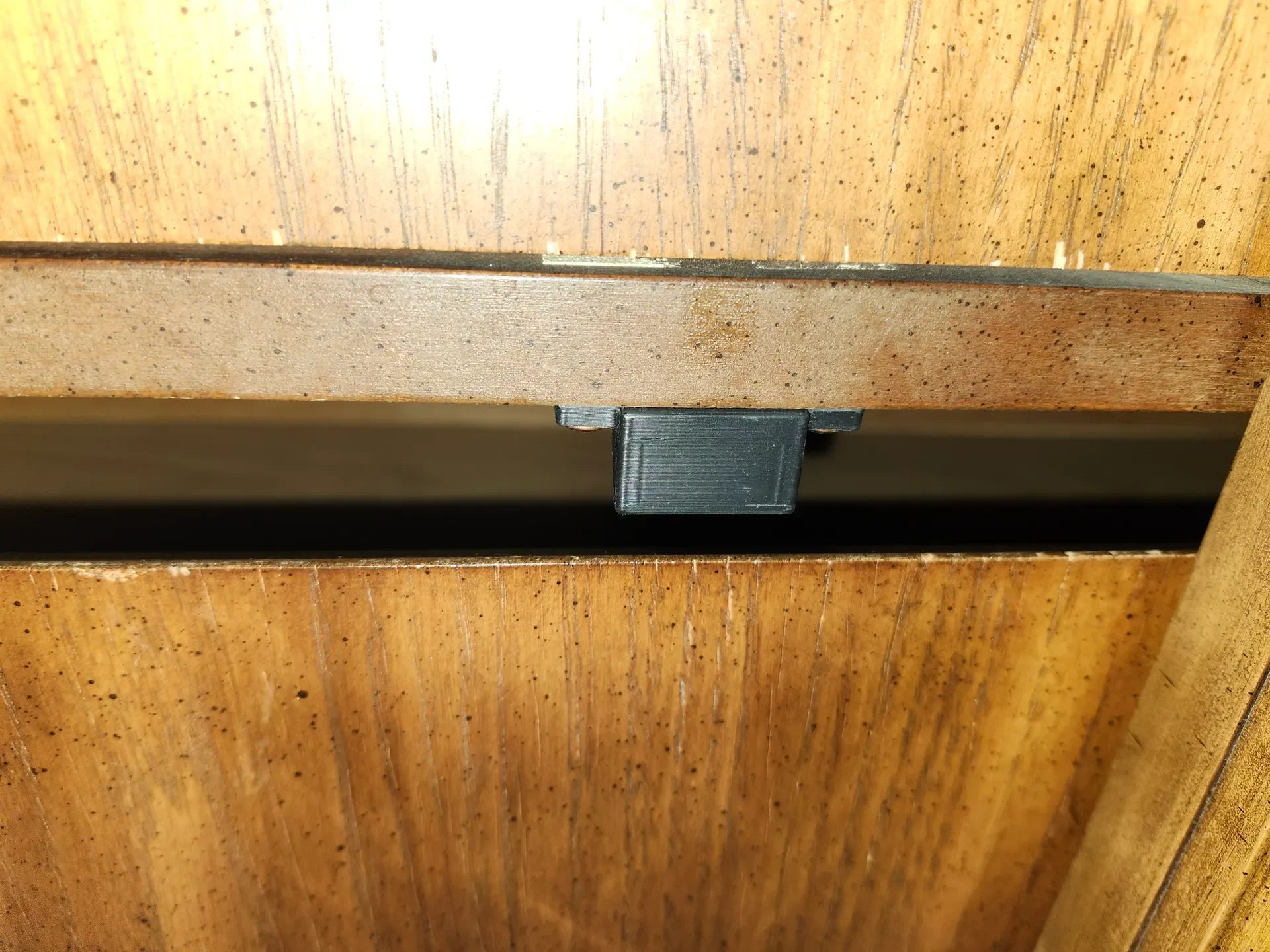

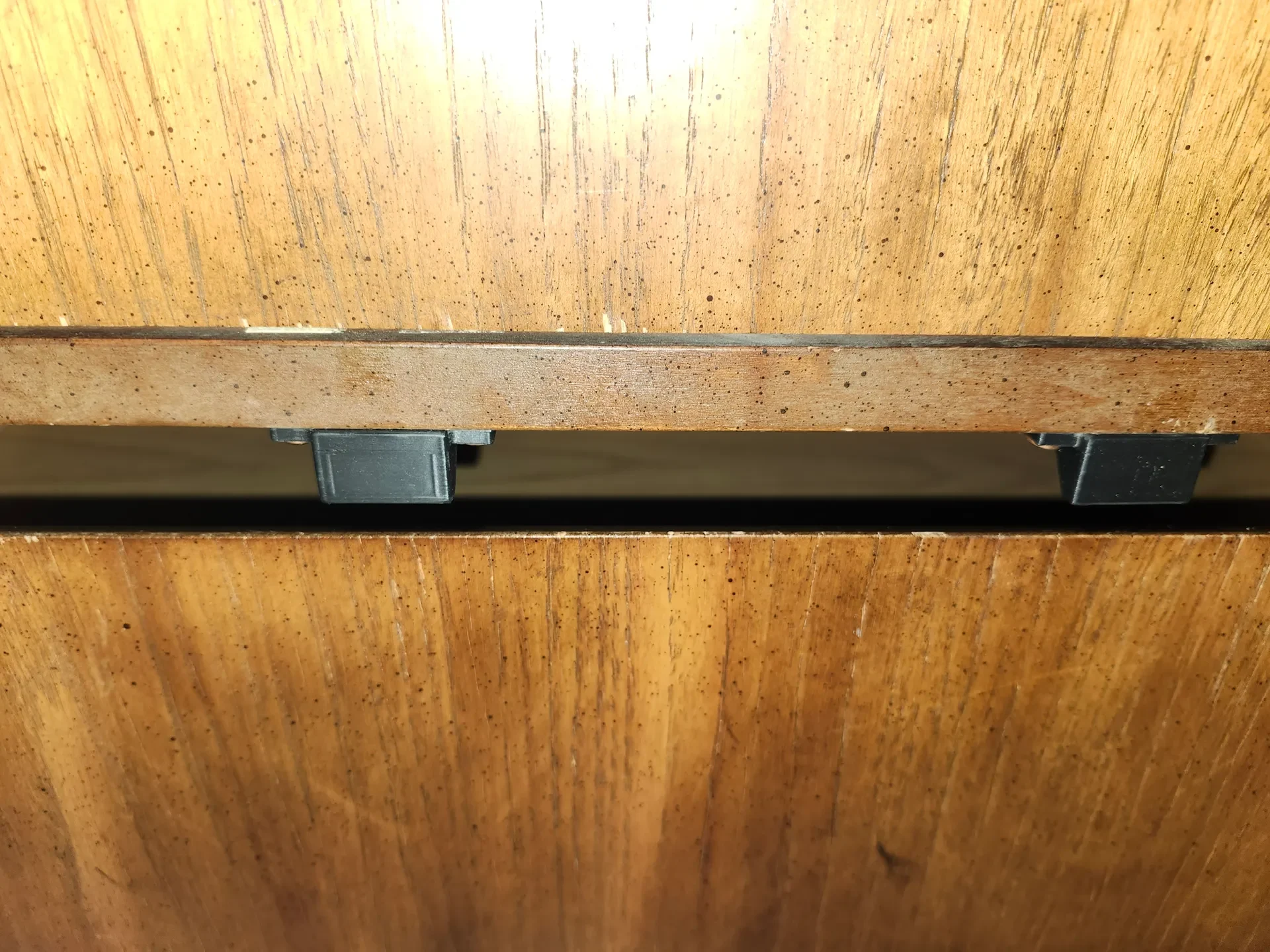

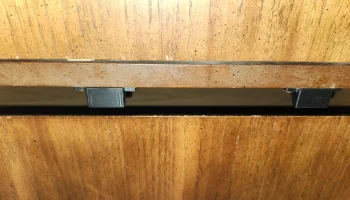

Чтобы помочь вам решить, какая версия вам понадобится, вот фрагмент версии 1:

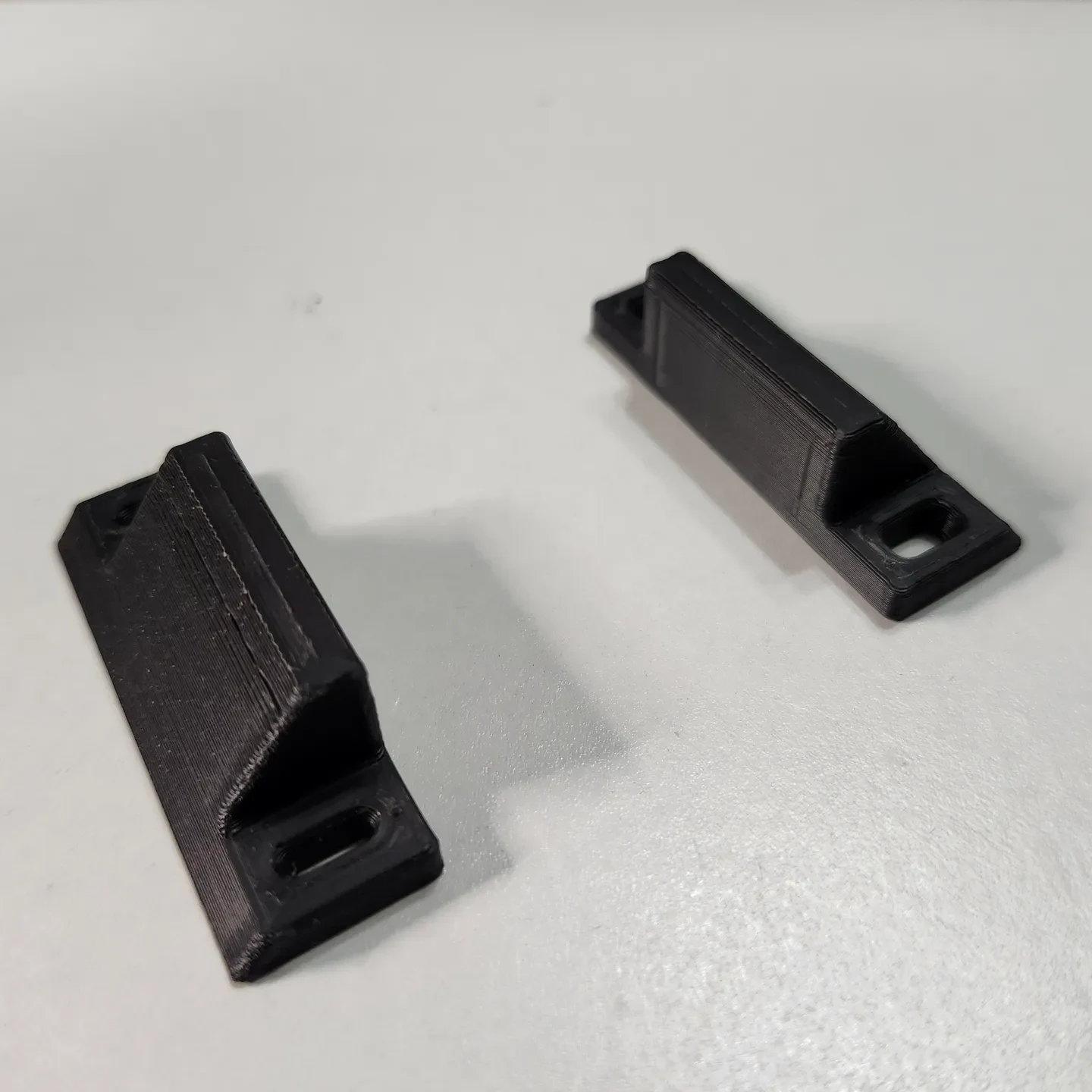

И для сравнения Версия 2:
Магниты в версии 2 расположены немного выше основания и выступают немного больше; еще 3 мм в обе стороны.

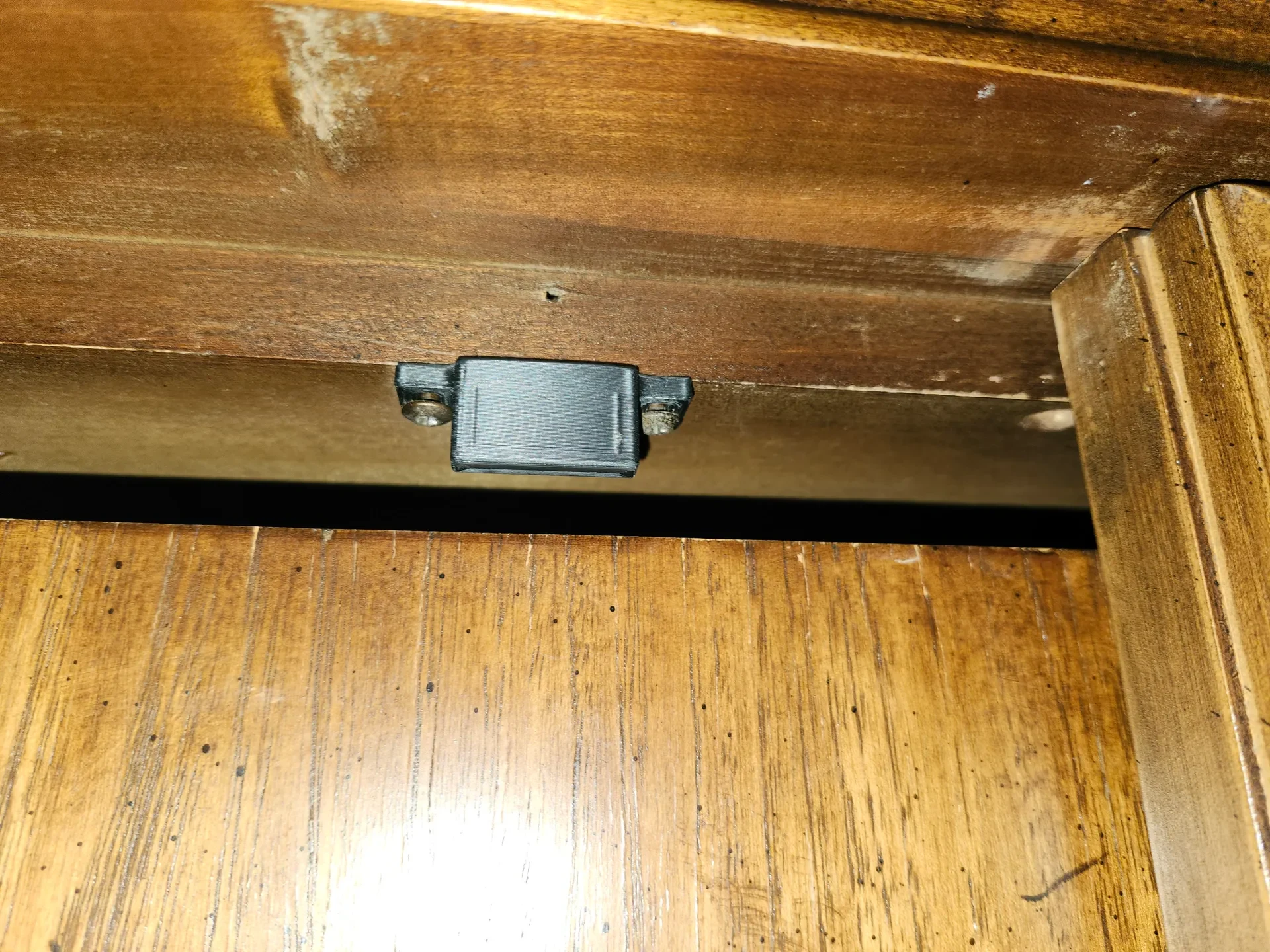

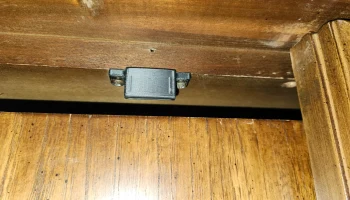

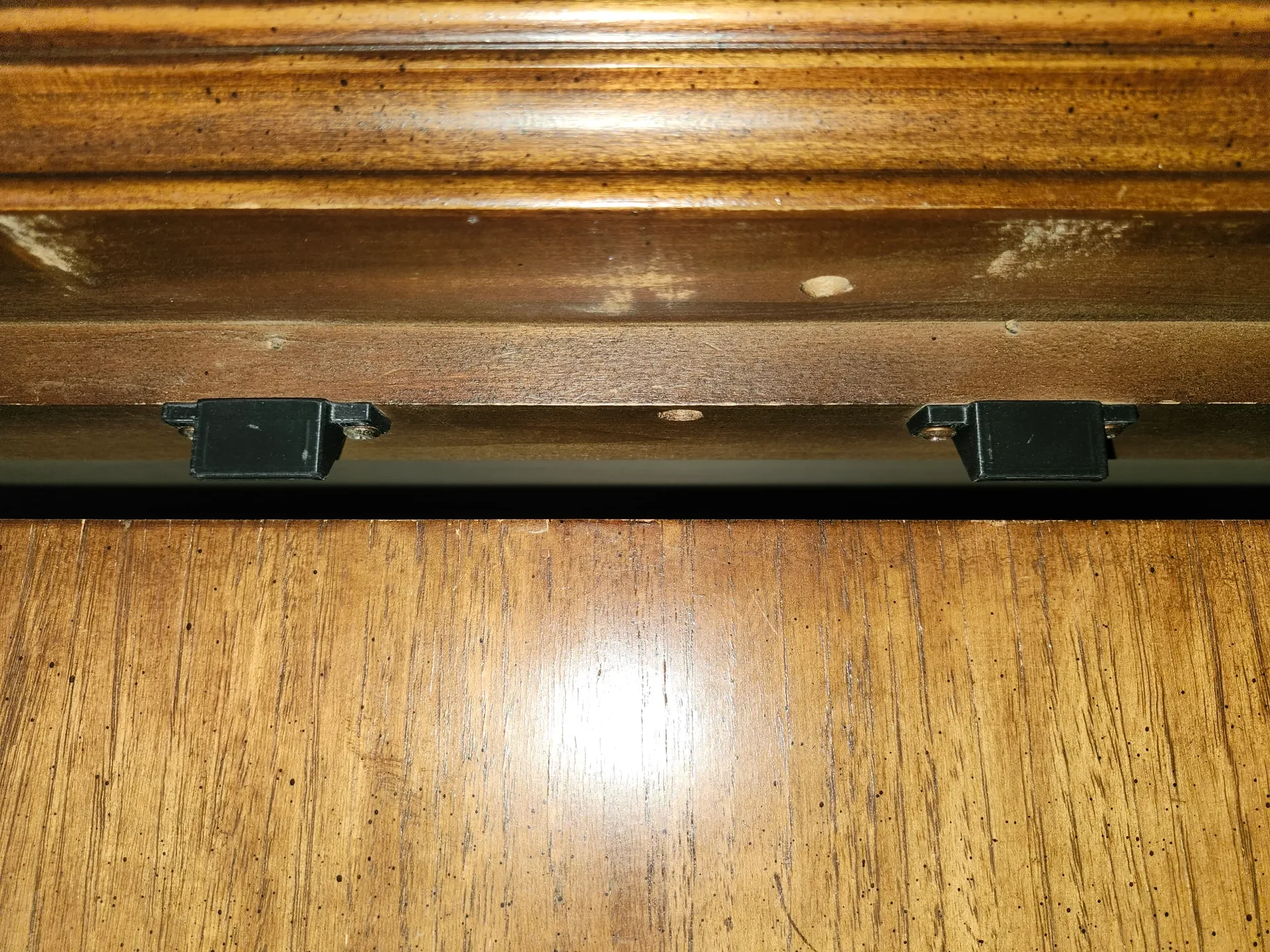

Версия 2 работала НАМНОГО лучше для моих нужд, надежно удерживая дверь после вполне удовлетворительного закрытия:
Итак, вот и все. Мне жаль, что я еще не параметризовал этот дизайн. Возможно, я все еще сделаю это в какой-то момент, но сейчас вы можете найти мой документ OnShape здесь:
https://cad.onshape.com/documents/f5ec88147781d54b49d2fef6/w/3b811a17ce1c335e2e9addf6/e/228db5ed5486010fdebaac65
Он содержит обе версии модели, но я также включаю файлы STEP, на случай, если вы предпочитаете начать с них.
Что касается дополнительного оборудования...
Я использовал неодимовые магниты 4 * (20 x 5 x 2) мм, чтобы они соответствовали резонатору (20 x 10 x 4) мм, потому что некоторые из них у меня уже были. Вот ссылка на то, что я использовал, если вы не хотите изменять модель:
https://amzn.to/3TuCXOs
Вероятно, было бы лучше обновить модель, чтобы использовать магниты размером 1 * (20 x 10 x 5) мм, такие как эти:
https://amzn.to/3PG1jDP
так что вам придется беспокоиться только об одном магните одновременно. Но я оставлю это упражнение на усмотрение читателя.
Вам также понадобятся крепежные винты, но вы, вероятно, сможете найти их самостоятельно.
ПРИМЕЧАНИЕ ДЛЯ ПЕЧАТИ. Я обнаружил, что лучше всего использовать директиву «перепечатать текущий слой» при использовании процедуры паузы для вставки магнита. Это обеспечит лучшую адгезию слоя при возобно��лении печати. Это также оставит более четкую линию на шве, но это того стоит, и вы можете легко удалить линию с помощью хобби-перочинного ножа.
Ваше здоровье!
&
Всегда печатайте
