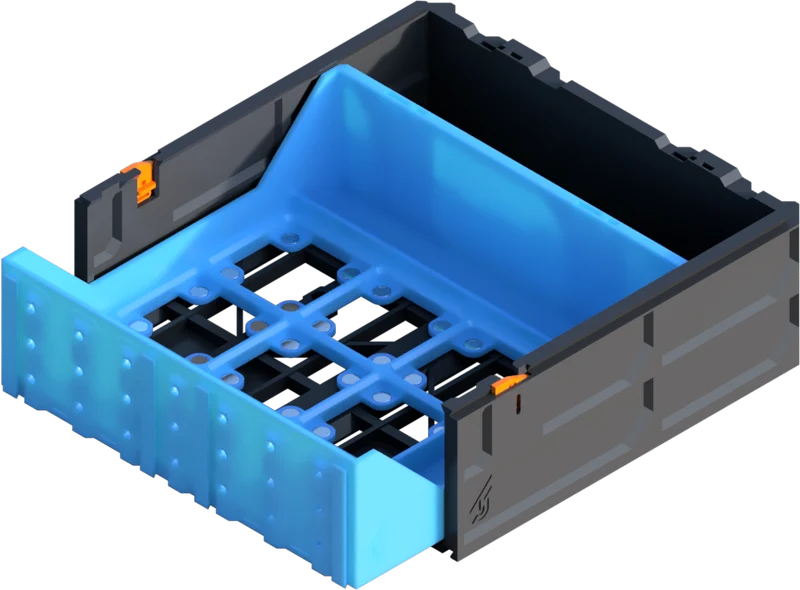

GEN2 165 Магнитный ящик Decor Gridfinity

JERRARI3D.com

Серия GEN2 Decor — это следующая эволюция самой универсальной системы выдвижных ящиков, напечатанной на 3D-принтере, модульной системы хранения GEN2. Теперь вы можете легко менять лицевую панель и ручки в соответствии с настроением комнаты. Возможность легко настраивать цвета, узоры или добавлять собственный текст.

Размер ящиков MINI позволяет максимально эффективно использовать возможности принтеров с печатной платформой 180 мм, таких как Prusa Mini и Bambu Lab A1 Mini.

ШАГ 1: Местоположение

Решите, как вы хотите использовать хранилище GEN2. Имейте в виду, что ящики имеют модульную конструкцию и их можно легко переставлять между местами под столом и над столешницей. Все ящики можно установить под столом с помощью направляющих, но вы также можете разместить их на любой поверхности с помощью комплектов столешниц.

Найдите эти комплекты на сайте JERRARI3D/gen2-modular-system.

ПОД СТОЛОМ (РЕЛЬСЫ GEN2)

Прикрепите ящики GEN2 под любой поверхностью, установив НАПРАВЛЯЮЩИЕ GEN2. После того как установленные ящики можно будет выдвинуть и зафиксировать на месте, их можно будет поменять и переставить за считанные секунды.

НАБОРЫ СТОЛЕШНИЦ

В комплекты столешниц входят крышки и направляющие для ног, которые в сочетании с ящиками создают жесткую конструкцию, которую можно разместить где угодно.

ШАГ 2: Стиль

Эти выдвижные ящики полностью совместимы и взаимозаменяемы с любой системой выдвижных ящиков GEN2 длины MINI.

Вы можете найти все лицевые панели и ручки серии Decor здесь, на JERRARI3D.com.

ОБОРУДОВАНИЕ
Включает партнерские ссылки для поддержки моих проектов.
— Нить накаливания — черный PETG (я предпочитаю корпуса выдвижных ящиков)
— Отвертка
— Шурупы с потайной головкой: (Метрические: от 4x25 мм до 4x16 мм) или (SAE: №6 или №8 длиной до 1 дюйма).
— Сверло меньшего диаметра, чем шурупы.
— Ручка, маркер или шило (для установки под столами).
— Магниты (дополнительно): 10x5x2 мм или 10x2 мм.
— Гайки и винты M3: M3x6 — M3x10 — я предпочитаю этот комплект.
— Магниты для Gridfinity (6x2 мм) — я предпочитаю их в количестве 300 шт.
— Инструмент для магнитной вставки V2 (дополнительно)

ИНСТРУКЦИЯ

— Вставьте гайки M3 в пазы на ручках/ручках.

— После установки лицевой панели на место на ящике декора GEN2 испо��ьзуйте винт M3, начав его изнутри передней части ящика, пропустив его через лицевую панель и вкрутив его в гайку M3 на ручке, зафиксировав ее на месте.

— Для Gridfinity просто прижмите магниты размером 6x2 мм (при необходимости можно использовать суперклей, обратите внимание на полярность. Для этого процесса я предпочитаю распечатывать и использовать инструмент для вставки магнитов V2).

— Как отмечалось выше, вам также понадобится система GEN2 по вашему выбору, не волнуйтесь, они полностью модульные и могут быть заменены в любое время.

Посмотрите видео о базовой сборке лицевой панели:

___________________________

Gridfinity, разработанный Заком Фридманом
Magnetic Gridfinity, разработанный с использованием фактического параметрического Gridfinity — Base Grid + Bins от pcnc
