Магнитный реверсивный держатель Боудена V-Minion из ПТФЭ....
Это ремикс держателя Reverse Bowden для Rat Rig V-Minion от RomRider для использования с магнитным соединением из ПТФЭ от Line Arc Line. Он работает с PTFE Joiner типа «без смещения».
спецификация
Кол-во Описание Источник
2 винта с круглой головкой M6x12 мм, Rat Rig, Aliexpress
2, 30-я серия M6, вставная установка с Т-образной гайкой Rat Rig, Aliexpress
6 Неодимовый дисковый магнит 5x5 мм Supermagnete, Aliexpress**, eBay**, Amazon**
** Непроверенный источник закупок.
Печать
Распечатайте деталь в исходной ориентации. STL предварительно поворачивается для печати. Убедитесь, что у вас хорошая адгезия. Эта часть слегка склонна к деформации.
Материал: PETG, ABS, ASA и т. д.
Ширина экструзии: 0,45 мм/0,65 мм
Высота слоя: 0,2 мм/0,3 мм
Периметры: 4
Заполнение: 25% или более
Поддерживает: Нет
Сборка и установка

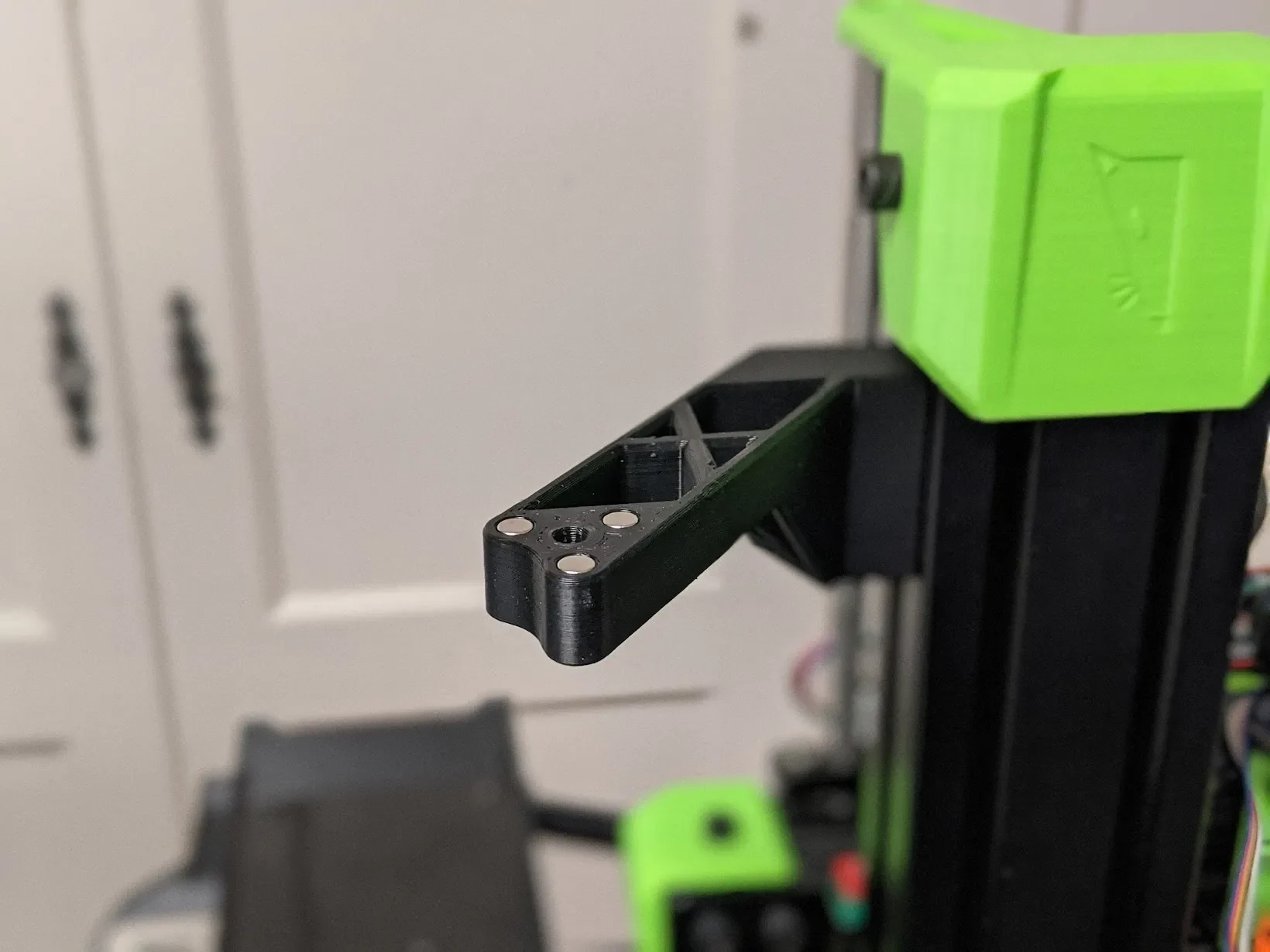

Шаг 1: Вставьте магниты
Вставьте 6 магнитов с обеих сторон так, чтобы они были заподлицо с печатной частью.
Обратите внимание на ориентацию магнитов! Убедитесь, что все магниты ориентированы одинаково, и расположите их в соответствии с вашими предпочтениями. Лично у меня на всех моих принтерах северный полюс направлен к экструдеру, а южный полюс — к катушке.
Чтобы вставить магниты, можно использовать настольные тиски или пару плоскогубцев для гаечных ключей с параллельными губками (например, Knipex 86 03 180) или что-то подобное.
Шаг 2. Вставьте монтажное оборудование
Проденьте винты M6x12 мм в отверстия и свободно установите Т-образные гайки.

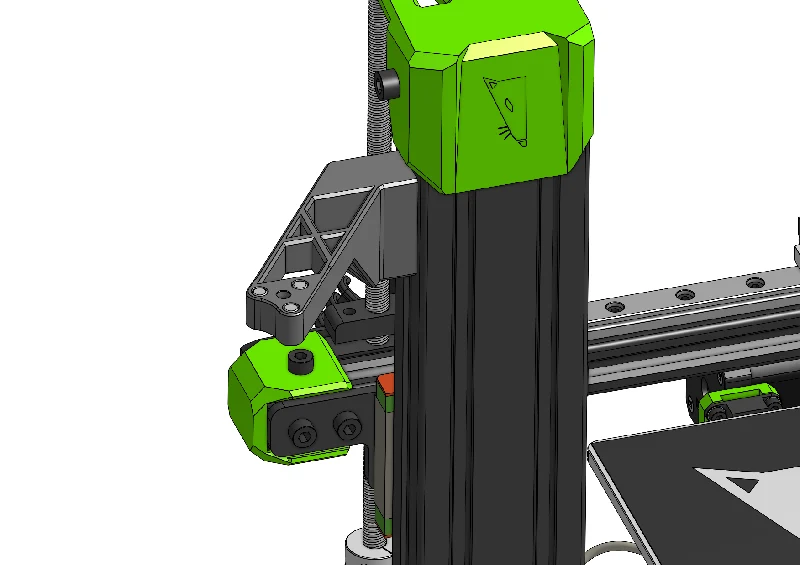

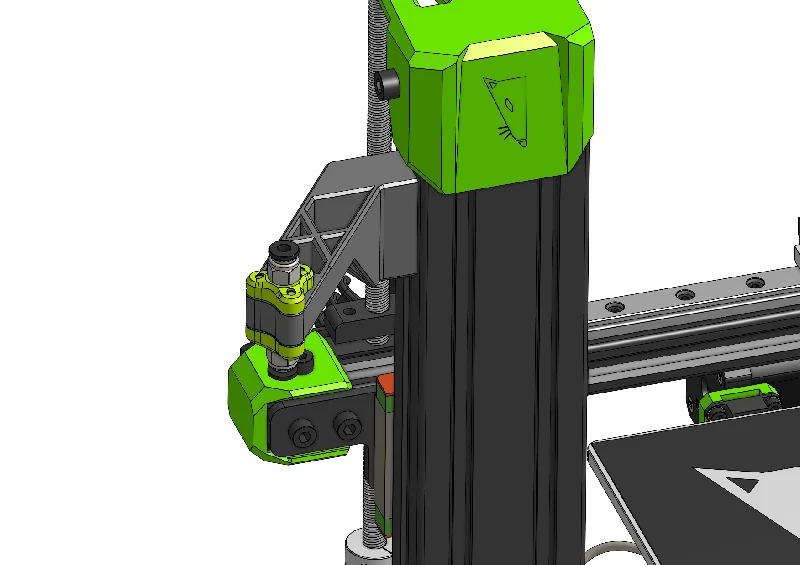

Шаг 3: Установка
Установите держатель сбоку Z-образного выступа 3060.

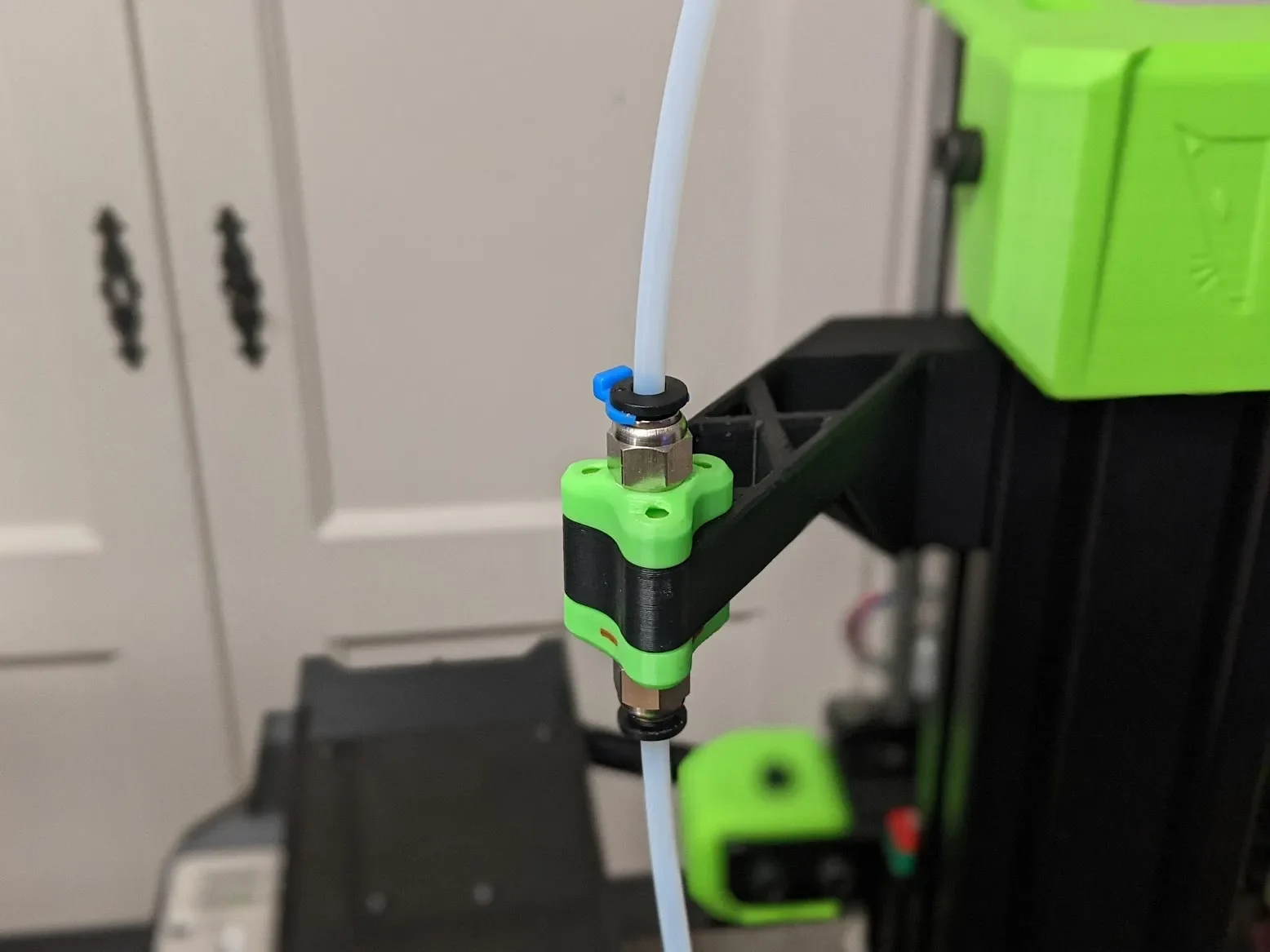

Шаг 4: Тест
Прикрепите соединения из ПТФЭ с помощью трубок из ПТФЭ и проверьте путь нити.
Дополнительные кредиты

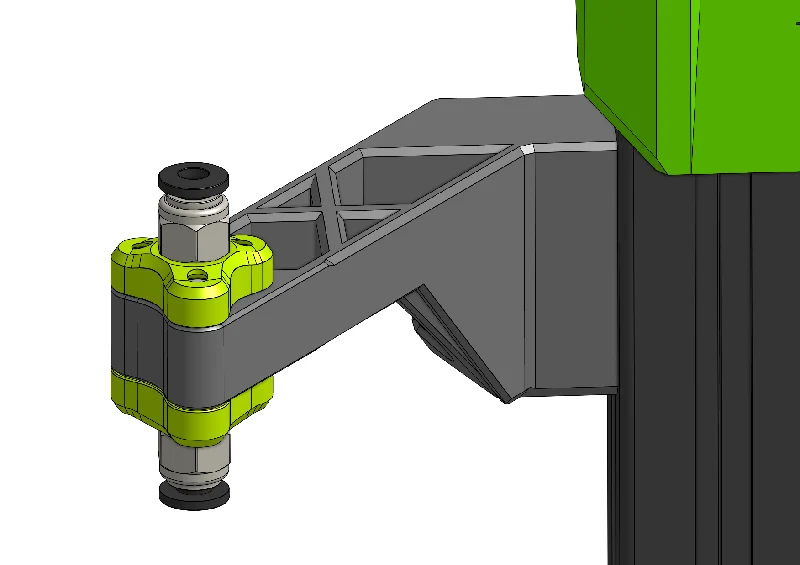

Модель фитинга PC4-M10, использованная на иллюстрациях, разработана The Reverse Engineer.
