Магнитная кабельная стяжка

Краткое описание

У вас есть тонна дополнительных кабельных стяжек и уродливых свободно висящих блоков питания, сетевых коммутаторов удлинителей или чего-то еще? С помощью небольшого количества нити и нескольких магнитов вы можете использовать его, чтобы убрать с дороги любую из этих вещей. Кроме того, у него есть дополнительное преимущество: его можно отсоединить, чтобы вы могли вращать и регулировать по мере необходимости.

Это короткий отпечаток даже для принтеров начального уровня. Для моего Ender 3 это чуть больше 2 часов.

Обновление № 3 — 29 апреля.

Заказал магниты большего размера диаметром 10 мм, чтобы проверить прочность по сравнению с магнитами размером 6x3 мм. Когда я проверю, работает ли он лучше, я добавлю к ним дополнительную модель.

Кроме того, я считаю лицензирование наиболее строгим. На данный момент я просто работаю над этой моделью, пока не почувствую, что продвинулся в ней настолько далеко, насколько могу. Как только я достигну точки, когда почувствую, что сделал все, что мог, я открою это для ремиксов.

Обновление № 2 — 28 апреля.

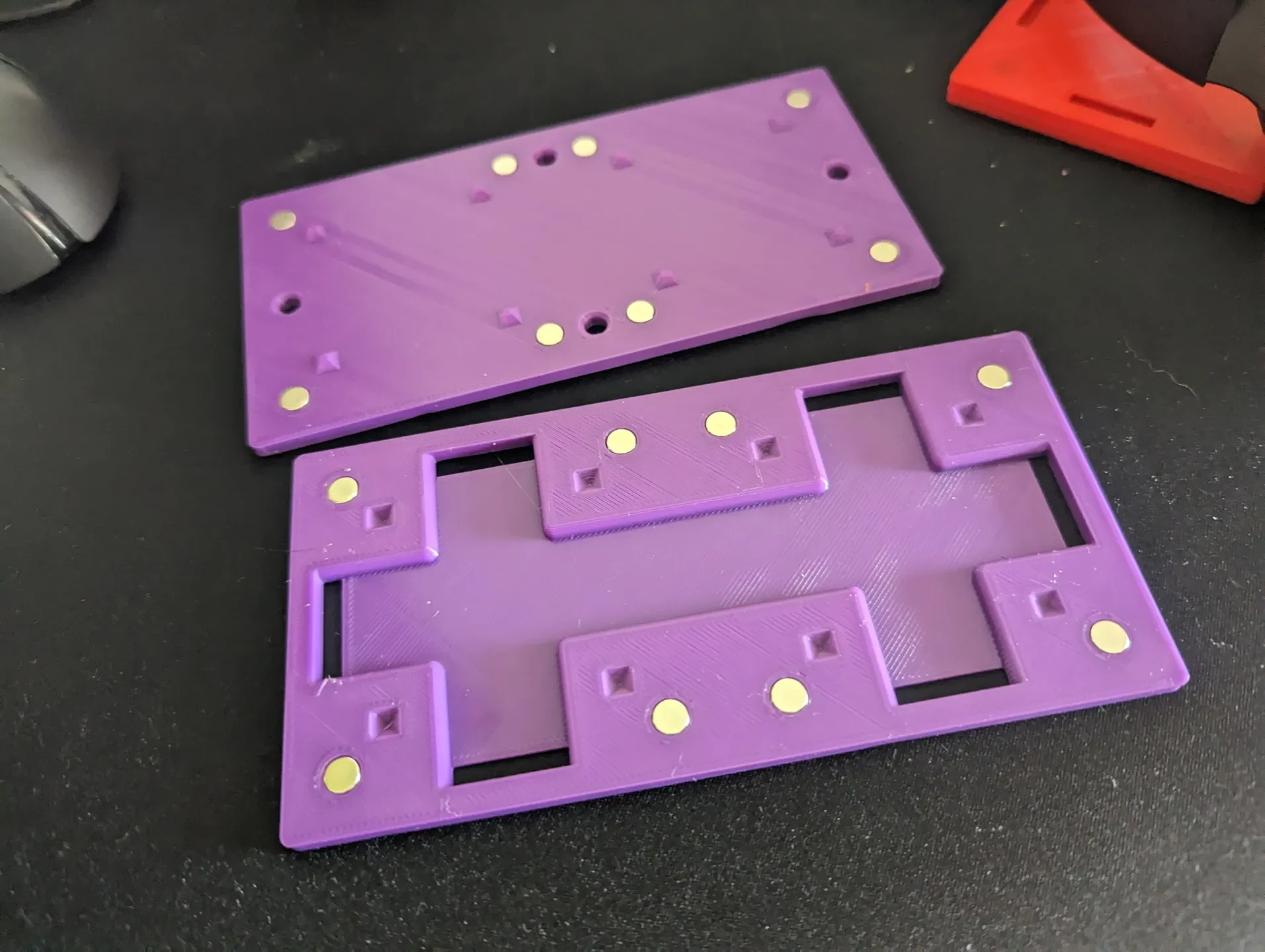

Даблвайд готов! Вы можете использовать этот вариант, чтобы лучше удерживать только большие блоки и удлинители. Они также отлично работают с оригинальными пластинами V2, поэтому вы можете использовать 2 из них в сочетании с одной версией двойной ширины. На этом этапе пластины V2 должны использоваться по умолчанию. Вероятно, в какой-то момент удалю V1, поскольку без неровностей они бесконечно хуже, чем V2.

Обновление № 1 — 26 апреля.

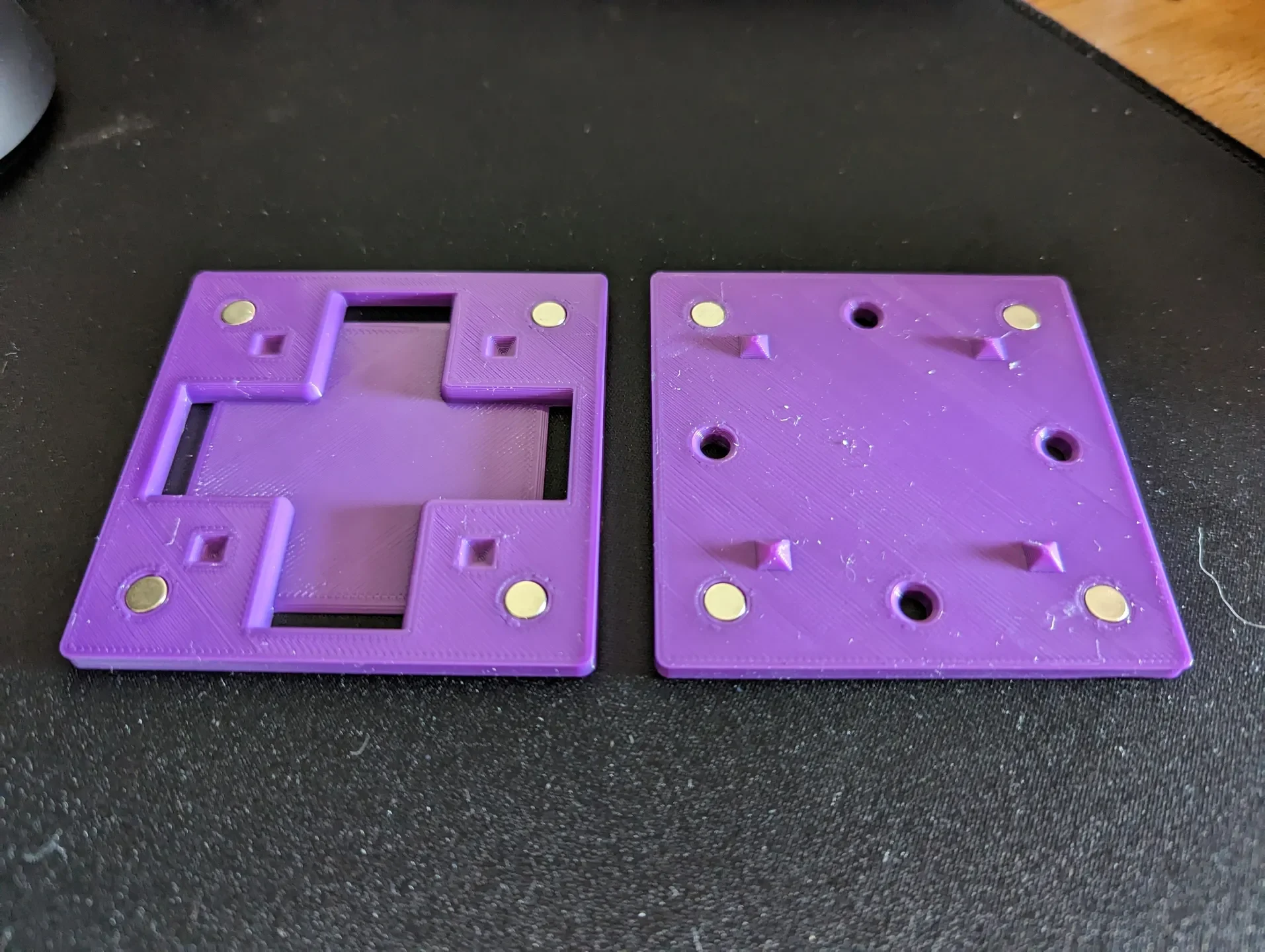

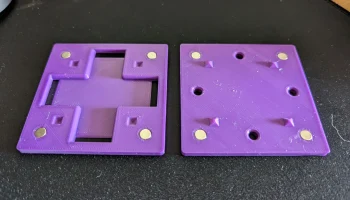

Добавление разъема v2 и базовой пластины со следующими изменениями:

Теперь у них есть небольшие выступы и углубления, которые вписываются друг в друга. Это должно обеспечить возможность вертикального монтажа, а также предотвратить смещение крепления при случайных ударах.
Зачистил канавки для кабельных стяжек. Острые края начались!

Инструкции
Требования

4 маленьких винта ИЛИ 2-4 командных полоски/двусторонняя лента

Дисковые магниты 8x6x3 мм

Супер клей

1-2 кабельные стяжки на липучке

Настройки принтера

Стандартные настройки подойдут.

20% заполнение
слой 0,2 мм
2 стены

Сборка

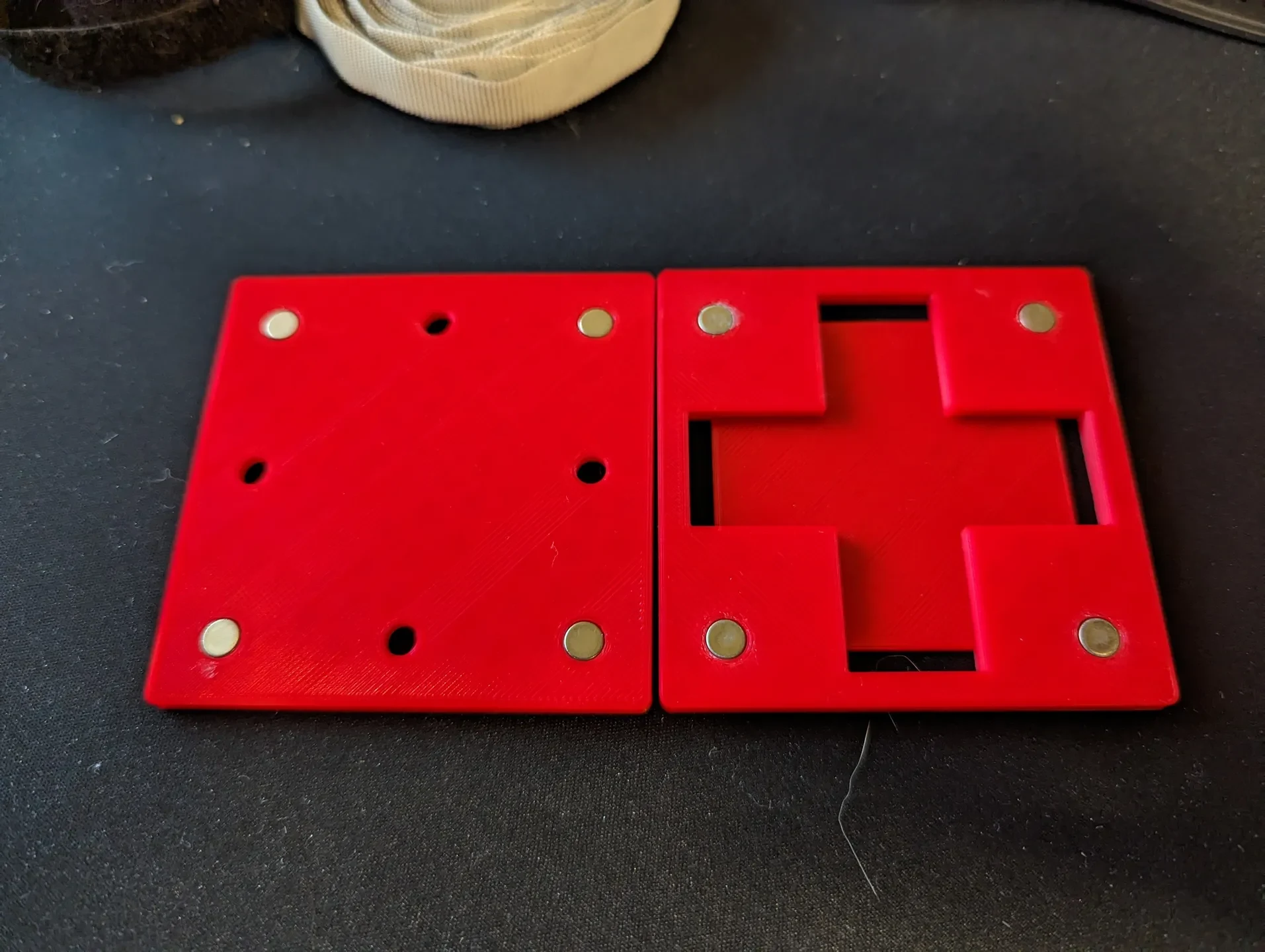

v1

После печати положите две модели рядом друг с другом. С помощью небольшого количества клея вставьте магниты во все отверстия, обращенные в одном направлении. Это было сделано для упрощения сборки и уменьшения вероятности неправильного размещения магнита.

v2

В модели v2 я перевернул магнит сверху основания вниз, чтобы отпечаток не требовал опор. Теперь магниты необходимо вставить на каждую пластину, меняя полярность. Проще всего сделать все то же самое с одной стороны, затем с другой, используя первую пластину для проверки полярности.

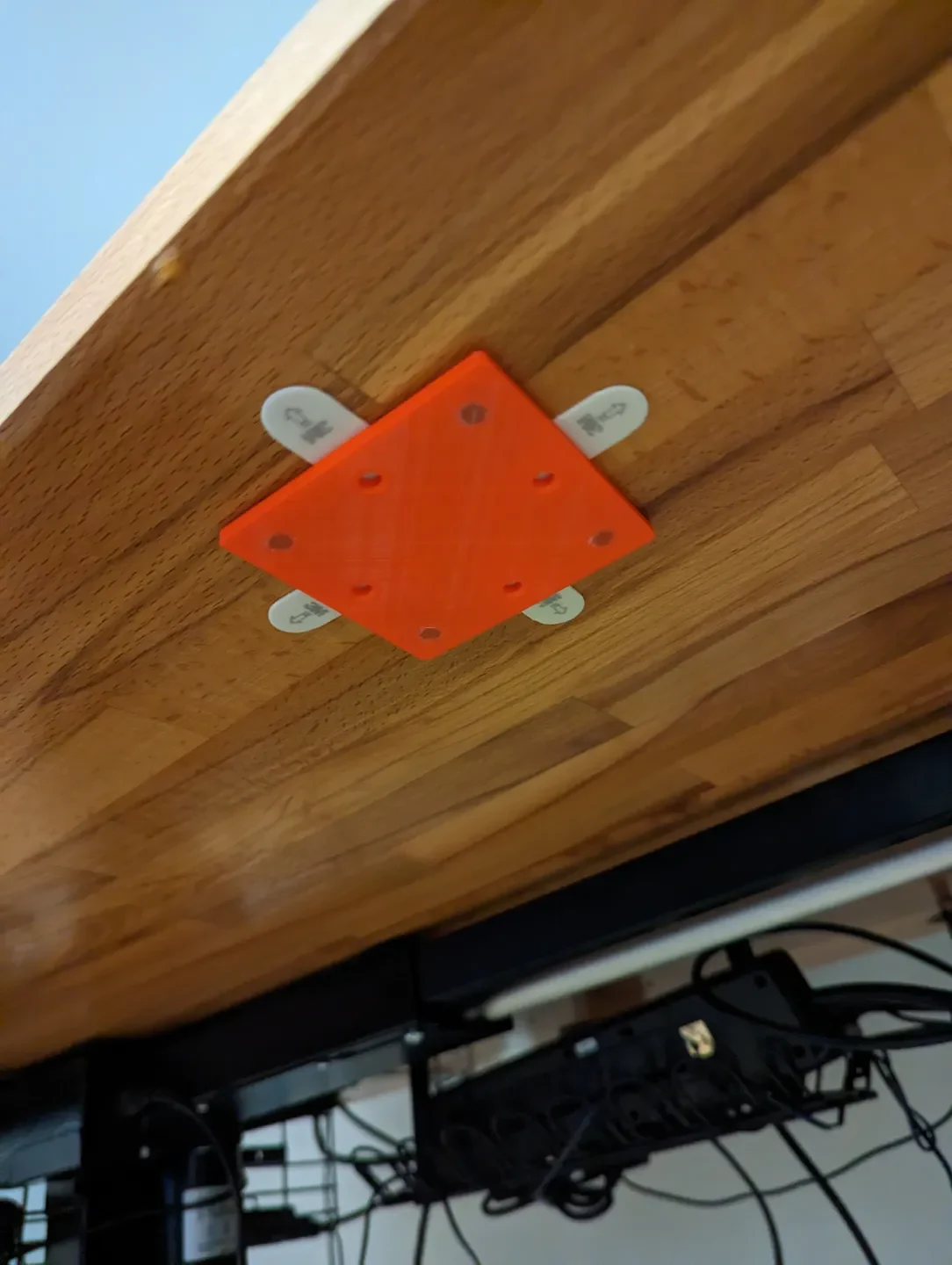

Прикрепите опорную пластину (одна с отверстиями для винтов) к нижней части стола магнитами вверх.

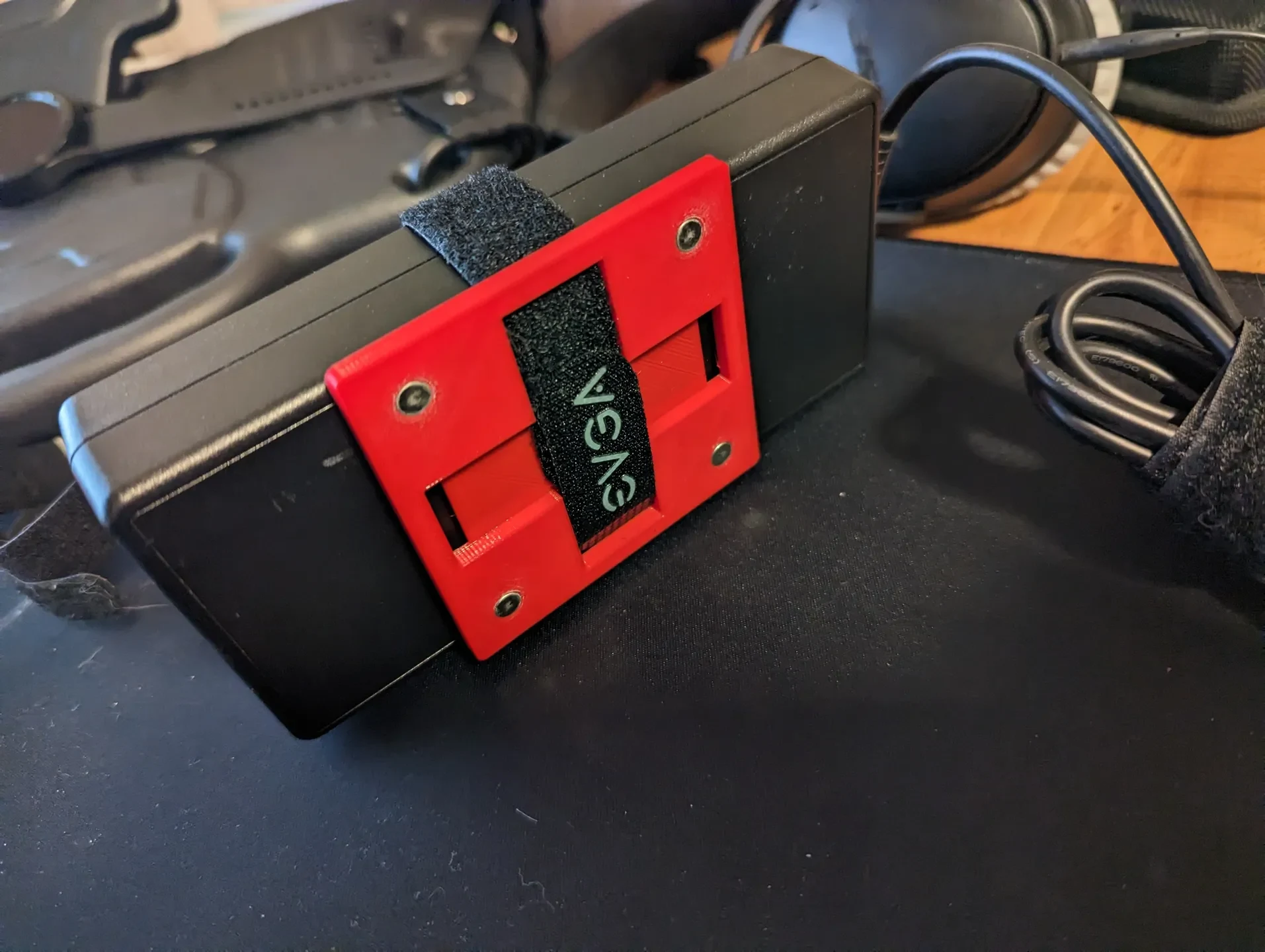

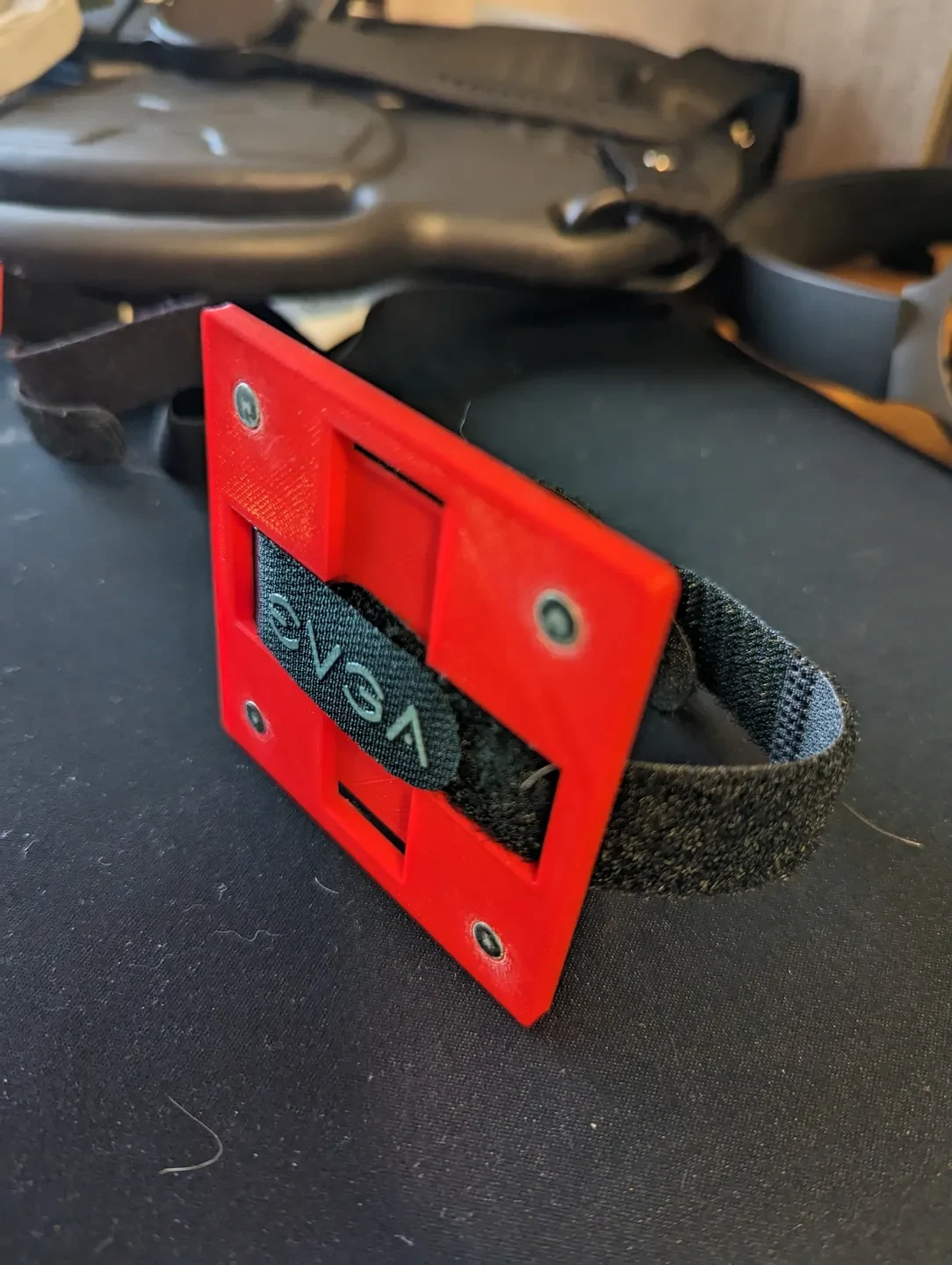

Пропустите кабельную стяжку через сторону разъема, чтобы прикрепить то, что вы хотите установить.

Прикрепите соединительную пластину к опорной пластине.

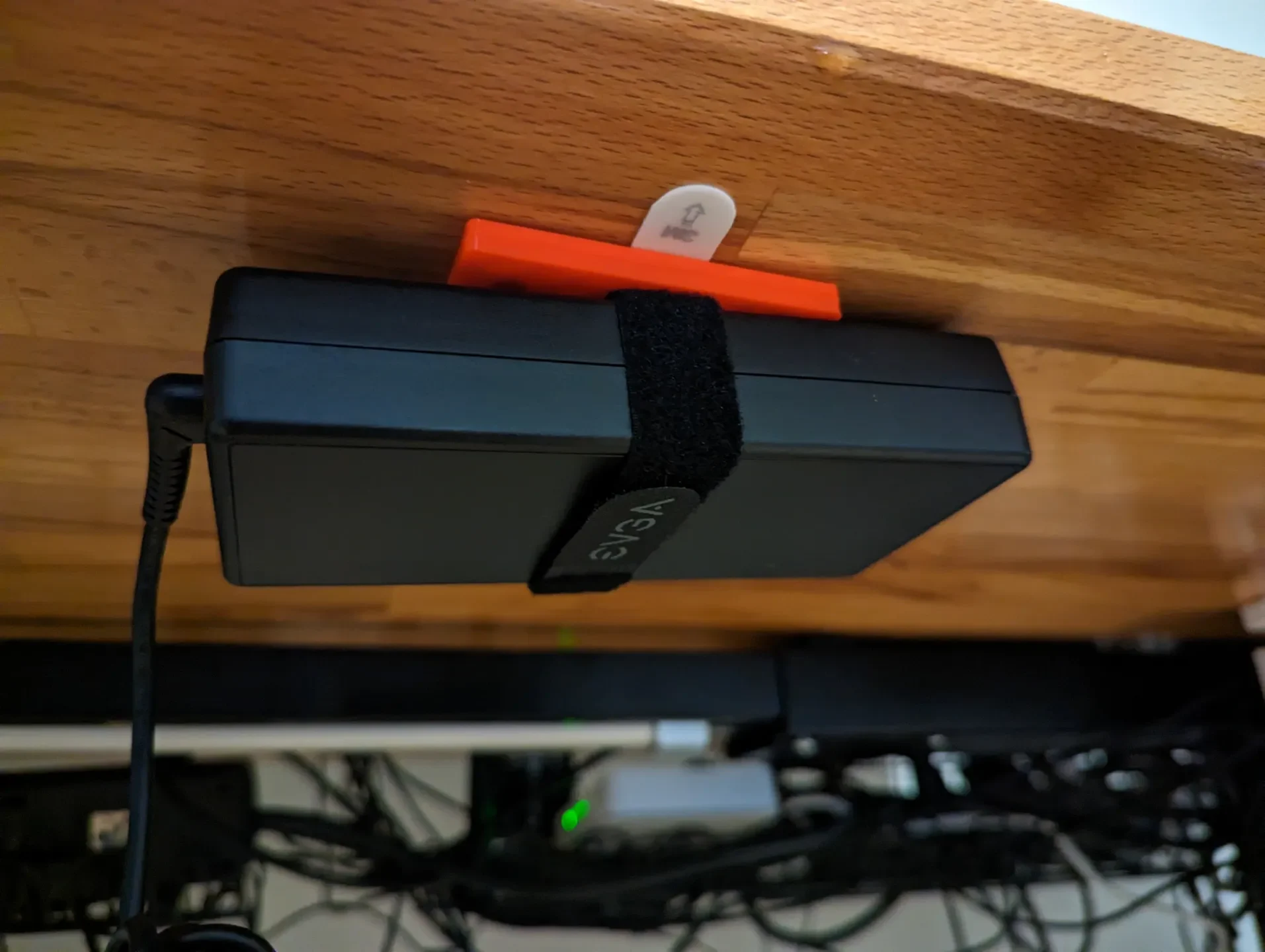

УРА!!! Ваша вещь установлена!

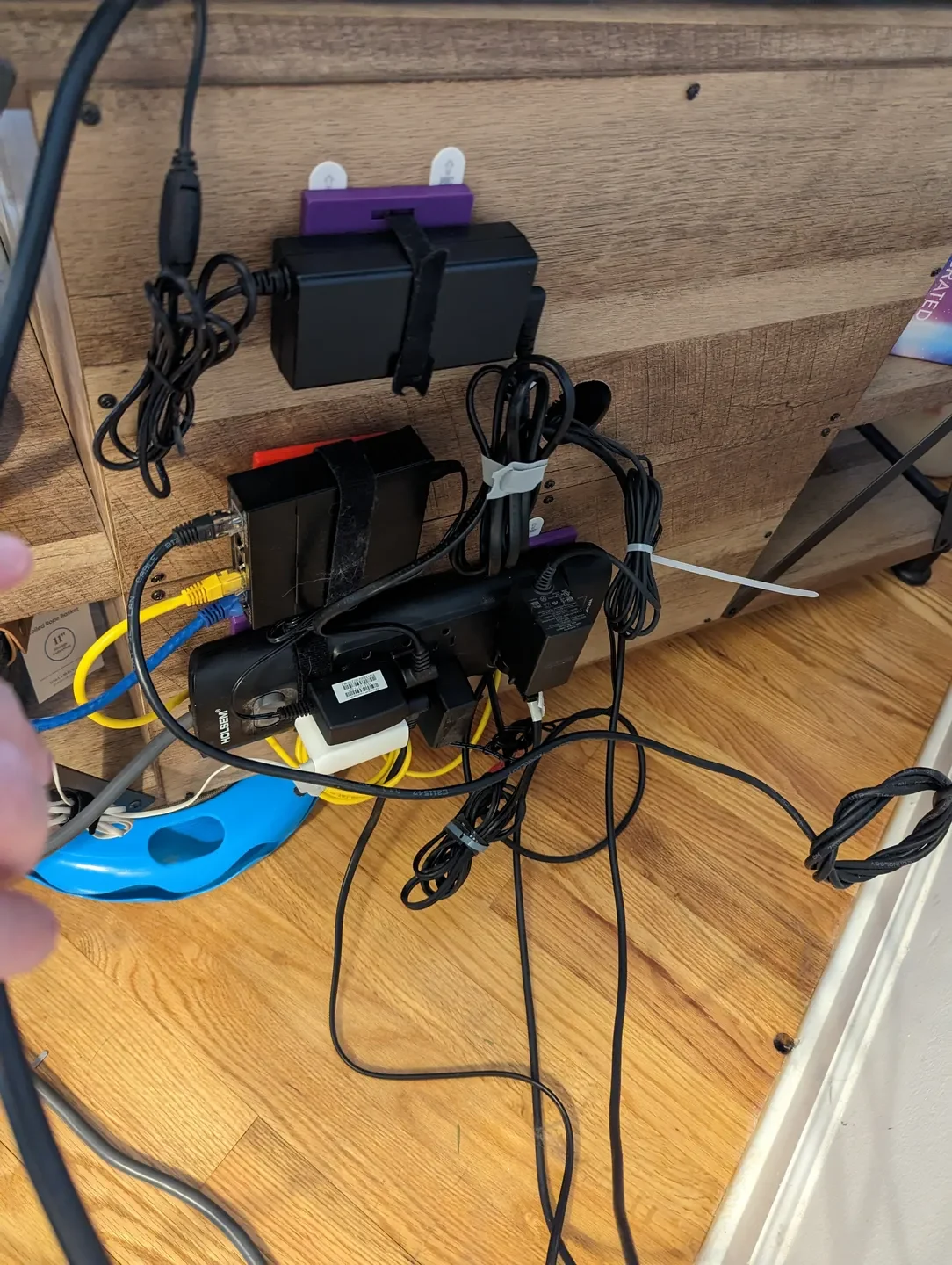

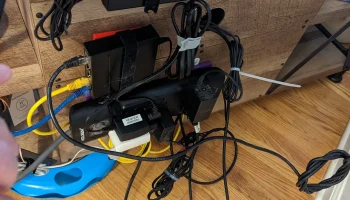

До/После

Предупреждение

Дешевые магниты размером 6 x 3 мм хорошо подходят для этого отпечатка, но они довольно слабые и ограниченные. Для более тяжелых креплений высококачественные магниты могут дать лучшие результаты.

Вскоре!
Меньшее крепление
Крепление с большими магнитами для более прочного удержания (думаю 10 мм)
