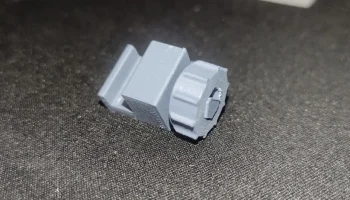

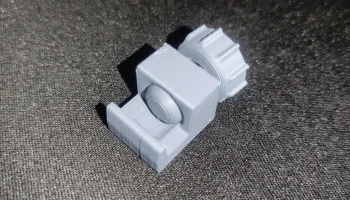

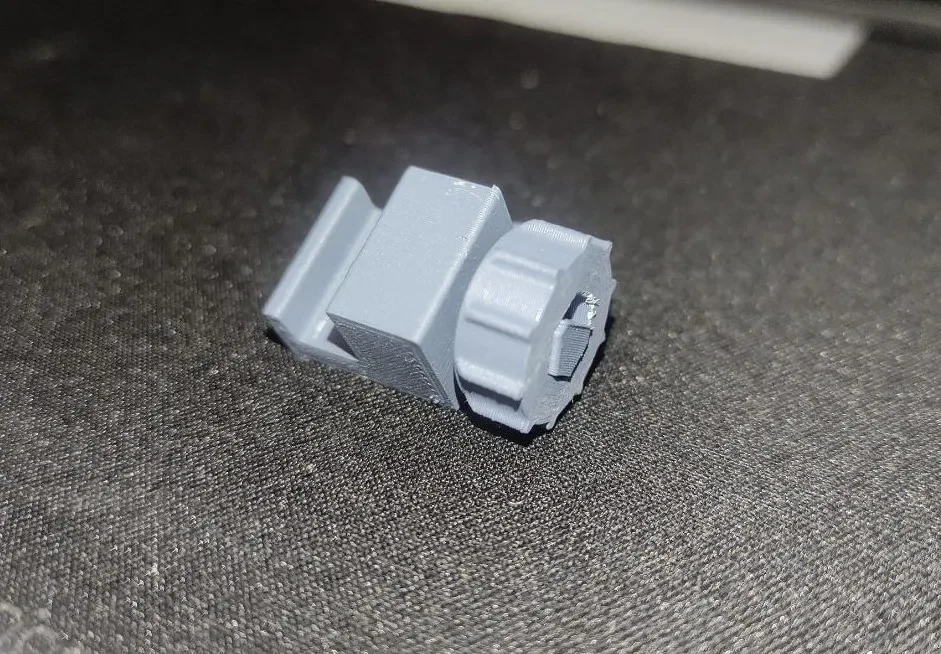

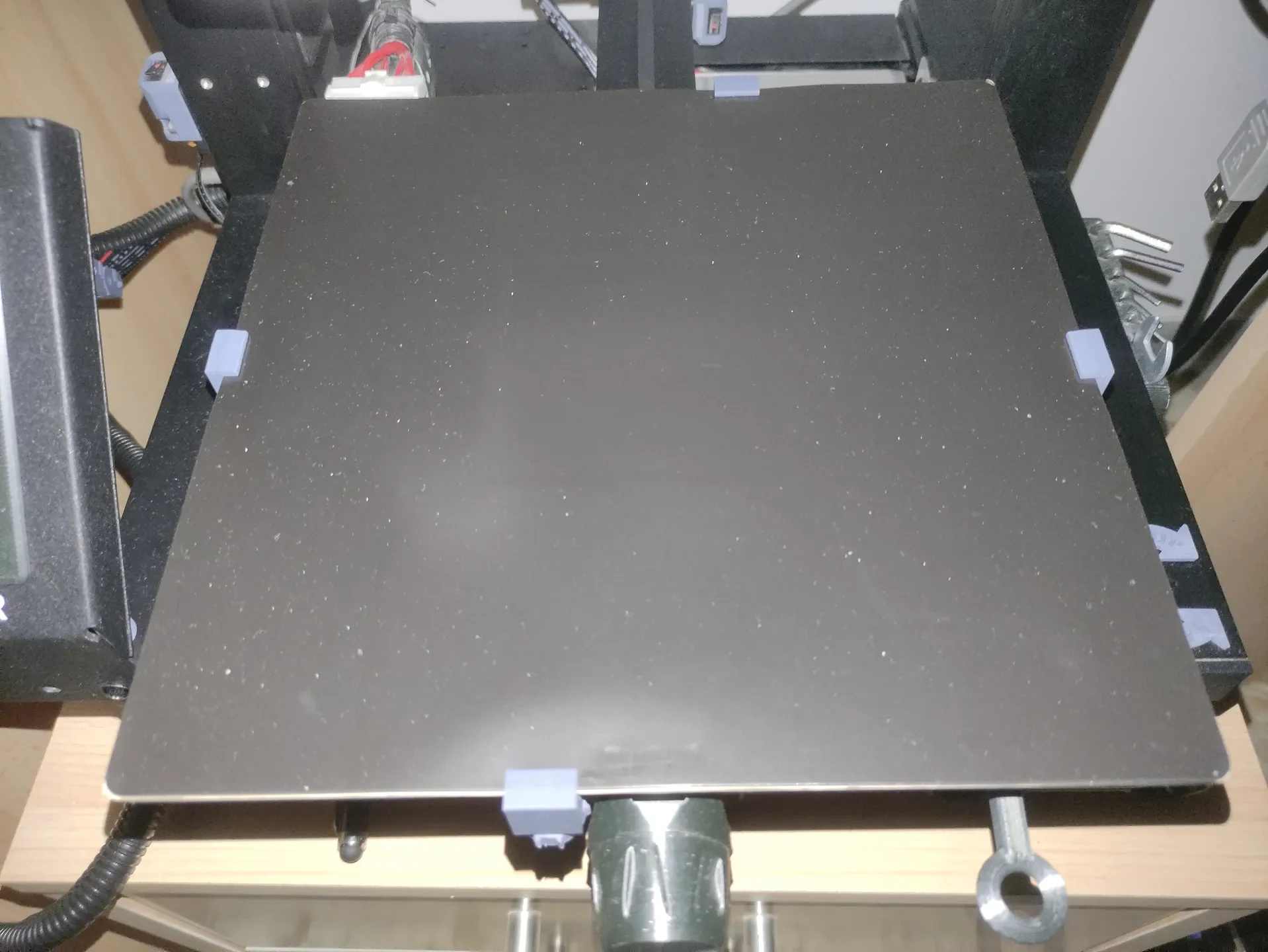

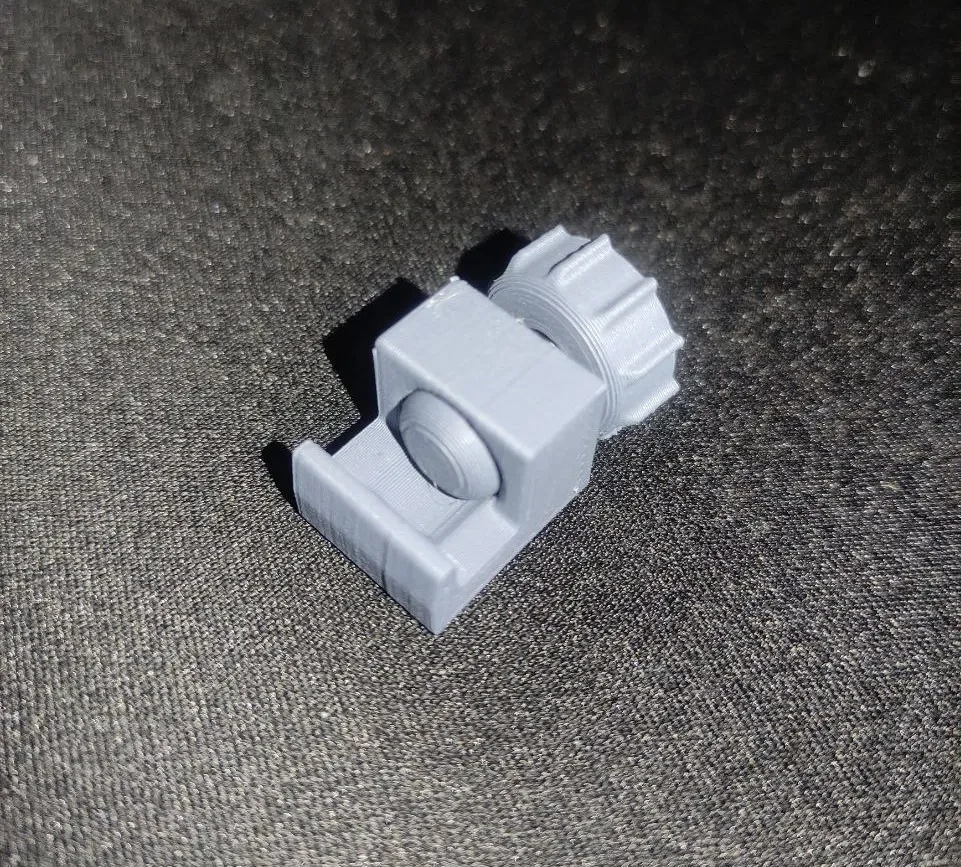

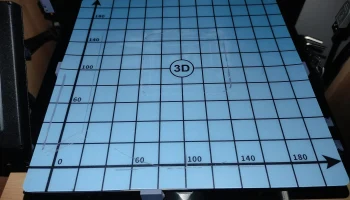

Полностью распечатанные на 3D-принтере зажимы для магнитн...

Это ремикс этих моделей: №1 и №2.

Этот мод, который я сделал, не требует металлических гаек и болтов, но его полностью можно распечатать на 3D-принтере.

Что я изменил:

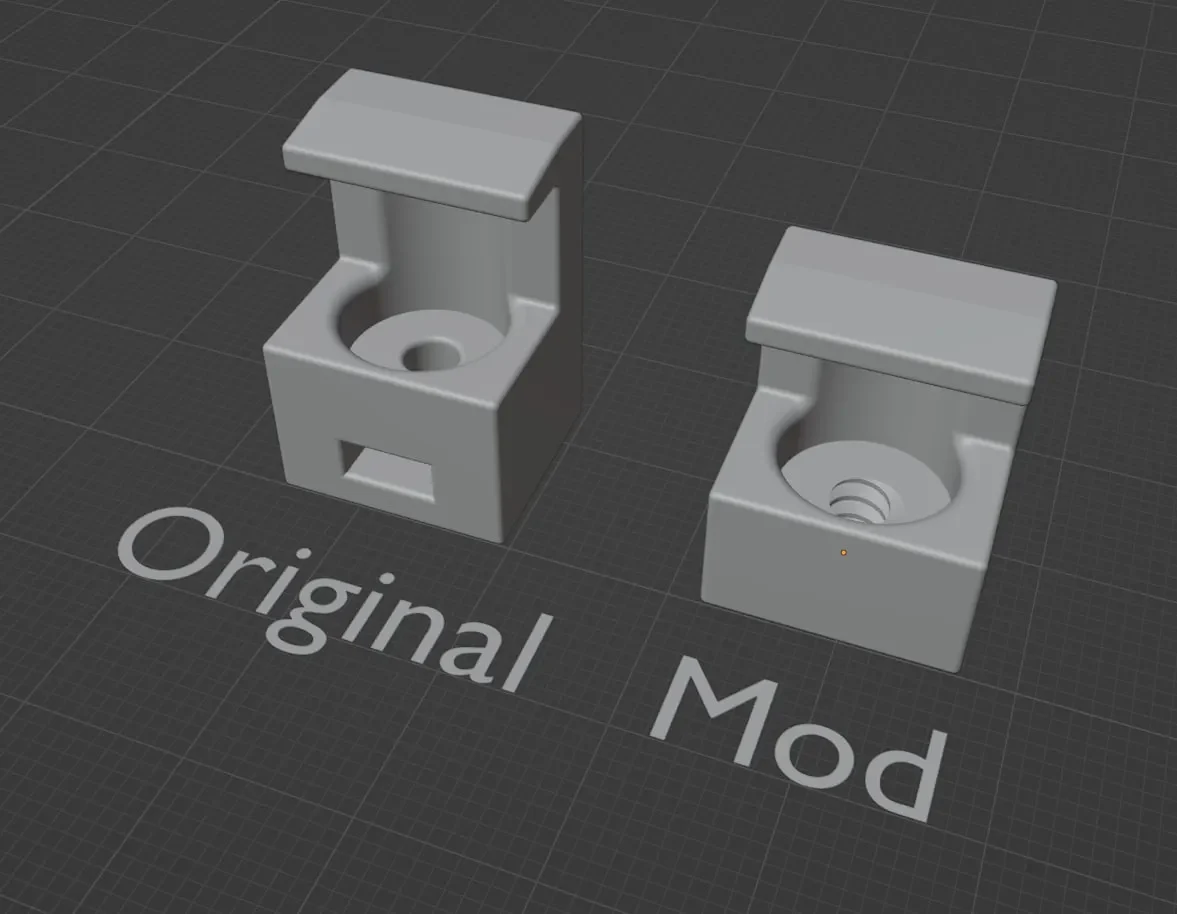

Мод Bracket Small x2 (см. изображение):
Из кронштейна малого x2.stl и m5-nut-105.stl
Убрана прорезь, предназначенная для гайки
Добавлена тема (те же моды, что и у Bolt)
Высота уменьшена

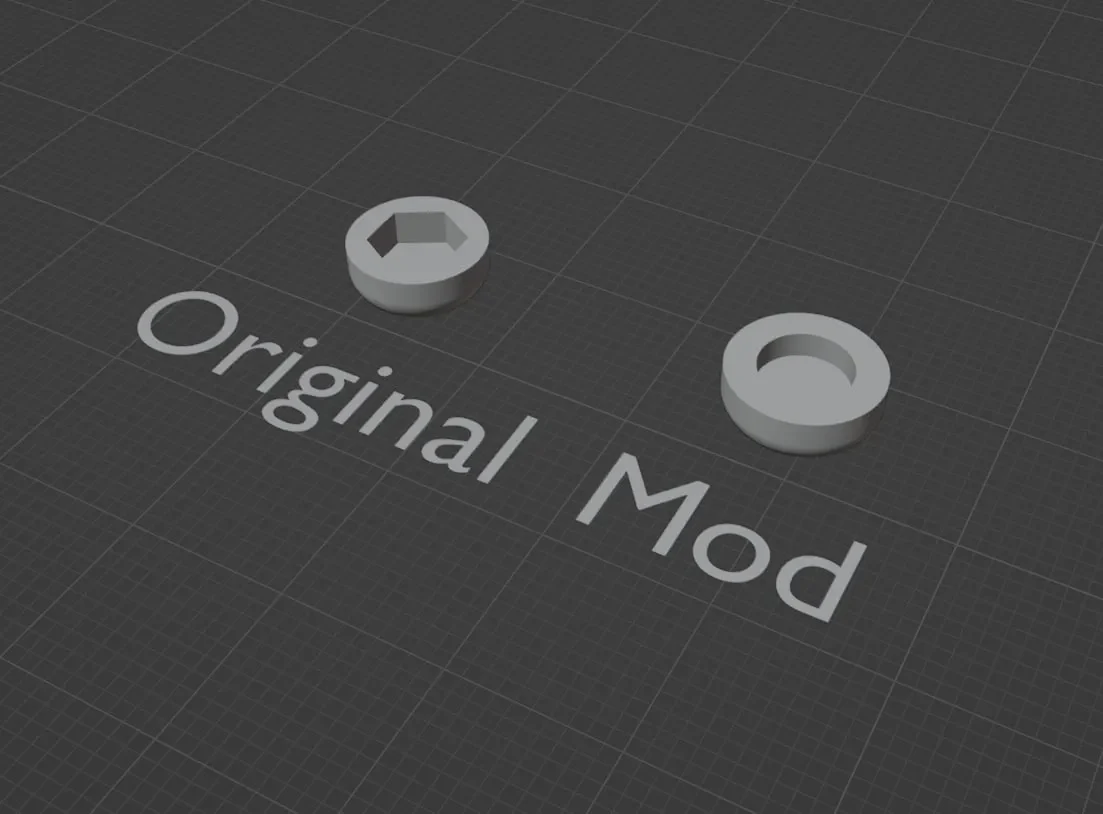

Мод профиля button_low (см. изображение):
Из файла button_low Profile.stl
Расширено отверстие и прорезь головки болта

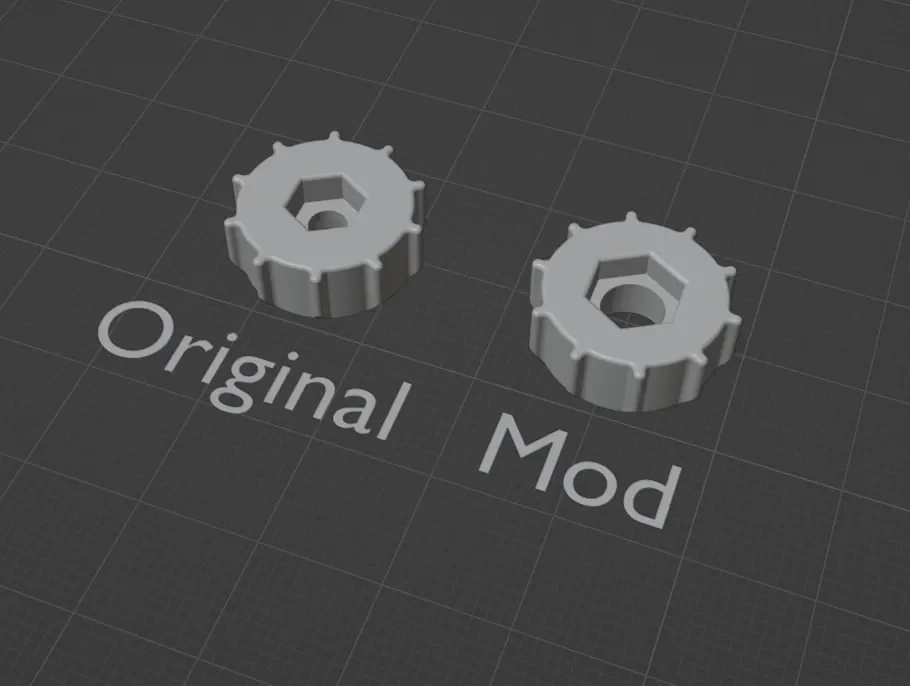

верхний мод натяжителя (см. изображение):
От натяжителя top.stl
Закруглил прорезь для гайки (больше не пригодится)
Масштабируется в 1,05 раза.

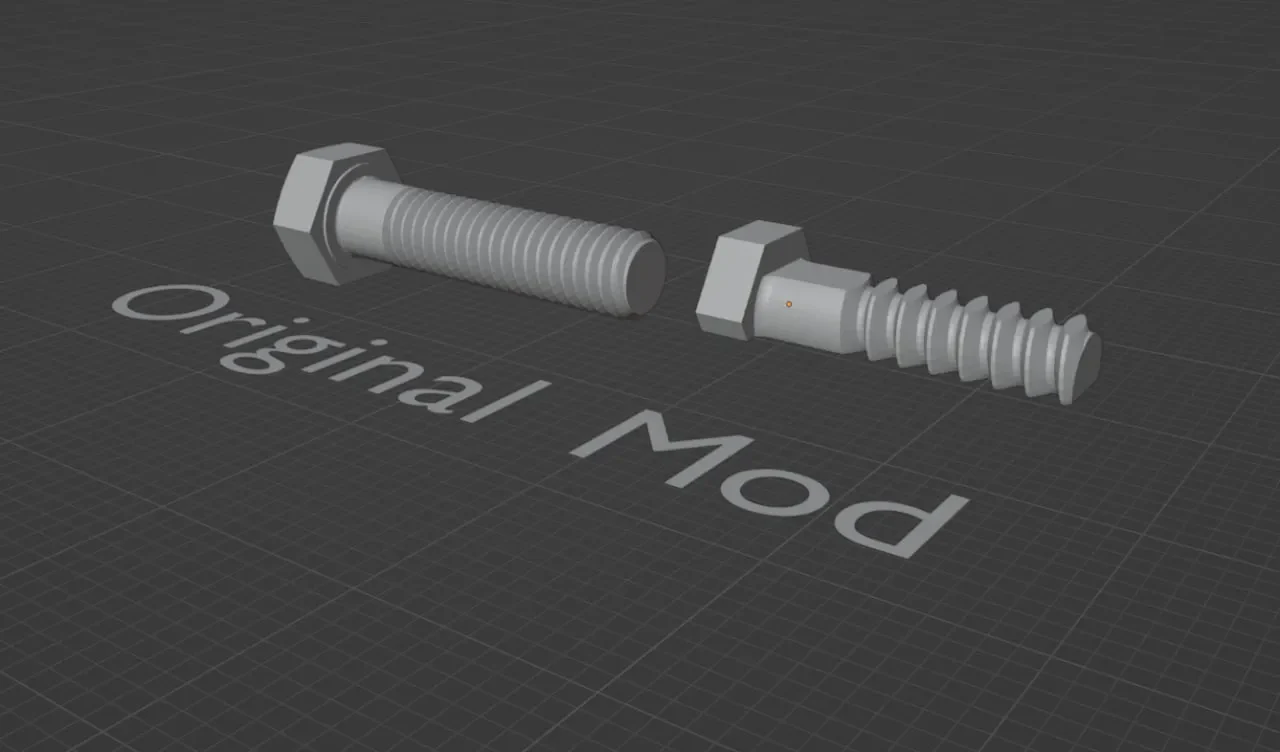

Болт (см. изображение):
Из m5-винт-95.stl
Длина резьбы увеличена в 1,8 раза.
Увеличена внутренняя резьба на 0,8x.
разделенный пополам
(Все эти моды позволяют печатать болт горизонтально, что делает его и резьбу прочнее)

Как распечатать

Распечатайте их как есть, без подставок

Настройки печати
Принтер: Longer LK4 Pro
Поддерживает: Нет
Заполнение: 20%
Нить: eSun PLA матовый серый

Как я это разработал

я использовал блендер
