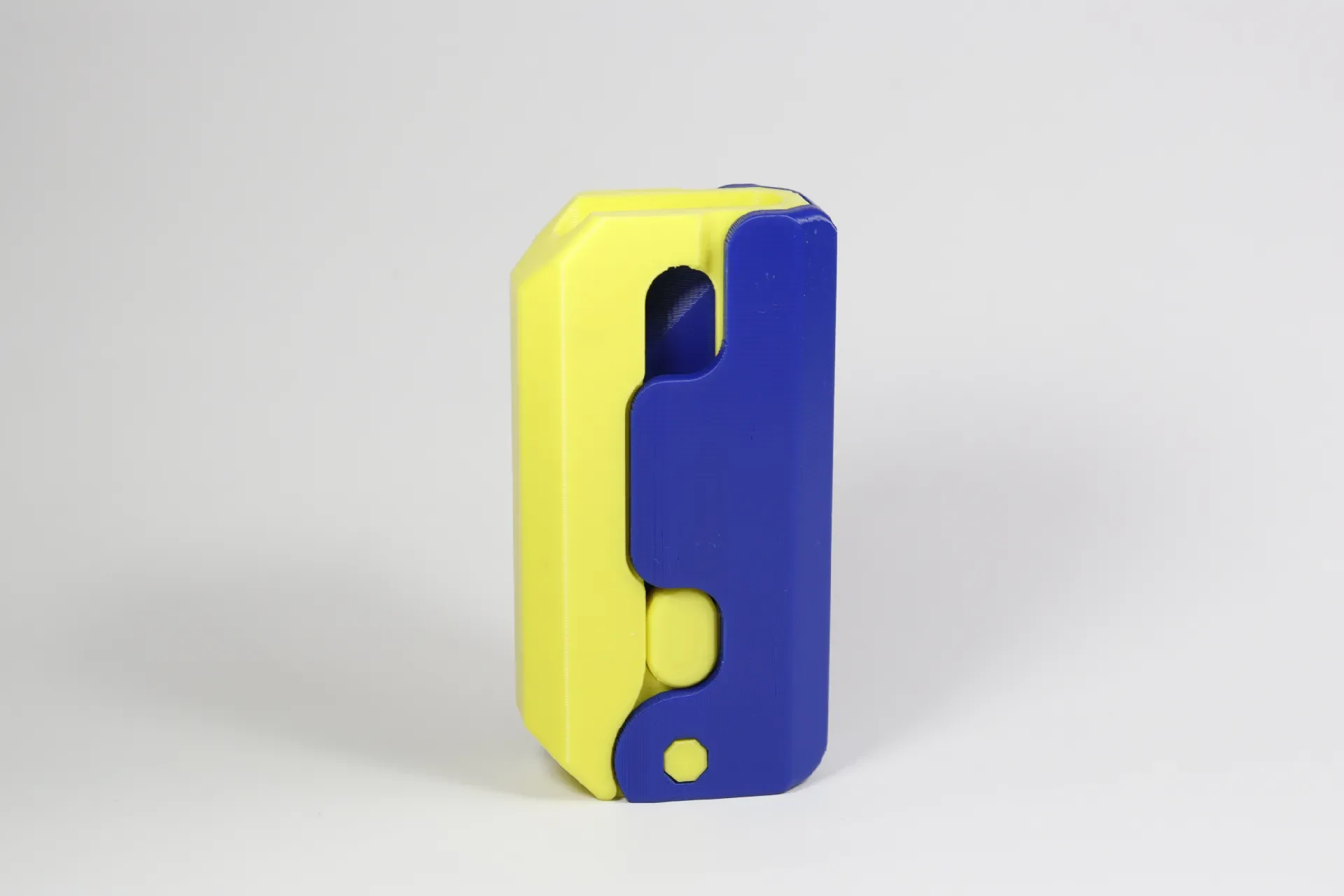

Полностью распечатанная игрушка-гравитационный нож.........
Вдохновившись другими конструкциями гравитационных ножей, я решил сделать свою собственную версию, полностью пригодную для печати.
Благодаря этому дизайну вам не потребуется никакого дополнительного оборудования, вы можете просто распечатать все детали, даже если хотите, все одновременно.
Для полного комплекта вам потребуются следующие детали и количества:
x1 ядро
х1 вал
х1 лезвие
х1 охранник
х2 остановки

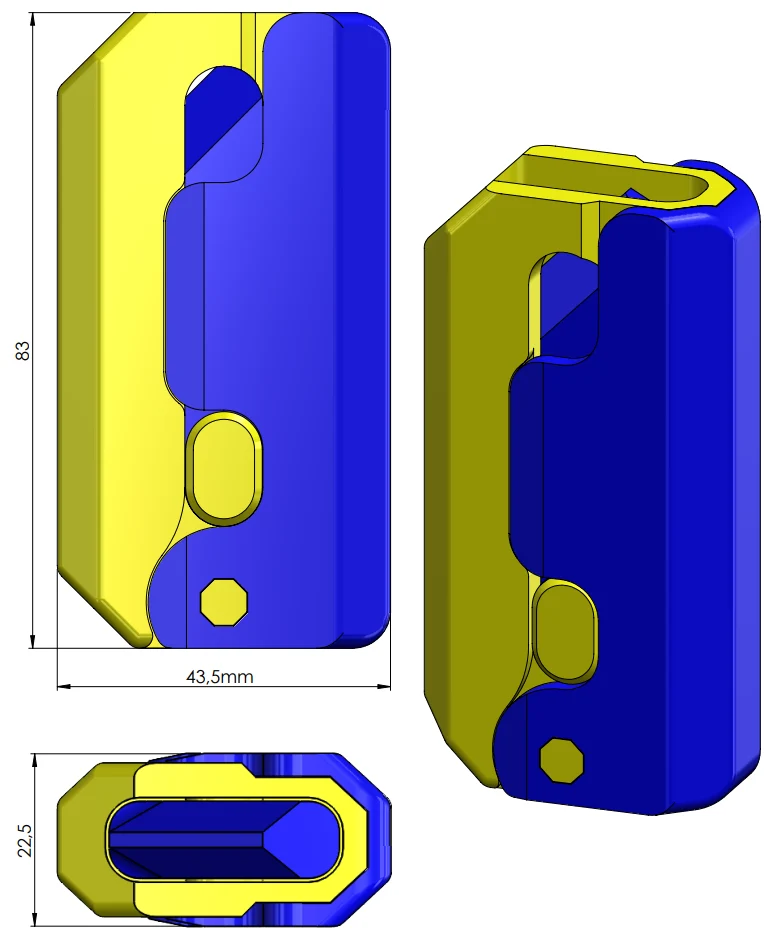

Вот габаритные размеры комплекта:

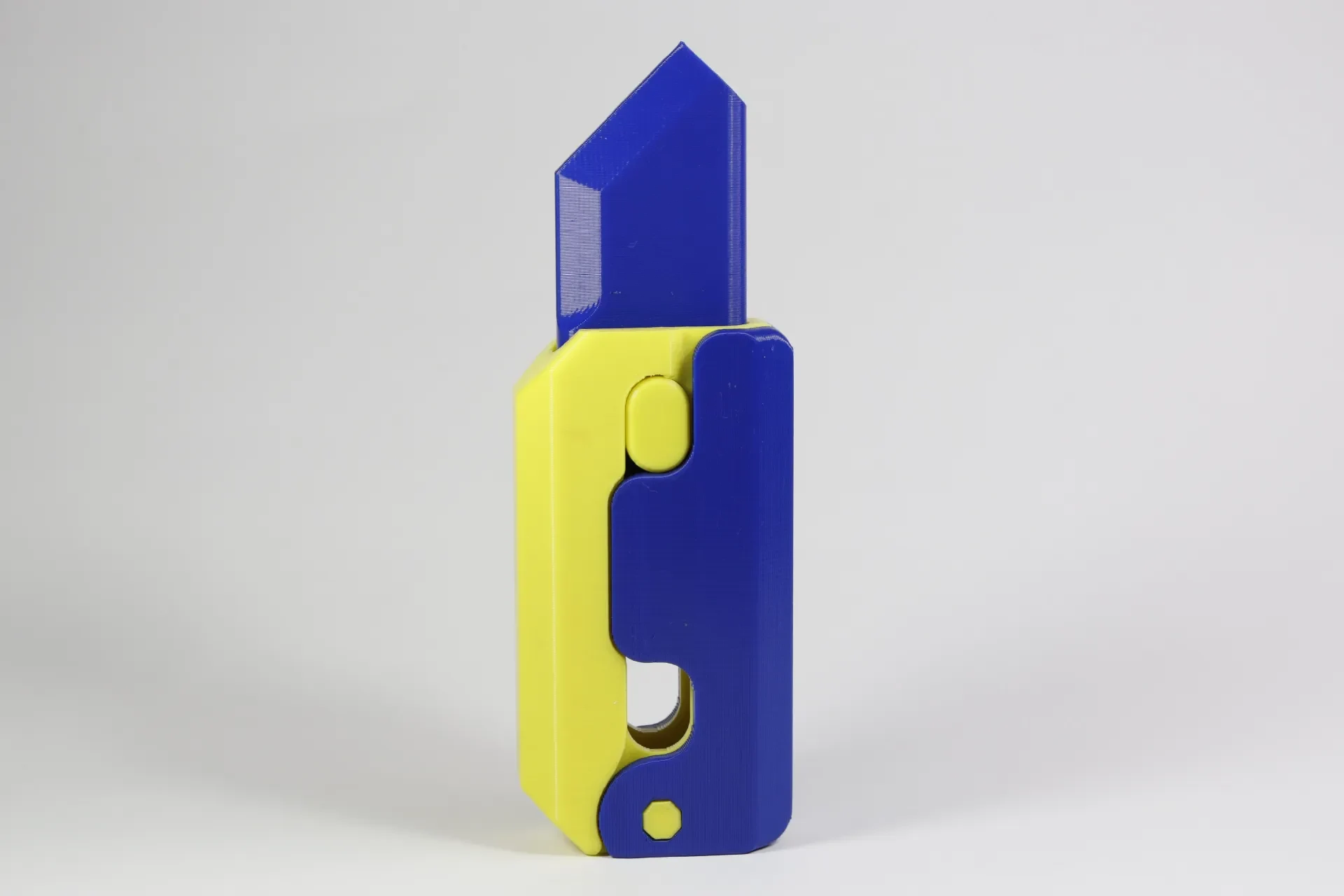

А вот его размеры при вынутом лезвии:

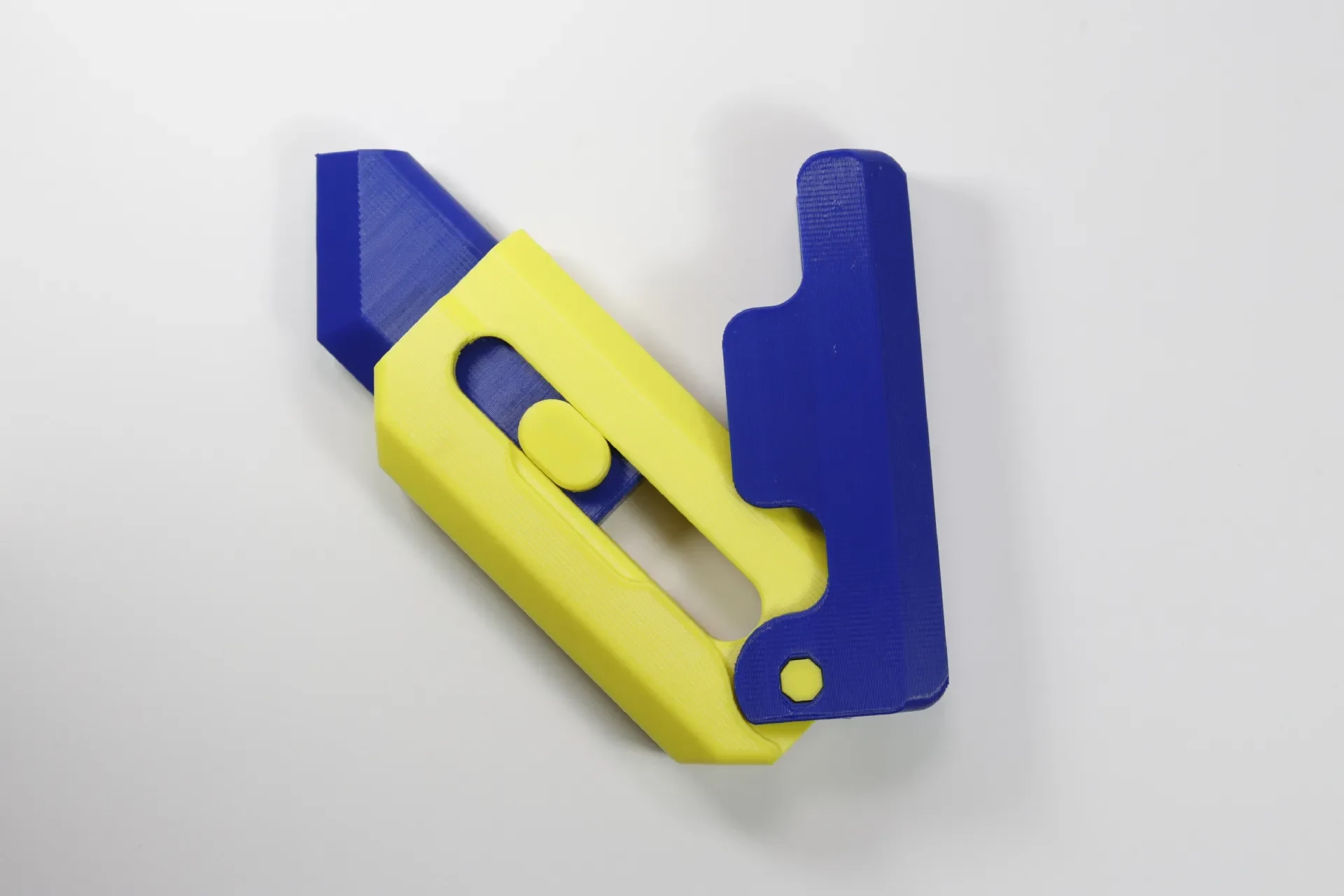

Работа ножа очень проста, достаточно наклонить гарду в сторону и выдвинуть лезвие:
Это скользящее движение можно осуществить с помощью большого пальца или просто опустив нож вниз, позволяя гравитации делать свою работу, отсюда и название.
Настройки печати
Все напечатано из PLA и PETG, без подложек и подставок, с разрешением 0,2 мм и заполнением 15%.
Что касается ориентации, следующее изображение показывает идеальную ориентацию для каждой части:
Сборка
Процесс сборки очень прост, как мы можем видеть на следующей анимации:
Вставьте лезвие в сердцевину.
Как только лезвие окажется внутри, вставьте в лезвие ограничители.
Совместите отверстие вала на защитном кожухе с отверстием на сердечнике.
Вставьте вал одновременно через ограждение и сердечник.
Если ваш принтер правильно откалиброван, все должно собраться без проблем.
Однако, если вам нужно более прочное крепление, вы можете использовать немного клея. Только будьте осторожны при приклеивании вала. Вам нужно будет приклеить его только к ограждению, а не к сердечнику, поскольку этот узел должен быть подвижным относительно сердечника. По одной капле с каждой стороны должно быть более чем достаточно.
