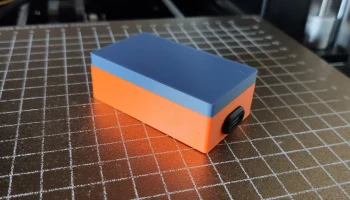

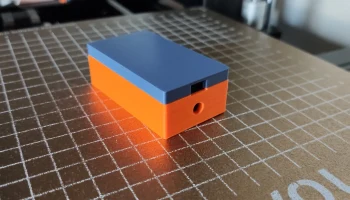

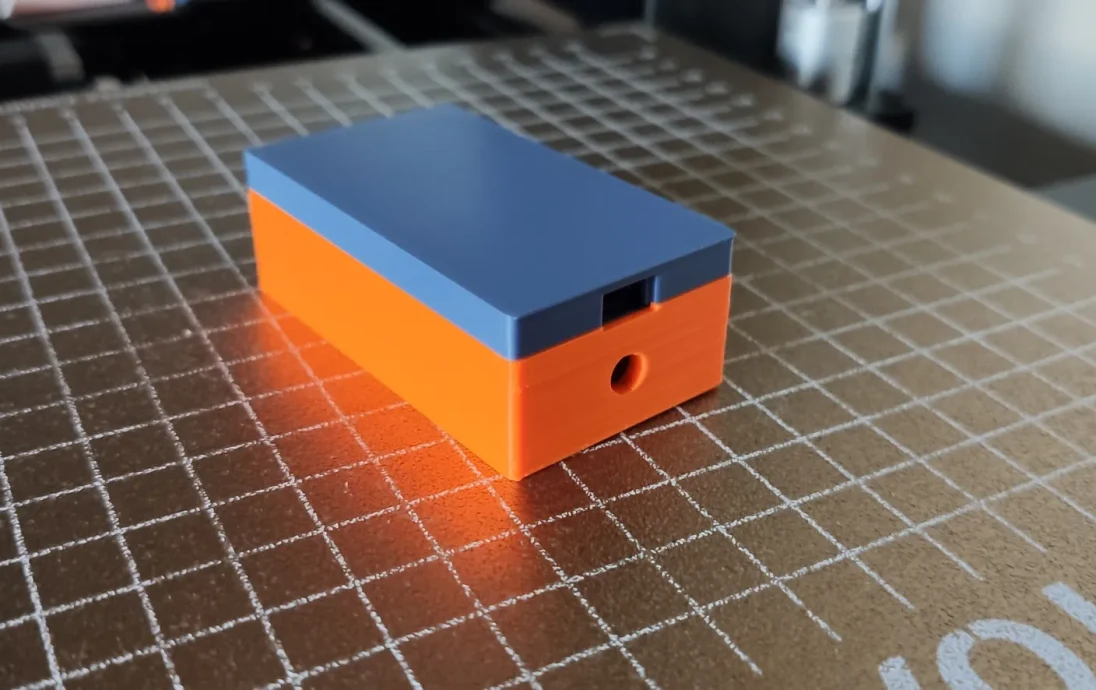

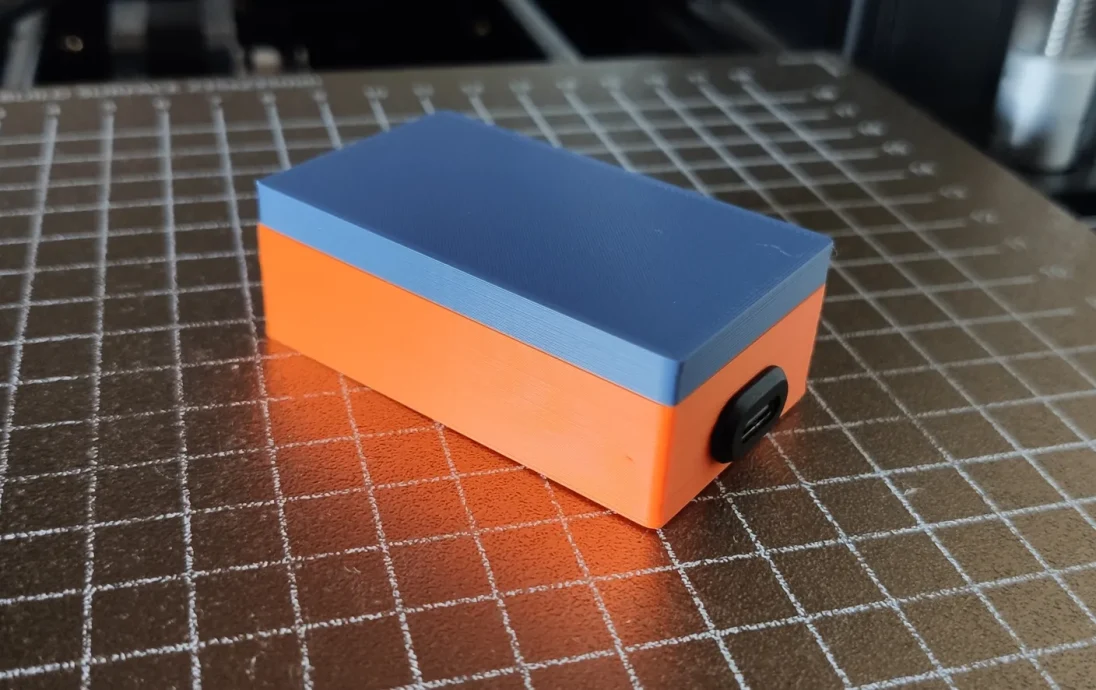

Чехол MH-ET LIVE/ESP32 DEVKIT WIFI+BLE

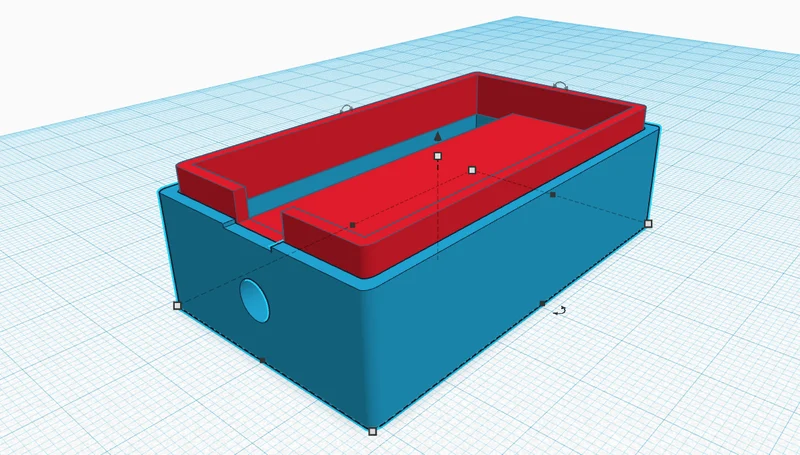

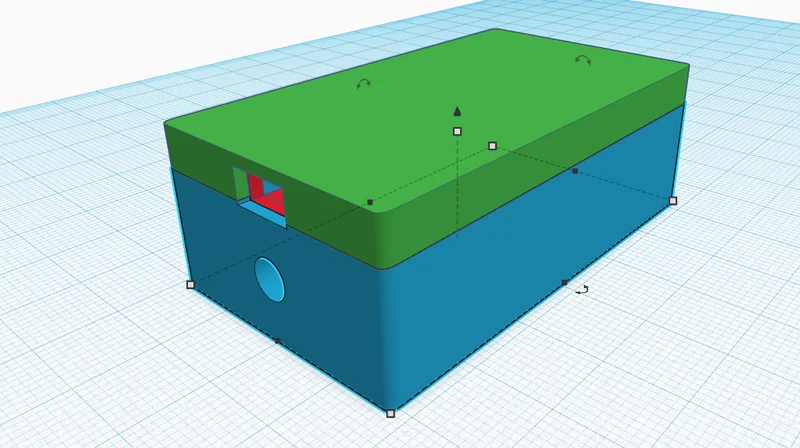

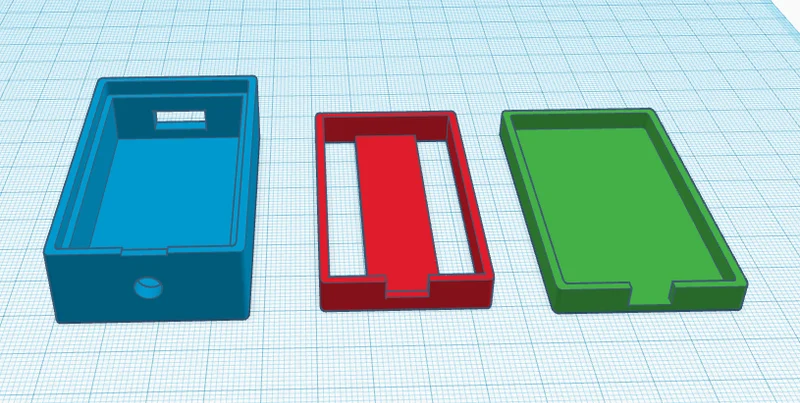

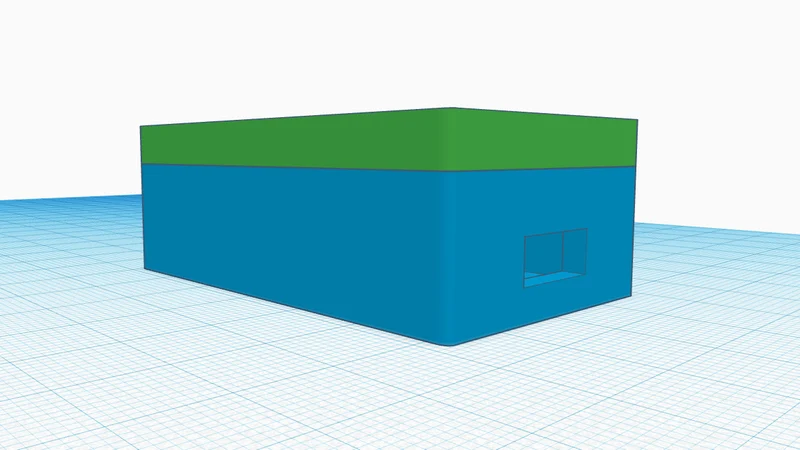

Поскольку я просто не смог найти подходящего корпуса для своего MH-ET LIVE / ESP32 DEVKIT WIFI+BLE, я спроектировал свой собственный в Tinkercad.

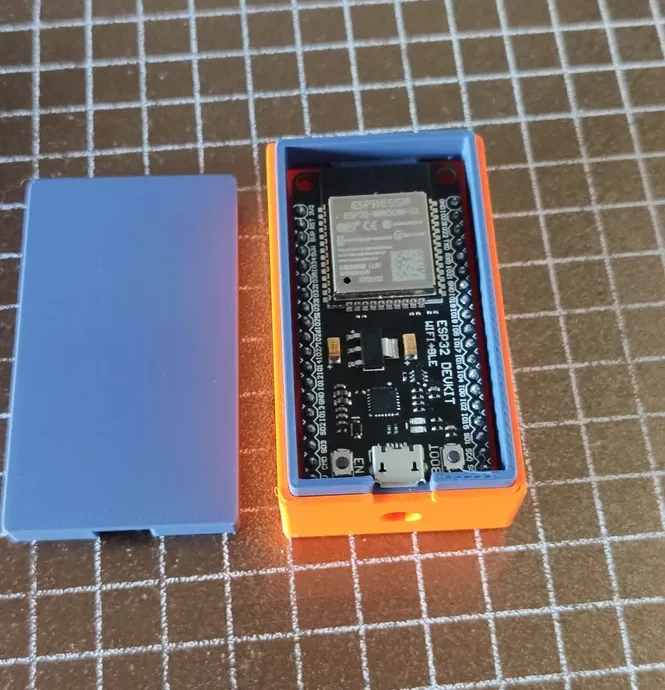

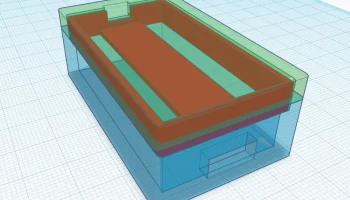

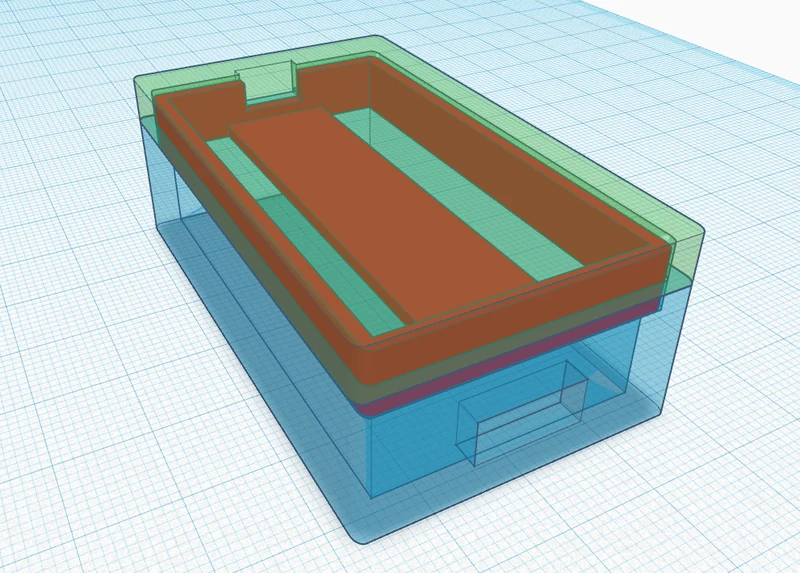

Мне нужен был корпус, в котором под ESP было бы место для других компонентов. В моем случае он должен соответствовать усилителю max98357. Кроме того, он предоставляет два варианта вывода или ввода дополнительных проводов. Второе отверстие также можно использовать для подачи внешнего питания, если вы не хотите самостоятельно подключать дополнительные компоненты от ESP.

Пожалуйста, обратите внимание на размеры вашей доски. Существует множество вариантов с разными форм-факторами.

Этот корпус предназначен для версии размером 55 x 28 мм с 38 контактами.

Кроме того, из-за небольшого размера корпуса ESP не поместится, если к нему подключить обычные кабели DuPont. Вам придется либо использовать самые маленькие, либо припаять провода к разъемам, как я предпочитаю.

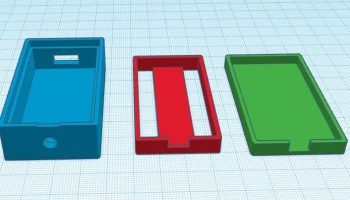

Корпус спроектирован так, чтобы он не прилегал, потому что мне нравится легкий доступ. Если вы предпочитаете плотное прилегание, напечатайте центральную часть в размере 101%.

Распечатать инструкции:

Материал: ПЛА/ПЭТГ
Высота слоя: .2
Периметры: настройки по умолчанию
Поддержка: не требуется
