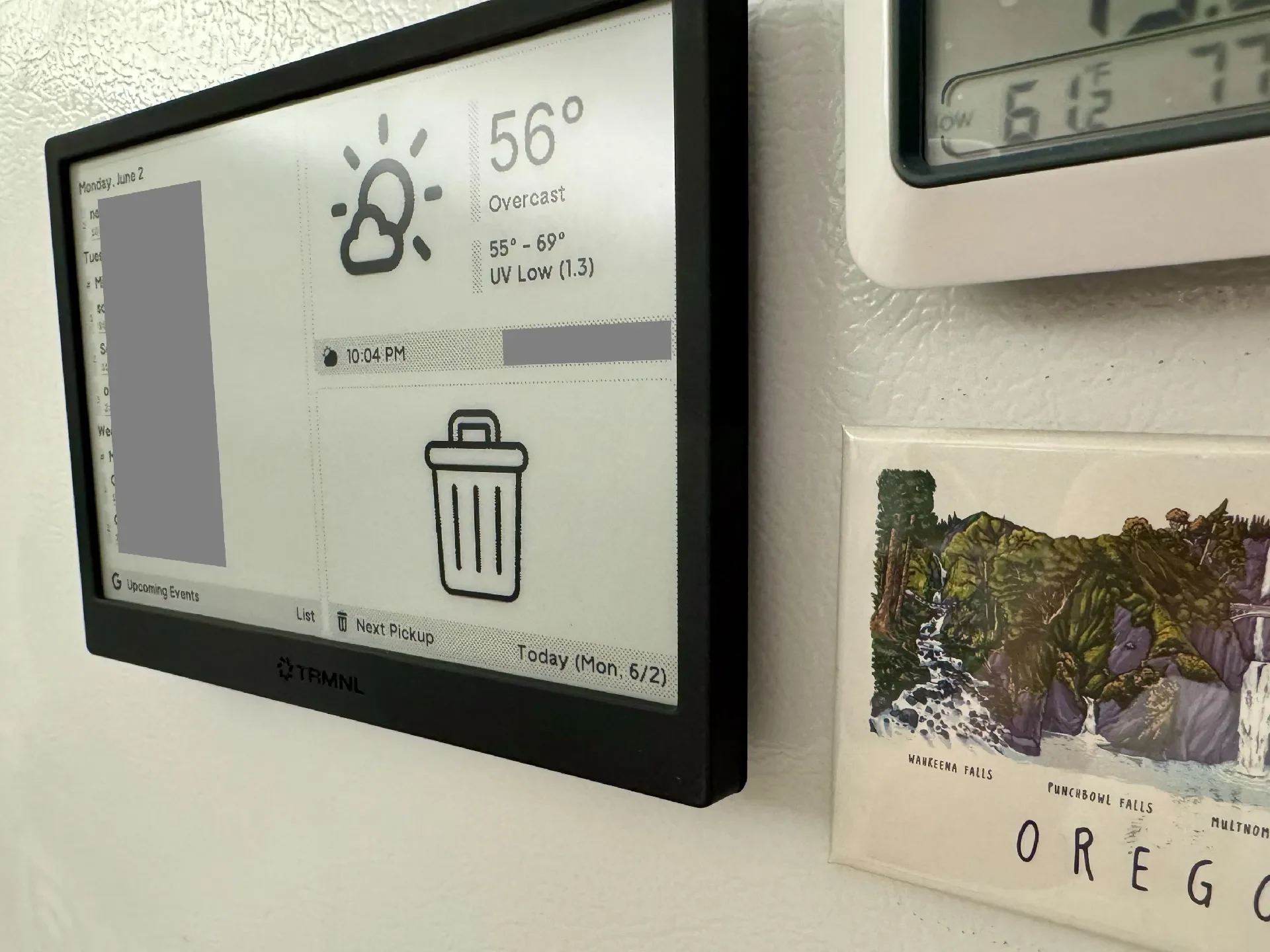

Крепление кнопки TRMNL

Цели дизайна
Гибкий

Используйте кнопку TRMNL, пока он установлен!

Поддерживает как магниты, так и командные полосы.

Бесплатная параметризованная модель Fusion360

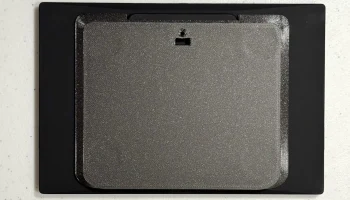

Прочный и стабильный

Плотный контакт как с TRMNL, так и с монтажной поверхностью.

Фиксируется в отверстии для подвешивания TRMNL (опция)

Поддерживает усиление крюка (опция)

Элегантный

Невидимый спереди

Тонкий (смещение ~2 мм от монтажной поверхности)

Скошенные края уменьшают профиль кромки и облегчают демонтаж.

Закругленные углы, удобные для пальцев

Не оставляет следов (магниты никогда не касаются монтажной поверхности)

Никакого клея не требуется, даже для магнитов.

Настройки печати

При печати PETG на фотографиях использовались слои толщиной 0,2 мм, кубическое заполнение 15%, 2 периметра и окрашенные вручную опоры под крючок.

Советы по использованию

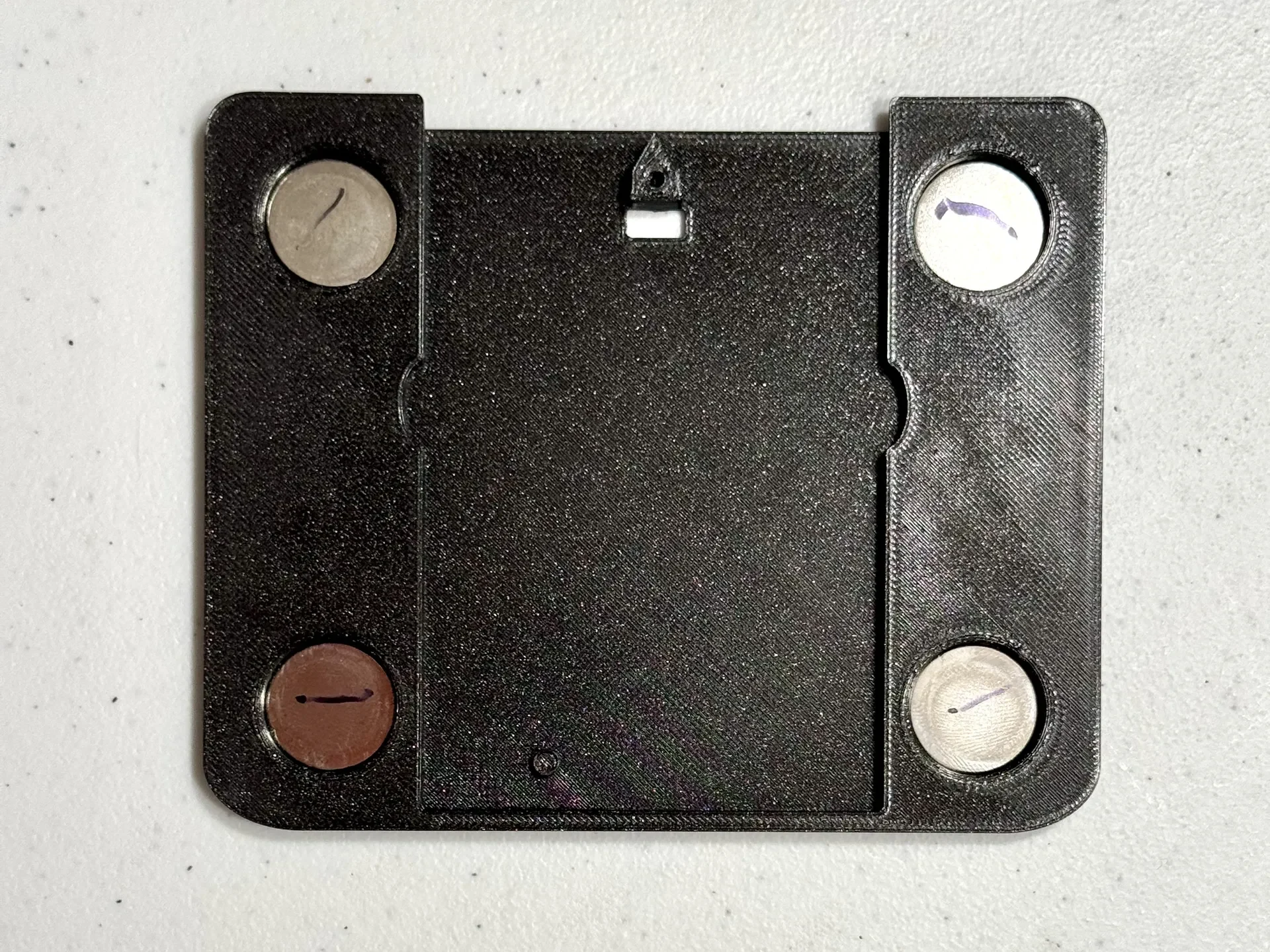

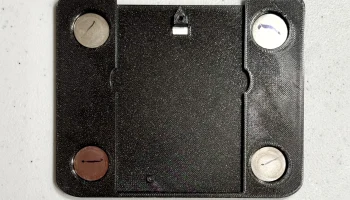

Широкая плоская задняя поверхность поддерживает как полоски управления, так и магниты. Поскольку магниты вставляются со стороны TRMNL, име��тся слой пластика, защищающий монтажную поверхность от царапин и повреждений магнитами. Я использовал по одному неодимовому магниту размером 20x2 мм в каждом углу; вы можете сложить несколько магнитов или использовать более толстые (например, 20x3 мм) для большей безопасности.

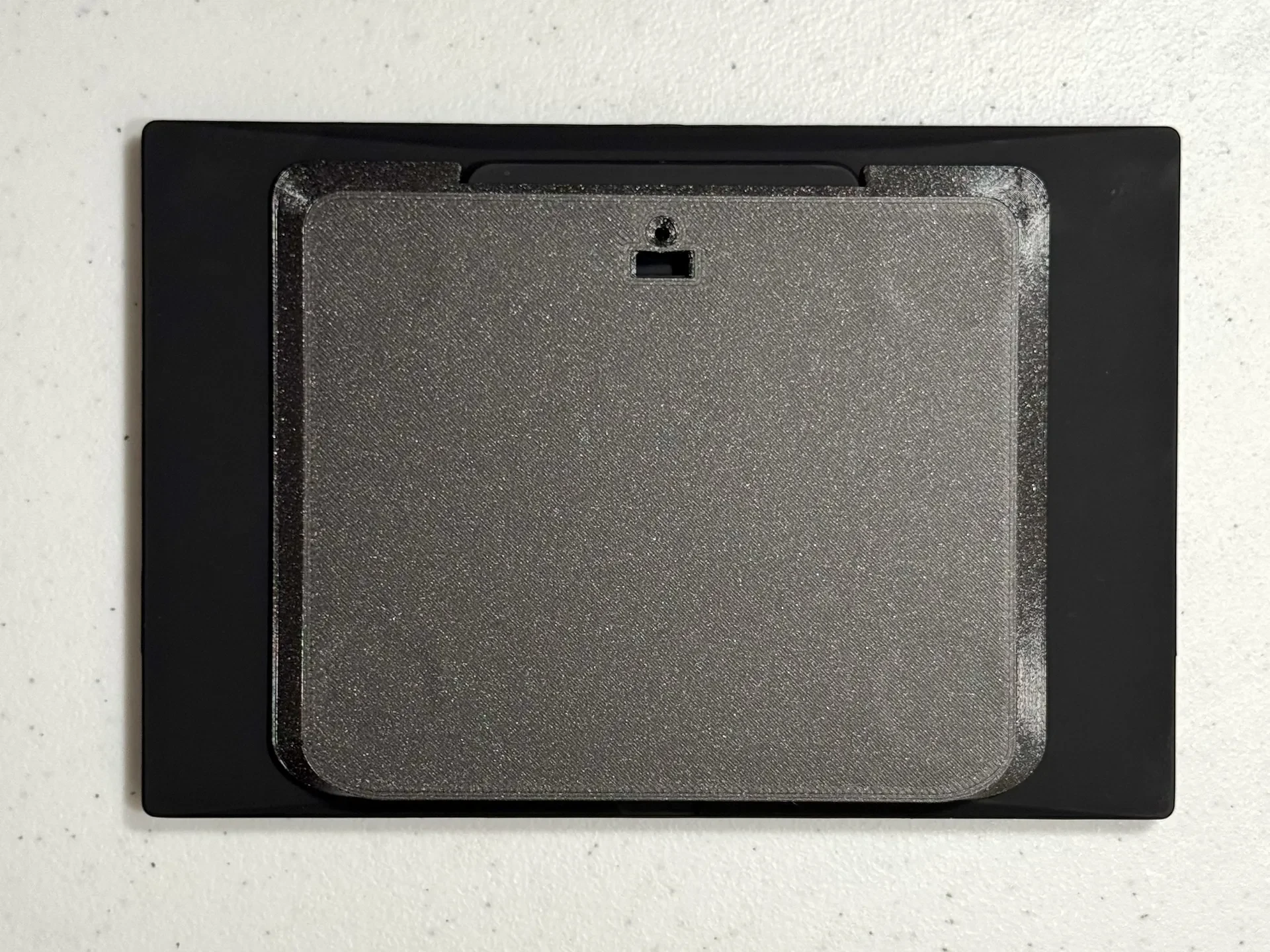

В установленном состоянии кнопка находится слева от логотипа TRMNL на лицевой панели; нажмите здесь (внутри к монтажной поверхности), чтобы активировать кнопку.

Чтобы дополнительно зафиксировать TRMNL на крючке, вставьте небольшую вставку замка с печатным изображением или другой небольшой предмет в прорезь сзади.

Чтобы дополнительно укрепить крючок и предотвратить разделение слоев, вставьте винт с плоской головкой 2,5 мм в отверстие с потайной головкой сзади. (Даже если вы этого не сделаете, периметры вокруг самого отверстия помогут укрепить крючок.)

Предостережения

Точные допуски деталей с прессовой посадкой, таких как магниты и запирающая вставка, будут зависеть от вашего принтера, вашей нити накаливания и т. д. Настройте прилагаемую модель Fusion360 в соответствии со своими потребностями или отрегулируйте размер слайсера, чтобы оптимизировать посадку.

Вы также можете вставить другой предмет в слот замка. В итоге я использовал сложенный кусок бумажного полотенца!

Ссылки

https://www.amazon.com/dp/B09XDZ7NVV (не партнерская ссылка)

https://usetrmnl.com/

Журнал изменений

3036-01-29, версия 6: Исправлены размеры отверстий для магнита (теперь 20,5 мм). Напоминаем, что вы можете загрузить параметризованную модель, чтобы настроить крепление в соответствии с вашими потребностями!
