Чехол для объектива "Момент"

Обновление от 19.10.20

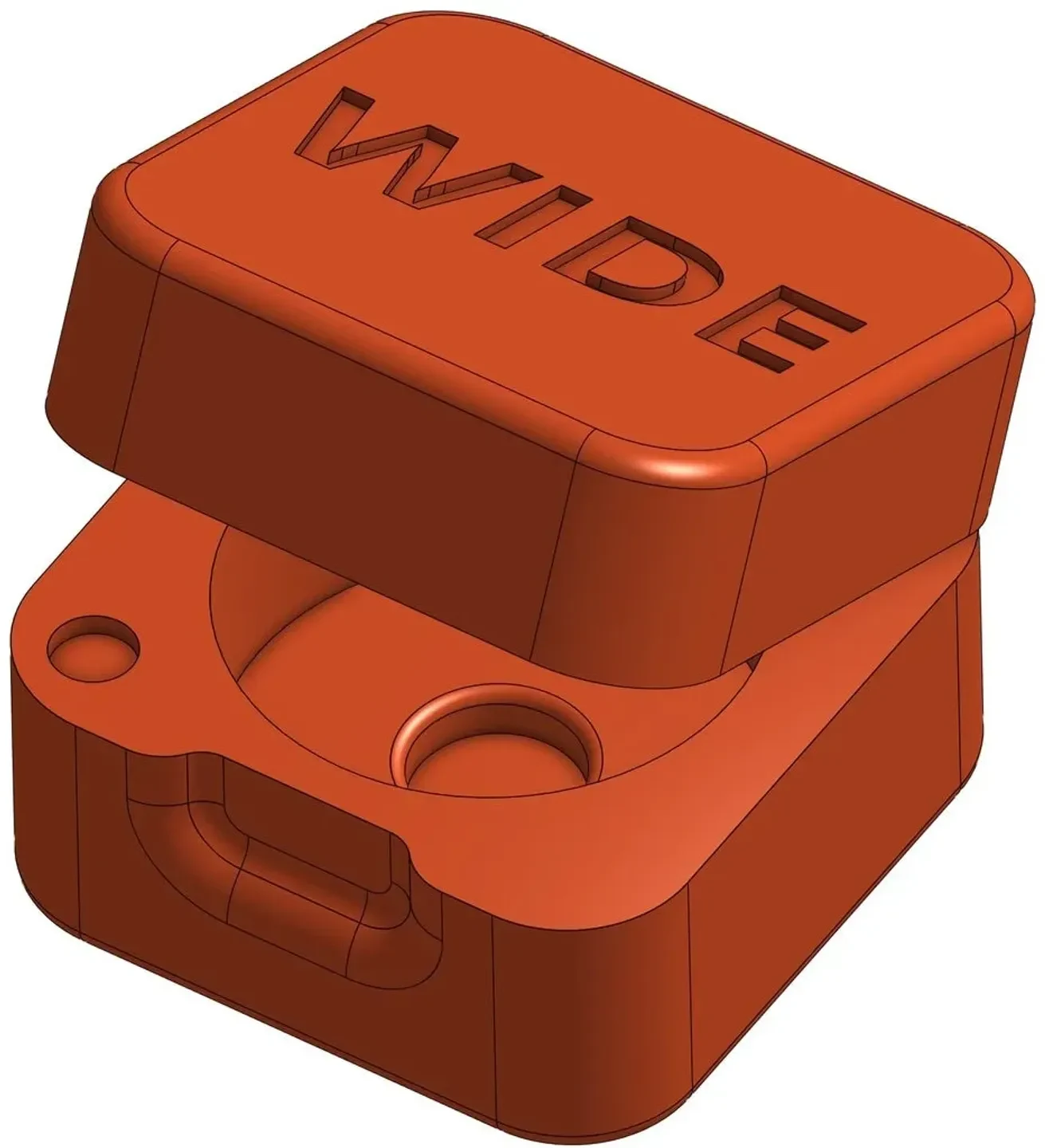

Я добавил новый набор файлов STL, которые подходят только для одного объектива Moment Wide V2.
Вы можете найти этот файл в OnShape и отредактировать его, если хотите. https://cad.onshape.com/documents/4309bde3c456e0cf7f0579c3/w/18419b8364dd02bb56725b19/e/1a98132801d24674f4d6bbbe

Обновление от 01.02.19

Я добавил новый набор файлов STL, которые подходят для нового телеобъектива Moment (он больше)
Ширина на 4 мм шире, чем у v2.

Обновление v2:

Я удалил два задних отверстия для магнитов (с шарниром они не нужны).
уменьшено скругление вокруг верхнего и нижнего края с 3 мм до 2 мм.

Резюме:

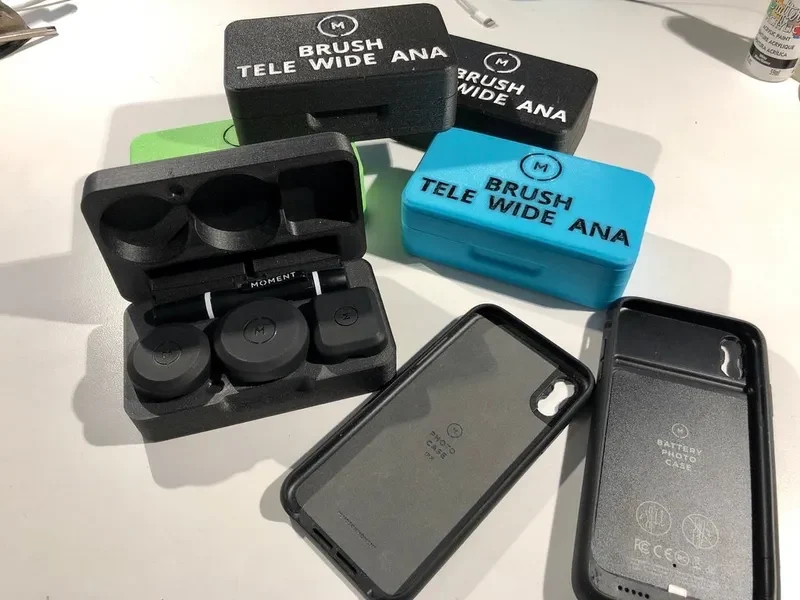

Компания Moment производит объективы для iPhone и телефонов Android. У меня также есть широкоугольный, телеобъектив и анаморфотный объектив с кистью для линз. Я люблю их продукцию.

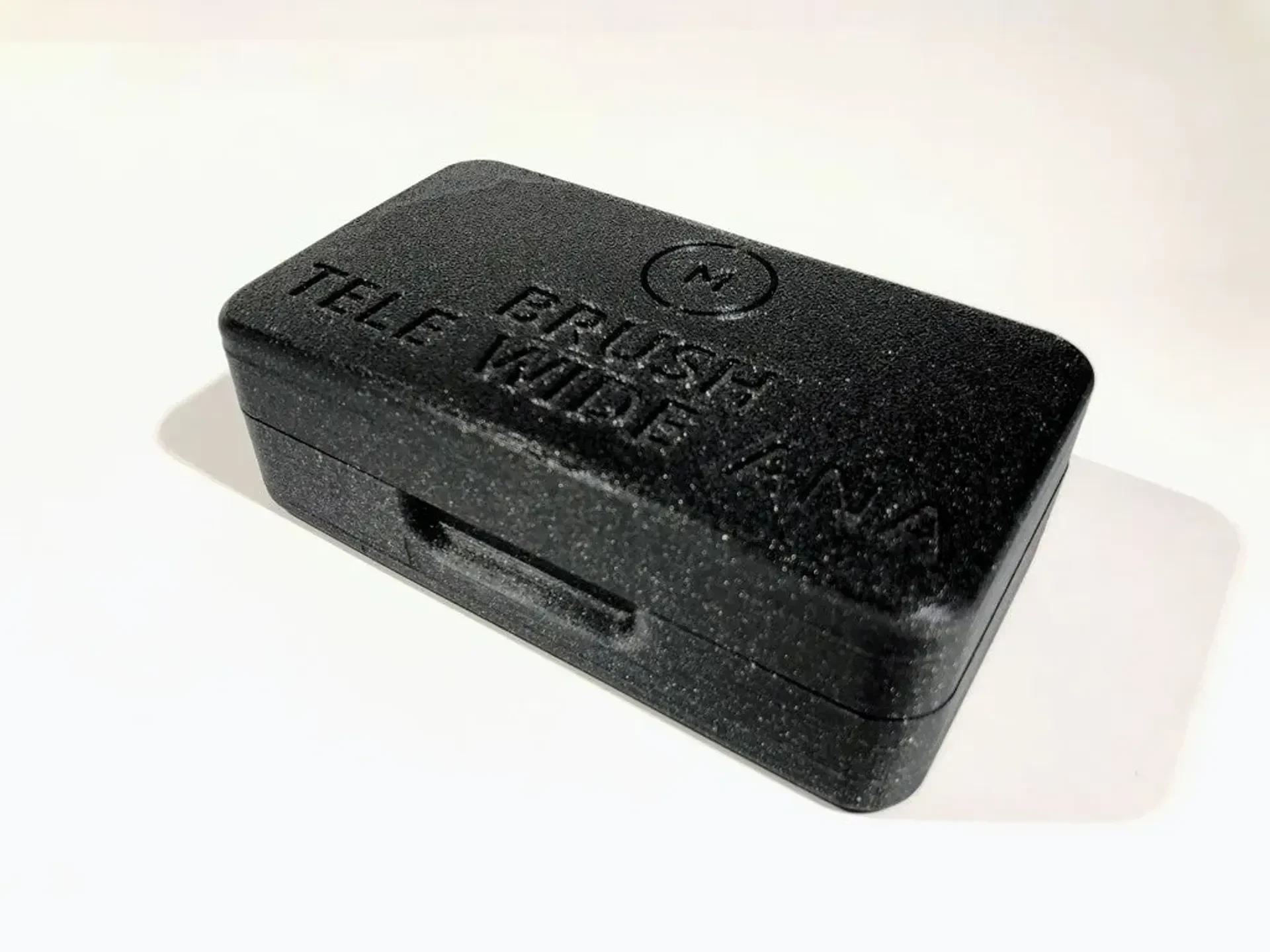

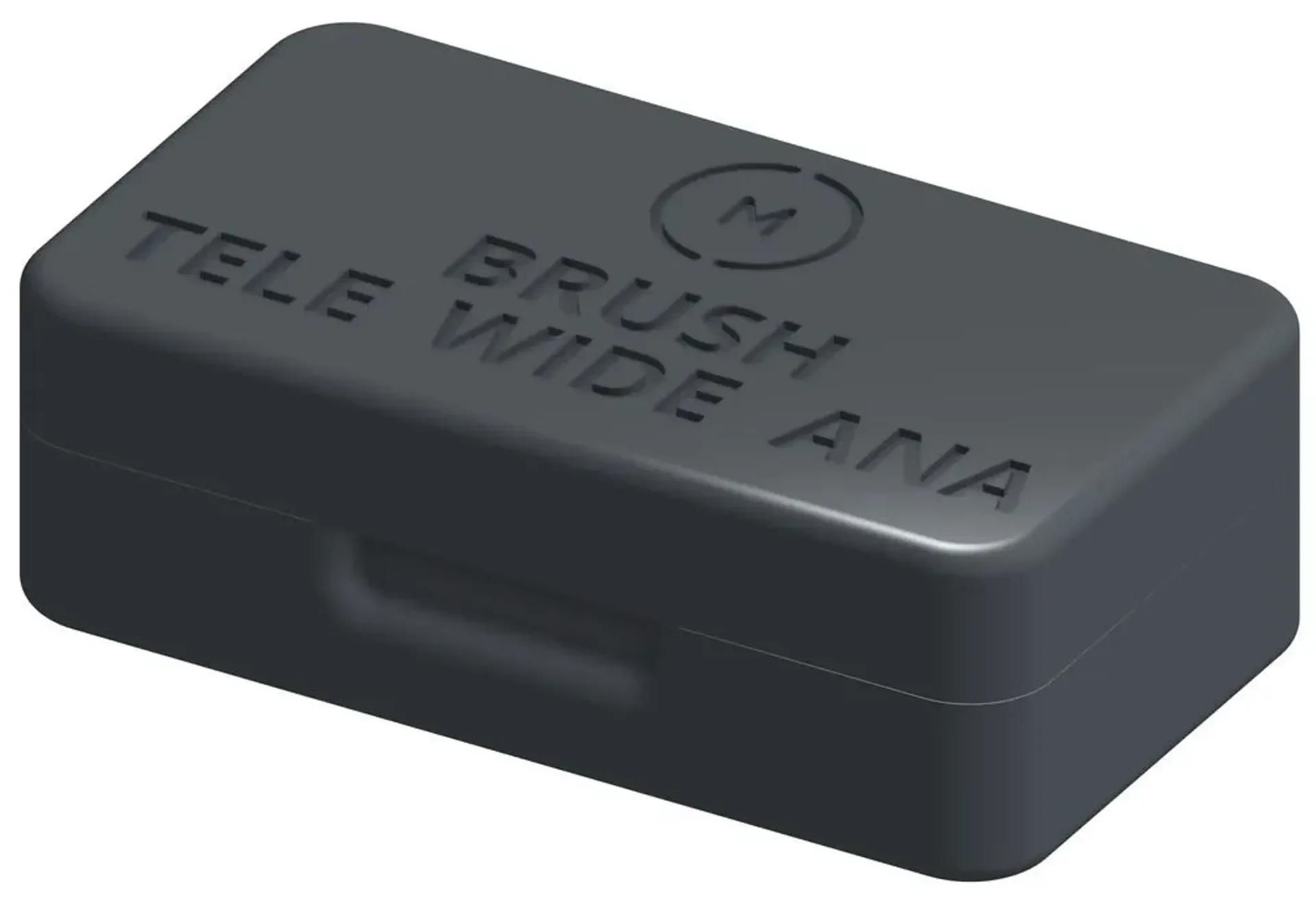

Я сделал простой футляр, в котором можно все переносить, чтобы не беспокоиться о потере каких-либо деталей.

Я постарался сделать корпус максимально маленьким и плотным, не занимая много места.

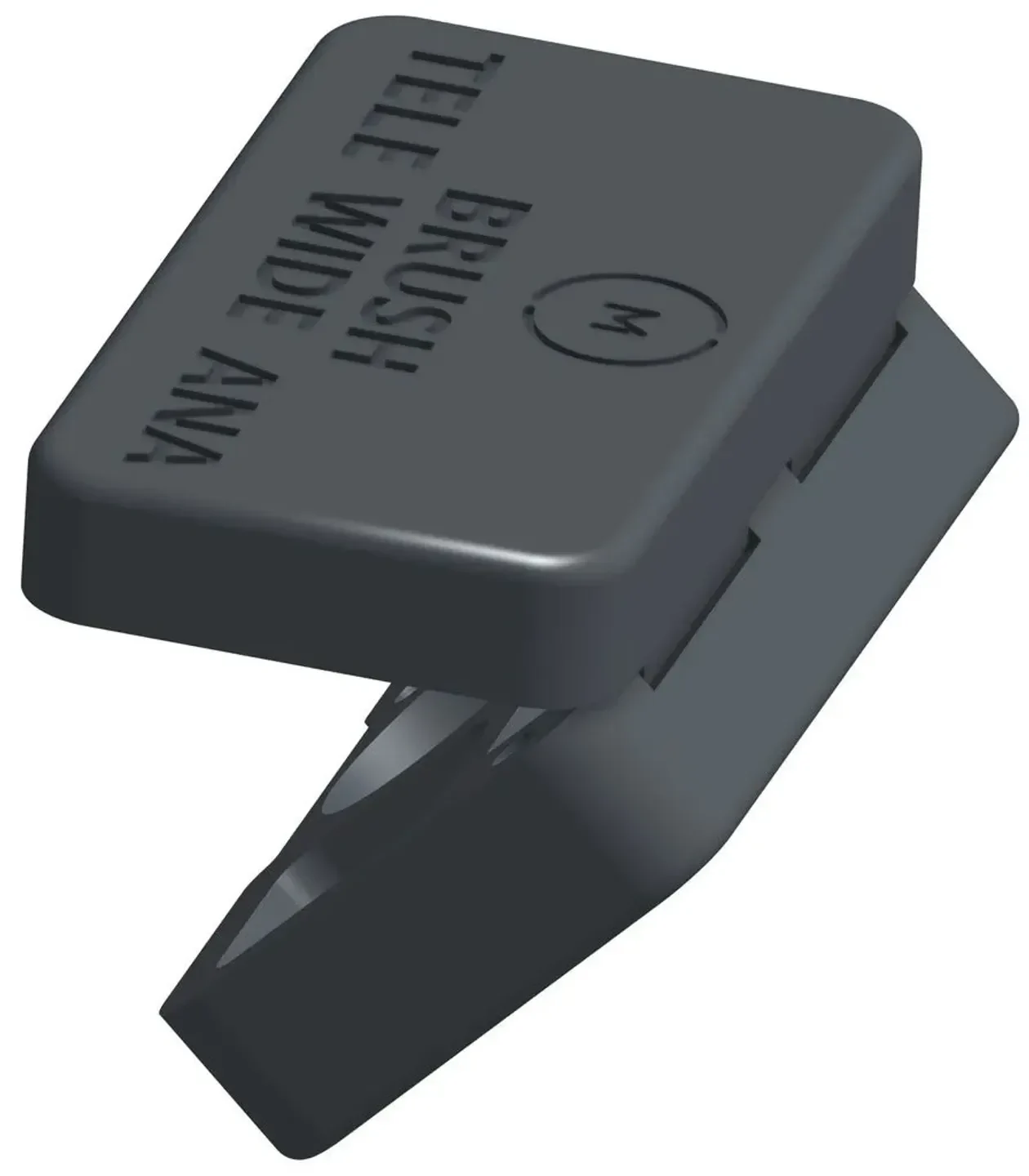

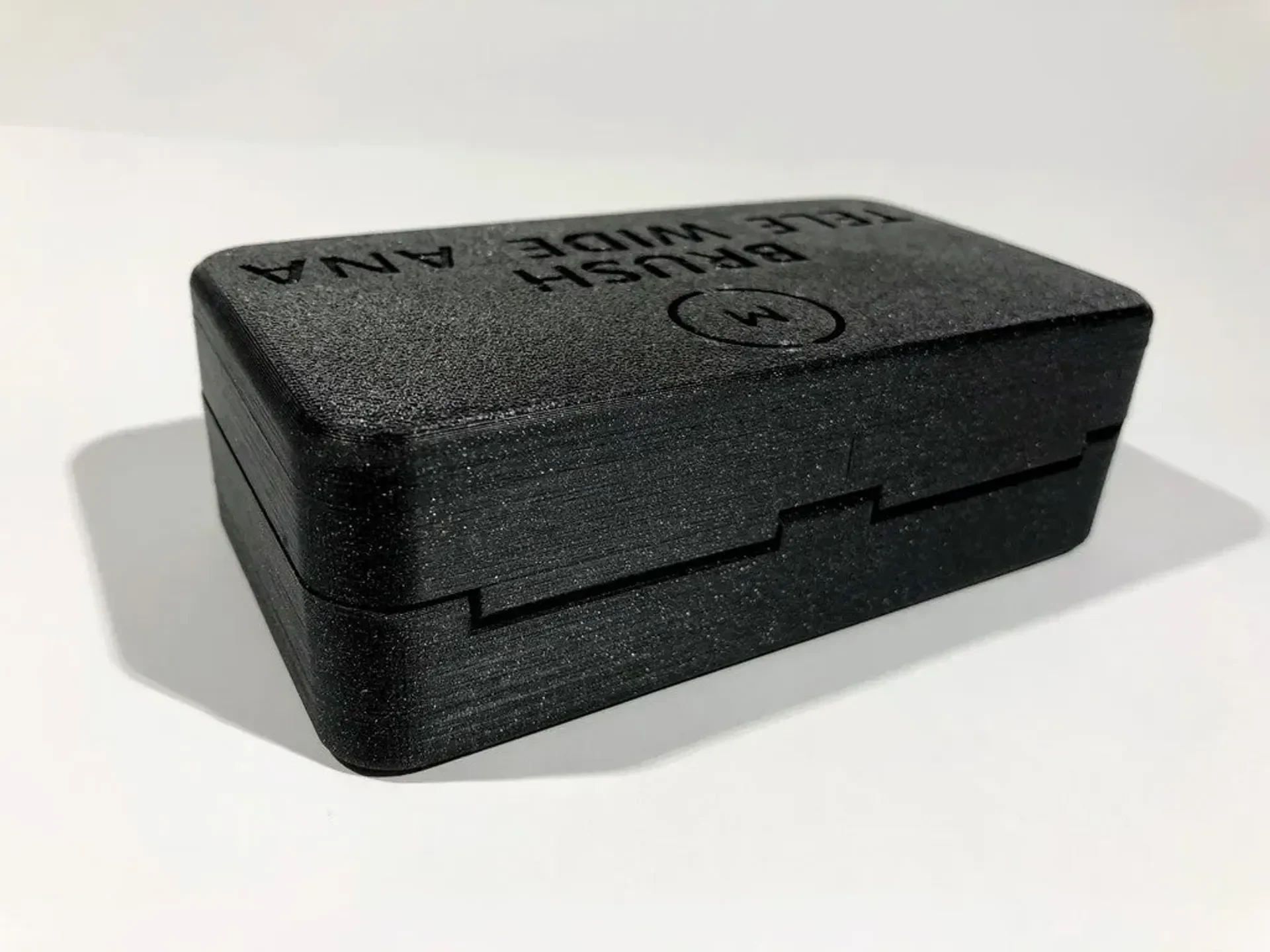

Чтобы прикрепить чехол, просто сложите обе части вместе, поставив их спереди. Затем просто «прижмите» крышку к основанию, и альт, верхняя часть теперь прикреплена.

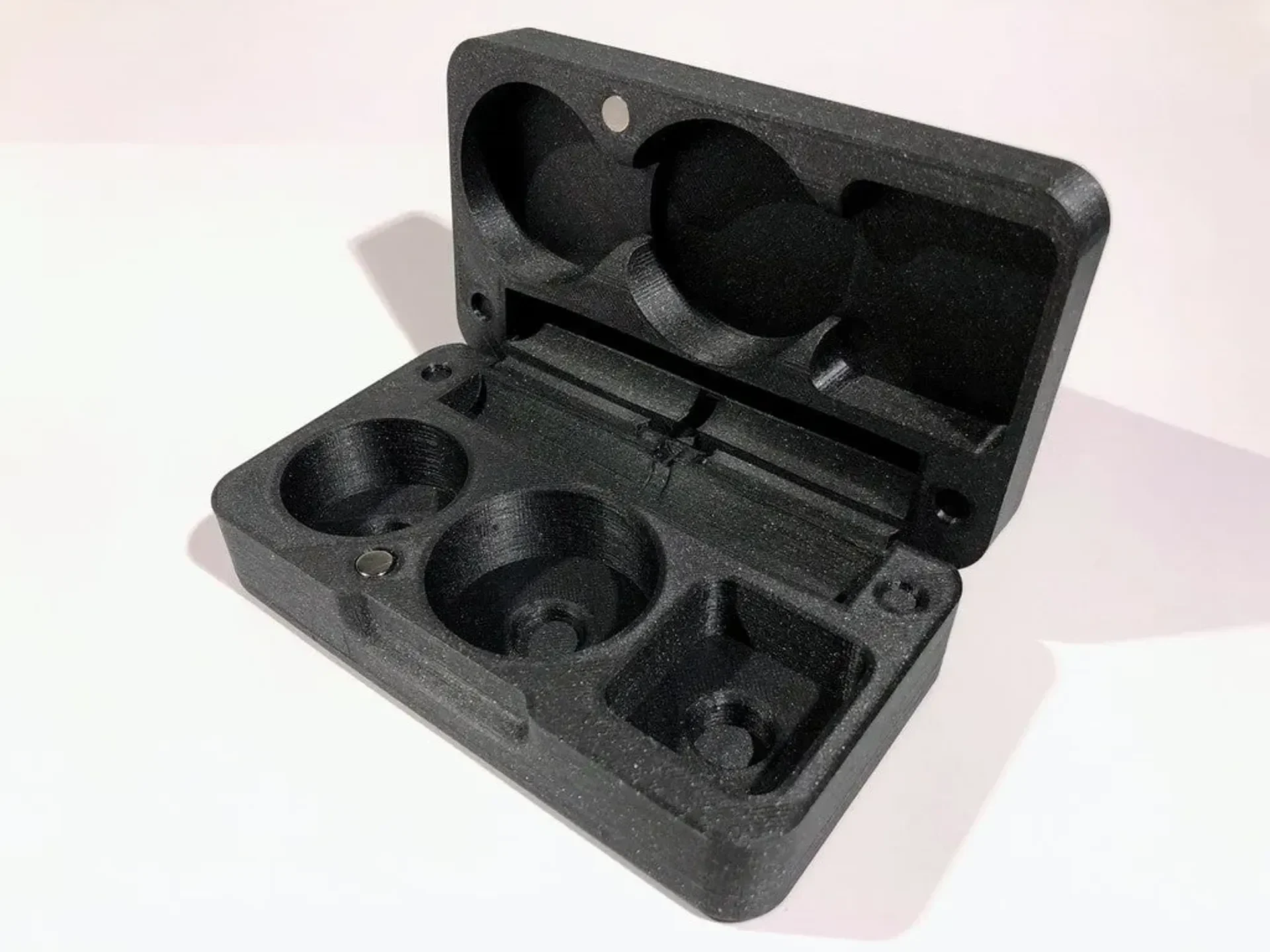

Я проделал несколько отверстий в крышке и основании, чтобы использовать маленькие магниты, чтобы удерживать верхнюю часть закрытой. Я вставил три, но использую только переднюю, потому что это все, что нужно, чтобы удерживать ее закрытой.

Распечатать инструкции
Категория: Держатели и коробки для инструментов Краткое описание

Обновление от 19.10.20

Я добавил новый набор файлов STL, которые подходят только для одного объектива Moment Wide V2.
Вы можете найти этот файл в OnShape и отредактировать его, если хотите. https://cad.onshape.com/documents/4309bde3c456e0cf7f0579c3/w/18419b8364dd02bb56725b19/e/1a98132801d24674f4d6bbbe

Обновление от 01.02.19

Я добавил новый набор файлов STL, которые подходят для нового телеобъектива Moment (он больше)
Ширина на 4 мм шире, чем у v2.

Обновление v2:

Я удалил два задних отверстия для магнитов (с шарниром они не нужны).
уменьшено скругление вокруг верхнего и нижнего края с 3 мм до 2 мм.

Резюме:
Компания Moment производит объективы для iPhone и телефонов Android. У меня также есть широкоугольный, телеобъектив и анаморфотный объектив с кистью для линз. Я люблю их продукцию.

Я сделал простой футляр, в котором можно все переносить, чтобы не беспокоиться о потере каких-либо деталей.

Я постарался сделать корпус максимально маленьким и плотным, не занимая много места.

Чтобы прикрепить чехол, просто сложите обе части вместе, поставив их спереди. Затем просто «прижмите» крышку к основанию, и альт, верхняя часть теперь прикрепле��а.

Я проделал несколько отверстий в крышке и основании, чтобы использовать маленькие магниты, чтобы удерживать верхнюю часть закрытой. Я вставил три, но использую только переднюю, потому что это все, что нужно, чтобы удерживать ее закрытой.

Настройки печати

Бренд принтера:

Пруса

Принтер:

i3 МК3 ММУ 2

Плоты:

Нет

Поддерживает:

Нет

Решение:

0,15 мм

Заполнение:

20%

Нить:
Пруса НОАК Галакси Блэк

Примечания:

Обязательно переверните крышку объектива на 180 градусов в слайсере, чтобы текст оказался внизу. Таким образом, вам не понадобится никакая поддержка.

3 периметра
7 нижних слоев на шапке (определенно перебор)
4 верхних слоя
Узор заливки гироида (подойдет любой узор)
Дополнительные периметры при необходимости были проверены
Положение шва сзади (убедитесь, что петля модели направлена назад)

Пост-печать

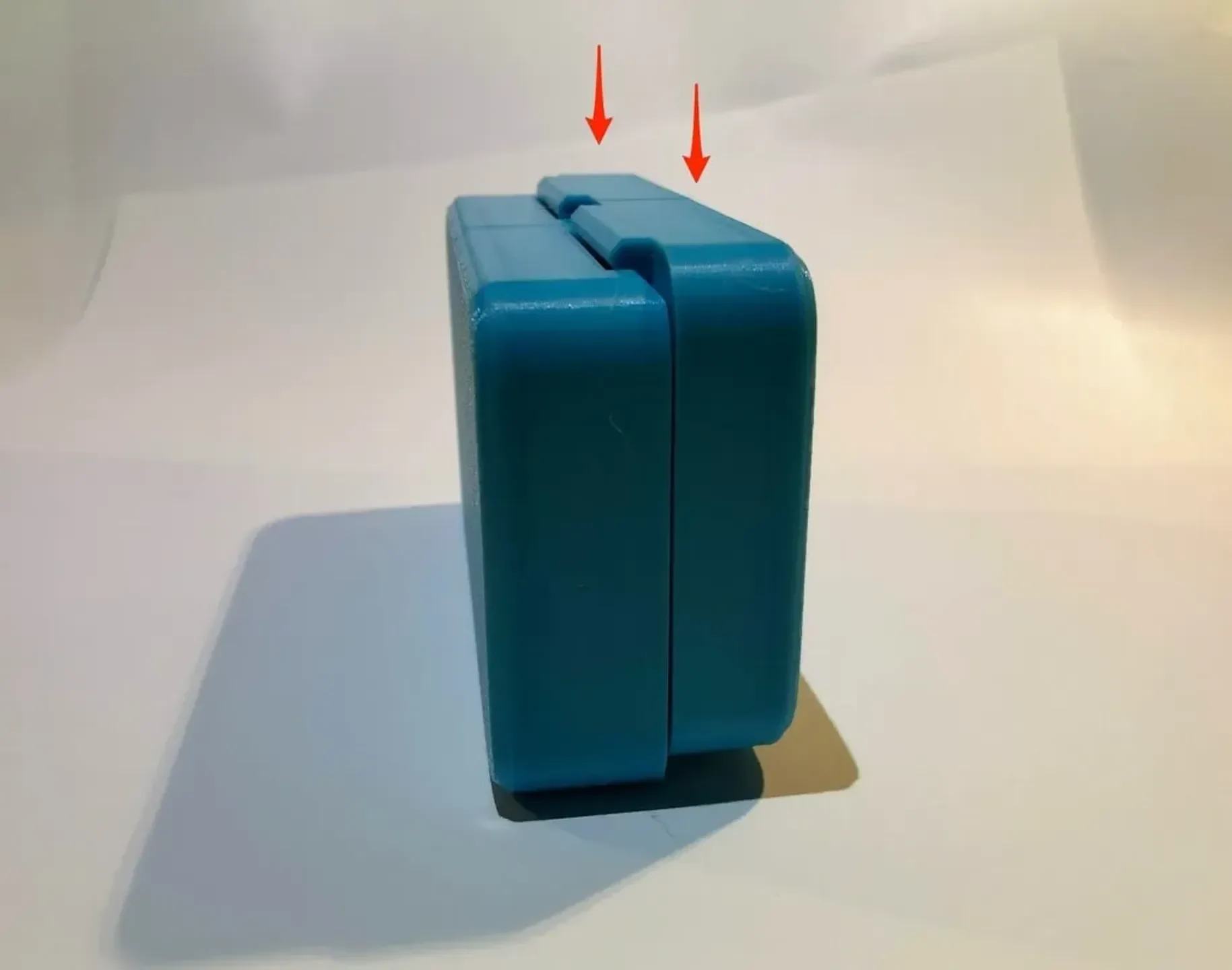

Крепление верхней части корпуса. Держите их вместе и ударьте по нему.

Что касается крепления магнитов размером 1/4 x 1/16 дюйма, вы можете использовать клей или двусторонний скотч 3M.

https://www.amazon.com/Universal-Magnets-Magnetic-Organizers-Fasteners/dp/B077YT1X5F/ref=sr\_1\_3?ie=UTF8&qid=1544582199&sr=8-3&keywords=1%2F4+1%2F16+магниты

Как я это разработал

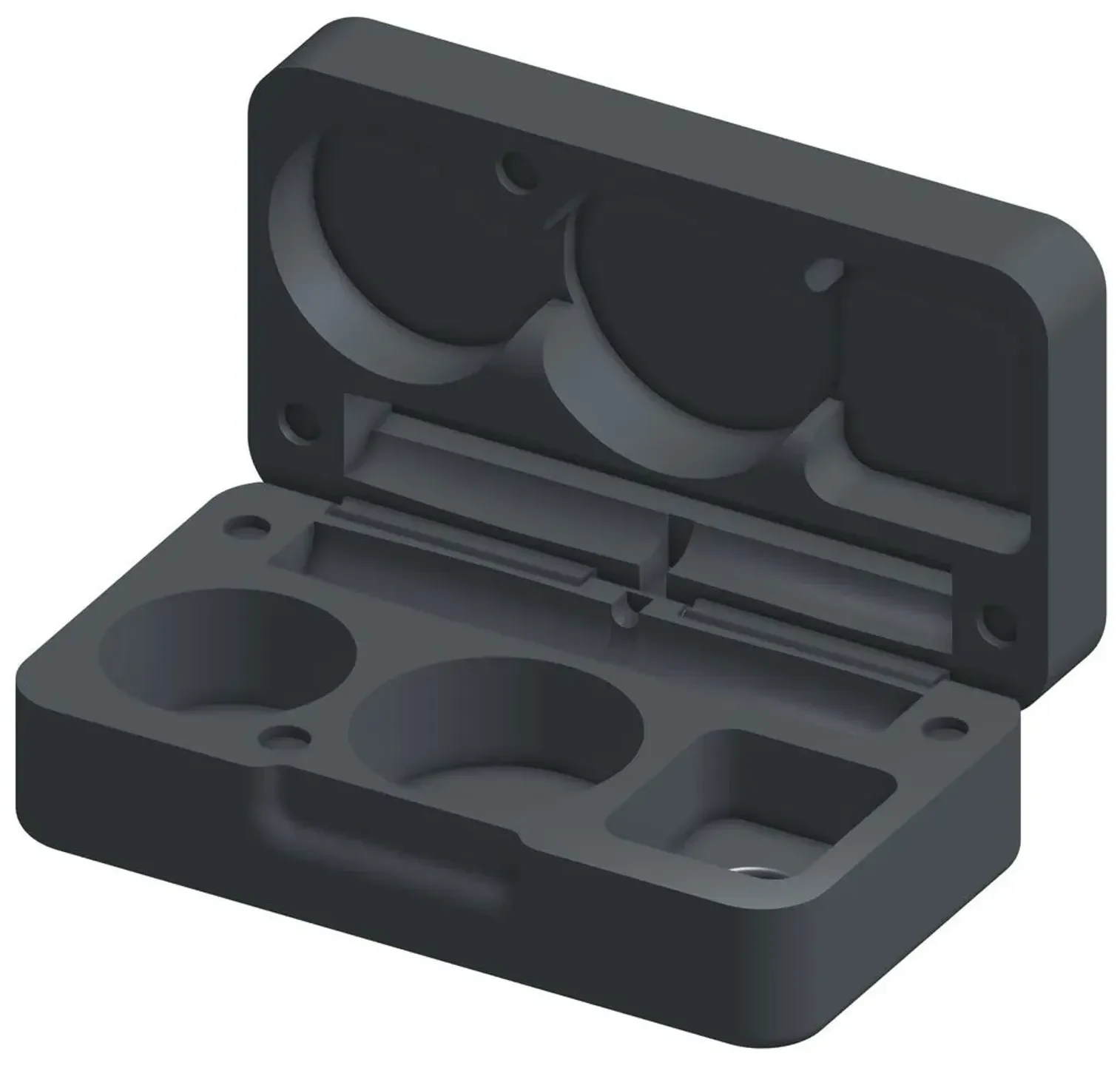

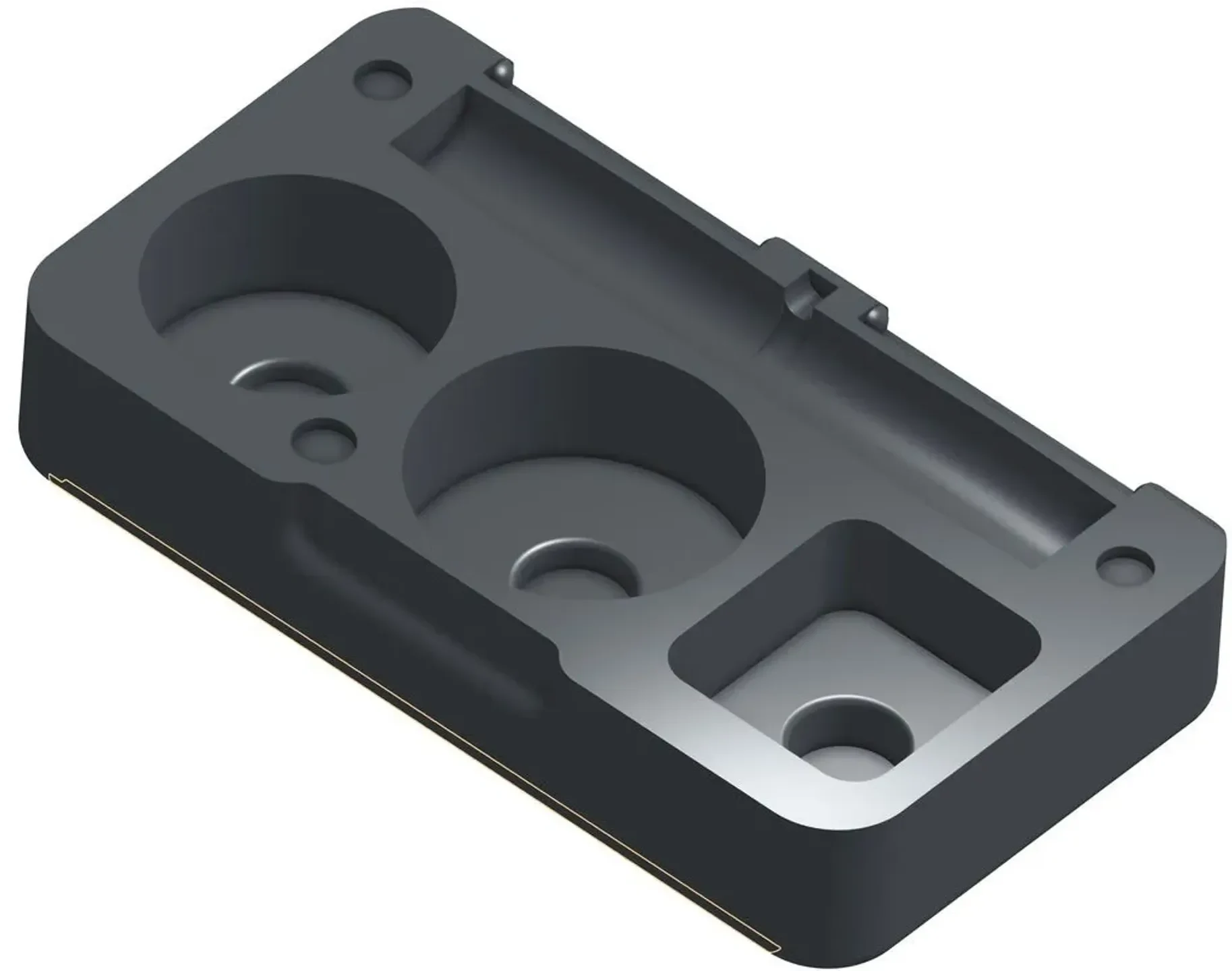

Разработано в OnShape

Если вы хотите иметь доступ ко всем файлам, вы можете создать бесплатную учетную запись OnShape, а затем перейти сюда, чтобы дублировать мой CAD.

https://cad.onshape.com/documents/cfa6af8d80296f11da033411/w/78786c6e69d82458125a3b68/e/35e8a4453b897e294eba7054
