Ремикс оригинальной Puzzle of Evil, который должен решить некоторые проблемы, с которыми я столкнулся в оригинальном дизайне:

Переработанная петля: мне было сложно напечатать полнофункциональную петлю с оригинальным дизайном. Мне пришлось настроить некоторые параметры моего слайсера (Cura), чтобы он двигался, не ломая при этом ничего. Поэтому я просто попробовал другой подход и придумал две разные петли: петлю с гайкой и болтом (с помощью NUT JOB) и магнитную петлю.

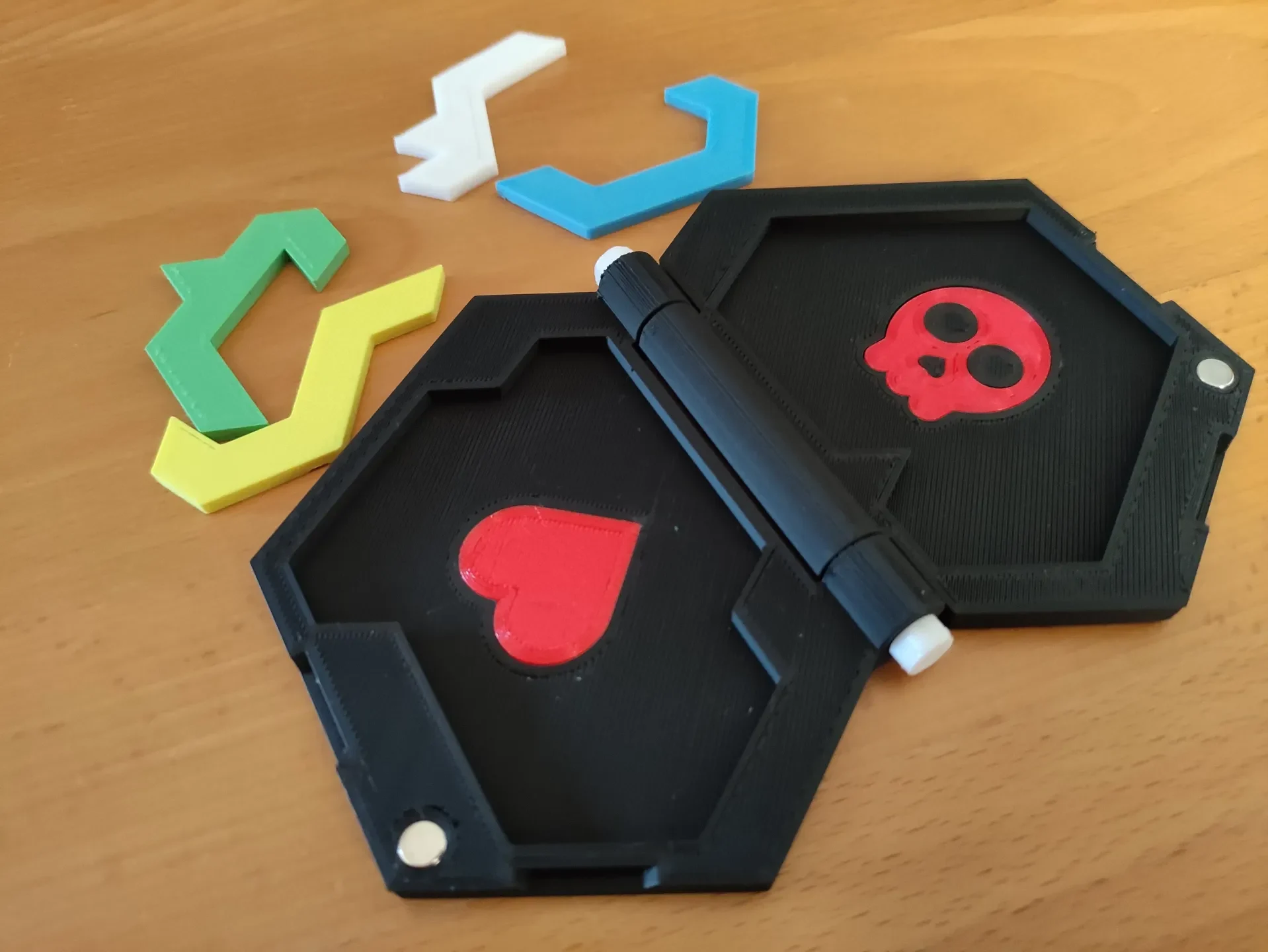

Отдельные детали: новые петли теперь позволяют печатать каждую сторону отдельно, что может предотвратить потерю слишком большого количества материала в случае сбоя и добавить возможность печатать каждую сторону разными цветами.

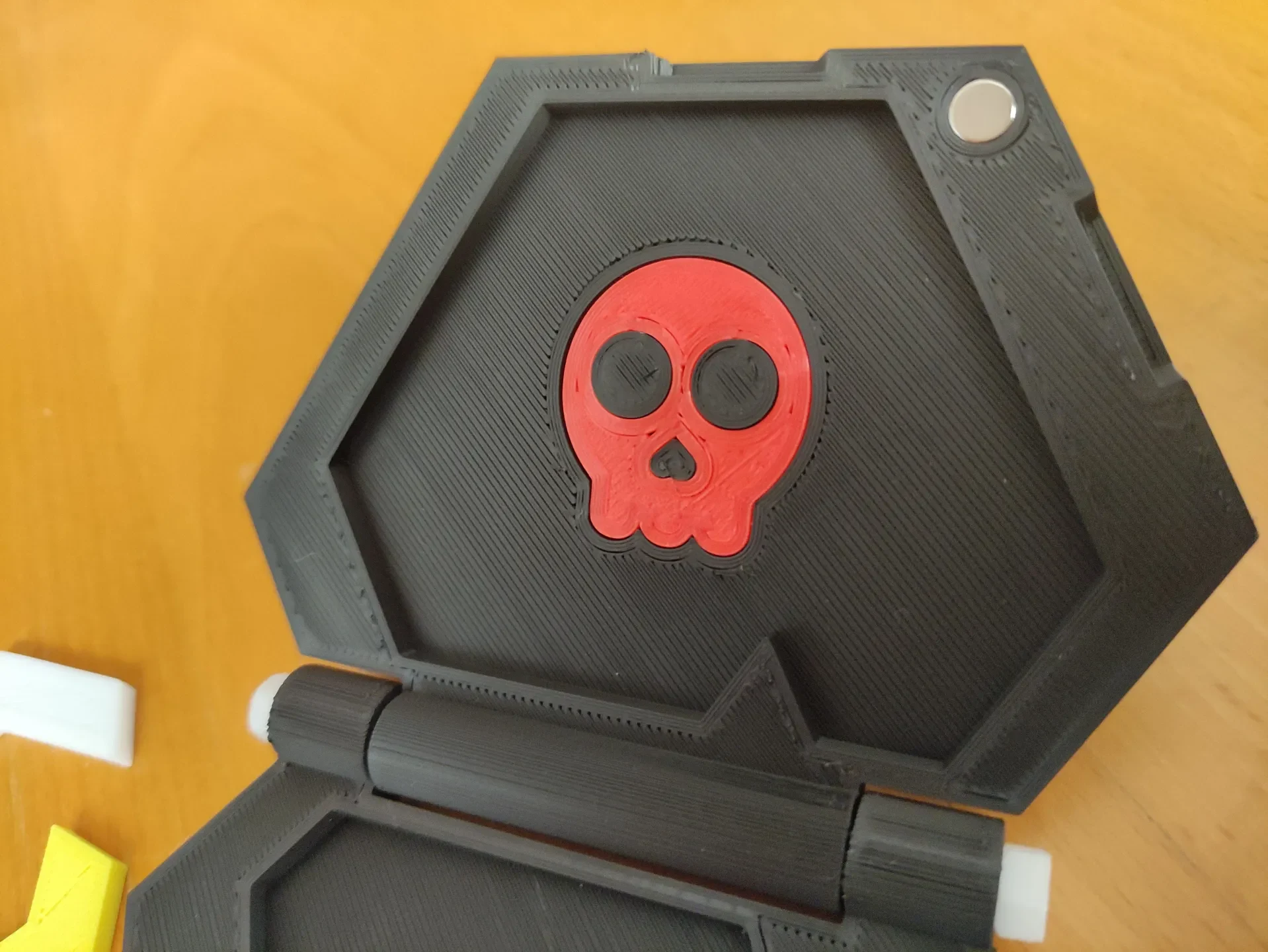

Удалены тексты: метки «ЛЕГКО» и «ЖЕСТКО» создавали некоторые артефакты по краям и не позволяли мне правильно разместить отверстие большего размера для закрывающих магнитов. Поэтому я решил избавиться от них и заменил их значками, которые можно вставить в каждое место головоломки. Это также дает возможность печатать их в разных цветах, что придает объекту немного больше глубины.

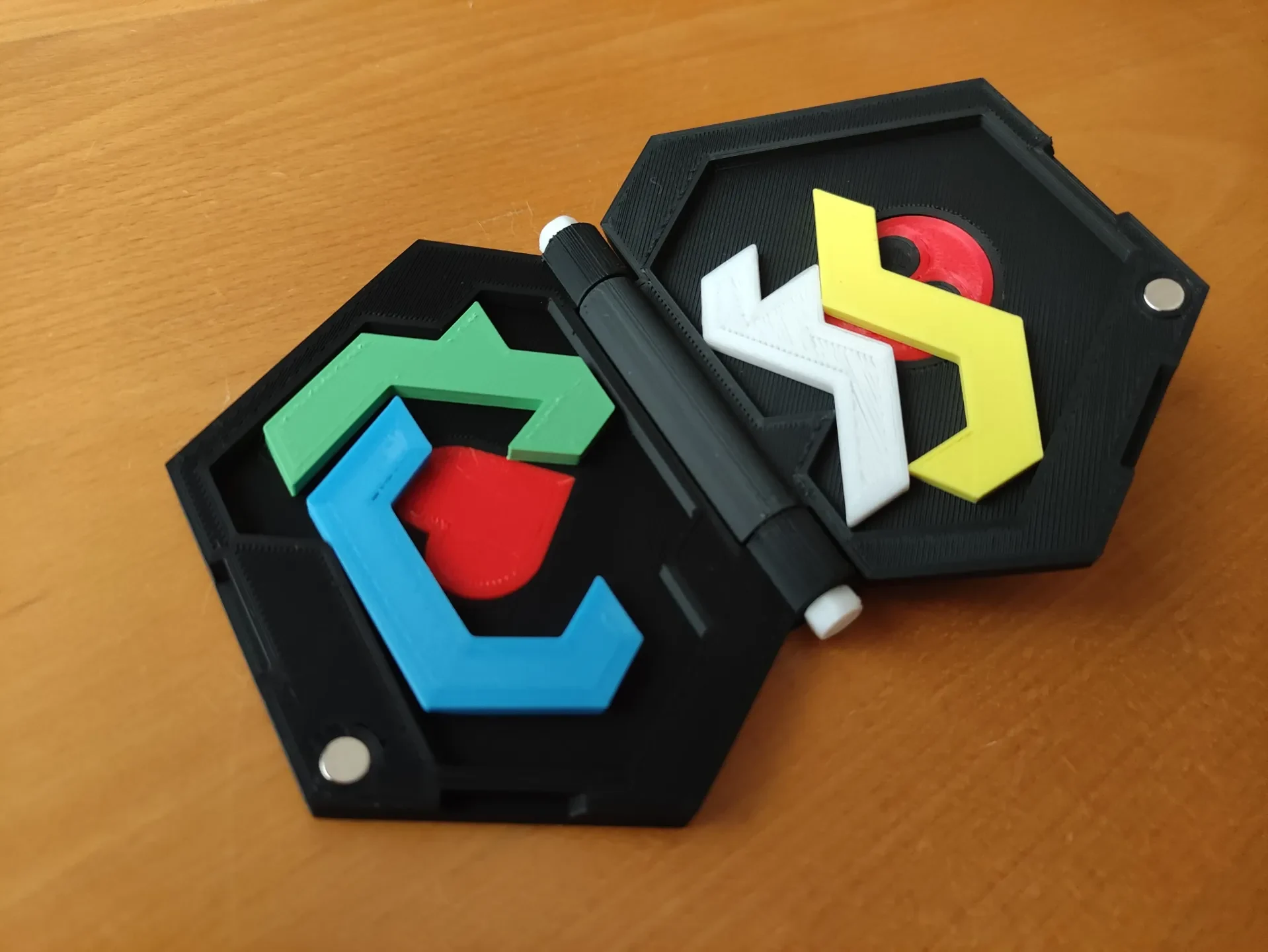

Более глубокое пространство для головоломки: в оригинальном дизайне я не мог найти способ закрыть раскладушку полностью (без зазора), между обеими сторонами всегда был небольшой зазор. Поэтому я просто уменьшил пространство головоломки с каждой стороны, сохранив исходные размеры деталей.

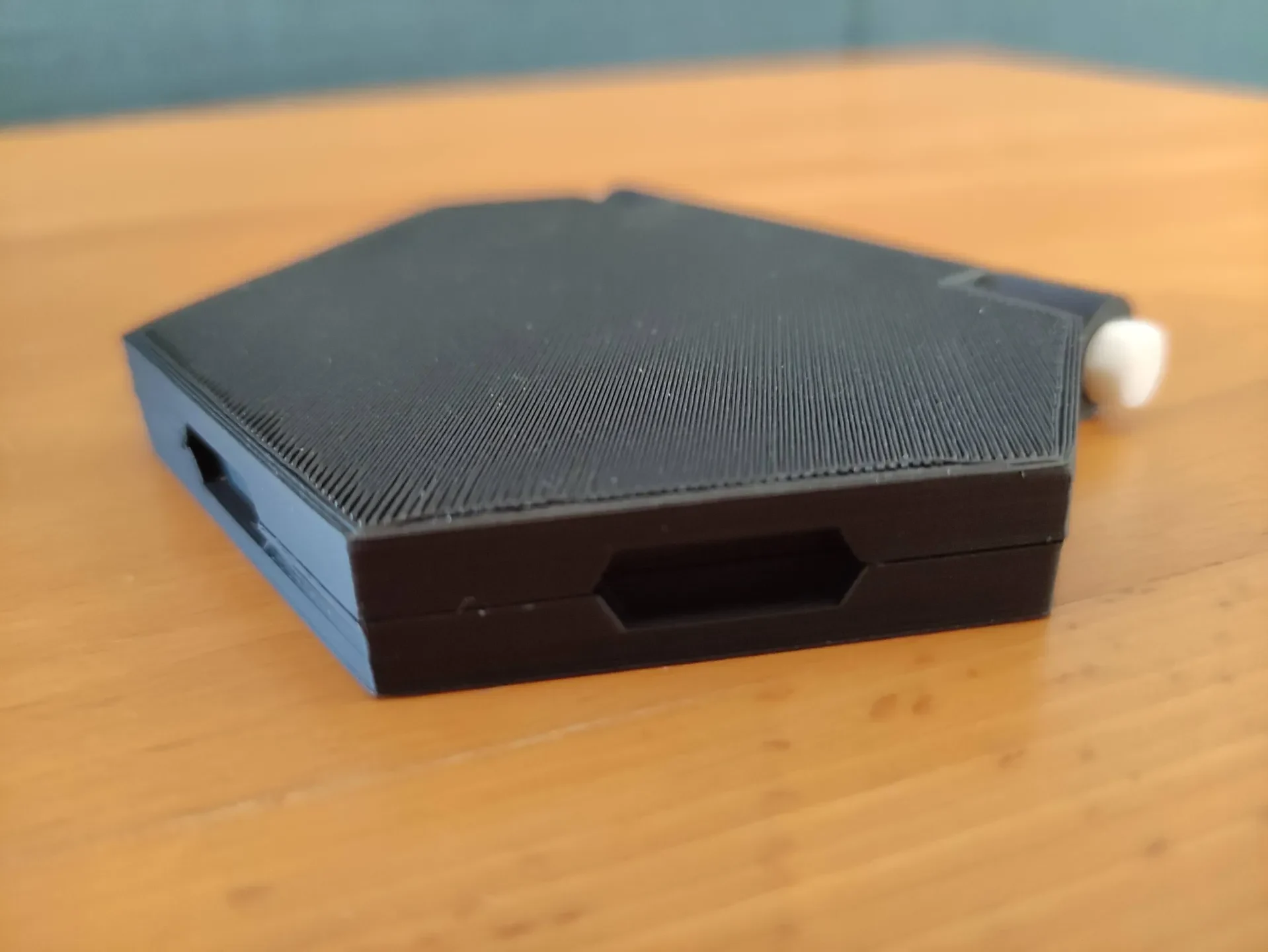

Боковые отверстия: я просто добавил несколько отверстий по бокам каждой части, чтобы можно было открывать раскладушку большими пальцами.
Инструкции по сборке
Вы можете распечатать каждую деталь в любом цвете.
Магнитные отверстия предназначены для магнитов размером 6 x 3 мм.
Для любой версии распечатайте эти файлы:
«сердце»
«череп»
«кусок_А»
«кусок_Б»
«кусок_C»
«кусок_D»

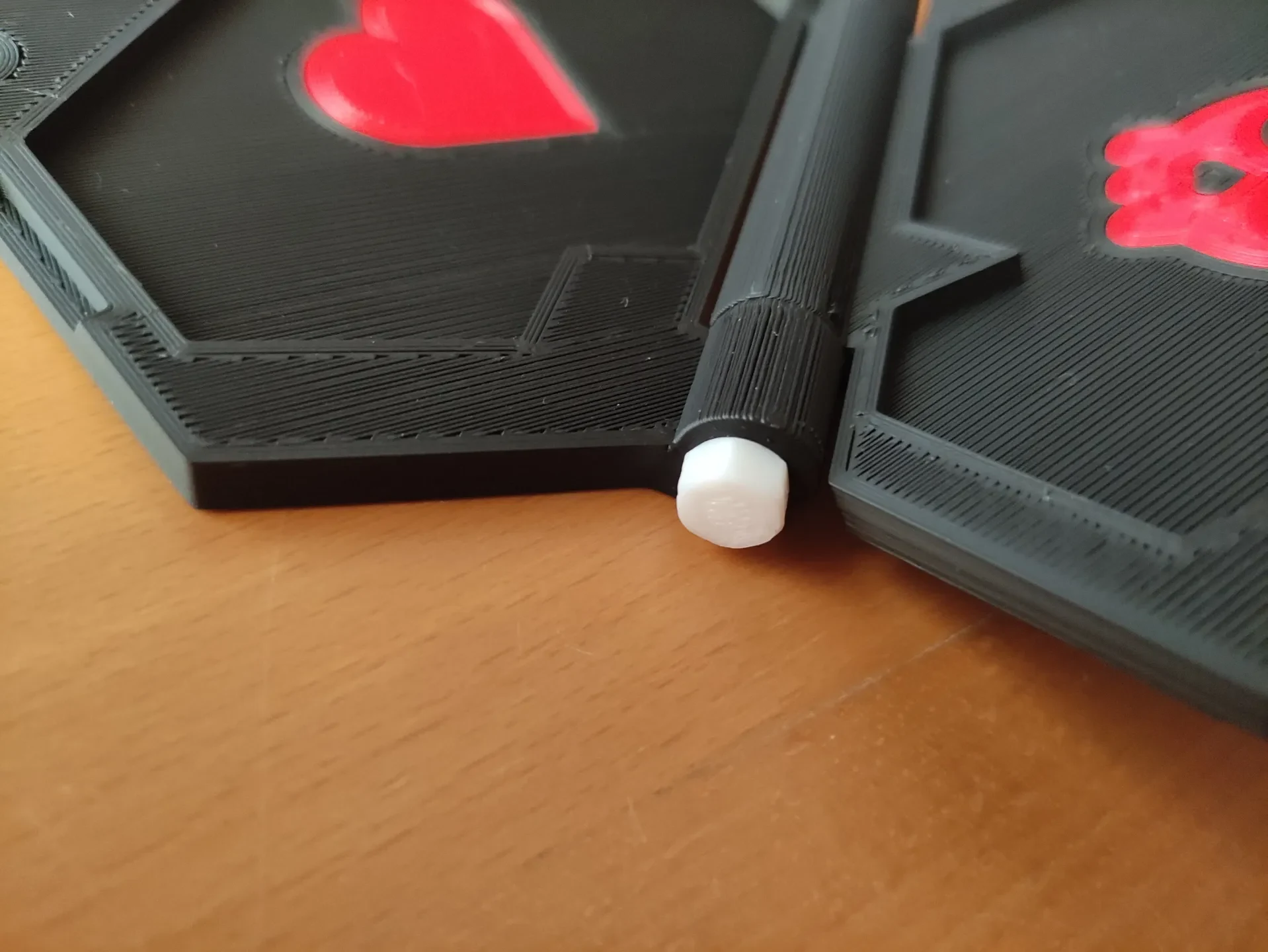

При печати версии шарнира с гайками и болтами:
Распечатайте эти файлы:
«nut_bolt_easy_part»
«nut_bolt_hard_part»
«орех»
«болт»
Правильно выровняйте «nut_bolt_easy_part» и «nut_bolt_hard_part»
Поместите «evil_bolt» вдоль выровненных частей.
Прикрутите «evil_nut» к наконечнику «evil_bolt».
При печати версии с магнитным шарниром:
Распечатайте эти файлы:
«магнитная_простая_часть»
«магнитная_жесткая_часть»
Вставьте магнит в каждое отверстие петли (обратите внимание на полярность магнитов, они должны притягиваться к каждому шарнирному соединению), приклейте их, если они не держатся на месте.
Просто зафиксируйте две части с помощью магнита.

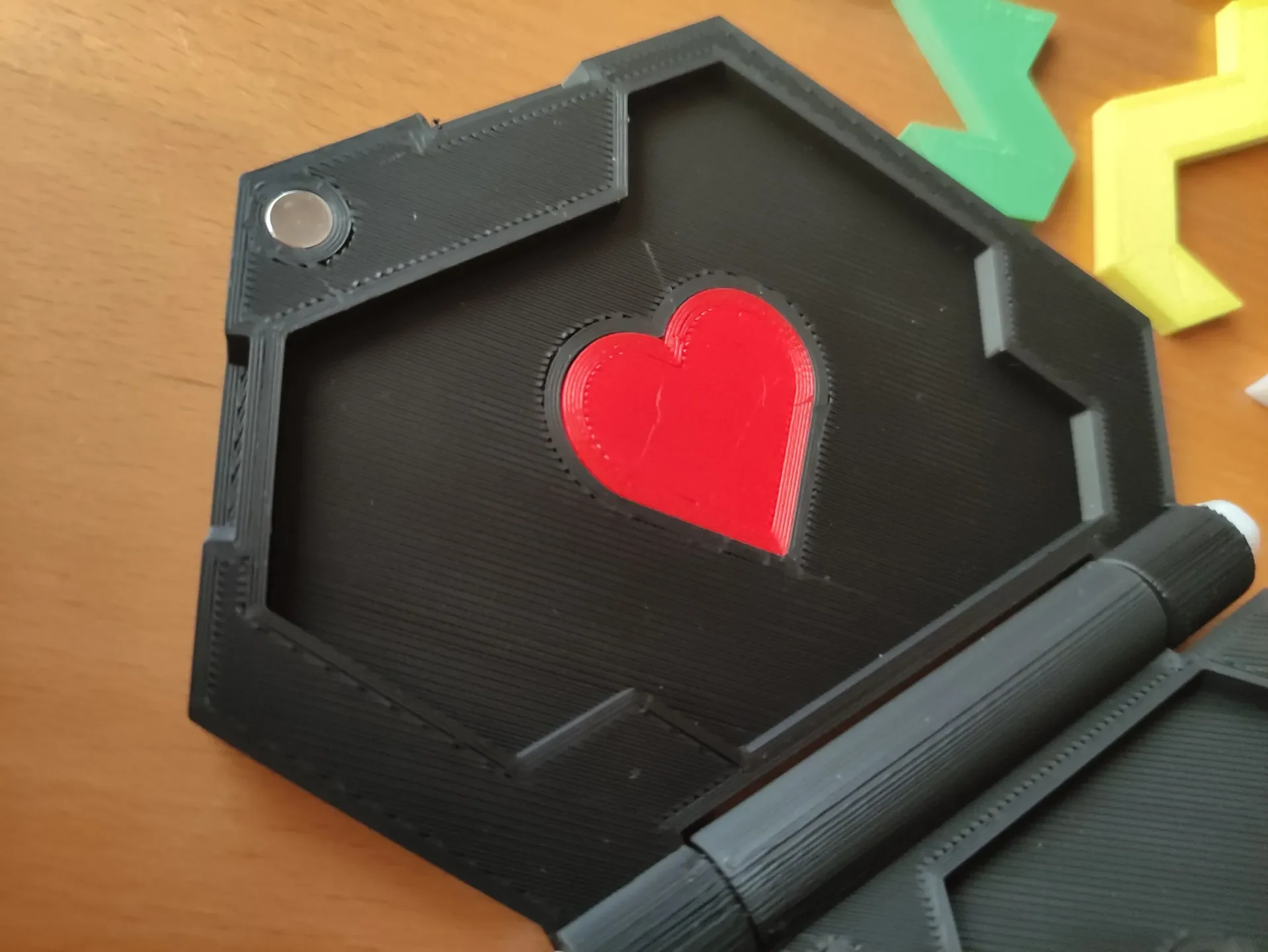

Наконец, прикрепите магнит к каждому боковому отверстию, при необходимости приклейте их.
И все готово :)
