Магнитная шланговая муфта 152 мм (150 мм).........

Я купил лазерный резак, а вентиляционная труба представляет собой трубку из ПВХ диаметром 152 мм. Чтобы облегчить себе жизнь, когда он не используется, я сделал эти шланговые соединения так, чтобы трубу можно было просто отсоединить, когда это необходимо. Я также сделал переходник, который может опираться на плоскую поверхность для выхода. Трубы такого типа используются и в стиральных машинах, так что они тоже подойдут.

Для крепления трубы из ПВХ я использовал 6 винтов М4, гайки и шайбы, проткнул трубу и установил ее по внутреннему диаметру.

В качестве магнитов я использую неодимовые магниты размером 8х5 мм. Некоторые из них могут оказаться тугими, а некоторые — свободными, поэтому при необходимости используйте клей. Во всех деталях есть отверстия, которые помогут при необходимости снова снять магниты.

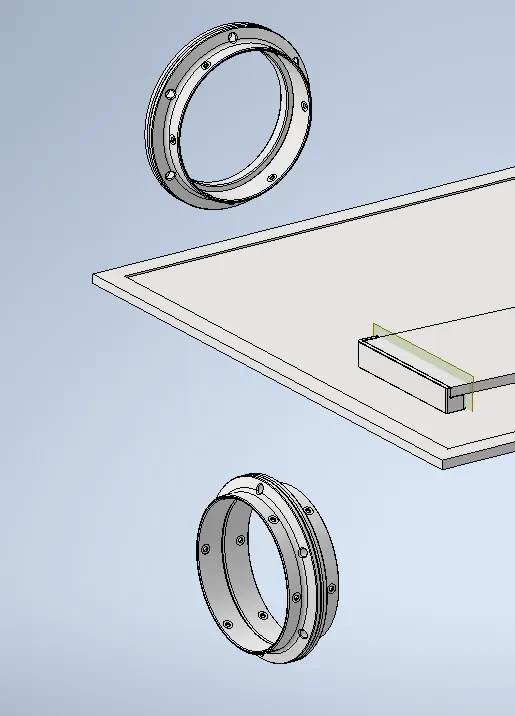

Я бы порекомендовал короткую трубку из ПВХ от вашей машины, прикрепленную к одному из них с помощью юбилей��ого зажима, а затем промежуточную трубу со шланговой муфтой, идущей к выходу. Используйте листовое соединение, которое можно прикрепить к плоской поверхности с помощью пенопластовой ленты или другого подобного клея.

Как обычно, файлы шагов доступны для тех, кто хочет изменить их под себя.

РЕДАКТИРОВАНИЕ: я добавил дубликат стиля «Шланг к шлангу» с трубкой меньшего размера, чтобы вместо винтов можно было прикрепить юбилейный зажим. На случай, если это облегчит задачу. Я не проверял это, поэтому при необходимости используйте файл STEP для корректировки.
