Модульное хранилище шлифовальных дисков.........

Фон

Существует множество моделей хранения шлифовальных дисков. У всех тех, что я пробовал, есть один недостаток, который часто меня тормозит: все диски одинаковой зернистости хранятся вместе в одном лотке или слоте. Это приводит к двум проблемам:

Когда я иду за диском, диски слипаются, и в итоге я вытаскиваю все диски с этим песком за один раз. Это особая проблема с сетевыми дисками, такими как Abranet от Mirka или Cubitron от 3M.
Поскольку все диски лежат вместе, то когда я вижу, что один выглядит немного уставшим, я ленюсь и беру следующий, а старый оставляю в стопке. Со временем это приводит к тому, что все диски данной зернистости используются параллельно, и я оказываюсь в ситуации, когда кажется, что у меня много дисков, но на самом деле ни один из них действительно не подходит для работы.

Я хотел, чтобы система хранения не только вмещала все мои диски (я часто покупаю их упаковками по десять штук), но и хранила «текущий» диск заданной зернистости отдельно от еще неиспользованных. Идея состоит в том, что когда я решаю, что «текущий» диск готов, я выбрасываю его и загружаю следующий неиспользованный диск из стека. И когда стопка иссякает, я знаю, что пора заказать новую пачку этого песка.

Я не смог найти такую ​​систему, поэтому разработал э��у.

Основные моменты
Полностью модульная система хранения шлифовальных дисков.
Параметрический — см. раздел «Настройка» ниже, чтобы узнать, как настроить его в соответствии с вашими потребностями.

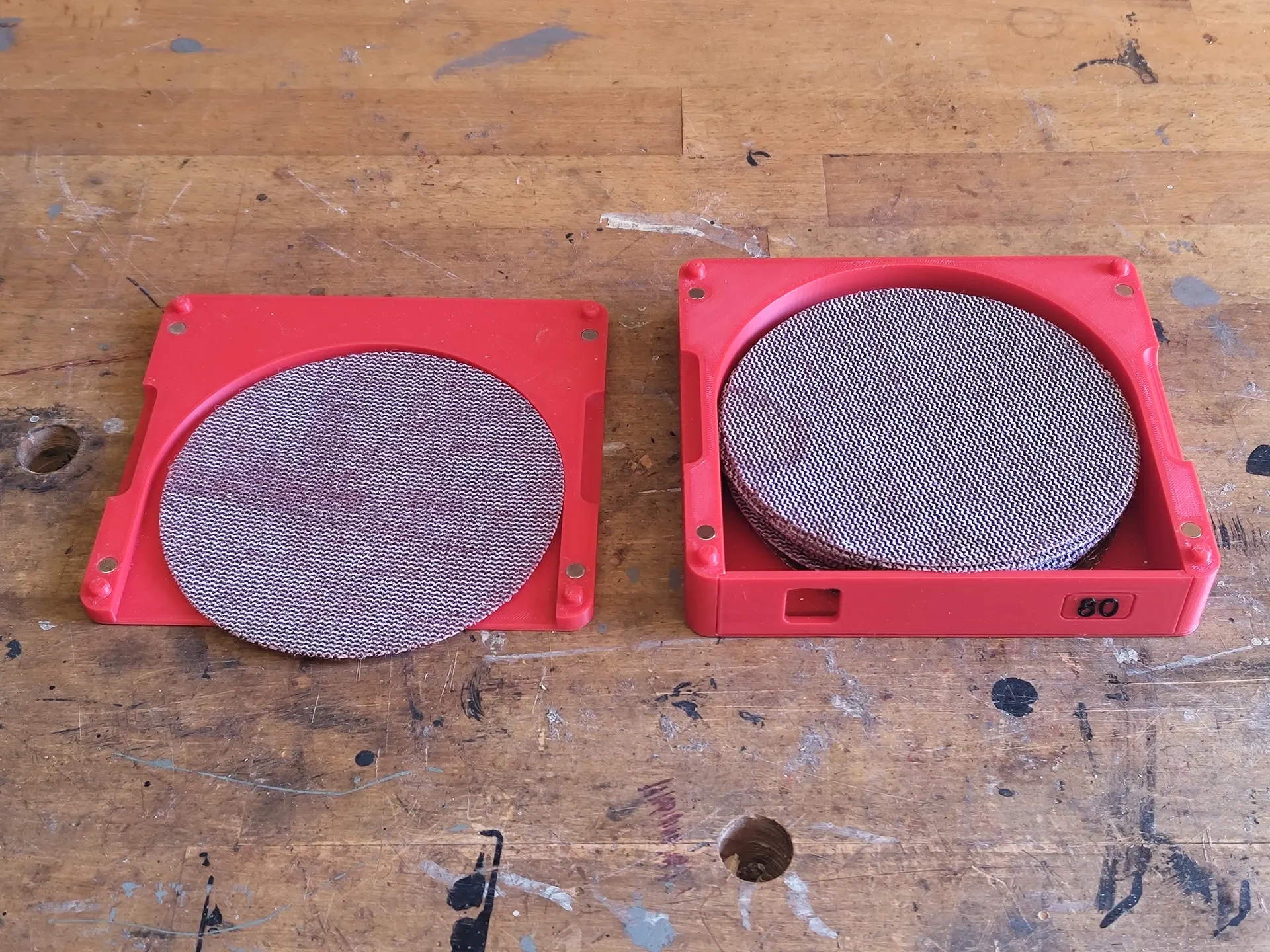

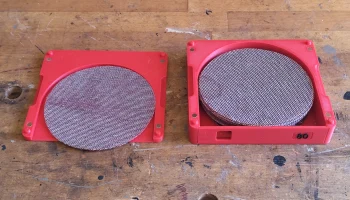

В удобном слоте удерживается «текущий» диск для каждой зернистости — его легко взять, когда он понадобится.

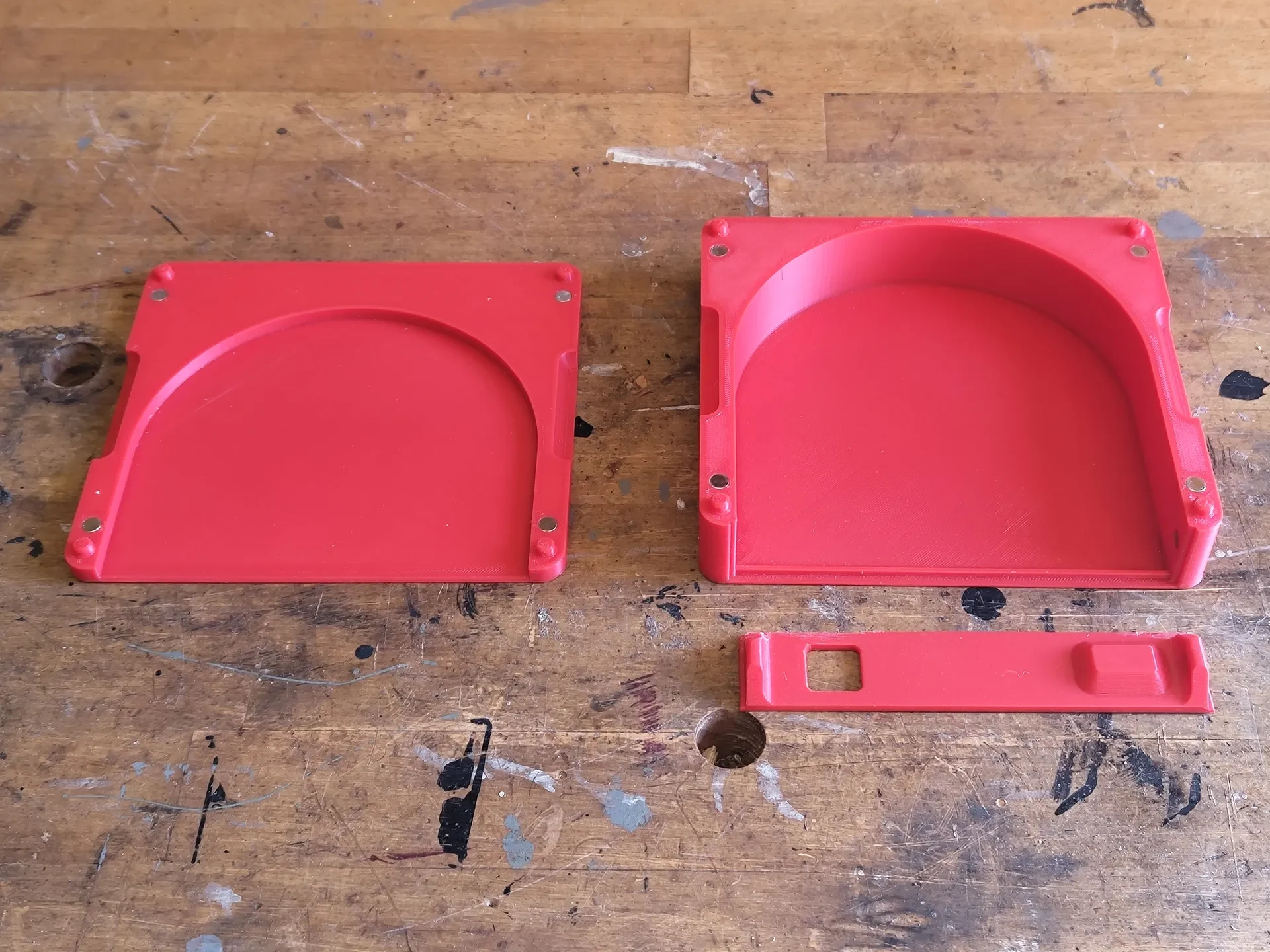

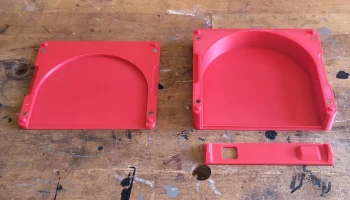

Остальные диски (из упаковки, но еще не «в обращении») хранятся в лотке отдельно от активного диска и спрятаны за дверцей.
Компоненты могут быть сложены вместе в любом порядке и конфигурации, которые вам нравятся.

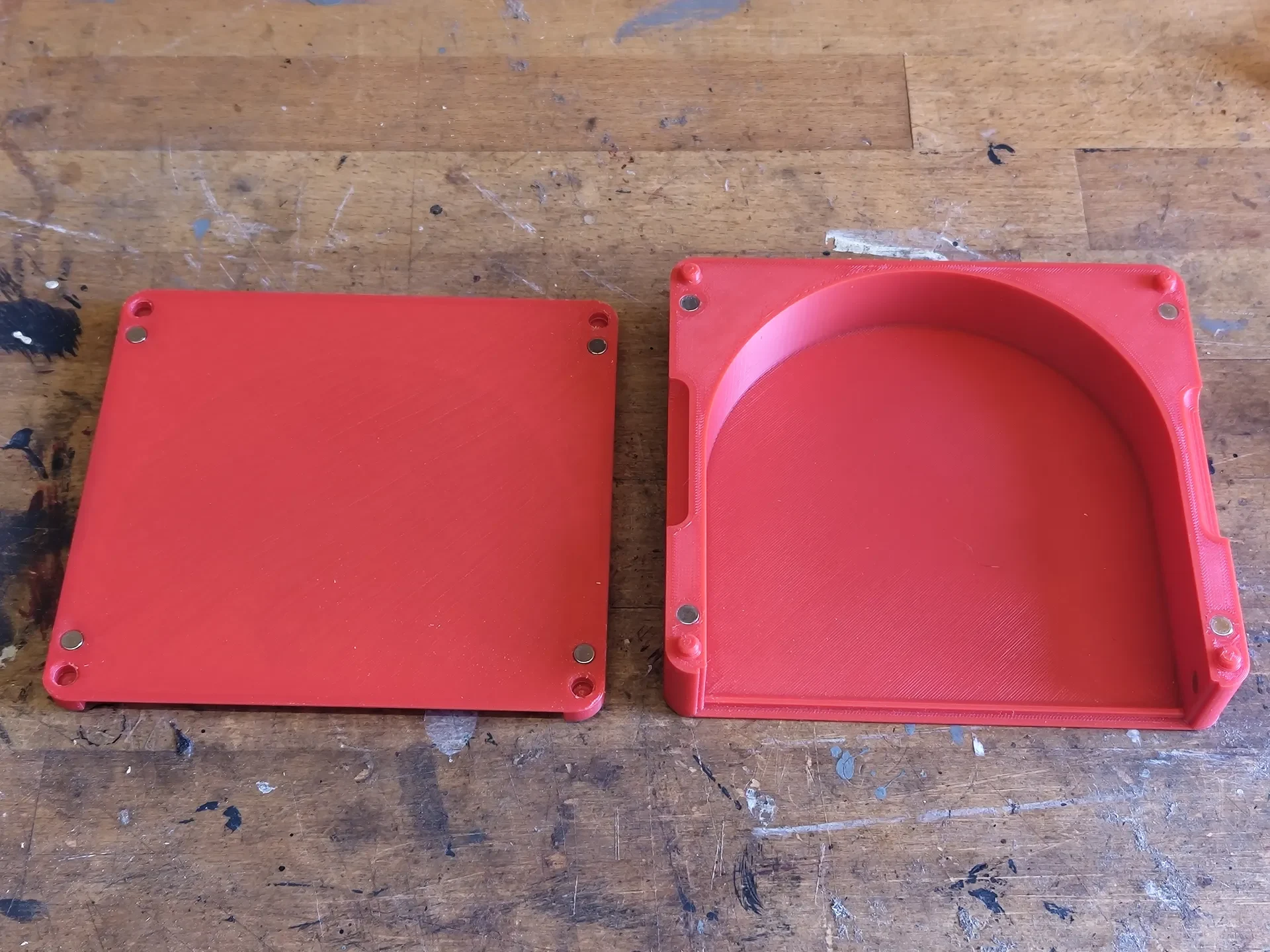

Компоненты соединяются магнитами 6x2 мм.

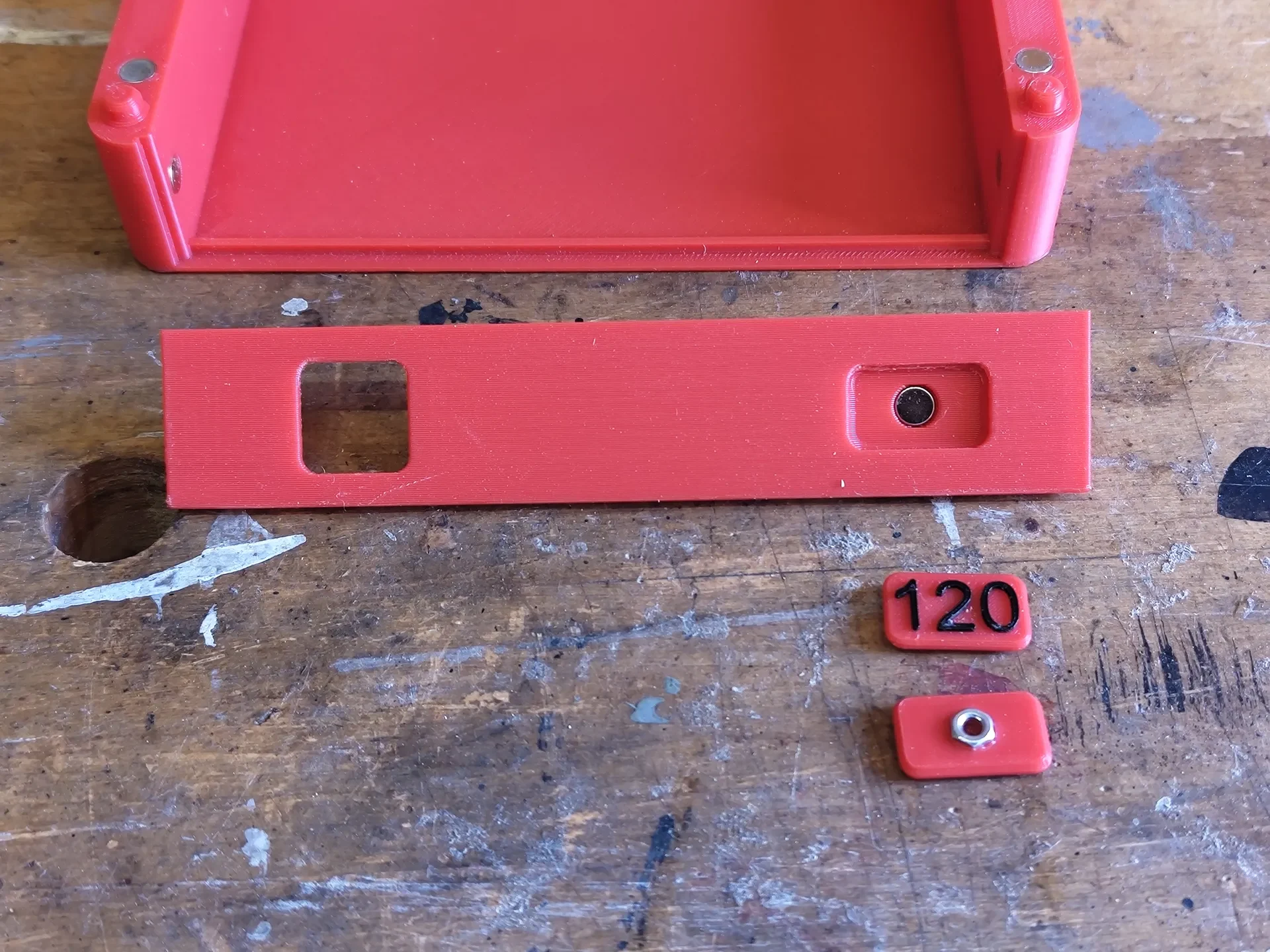

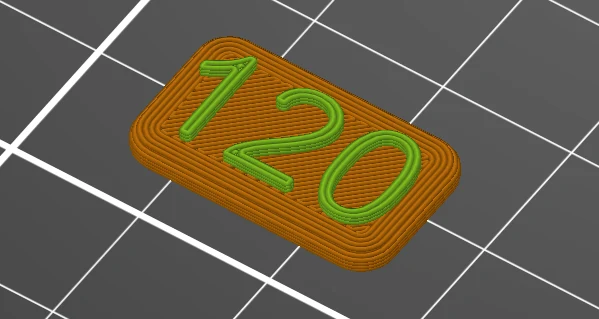

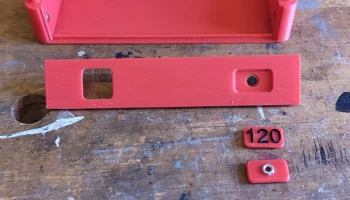

Этикетки с магнитной зернистостью, которые крепятся к передней части лотков для дисков.
В лотках для дисков есть окошки, через которые можно видеть, сколько дисков осталось.
Отверстия для пальцев облегчают разделение компонентов.

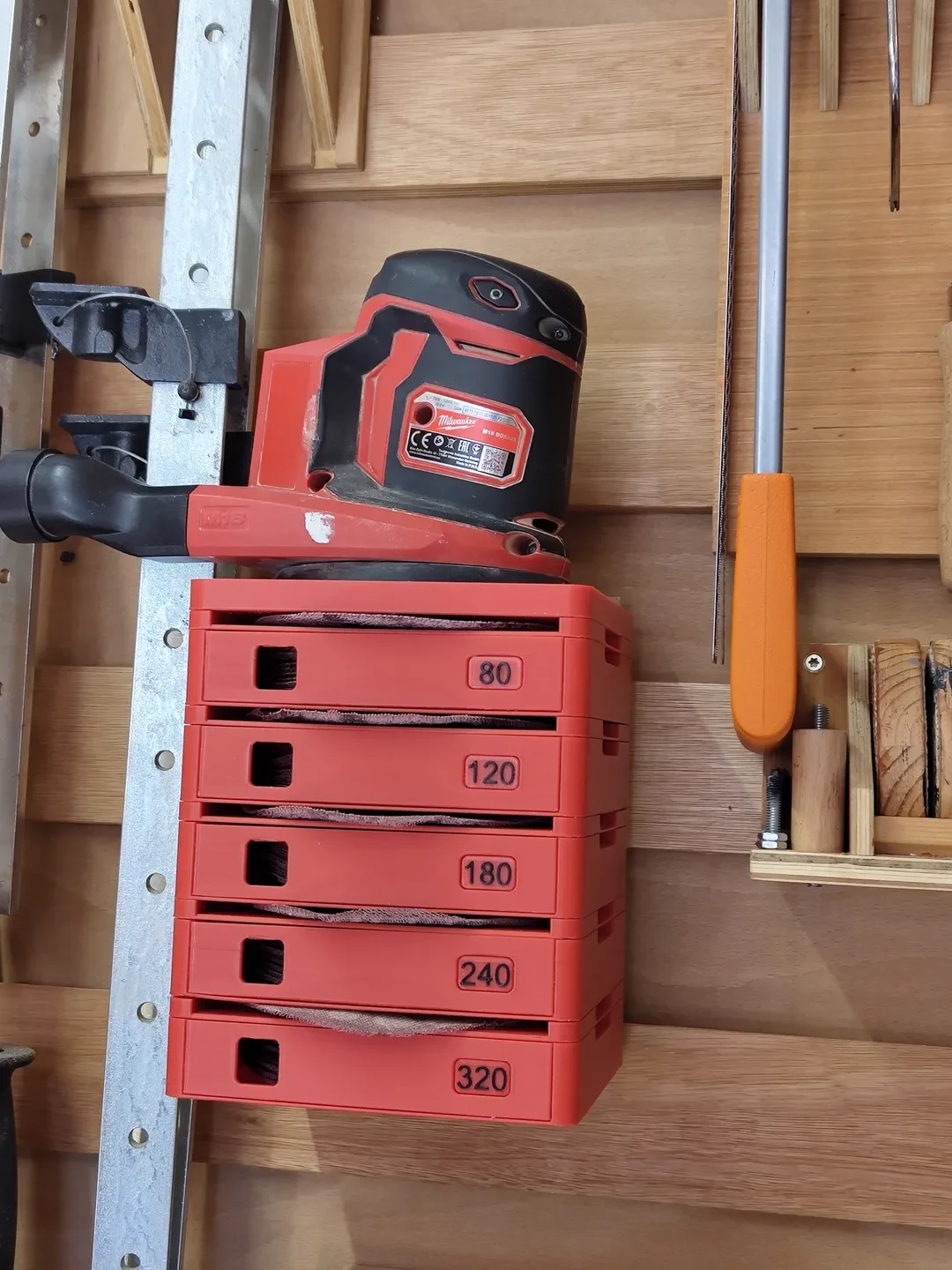

Место для хранения шлифовальной машины сверху.

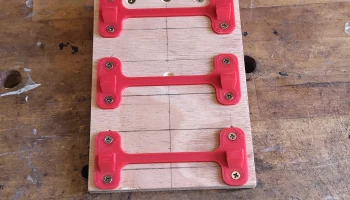

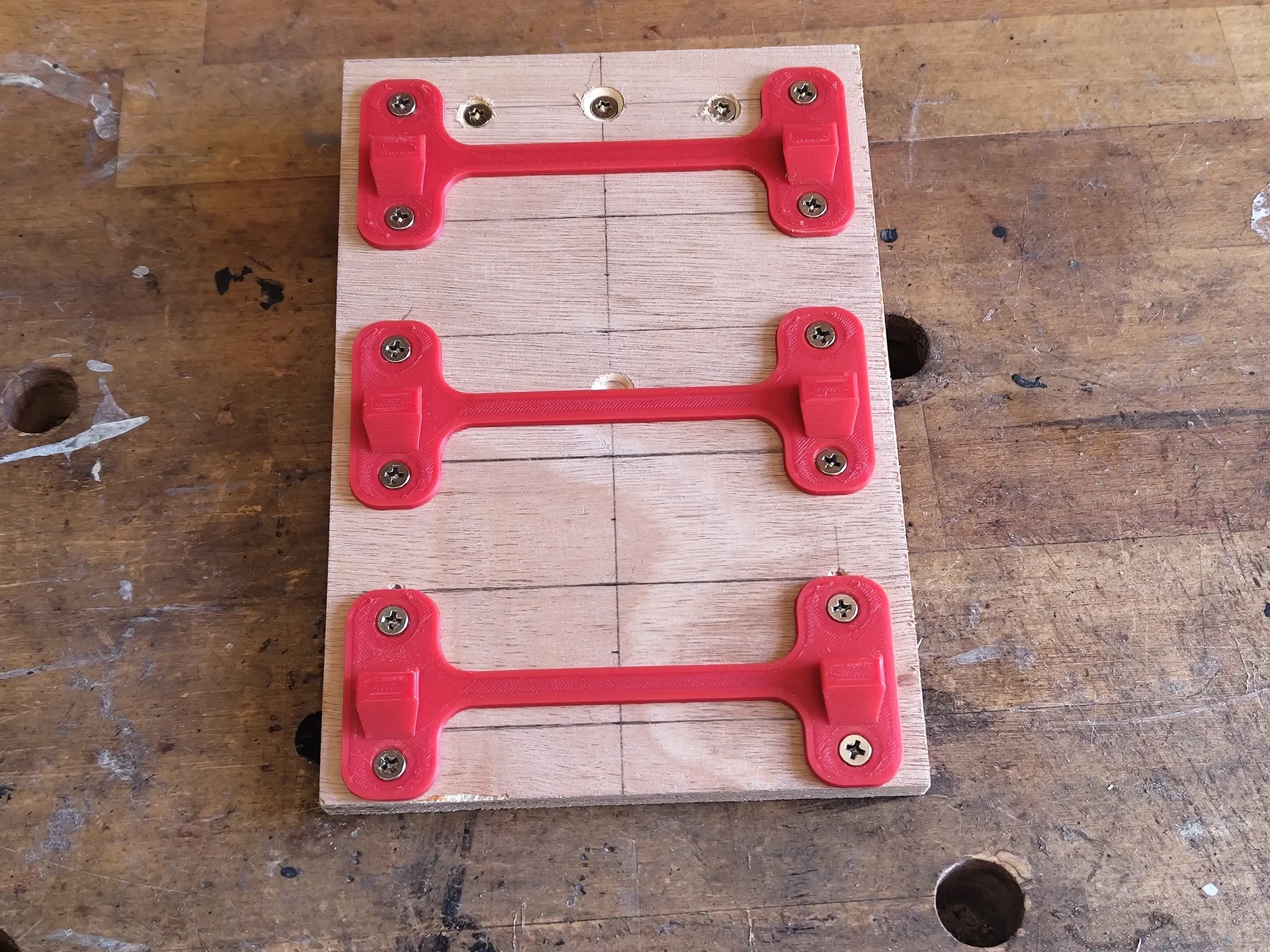

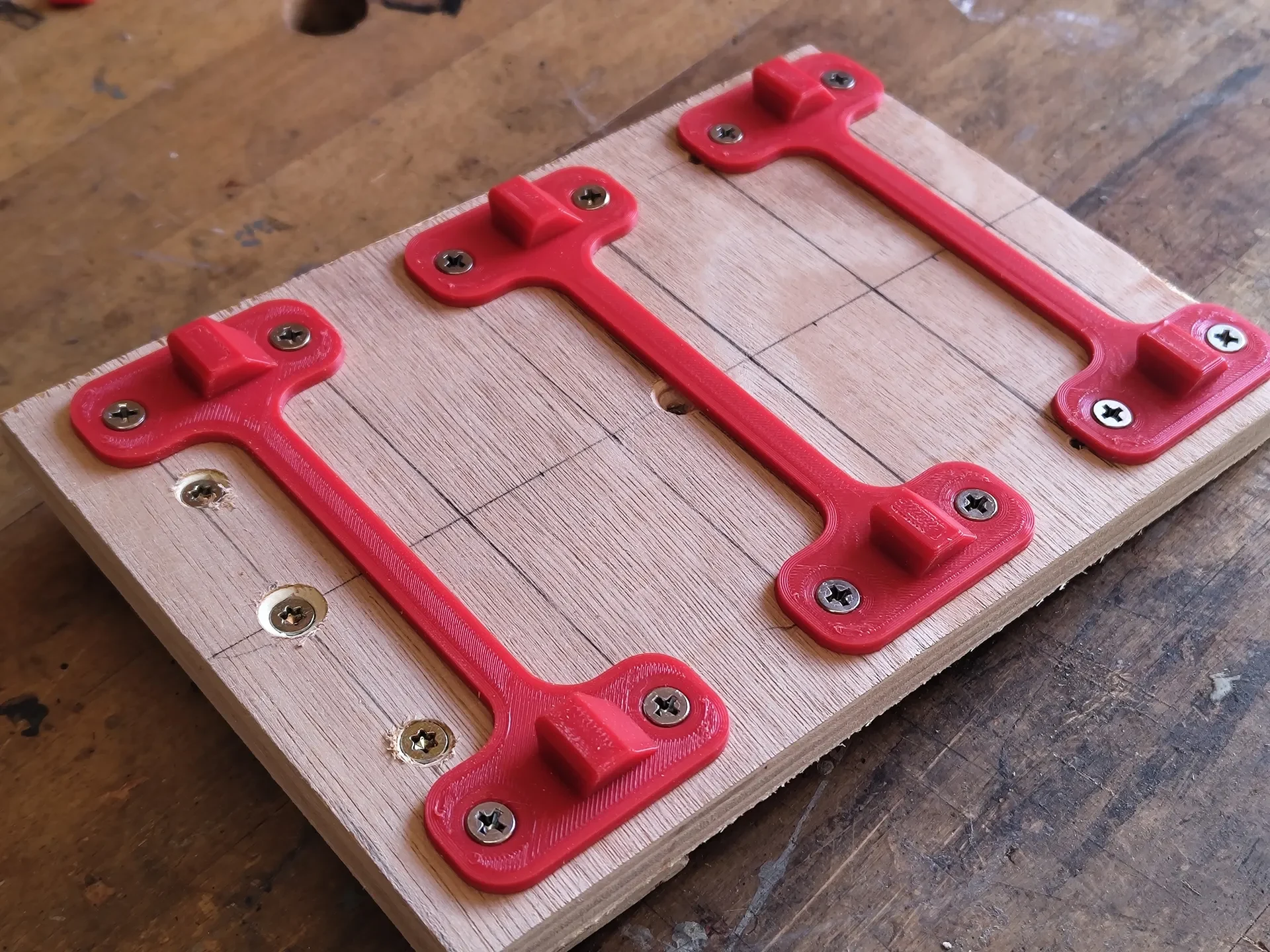

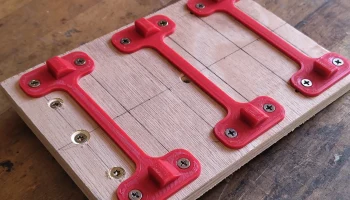

Крепление на стену с помощью креплений «ласточкин хвост» (входят в комплект).
Настройка

Я включил модель F3D, которая полностью настраивается и настроена для использования дисков диаметром 125 мм с дополнительным диаметром 5 мм (диски Mirka Abranet, которые я использую, приближаются к 130 мм), плюс зазор 2 мм для удобства.

Практически каждое измерение можно настроить, но на самом деле вам нужно изменить лишь несколько из них:

DiscDiameter: диаметр ваших шлифовальных дисков (включая дополнительные — я считаю, что минимум 5 мм — это хорошая идея, чтобы облегчить загрузку и извлечение стопок дисков из лотков).
externalWidth: общая ширина всех слоев. Должно быть больше, чем diskDiameter.
externalDepth: общая глубина всех слоев. Должно быть больше, чем diskDiameter.
lowDiscStorageHeight: высота лотков для хранения дисков. Я считаю, что 27 мм достаточно, чтобы вместить 10-12 дисков, а может и 15, если их втиснуть.
pegDiameter и pegDiameterClearance: настройте их так, чтобы колышки прилегали достаточно плотно, чтобы слои не двигались, но не настолько плотно, чтобы их можно было оторвать при разделении слоев! Я обнаружил, что 6 и 0,15 мм соответственно работают хорошо.
UpperDiscHorizontalOffset: насколько «текущий» диск выступает вперед относительно дисков в лотках для дисков. Увеличьте это значение, чтобы больше дисков торчало. В настоящее время мои диски диаметром около 130 мм выступают примерно на 10 мм, и этого достаточно, чтобы я мог их схватить, когда спешу.
MagneticDiameter и labelMagnetHoleDiameter определяют, насколько большими должны быть отверстия для соответствующих магнитов. Я считаю, что 6,1 мм хорошо подходит для магнитов 6x2 мм, которые я покупаю на Amazon, но YMMV. По умолчанию labelMagnetHoleDiameter использует MagneticDiameter, но вы можете установить для него определенное значение, если планируете использовать магниты разных размеров для меток.
Советы
Я думаю, что версия 2 лотка для дисков намного лучше, чем версия 1, поскольку она позволяет получить доступ к неиспользуемым дискам, не разбирая стопку. Я включил версию 1, поскольку она может быть полезна некоторым людям, а также потому, что она по-прежнему учитывает все соответствующие параметры и размеры, которые вы можете изменить.
Вы можете распечатать дверцы лотка для дисков v2 «лицевой стороной вниз», но я предпочитаю печатать их вертикально (т.е. в той же ориентации).
