Шарнирное крепление Ikea Tradfri Датчик движения (PIR E15...

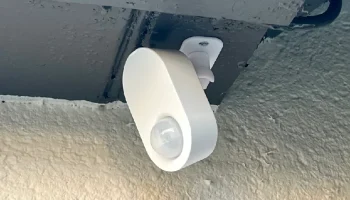

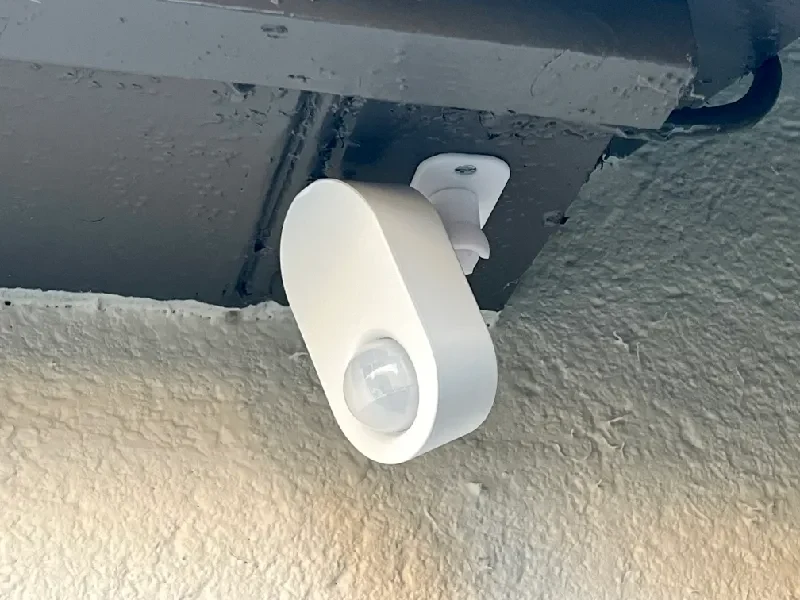

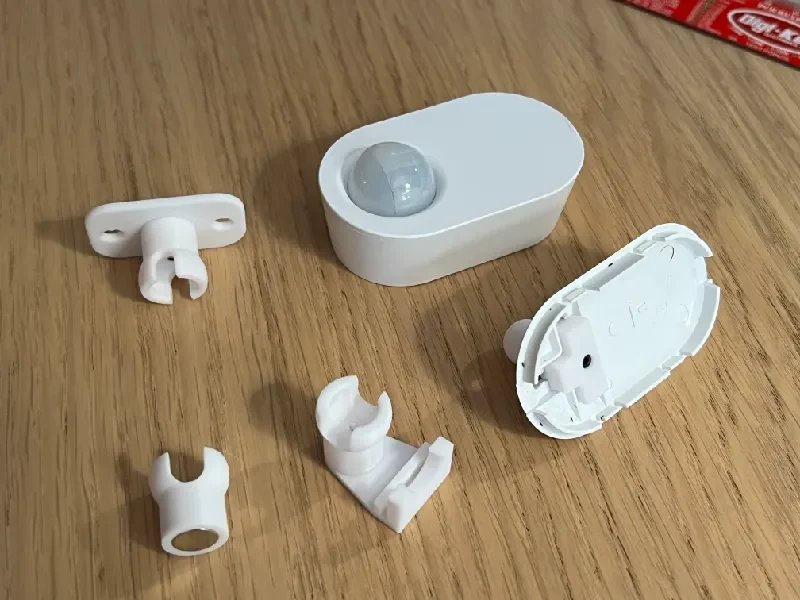

Крепление, напечатанное на 3D-принтере, идеально подходит для датчика движения Ikea Tradfri, обеспечивая плотное и надежное прилегание. Независимо от того, предпочитаете ли вы более постоянную установку с помощью винтов или гибкий и съемный вариант с магнитом, эта 3D-печатная конструкция представляет собой простое и адаптируемое решение для улучшения функциональности вашего датчика.

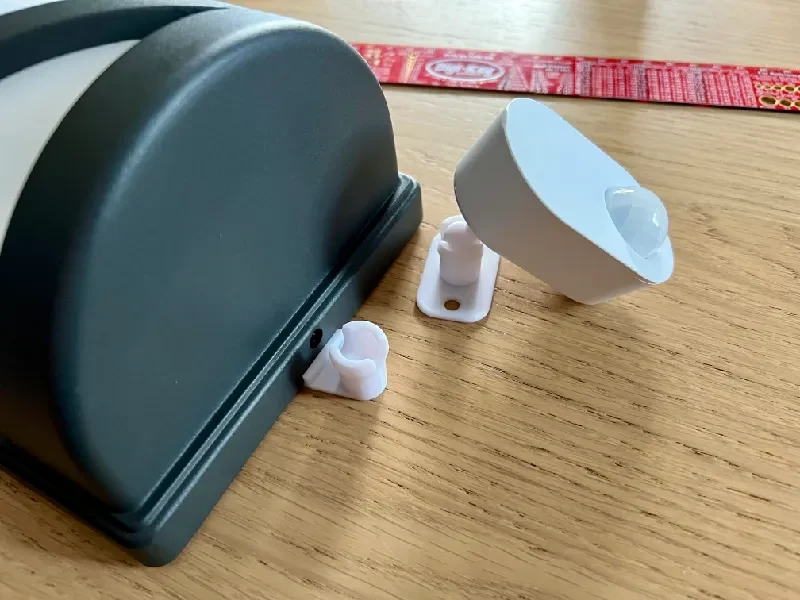

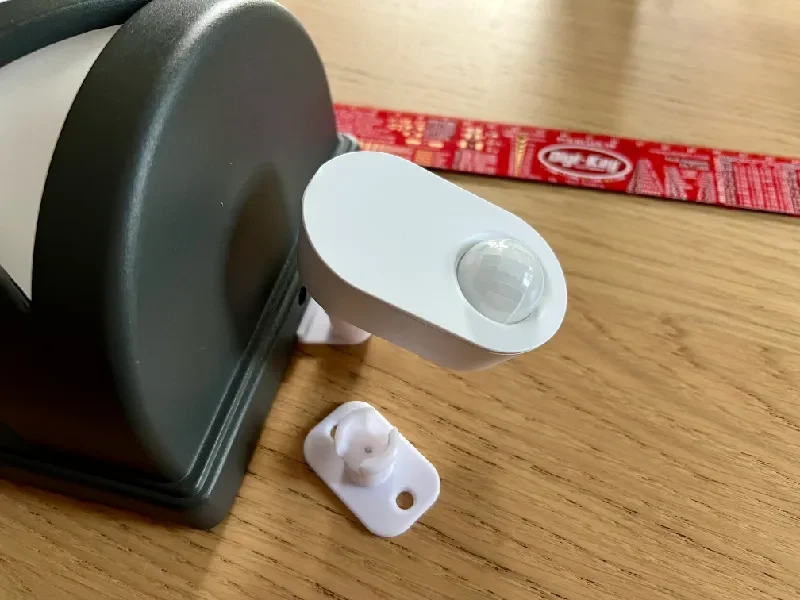

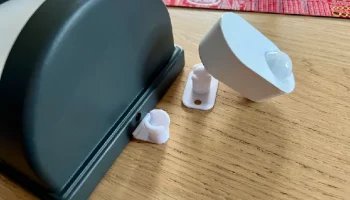

Вариант крепления светильника адаптирован к моему конкретному наружному освещению и предназначен в качестве опции для тех, у кого аналогичная установка.
Эта конструкция совместима с другой моей конструкцией для датчика движения Sonoff SNZB-03 Zigbee.
Файлы Fusion 360 и STEP включены, чтобы обеспечить культуру ремиксов :-).
Распечатать инструкции

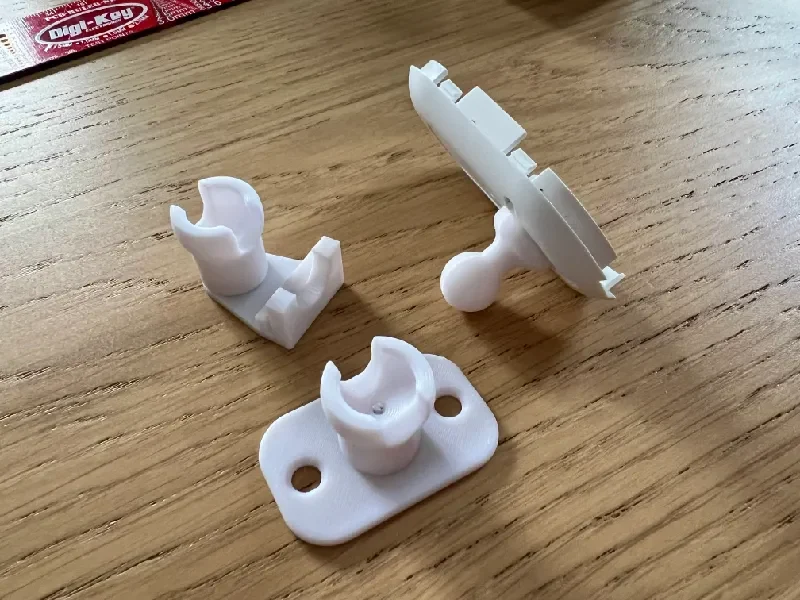

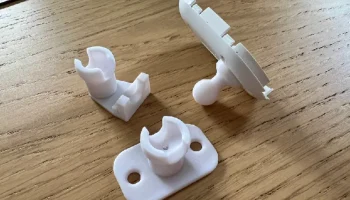

Напечатайте «Шаровый шарнир для датчика», «Держатель для датчика» и «Шаровый шарнир для магнита и винтового крепления», а также «Пластину для винтового крепления», если вам нужен вариант винтового крепления.
Стандартные качественные слои толщиной 0,2 мм.
Нить PLA, PETG для наружного применения
Без полей
Требуется опора для внутреннего отверстия «Шарового шарнира для магнита и винтового крепления», «Держителя для датчика» и «Пластины для винтового крепления».
Установка

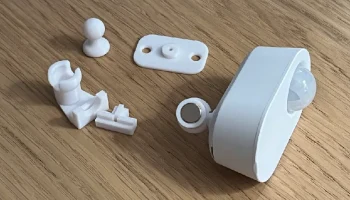

Вам понадобятся от M2x10 до M2x15, чтобы собрать «Шаровую опору для датчика», ��Держатель для датчика" к датчику движения Ikea Tradfri.
Для магнитной версии требуется магнит размером 10x3 мм, поскольку он идеально подходит.
Чтобы прикрепить пластину и шаровой шарнир в версии с винтовым креплением, используйте винт M2x10 мм, такой же, как для сборки шарового шарнира с датчиком Ikea. Для фиксации крепления можно использовать любой винт М3.
Важно
Будьте осторожны при сборке шарового шарнира и избегайте приложения чрезмерных усилий, чтобы предотвратить возможную поломку.
