Джиг-держатель для Magswitch MagJig 95

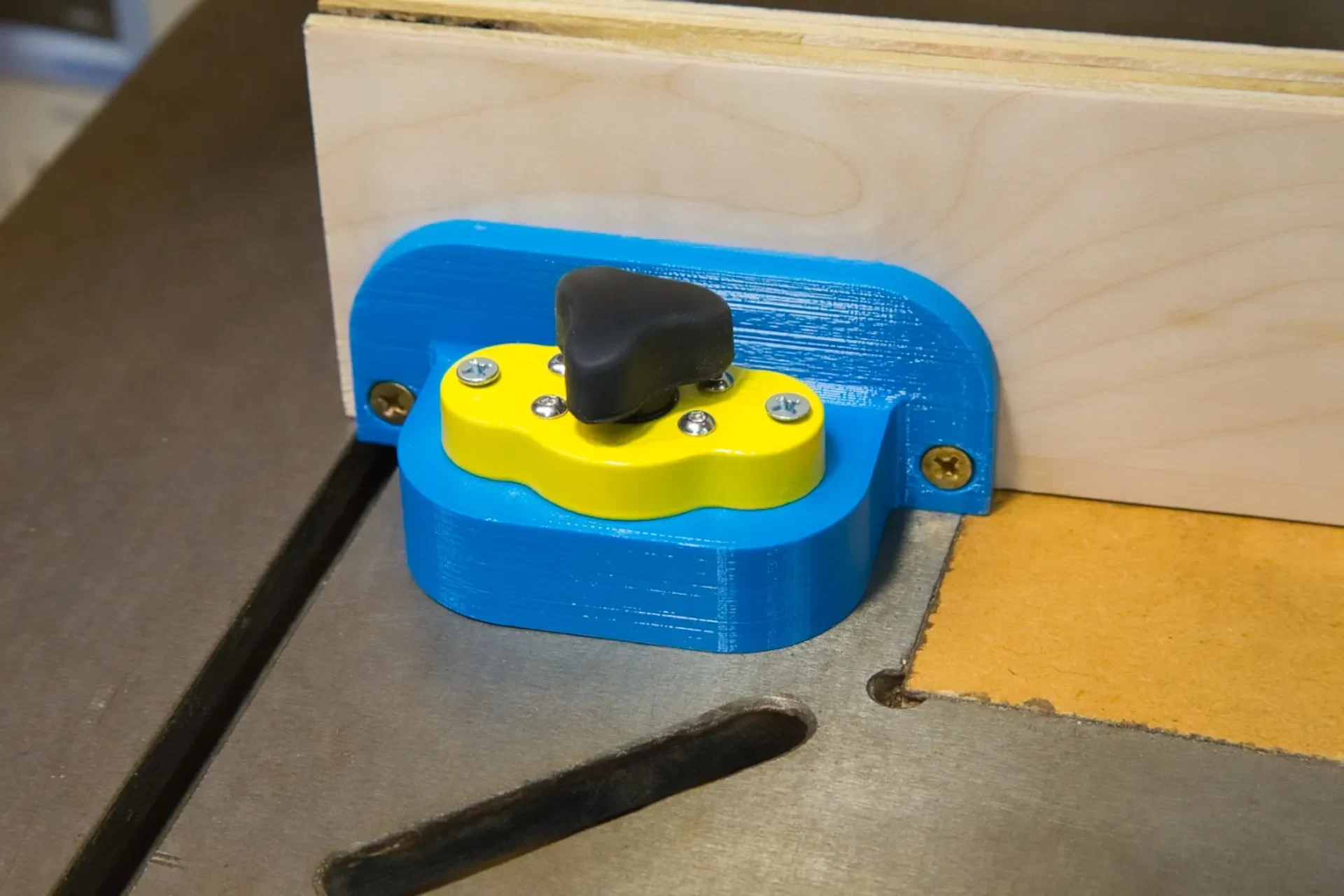

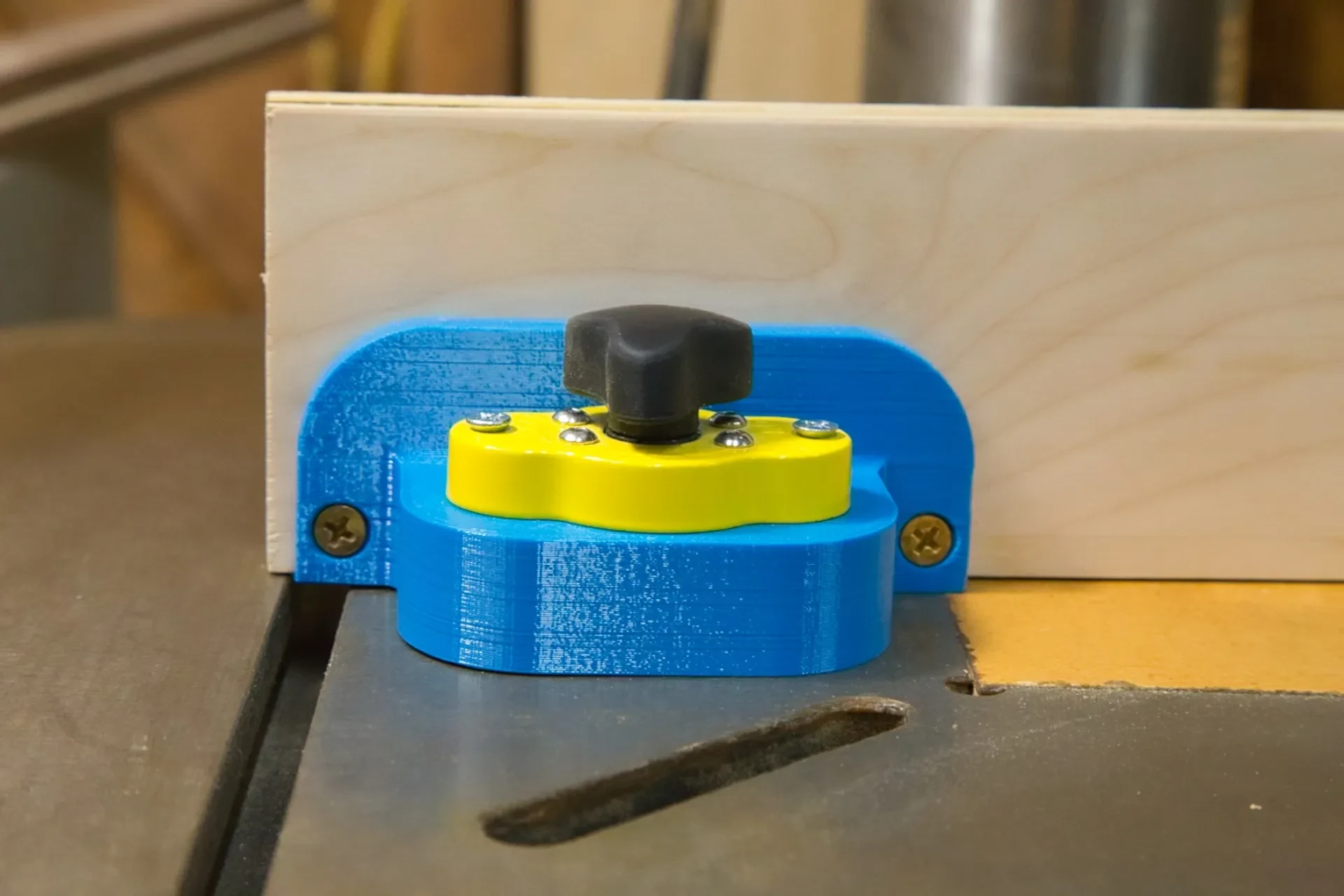

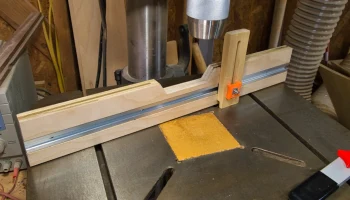

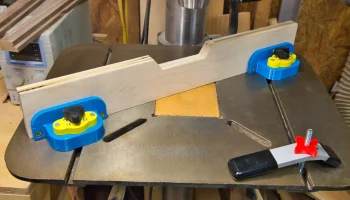

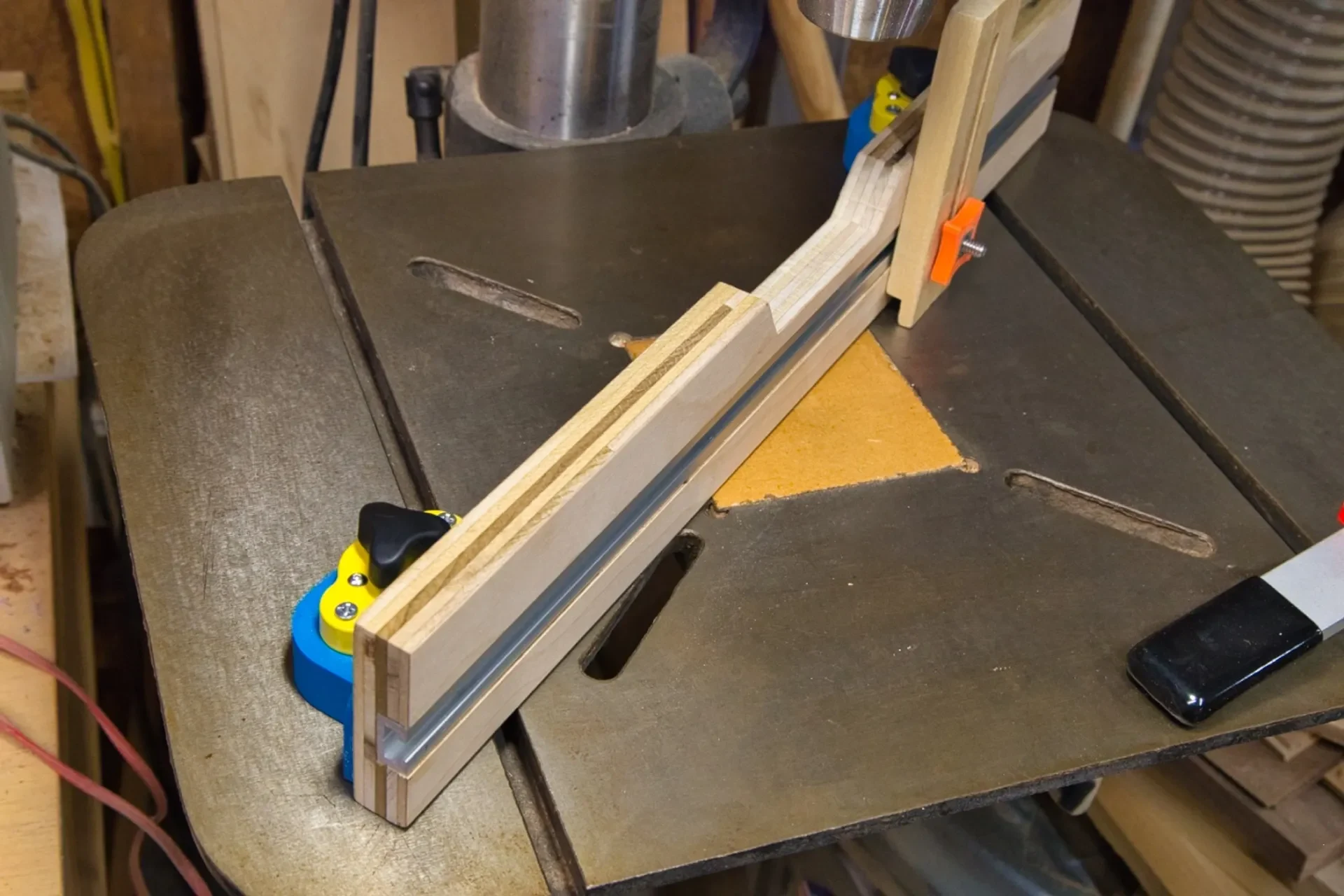

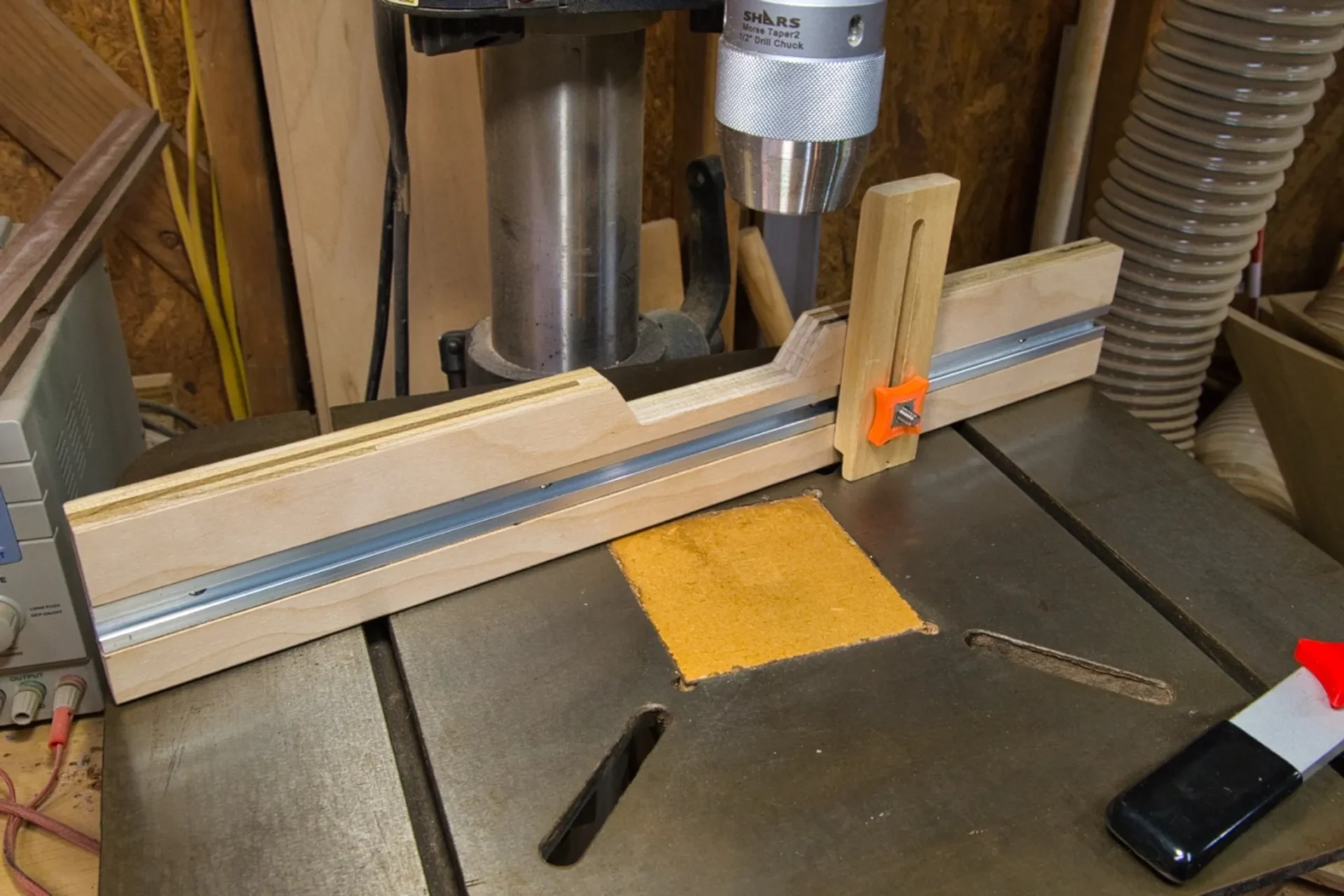

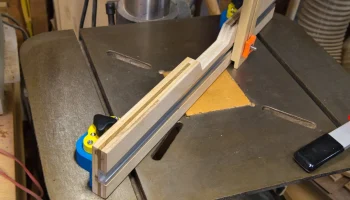

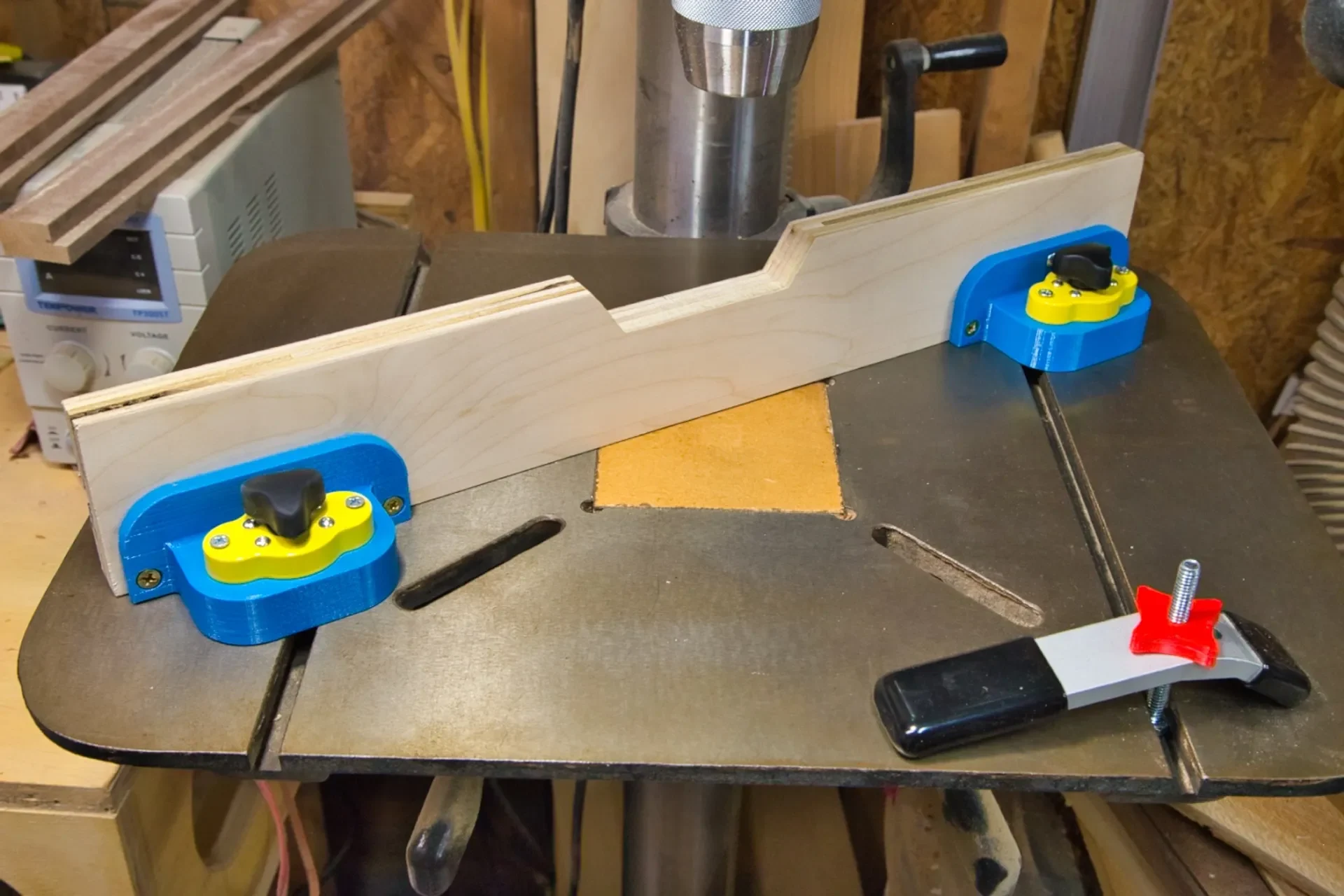

В этой штуке имеется Magswitch MagJig 95, поэтому его можно легко прикрепить к чему-нибудь другому. Для себя я прикрепил два из них к куску фанеры, чтобы сделать ограждение для сверлильного станка. Его также можно использовать для других приспособлений для настольной пилы, фрезерного стола, ленточной пилы и т. д.

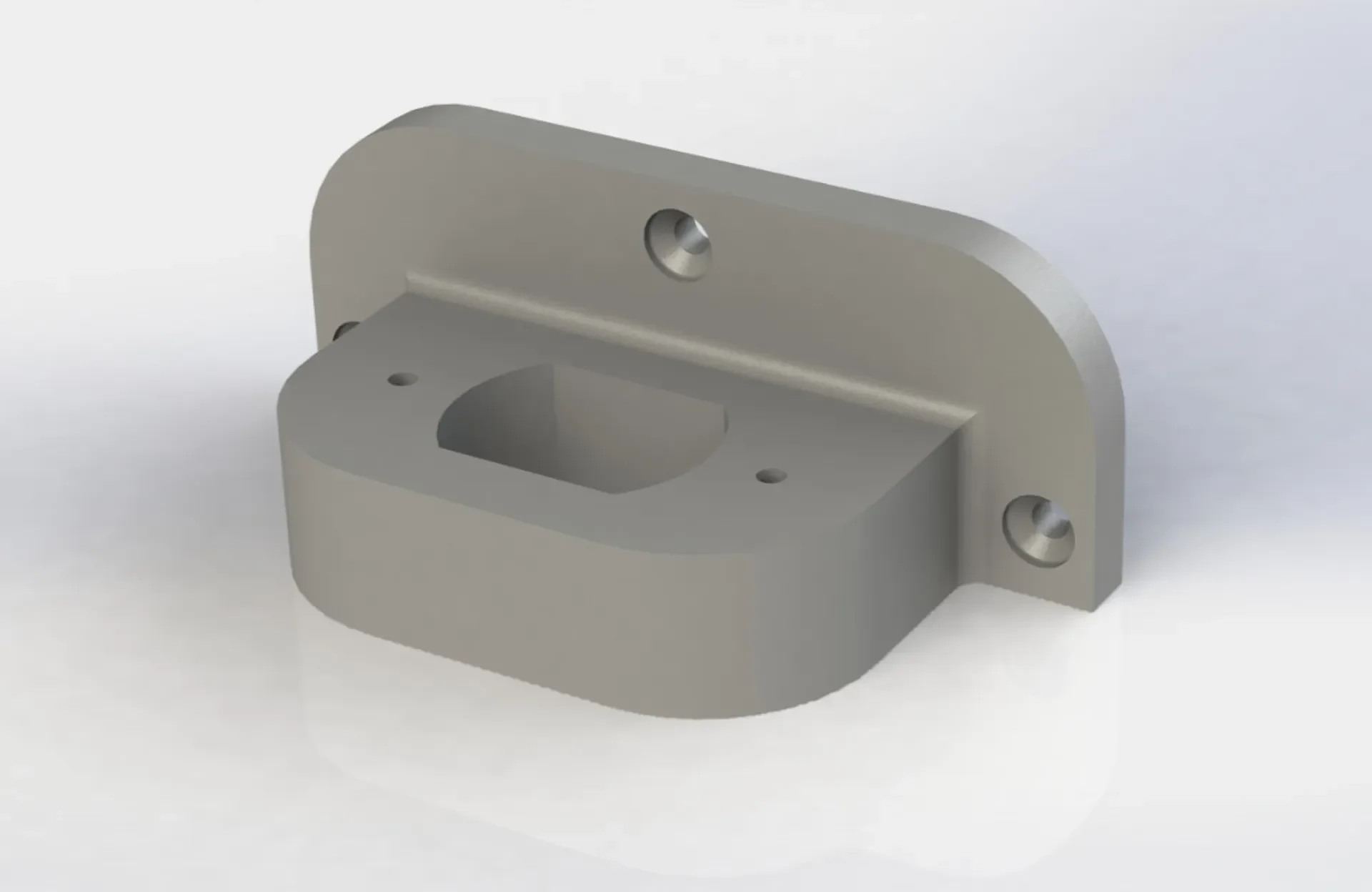

Существует две версии: (1) стандартного размера «MagSwitchHolder-MK1.STL» и (2) версия с немного большим отверстием для Magswitch, называемая «MagSwitchHolder-MK1-extraTolerances.STL».

Печать:

— Я использовал адаптивную высоту слоя, но его можно легко напечатать слоями толщиной от 0,2 до 0,3 мм.
— 3 верхних и нижних слоя
— 4 периметра (для дополнительной прочности)
— 25% заполнения
— Я использовал PETG, так как летом в моем гараже довольно жарко.

Монтажное оборудование:
— Чтобы прикрепить держатель к приспособлению (в моем случае к фанере), я использовал винты №8 (4 мм).
— Чтобы прикрепить MagSwitch MagJig 95 к самому держателю, я использовал винты №6 длиной 1 дюйм (3,5 x 25 мм).

Примечание. Я также включил файлы STEP, которые помогут изменить дизайн.
