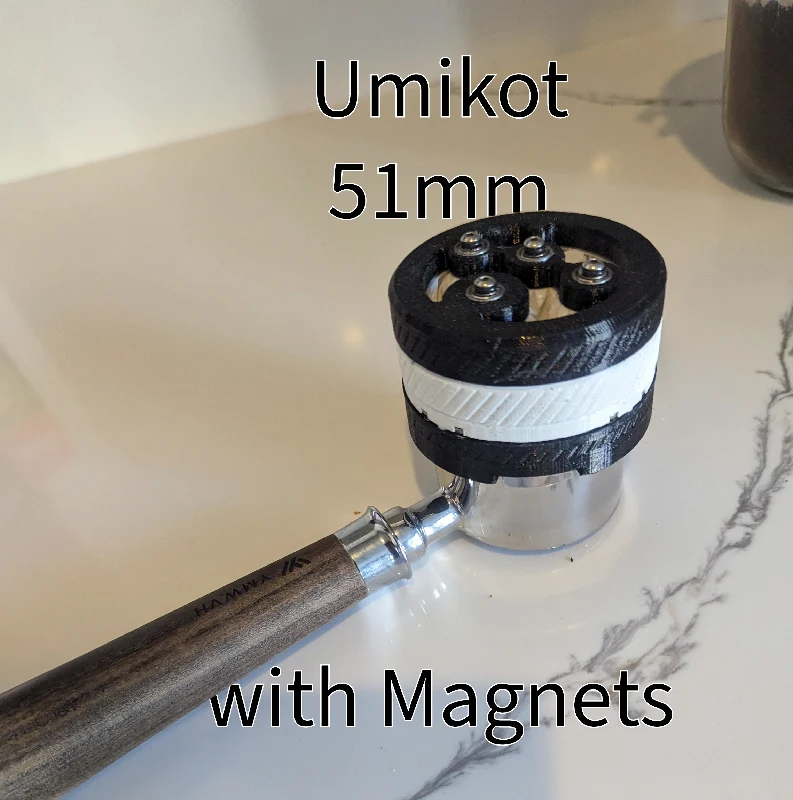

Умикот 51мм с Магнитами
Необходимы непечатные детали
4 вставки с резьбой M3
23 магнита, 6x2 мм
4 винта длиной 3 м длиной 12 мм.
4 шайбы по 3 м
4 подшипника 3x10x4 мм
4 уплотнительных кольца 1/8 x 3/64
10 игл для акупунктуры диаметром 0,35 мм.
44 ББ
Супер клей
Посмотреть модель можно на TinkerCad.
Распечатайте «Верхнюю часть», «Основную передачу» и «розетку/крышку».
Подшипники будут запрессованы в «верх».
Вставки M3 вставляются в большое центральное отверстие. Для их вдавливания я использую паяльник.

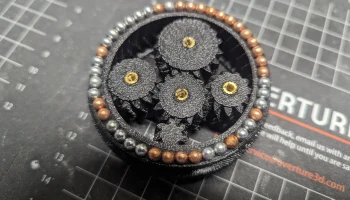

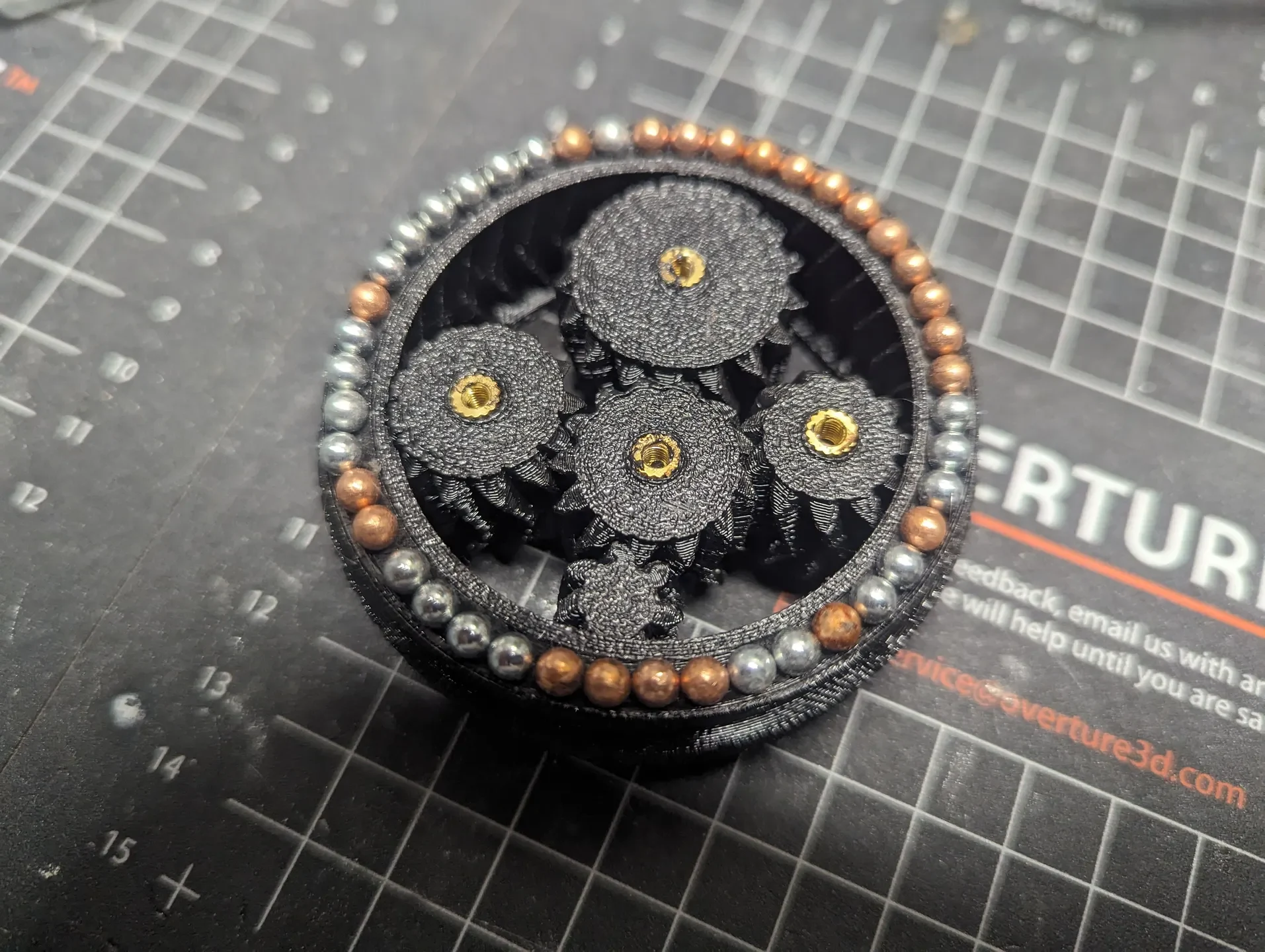

затем поместите все ББ в рощу «Главного механизма»
теперь поместите верхнюю часть на главную шестерню и вставьте все 4 винта, включая шайбу и уплотнительное кольцо.

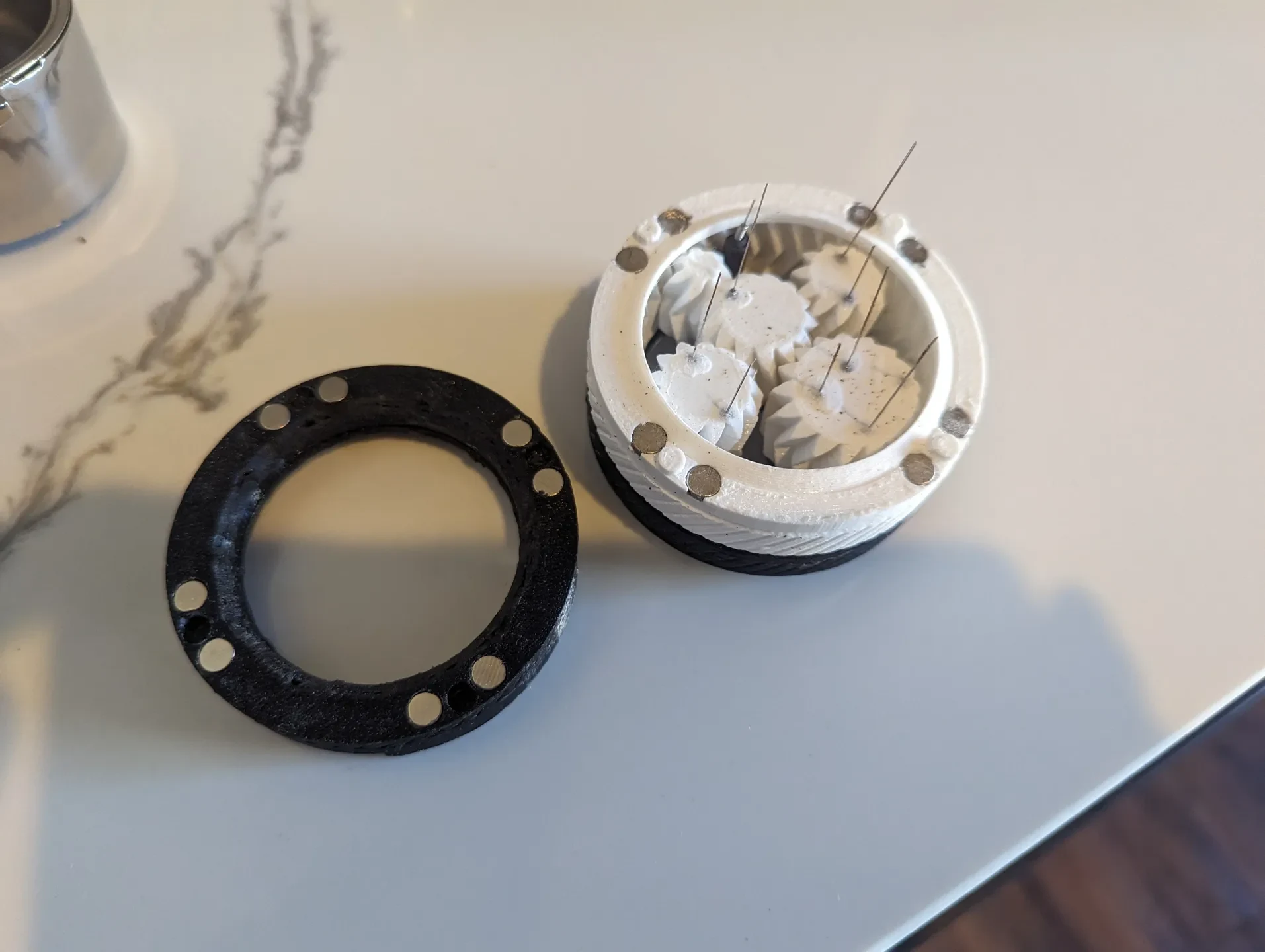

Теперь вы готовы к использованию магнитов и клея. перед наклеиванием магнитов нанесите небольшое количество клея. Единственная часть, где ориентация магнитов — это часть, где главная передача соединяется с гнездом. Как на рисунке ниже, все желтые магниты обращены с одинаковой полярностью, а оранжевые магниты имеют одну и ту же грань, но с устройством, которое притягивает желтый, так что, когда они вместе, обе стороны притягивают друг друга.

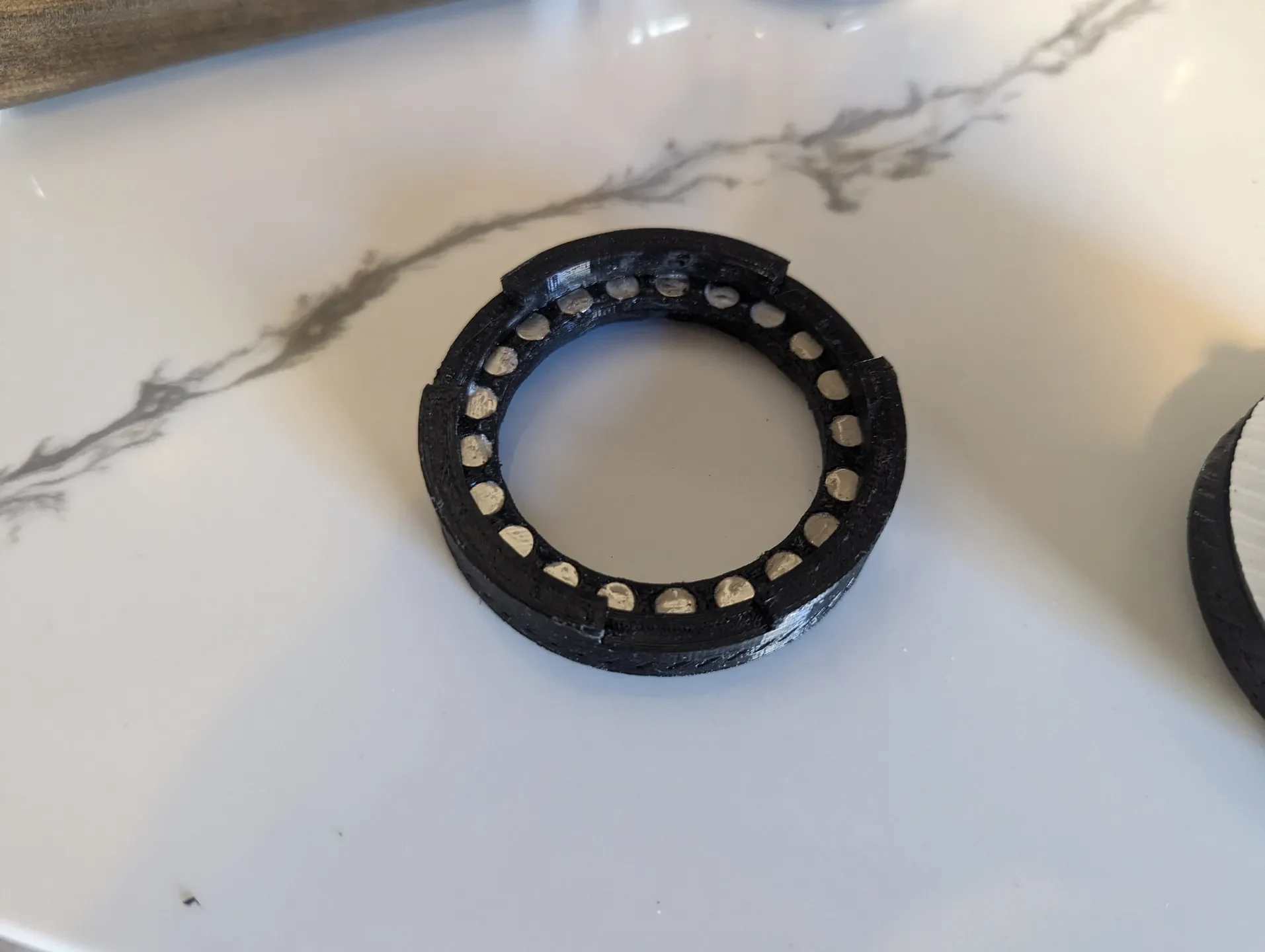

на другой стороне розетки вы проделаете тот же процесс. Я бы постарался, чтобы все магниты были обращены одинаково, но это не так важно.
Чтобы добавить спицы, перейдите к модели @redfoxdude, поскольку его инструкции очень подробные.
для справки у меня есть
51 мм, бездонный для эспрессо
моя корзина глубиной 24 мм
5 игл меньшего размера с рукояткой 20 мм и иглой 24 мм 10+(24-10))
5 длинных игл с рукояткой 20 мм и иглой 34 мм (10+24).
