Магнитный угловой кронштейн для рамы 2020 года..........

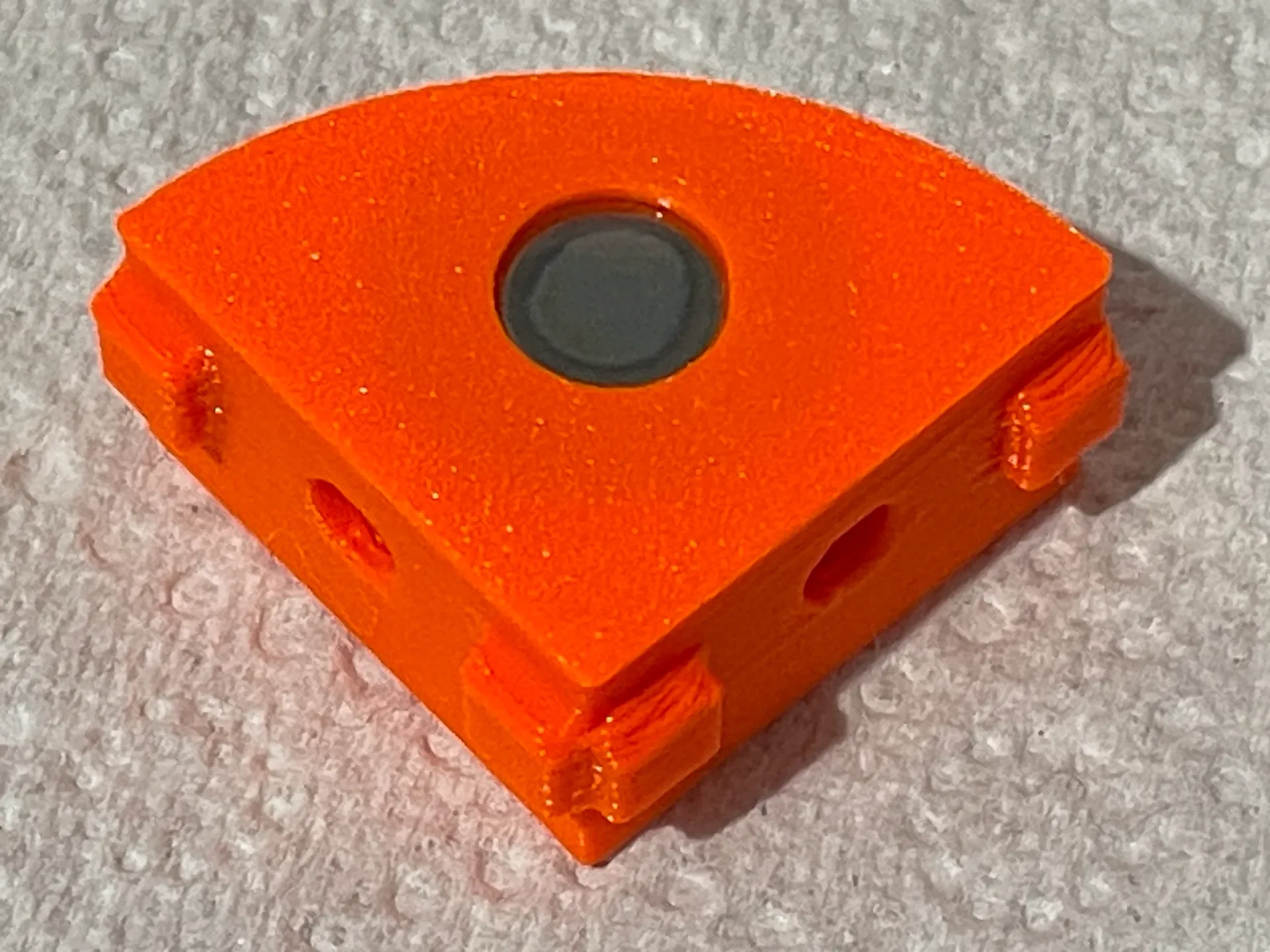

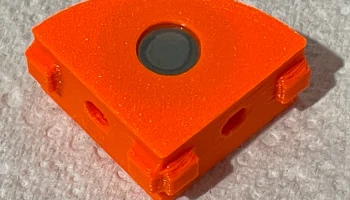

Специальный угловой кронштейн для дверцы корпуса моего принтера Prusa, изготовленный из алюминиевого профиля 2020 года. Есть несколько ребер для размещения кронштейна в пазе экструзии, а также есть место для вклеивания неодимового магнита 20x2 мм, чтобы удерживать дверь закрытой.

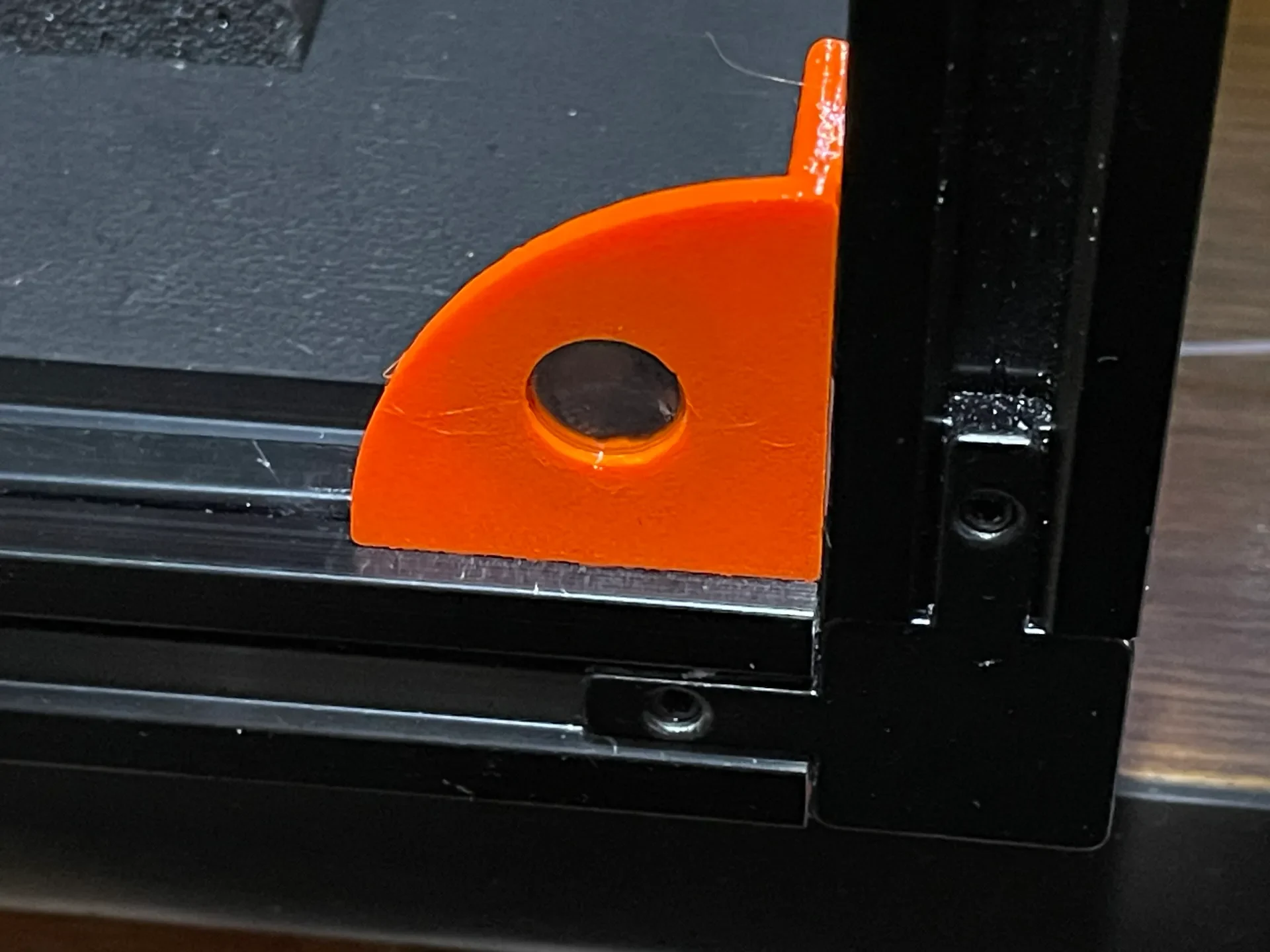

Мой корпус изготовлен из листов поликарбоната 2020 года выпуска и толщиной 3 мм. Мне нужен был способ держать входную дверь закрытой, и эти кронштейны были утоплены на 3 мм, чтобы листы поликарбоната (или плексигласа / акрила) могли плотно прилегать к раме.

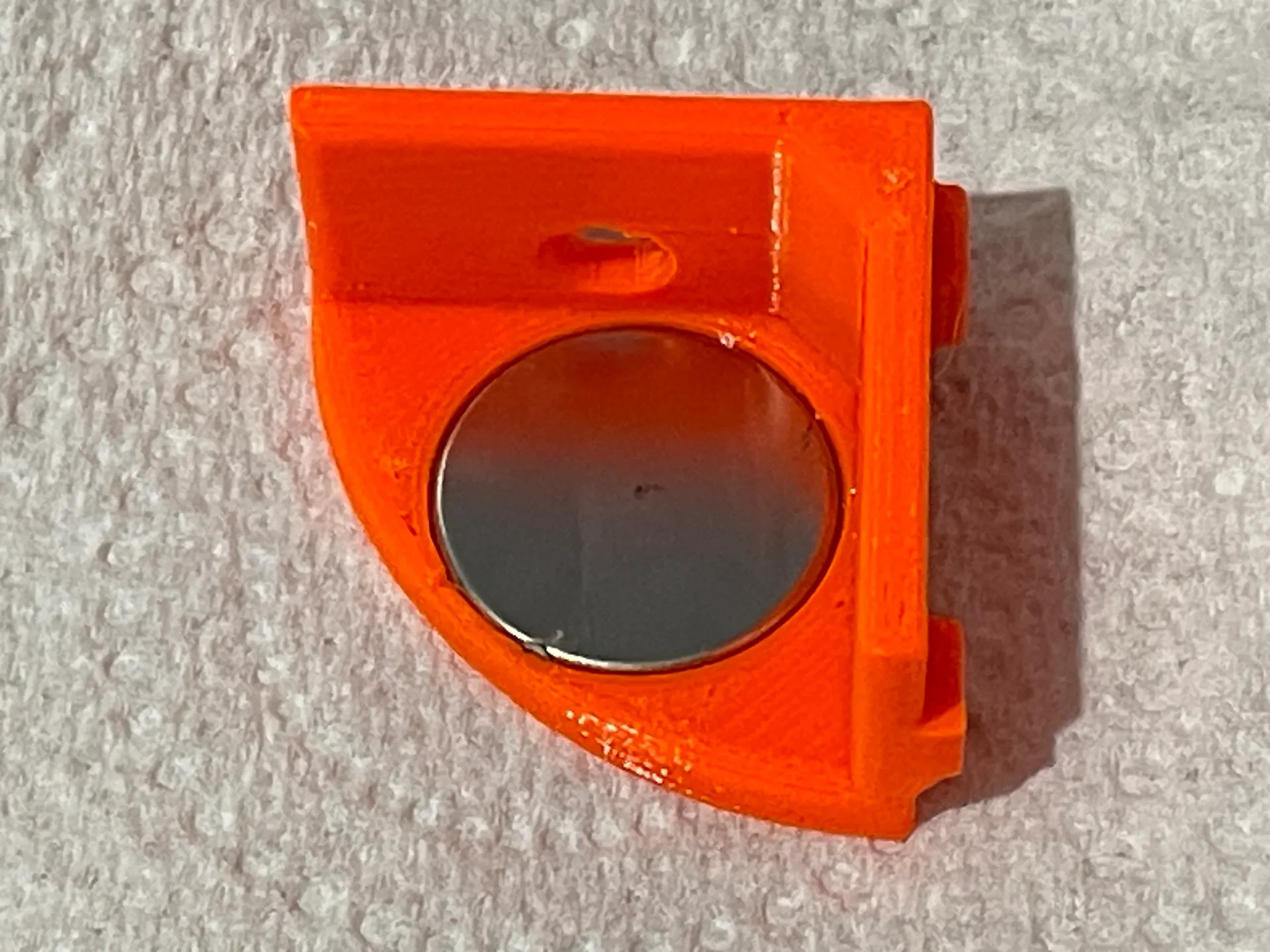

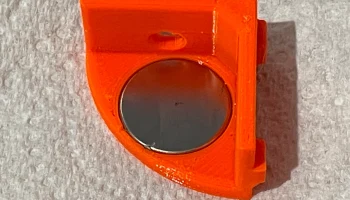

Неодимовый магнит размером 20х2 мм вклеен в кронштейн клеем/суперклеем СА.

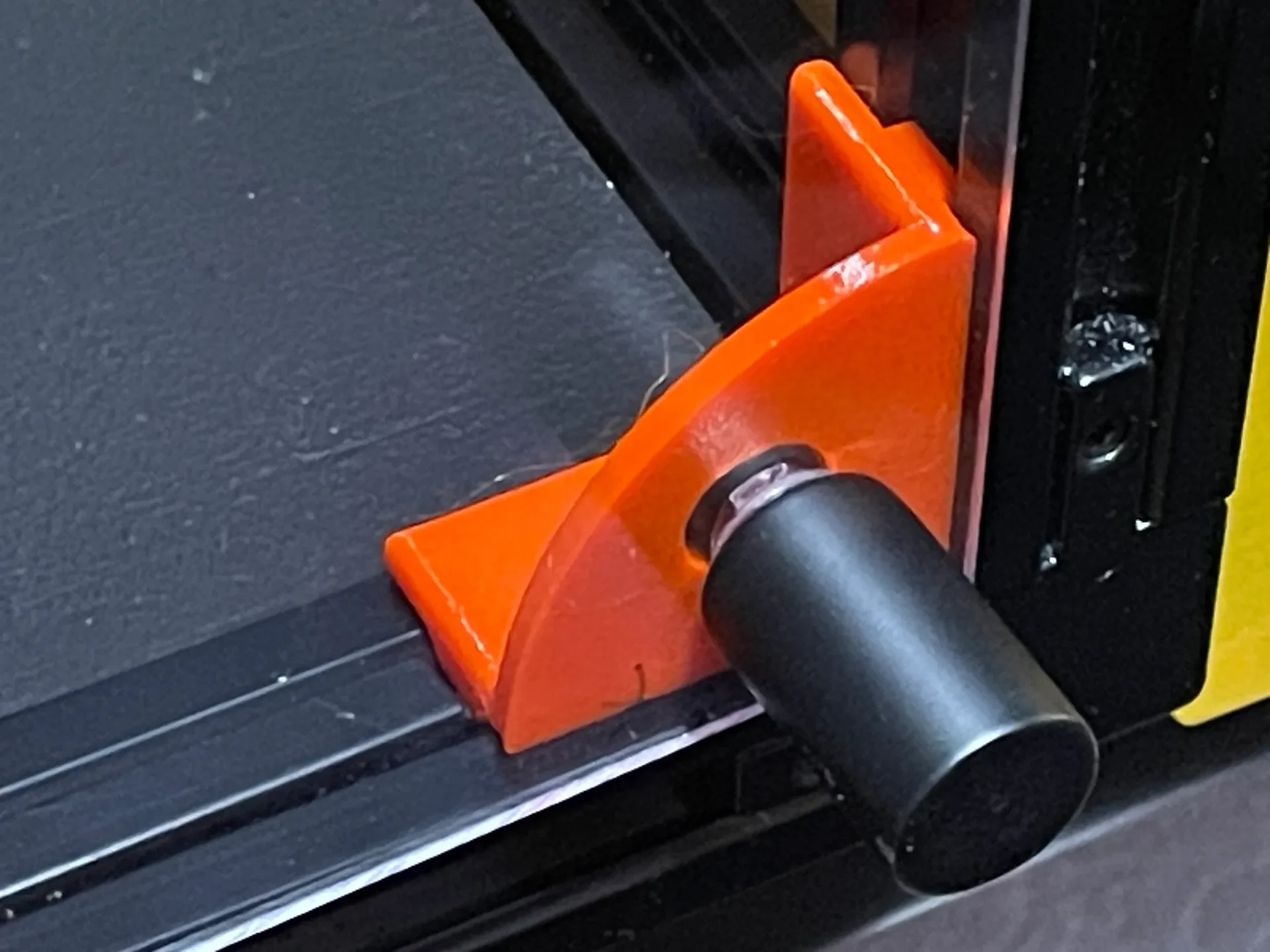

Я просверлил небольшое отверстие в листе поликарбоната, а затем прикрутил небольшую дверную ручку с помощью прилагаемого болта М4. Удержание засова касается магнита и удерживает дверь закрытой. Рекомендуется использовать головку с плоской или потайной головкой, которая лучше прилипнет к магниту.

Высота слоя 0,2 мм или 0,3 мм, кажется, работает хорошо. Напечатано оранжевым цветом Prusa PETG, чтобы сохранить цветовую схему, но можно использовать и другие материалы.

Нет необходимости печатать с подставками, поскольку все выступающие области скрыты в слоте 2020.
