Удлинительный лоток для комплекта iFixit Essentials Kit.....

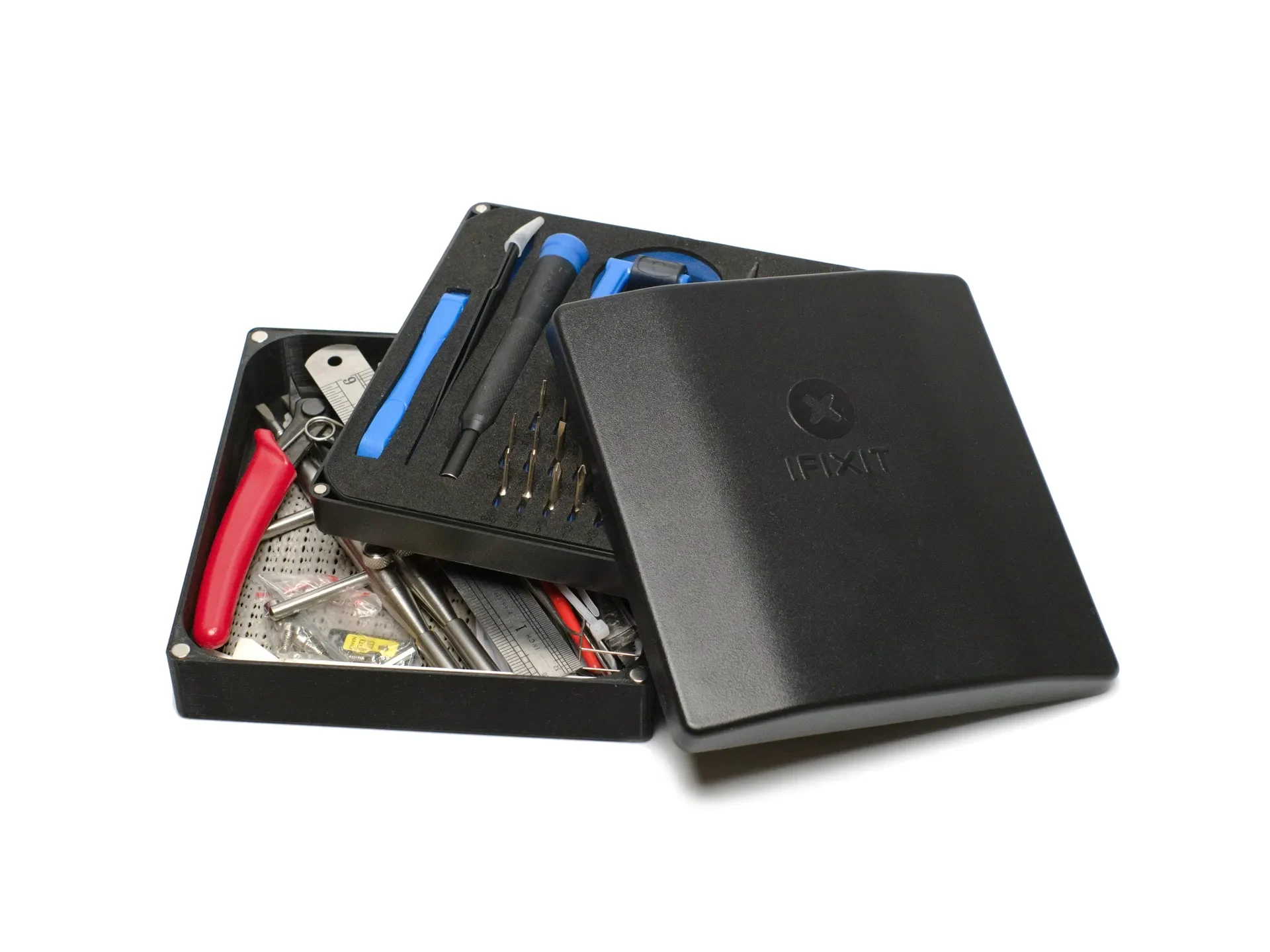

Если вы, как и я, накопили в этом наборе дополнительные инструменты, которые выпадают при открытии, то в этот магнитный удлинительный лоток можно положить все эти излишки и многое другое.

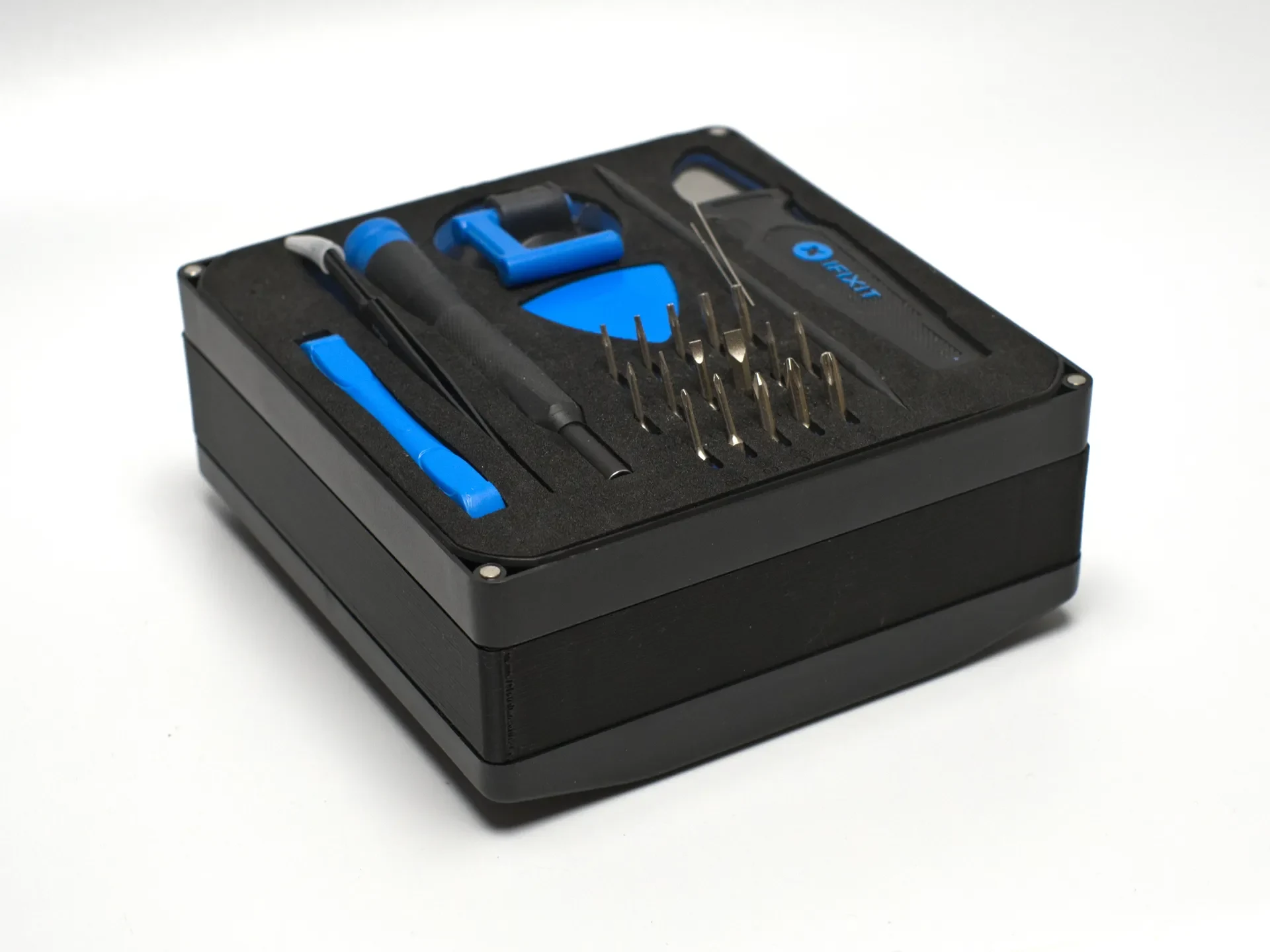

Верхняя часть этого лотка имеет небольшой выступ, который предотвращает соскальзывание нижней части лотка iFixit после установки. Также можно объединить несколько расширений.

Для работы требуется четыре цилиндрических магнита размером 6x6 мм, но можно использовать и более мелкие. Дополнительно к основанию можно добавить четыре цилиндрических магнита 6x2 мм или четыре винта M3.

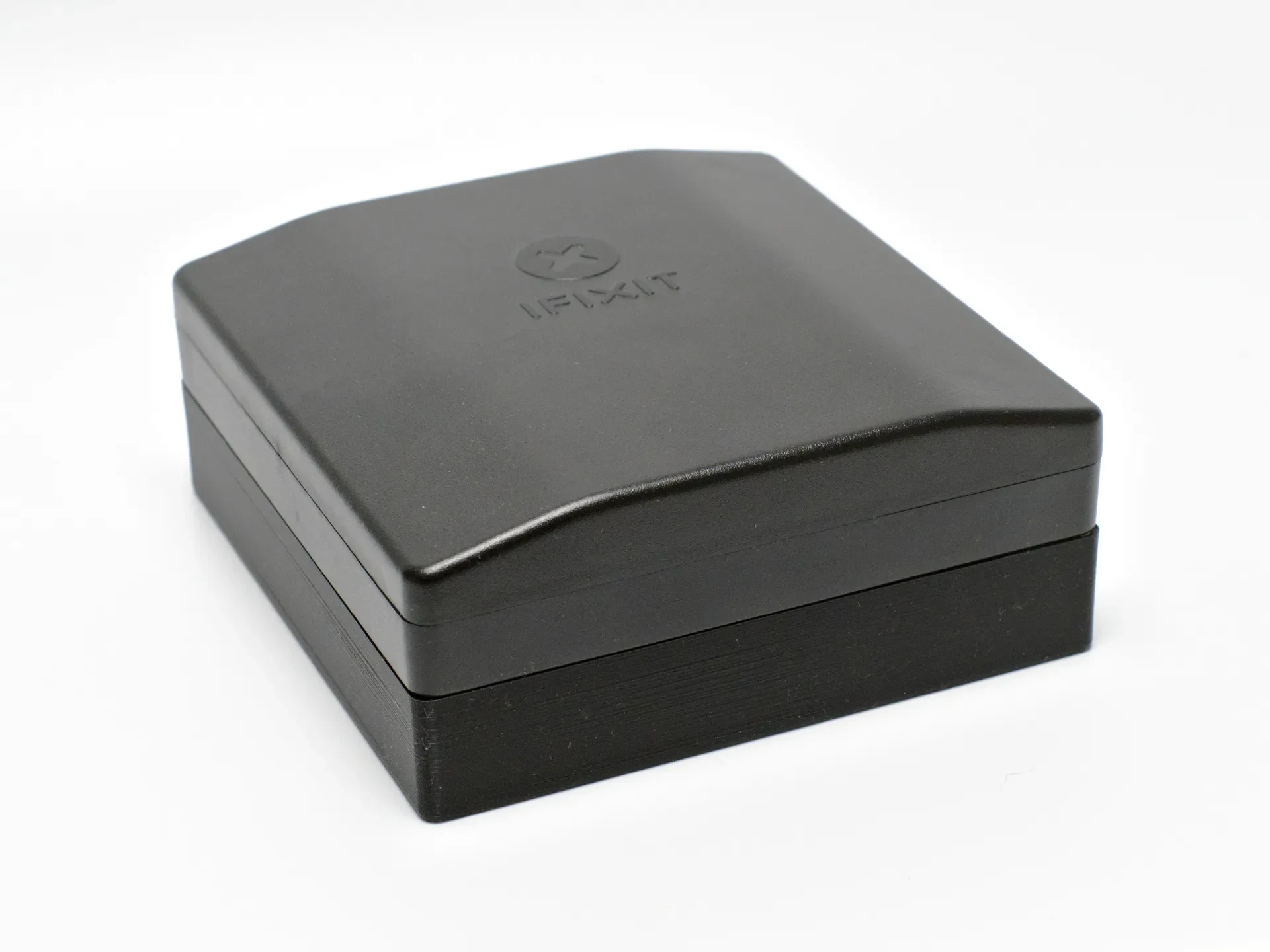

В этом лотке крышка iFixit крепится снизу так же, как и в оригинальном лотке, но она не устанавливается поверх лотка iFixit, который всегда должен находиться сверху.

В своей конструкции я использовал неодимовые магниты N52, которые довольно сильны — возможно, вам удастся обойтись более низким классом, но крышка может не держаться так прочно.

Лучший способ открыть — сдвинуть верхний лоток, а не тянуть его.

Печать
2 периметра — это нормально. Высота слоя 0,2 мм — это хорошо, но, вероятно, с этим не стоит суетиться.
Должен подходить для любой жесткой нити. (На фото использован PLA в моей модели.)
Для обеспечения хорошей адгези�� может потребоваться клей и/или края, поскольку площадь основания довольно велика. Потребность в хорошей адгезии ложа будет еще более важной при изготовлении более глубокой ложки.

Сборка

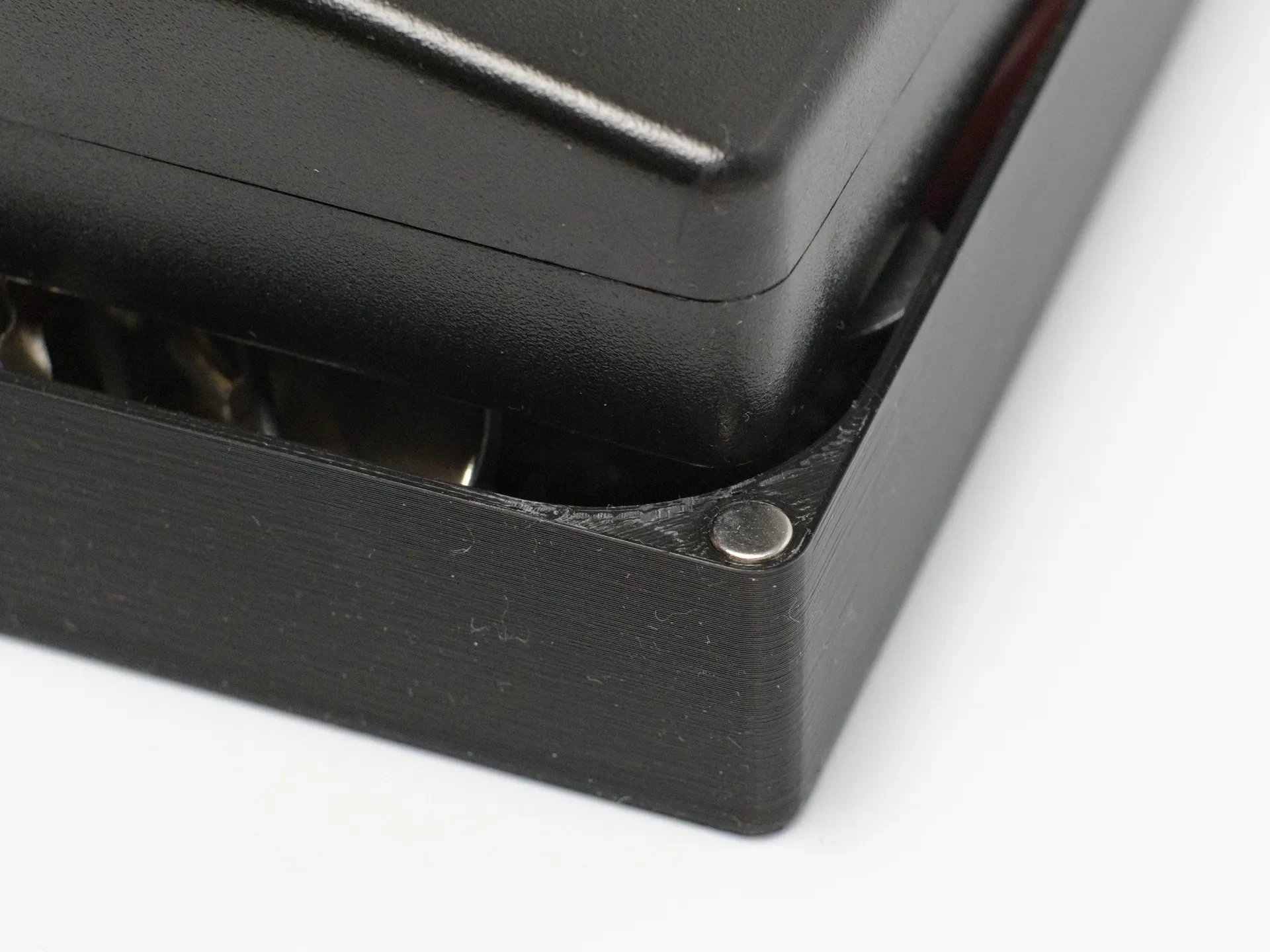

Поместите магниты 6x6 мм в каждый нижний угол лотка iFixit и прижмите их к верхней части удлинительного лотка. Это гарантирует правильную ориентацию магнитов с первого раза.
З��тем, если вы используете базовые вложения, либо:
Поместите магниты 6x2 мм на четыре магнита в крышке iFixit и вдавите их в основание выдвижного лотка.

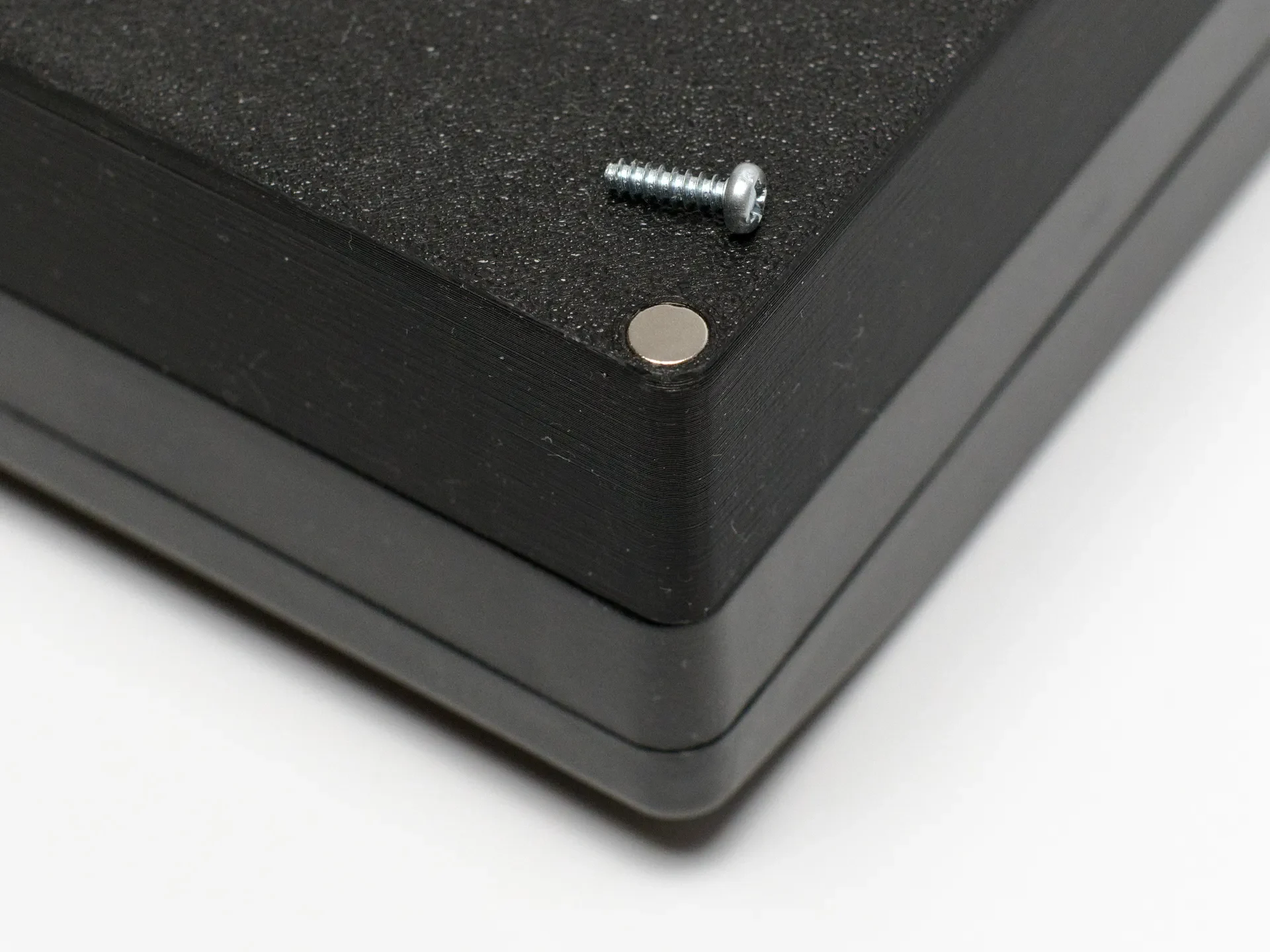

Вверните четыре винта M3 или аналогичные в отверстия основания. (Они должны быть изготовлены из обычной стали, а не из немагнитной нержавеющей стали.)

Если вы используете более мелкие магниты сверху и вталкиваете один слишком далеко, то их можно протолкнуть обратно вверх с помощью стержня через центральные отверстия.

Модификация

Это не параметрический дизайн, но глубину лотка можно отрегулировать с помощью прилагаемого файла «iFixit Essentials Extension Tray_custom-height».3mf". Работает с PrusaSlicer и его вариантами. Масштабируйте среднюю часть по оси Y и убедитесь, что верхняя и нижняя части касаются ее и не перекрываются.

Его также можно легко переделать, добавив разделители и т. д.

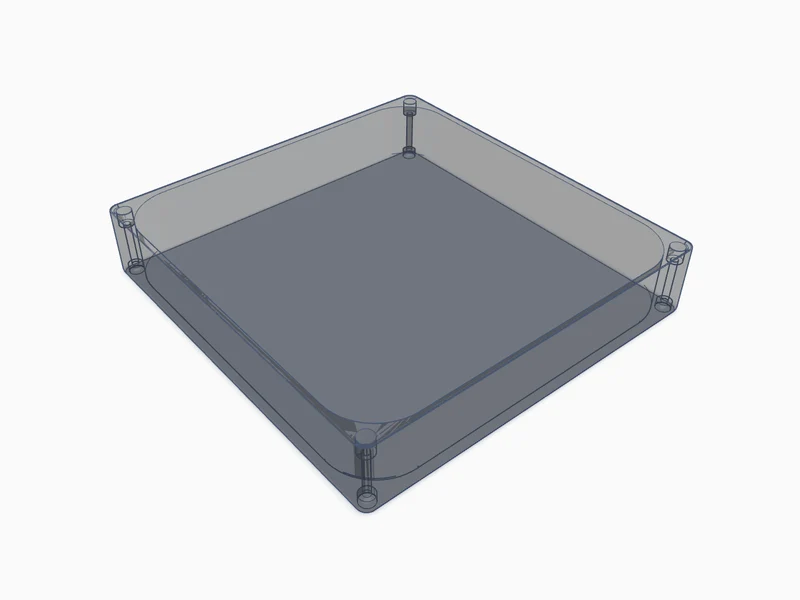

Ссылка на исходный код Tinkercad, если вы хотите сделать копию и изменить размеры отверстий магнита и т. д.:

https://www.tinkercad.com/things/ksK2UoOrXJF-ifixit-essentials-extension-tray/edit
