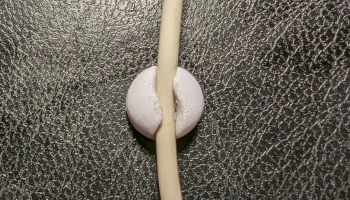

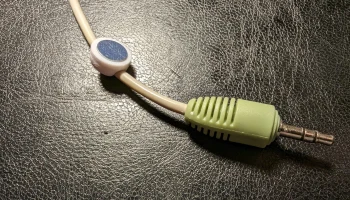

Магнитный кабельный зажим (параметрический).........

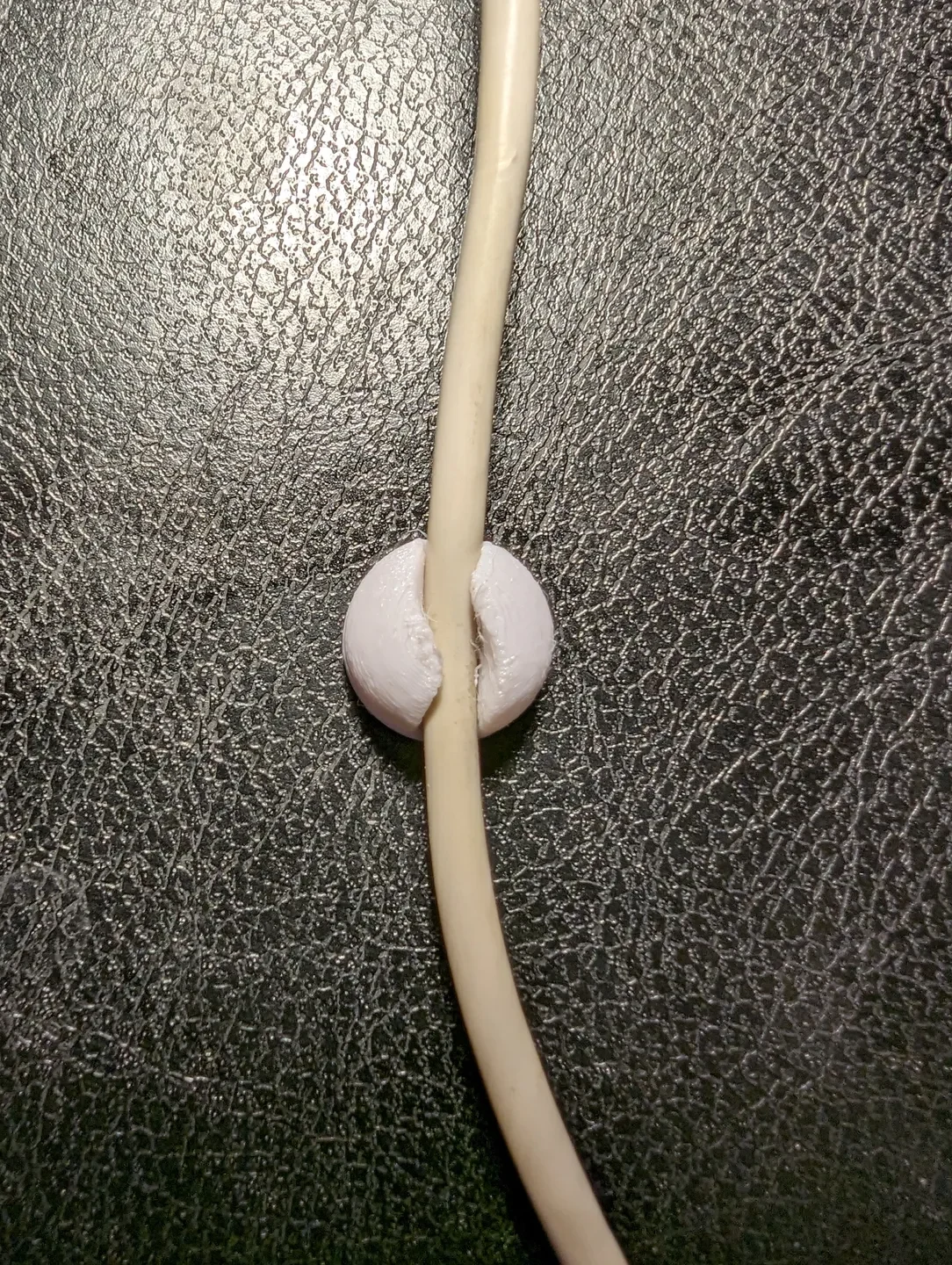

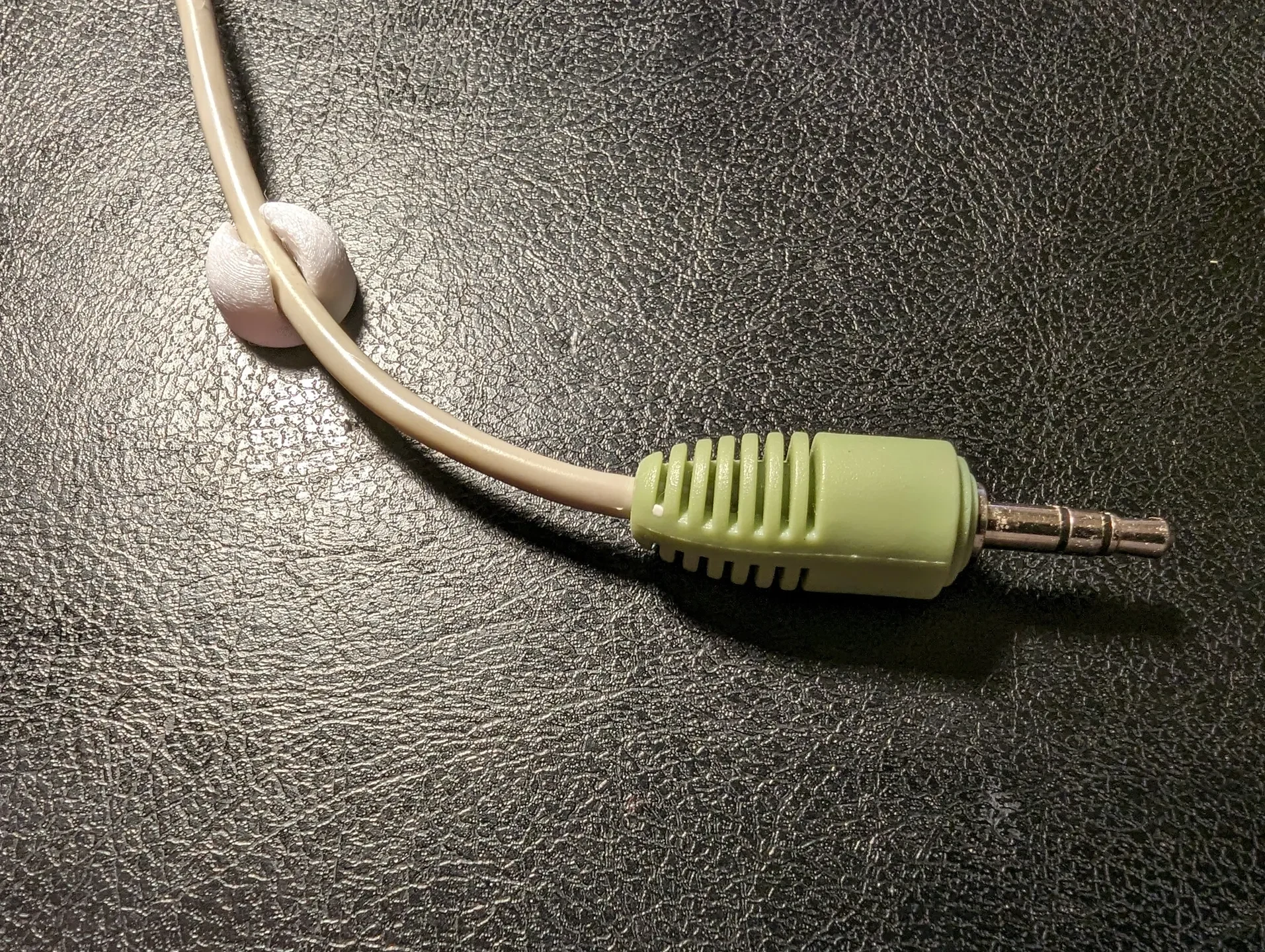

Это простой магнитный зажим для кабеля, который я сделал для своего стола.

Я поделился файлом проекта, чтобы вы могли легко изменить параметры в Fusion360 в соответствии с вашими кабелями и магнитами.

Представленная здесь конструкция предназначена для магнита шириной 9 мм и толщиной 1 мм с диаметром кабеля 3 мм.

Параметры, доступные для изменения:

Диаметр кабеля
Допуск на диаметр кабеля (установлен на 0,2 мм)
Диаметр магнита
Допуск на диаметр магнита (установлен на 0,2 мм, вы можете поиграть с этим, чтобы магнит плотно прилегал, если вы не хотите использовать клей)
Толщина магнита
Оболочка (установлена на 1,5 мм)

Дуга (кривые вверху) зависит от общего диаметра (магнита, допуска и оболочки). Но вы также можете изменить это, если захотите.
