Значок Star Trek Com с магнитным креплением.........

Эта модель просто для развлечения. Мне нужно было распечатать несколько значков связи «Звездный путь» (TNG) для какого-то мероприятия, и на их выполнение у меня был всего 1 день. Большинство моделей, доступных в Интернете, были либо слишком подробными (излишними для моих нужд), требовали принтера для работы с несколькими материалами (у меня есть только один, так что это было бы узким местом производства), требовали постобработки (покраски) или не подходили для принтеров FDM.

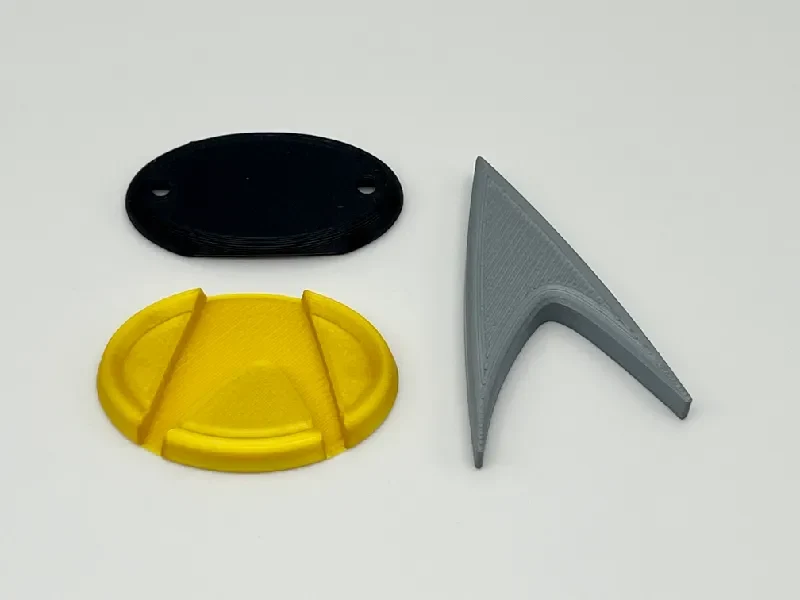

Эта модель была быстро разработана на основе изображений, найденных в Интернете; он не задуман как точная копия, но очень близок к этому. Состоит из 3-х частей (овальная основа, знак отличия и затыльник для магнитного крепления). Это позволило печатать его на трех одноцветных принтерах параллельно. Этот дизайн можно быстро распечатать, он стоит недорого, что делает его практически расходным материалом… идеально подходит для членов экипажа, носящих красные рубашки (принесите свою собственную красную рубашку).

Особенности дизайна:
Никаких опор не требуется
Возможна плоская печать на рабочей пластине.
Магнитное крепление к одежде.
Магниты на задней панели можно легко снять, вытолкнув их шестигранным ключом на 2,5 мм.
Требуе��ые детали:
Клей CA (лучше всего подойдет густой или гелевый)
4 х 6х2 мм круглые магниты. Я использовал эти магниты с Amazon: Магниты на холодильник размером 6x2 мм.
Печать Примечания:
PLA отлично подходит для этой модели (если вы не планируете посетить планету Вулкан, тогда используйте нить с более высокой температурой).
Напечатайте заднюю пластину, используя высоту слоя 0,2 мм, структурную, заполнение 15%.
Напечатайте овальный фон и знаки отличия, используя структурную высоту слоя 0,15 мм (или меньше) и заполнение 15%.
Для овальной основы и знаков отличия я использовал переменную высоту слоя для верхних слоев, чтобы сгладить постепенные наклоны и уменьшить видимость линий слоя (сужаясь до высоты слоя 0,07 мм в верхнем слое).
Ни одна из частей не требует опор.
НЕ ИСПОЛЬЗУЙТЕ предоставленные файлы .bgcode (всегда нарезайте собственные файлы для вашего конкретного принтера, нити накаливания, окружающей среды и т. д.). Файлы были включены только для справки о приблизительном времени печати.
Инструкция по сборке (см. фотографии):

Шаг 1: Вставьте магниты. Вставьте 2 магнита в овальную часть основания и 2 магнита в заднюю панель. Убедитесь, что магниты находятся на одном уровне с поверхностью и ориентированы таким образом, чтобы основание и задняя панель притягивали друг друга. Если вам нужно изменить полярность, магниты на задней панели можно вытолкнуть с противоположной стороны с помощью шестигранного ключа на 2,5 мм. Самый простой способ вставить магниты — прикрепить магнит к плоской поверхности корпуса принтера, совместить отверстие для магнита на напечатанной детали и прижать деталь к раме принтера до тех пор, пока магнит не встанет заподлицо; Также можно использовать плоскогубцы.

Шаг 2: Нанесите 2 капли густого клея CA на овальную основу, как показано на рисунке, добавьте знаки отличия и удерживайте две части вместе в течение 30-60 секунд.

Шаг 3: Наслаждайтесь! Не забудь свою красную рубашку.

Разные примечания/комментарии:

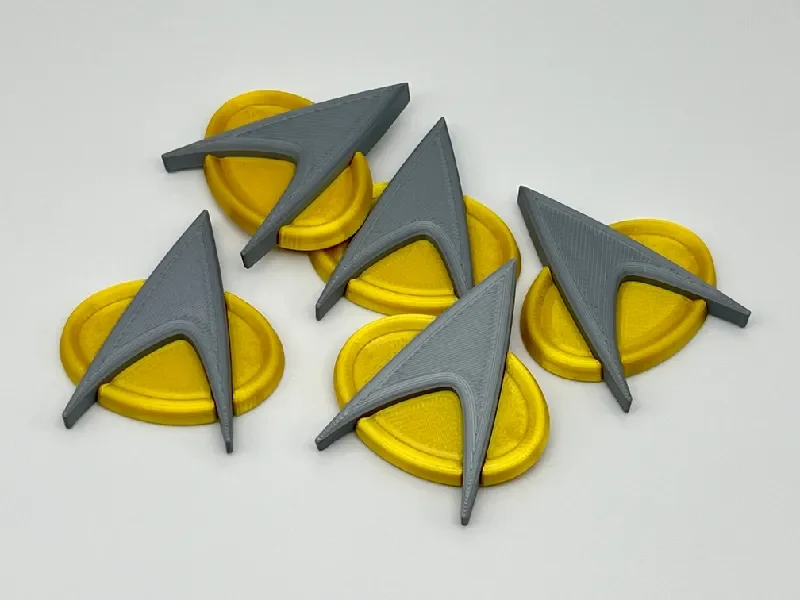

Модель на фотографиях была напечатана с использованием Prusament Oh My Gold и обычного серебра (марку не помню).
