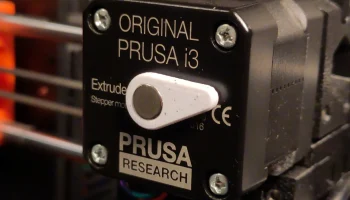

Простой визуализатор экструдера

Простой экструдер-визуализатор, который можно быстро распечатать (около 7 минут) и для которого требуется всего два магнита 8 × 3 мм. Просто сложите магниты, вставьте их в отпечаток и прикрепите к экструдеру, чтобы увидеть, как он работает!

Печать

Эту модель следует печатать с высотой слоя 0,10 мм и 100% заполнением относительно термостойким материалом, таким как PETG или ABS (можно использовать PLA, но он может деформироваться из-за тепла, выделяемого двигателем экструдера).

Высота слоя: от 0,10 до 0,20 мм.
Заполнение: 100%
Плот/Опоры/Поля: нет
Положение шва: Совмещенное (рекомендуется)
Сборка

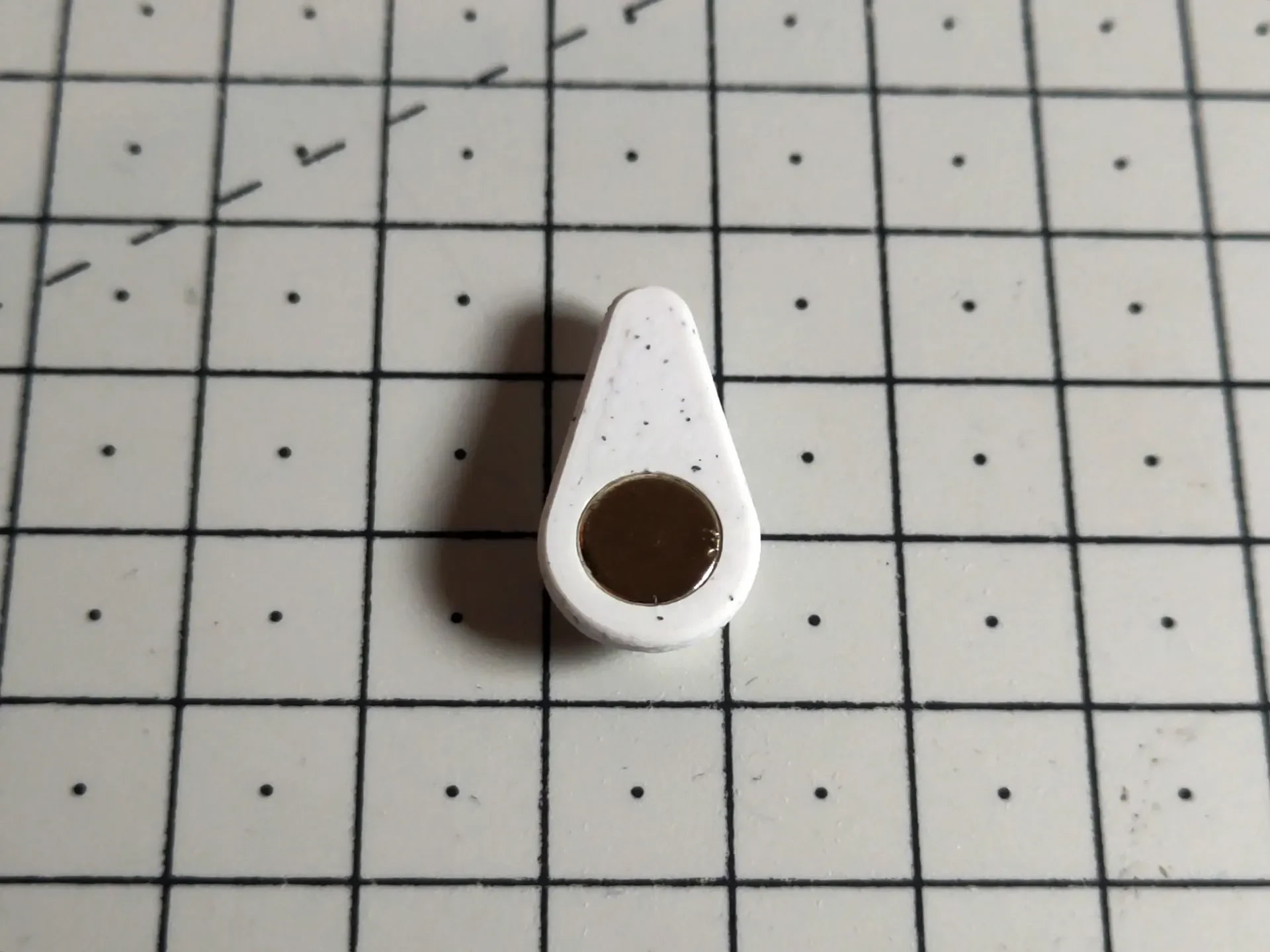

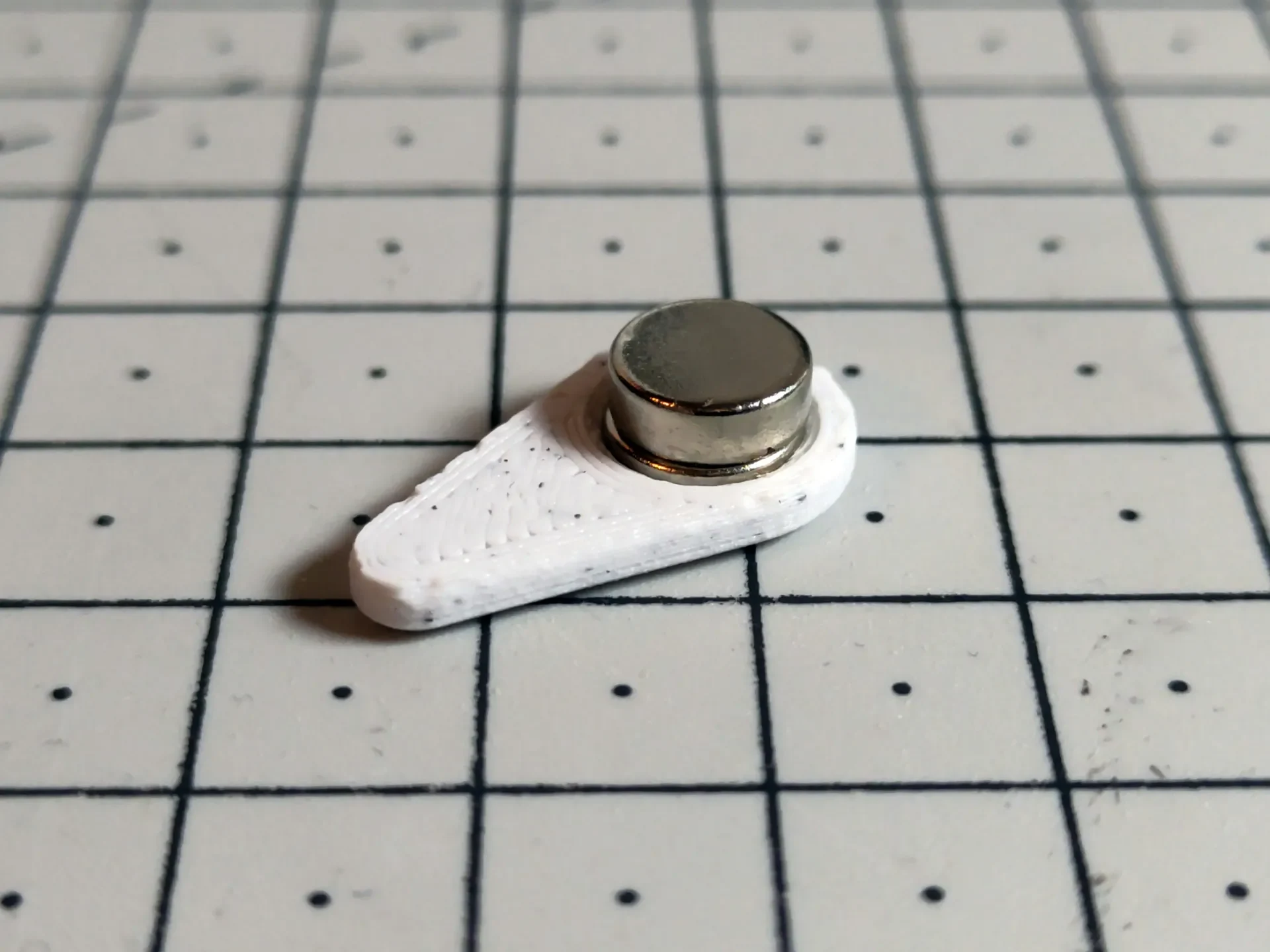

После того, как вы напечатаете модель, вы должны увидеть фаску на задней стороне модели вокруг отверстия. Положите модель этой фаской лицевой стороной вверх на твердый стол и вставьте в отверстие стопку из двух магнитов 8×3 мм. Стопка должна выровняться заподлицо с топ-моделью.

Если отверстие слишком узкое для ваших магнитов, вы можете попробовать закруглить его с помощью сверла диаметром 8 мм или масштабировать модель вверх или вниз в слайсере, чтобы отрегулировать посадку.

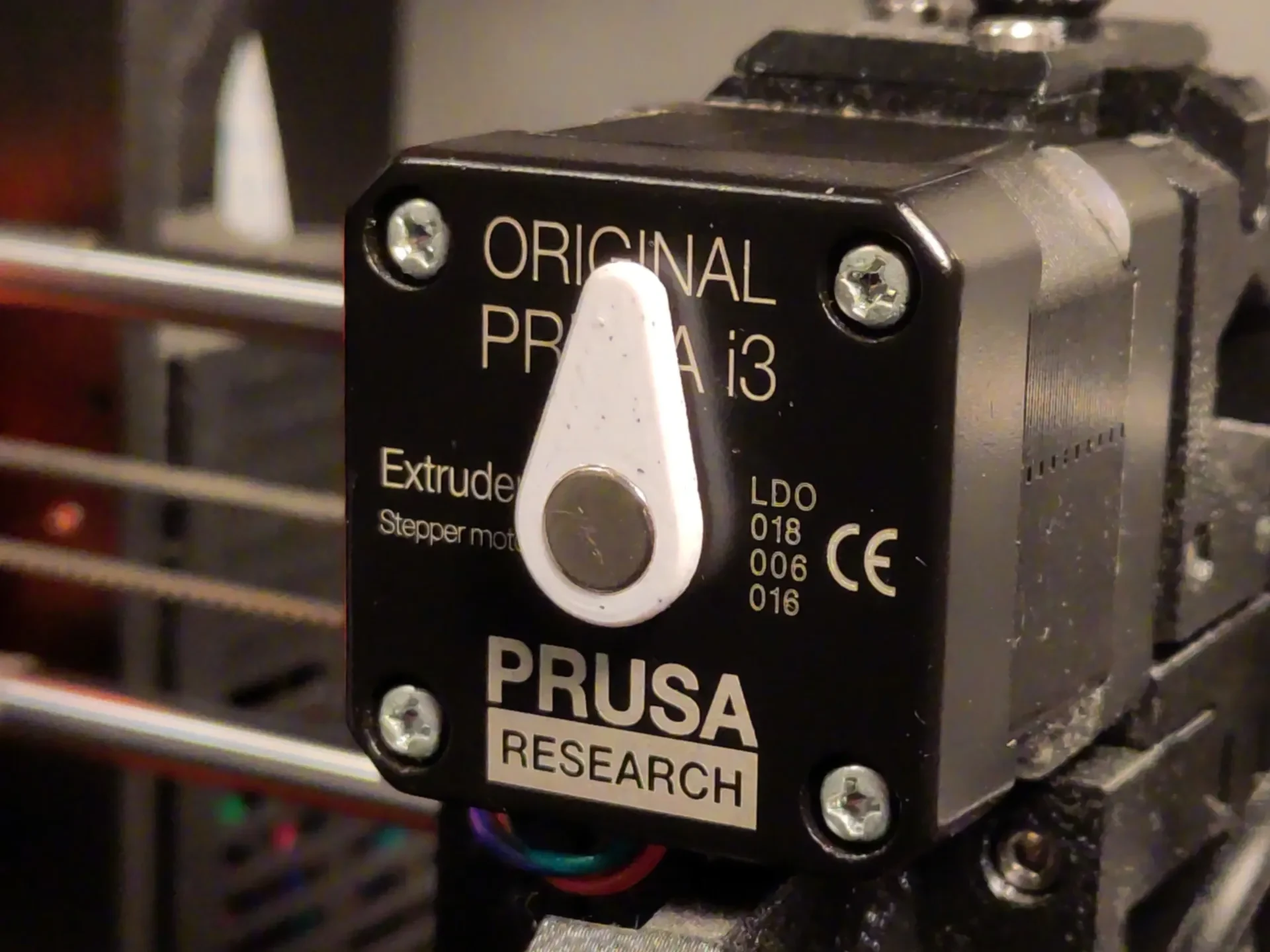

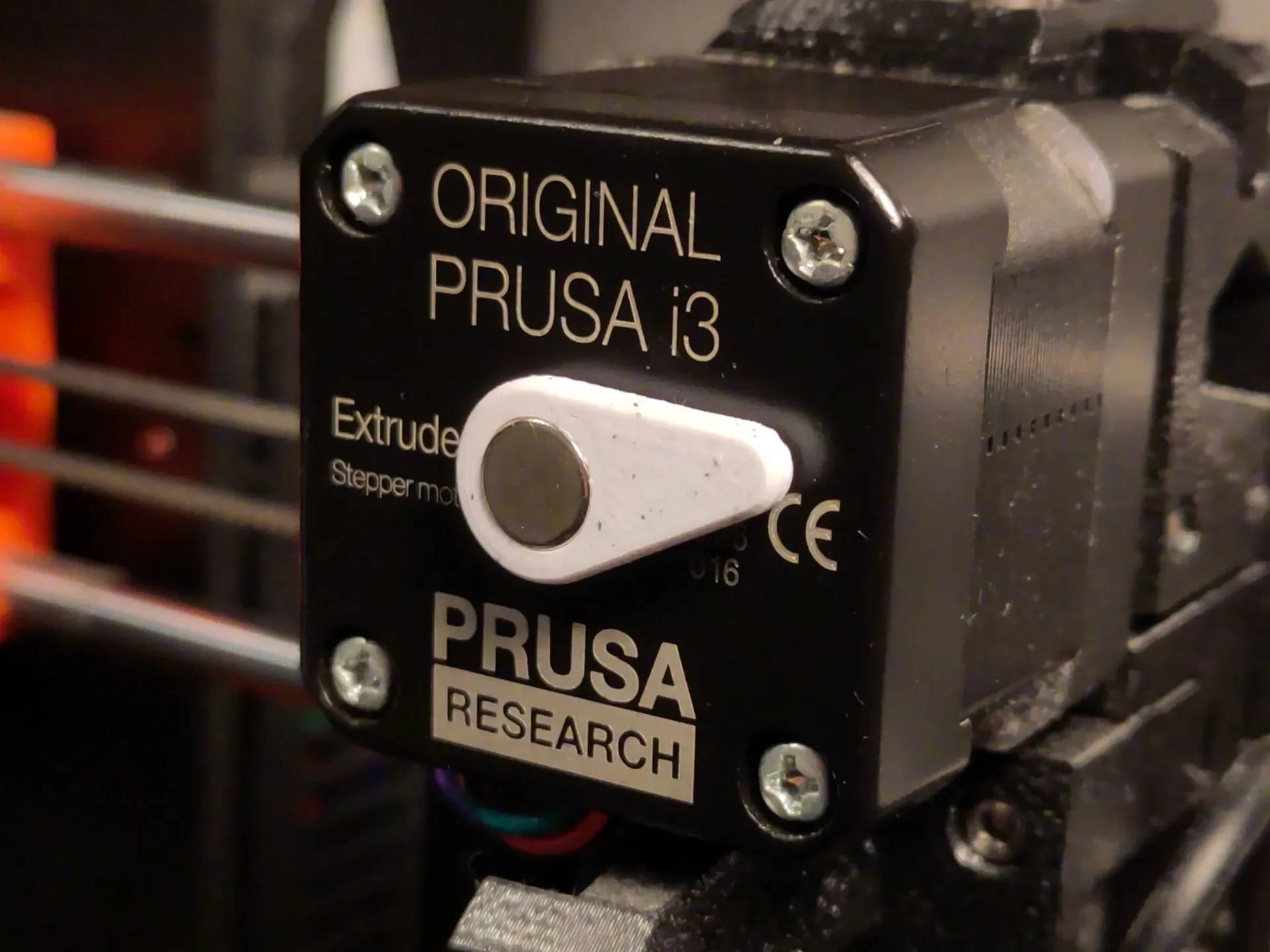

После сборки просто прикрепите его к двигателю экструдера и наслаждайтесь вращением!
