Индикатор/визуализатор экструдера циклоидного типа...

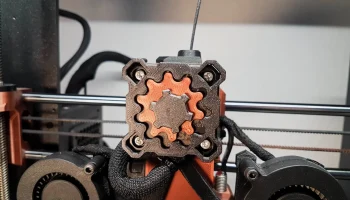

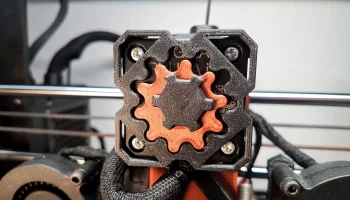

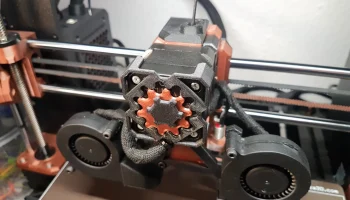

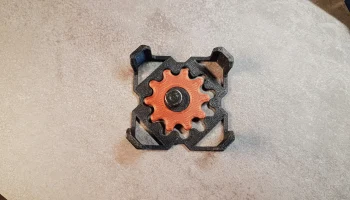

Вдохновленный коробкой передач Nextruder, я создал этот визуализатор. Индикатор экструдера внешне очень похож на циклоидный редуктор, хотя на самом деле он лишь наполовину. Погуглите, интересная идея! Средняя часть нормально вращается вместе с двигателем, в то время как кольцо медленно движется эксцентрично в противоположном направлении.

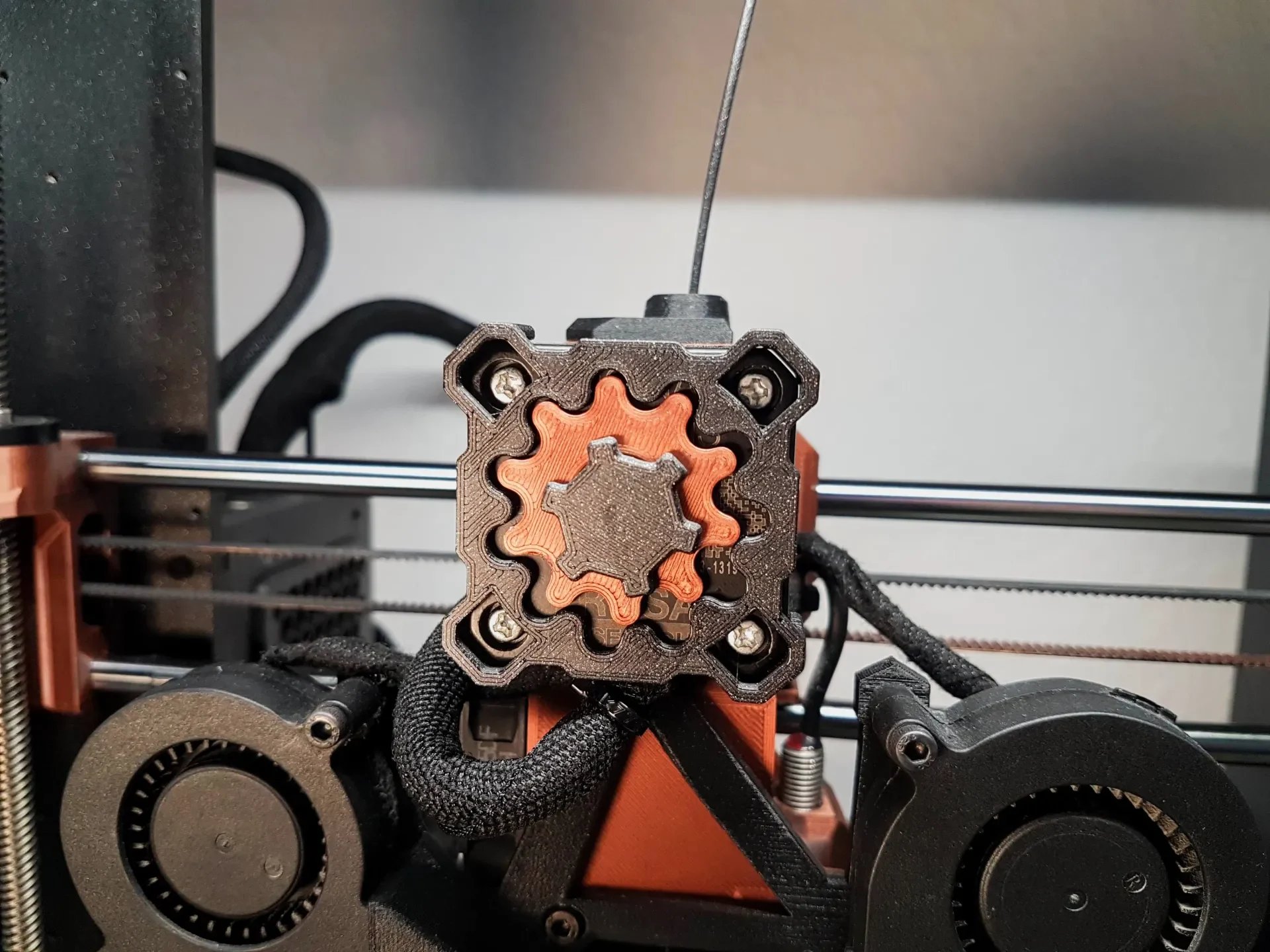

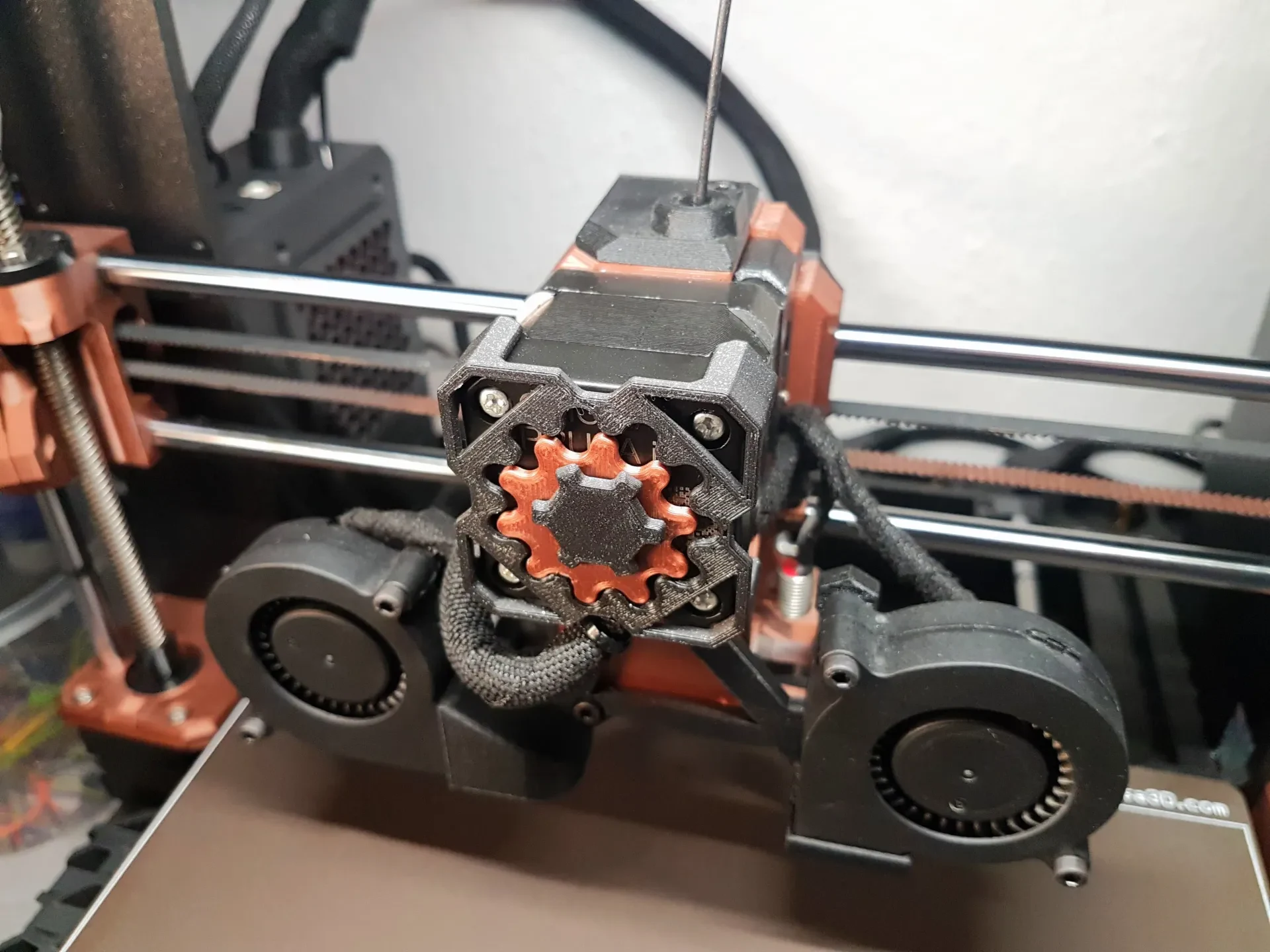

Внешняя часть просто прикрепляется к двигателю, помните, что двигатель может нагреваться до температуры более 60°C. Так что используйте для этого хотя бы PETG.

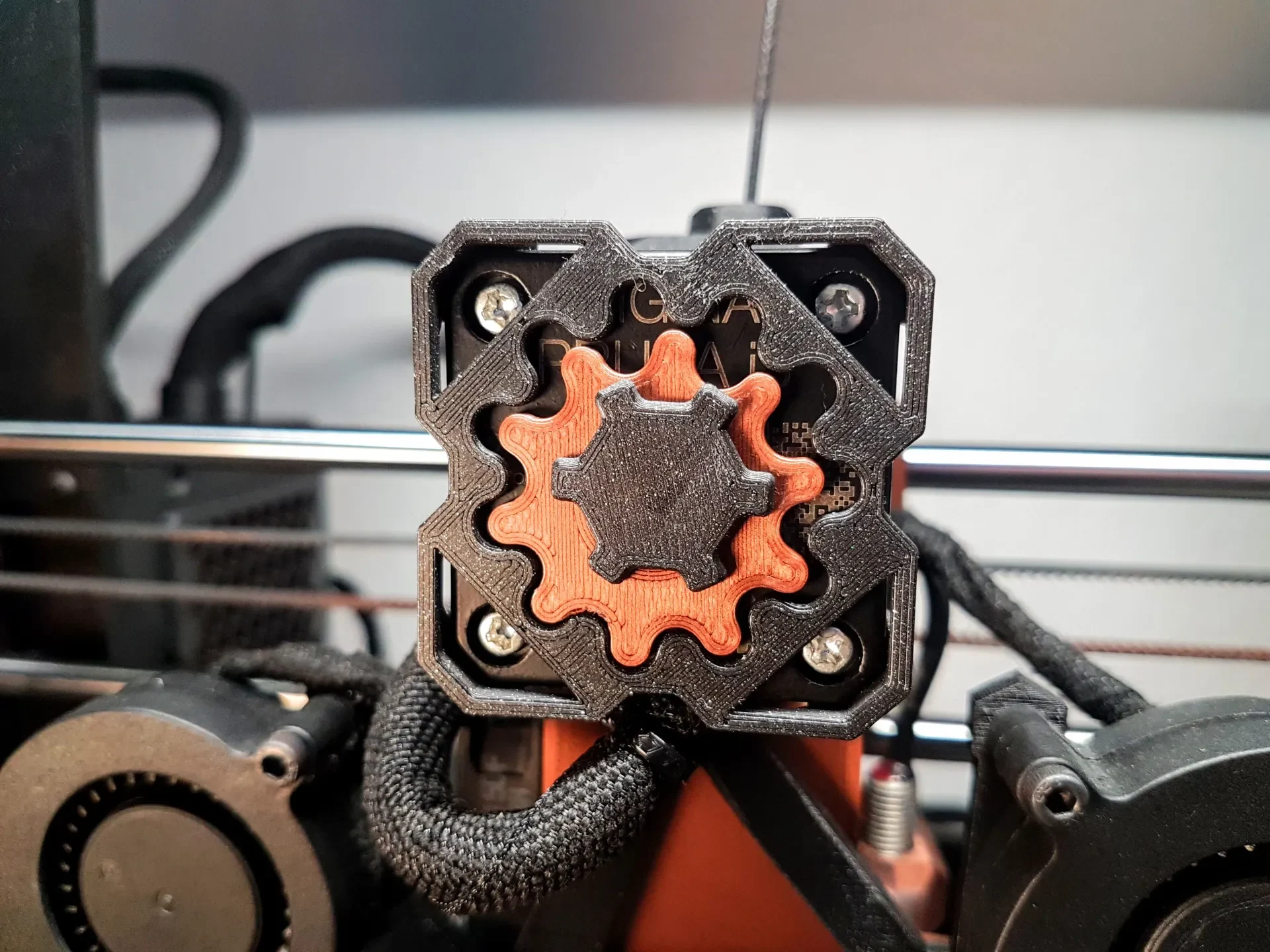

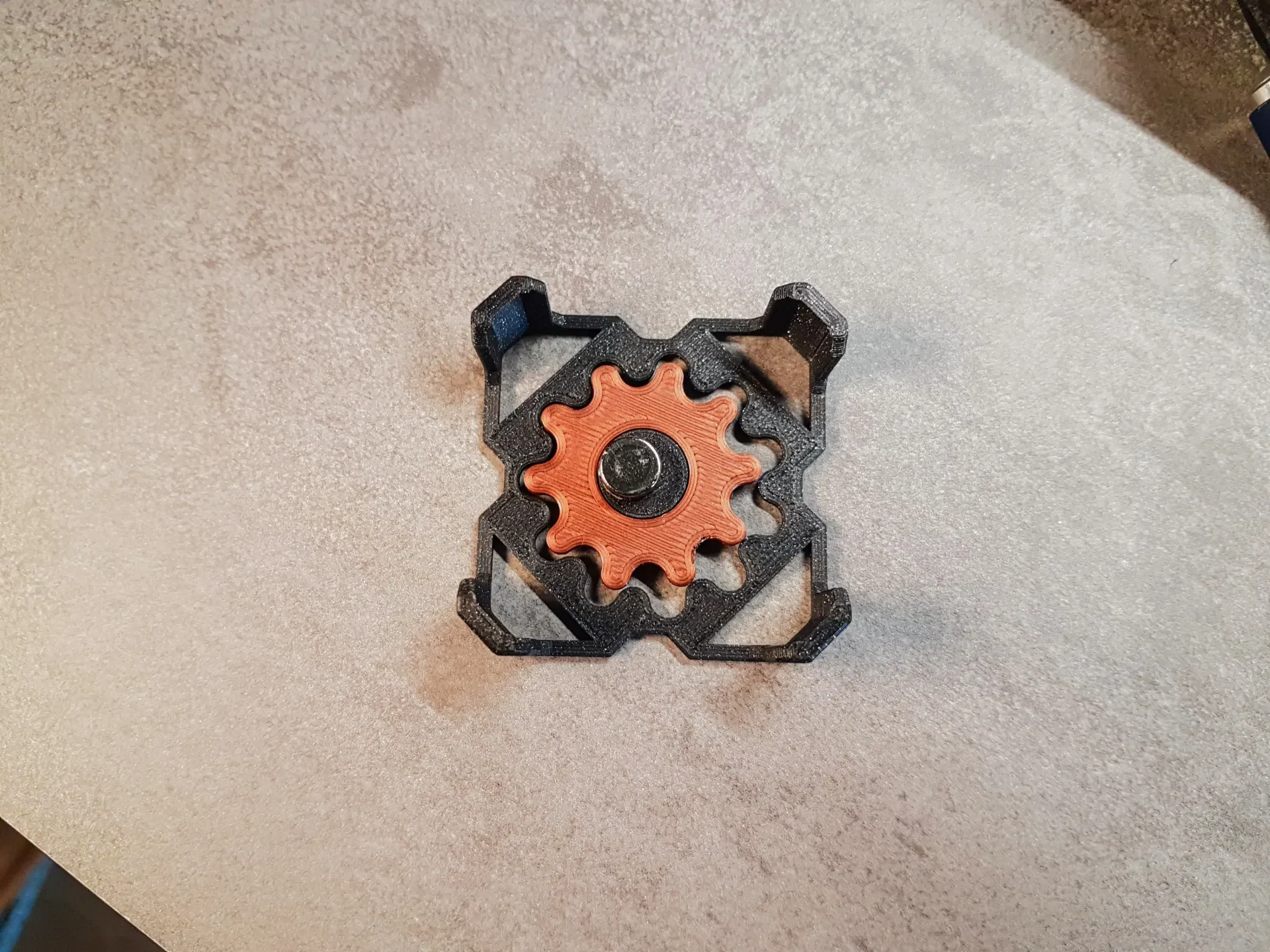

Для подключения к двигателю понадобится магнит размерами 6х3 или 8х3мм. Как вы можете видеть на фото, этот магнит прикреплен со смещением от центра небольшой выступающей части с помощью небольшого кусочка двустороннего скотча.
У меня есть MK3, но я знаю, что другие моторы могут немного отличаться по конструкции. На двигателе MK3s внешняя часть должна легко встать на место благодаря небольшим фиксаторам. Если у вас другой мотор, я загрузил версию без этих защелок, так что вы также можете использовать двусторонний скотч. Я измерил 12,7 мм до края, где деталь крепится к двигателю.
У меня визуализатор теперь проработал несколько часов без проблем, так как соединение с валом двигателя происходит только через магнит, можно не беспокоиться, что с принтером что-то случится в случае перекоса.
Изменить:
Я случайно загрузил устаревшую версию средней части, которая не центрирована правильно. Теперь это исправлено, поэтому первые 6 загрузок содержат неправильный файл.
Я добавил плоскую версию внешней части на тот случай, если остальные не подойдут к вашему мотору и вы просто захотите прикрепить ее к передней части с помощью двустороннего скотча. Убедитесь, что деталь расположена идеально.

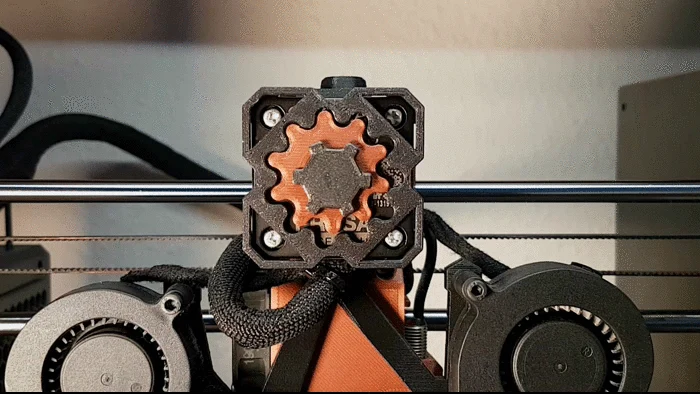

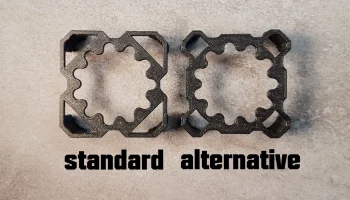

Я добавил альтернативную версию внешней части. Этот выглядит немного светлее.
Если вам нравятся, посмотрите и другие мои дизайны!
Примечание. Поскольку вопрос возник недавно, в лицензии указано, что вы не можете использовать эту модель в коммерческих целях. Для меня нормально, если вы покажете фотографии или модель своей аудитории, даже если вы заработаете на этом деньги, если вы укажете меня как создателя и дадите ссылку на эту страницу. Вам не разрешается продавать файлы или саму напечатанную модель.
