Корпус LACK с магнитами открытой двери и другими улучшени...
Поставьте лайк или опубликуйте марку, если распечатаете, буду рад увидеть!
Сохраняет первоначальные размеры и компоновку корпуса LACK, но добавляет множество функций, облегчающих жизнь и сборку. Требуется только дополнительное оборудование — несколько дополнительных винтов и магнитов.
Если вы не знакомы с корпусом LACK — это популярный дешевый и эффективный корпус для принтера, изготовленный с использованием стола IKEA LACK, некоторых печатных деталей и минимального оборудования. Дополнительную информацию и способы сборки см. в исходном сообщении ( https://www.printables.com/model/17-original-prusa-i3-mk3-enclosure-ikea-lack-table-pr).
Имена файлов: Угол RTL = Задний верхний левый угол, Угол FBR = Передний нижний правый угол и т. д.
Все изменения смотрите ниже:
Магниты на открытие двери

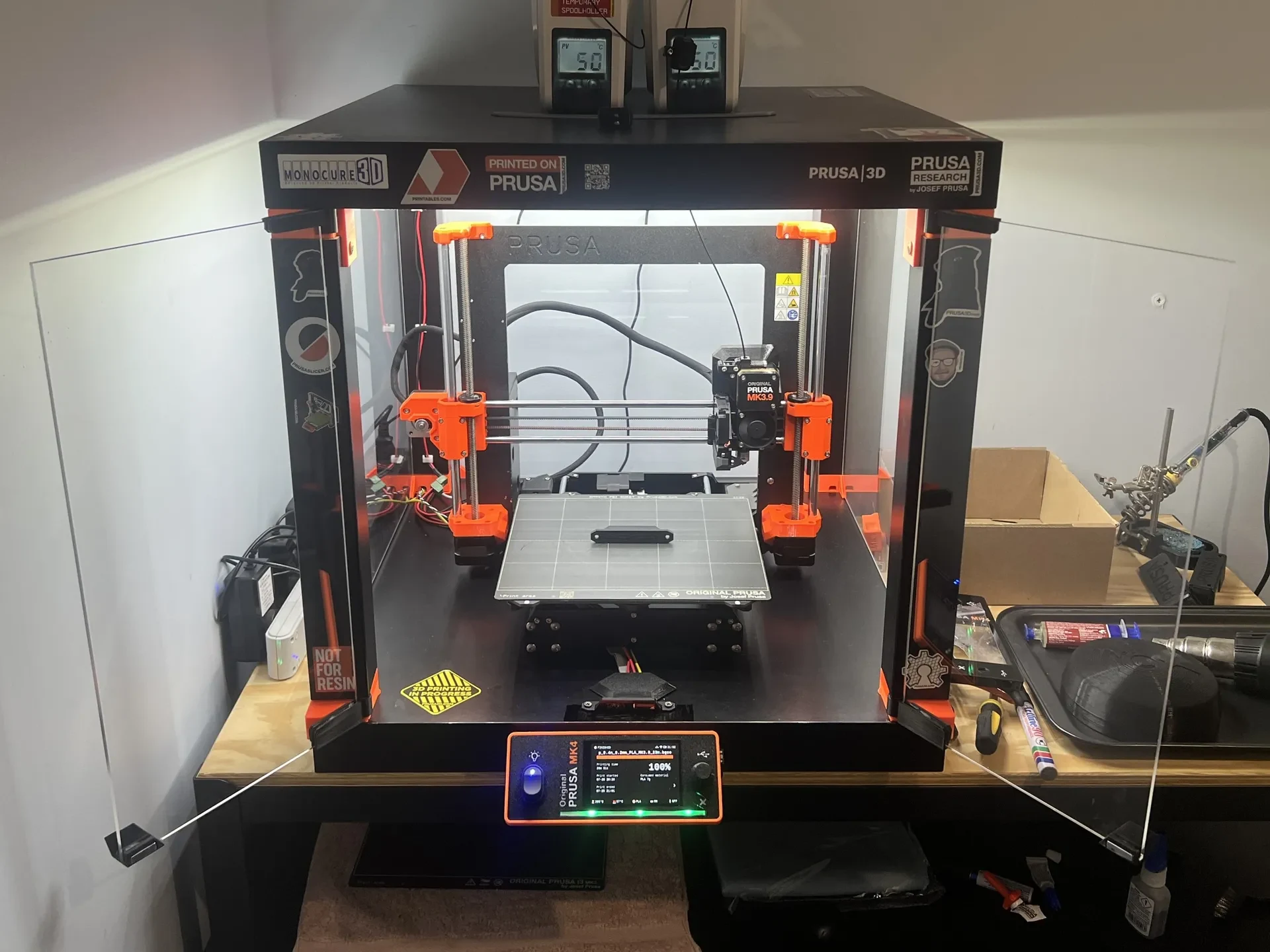

Дверцы моего корпуса LACK не оставались открытыми, одна сторона всегда медленно закрывалась, что очень раздражало при попытке удалить отпечатки, загрузить нить и т. д.

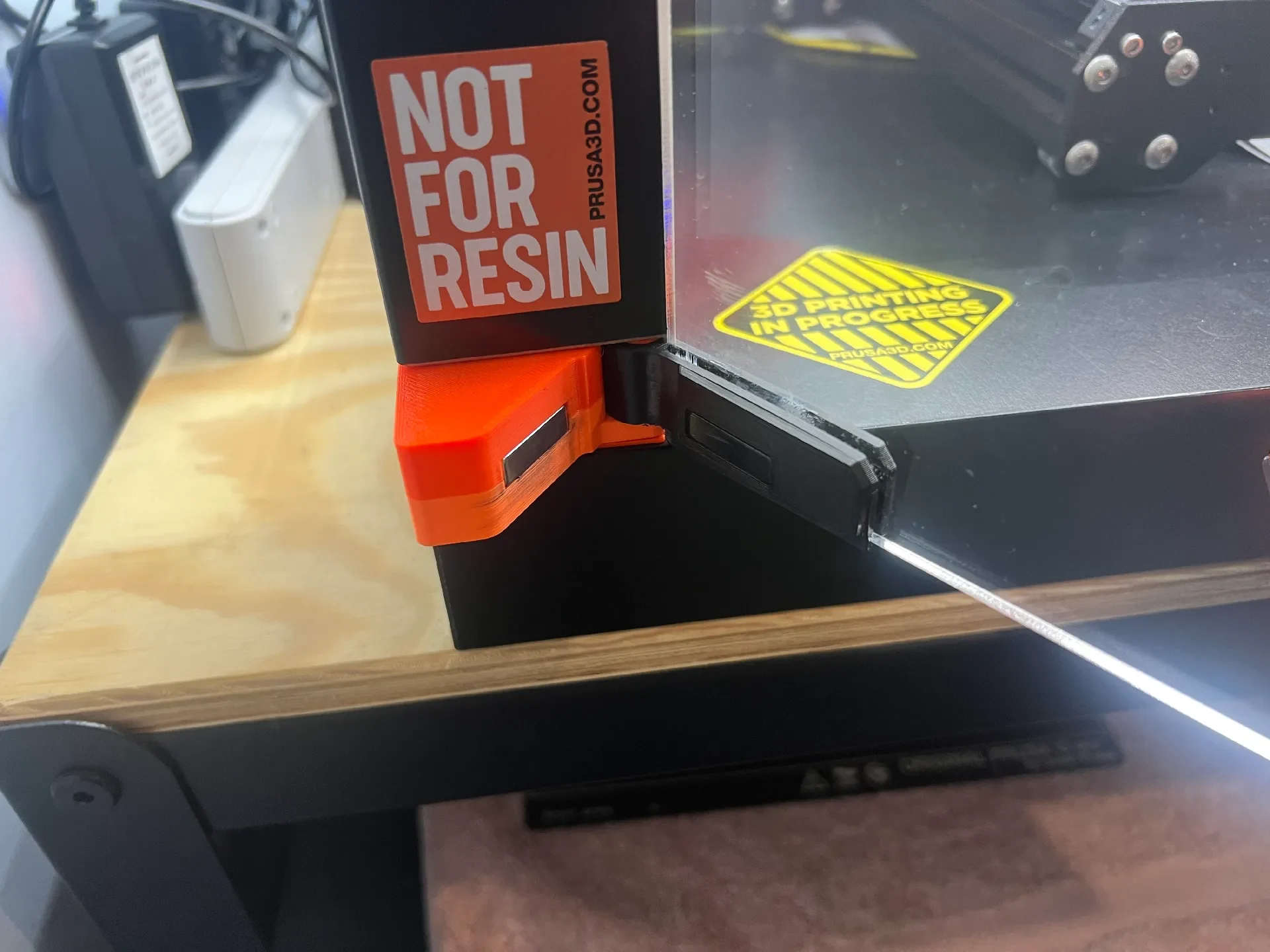

В этой версии передние нижние углы имеют выступы для крепления магнитов, которые будут надежно удерживать двери в открытом положении, когда они будут перемещены в это положение. Нижние части шарниров имеют вырезы для магнитов-партнеров.
Магниты такие же, как и оригинальные — неодимовые магниты 20 х 6 х 2: https://www.aliexpress.com/item/1005004399996747.html?spm=a2g0o.order_list.order_list_main.5.3bd618022LjUgb
Если у вас уже есть корпус LACK и вам нужны только магниты для открытой двери, вам нужно напечатать только нижние петли и передние нижние углы.
^Если ваши петли приклеены к акрилу — выберите STL нижних петель в этом посте и нажмите «Разделить на объекты» в Prusaslicer ( https://help.prusa3d.com/article/split-to-objects-parts_1751 ). Детали разделятся на две части — оригинальную шарнирн��ю часть и дополнительный выступ для удержания магнита. Удалите исходную часть петли и распечатайте дополнительную часть. Приклейте его к существующим петлям, а затем вклейте в них магниты. Учитывайте материал существующих петель. Если эти детали изготовлены из PETG, обязательно используйте клей, совместимый с полиэтиленом (суперклей вообще не подойдет).
Чтобы приклеить PLA к PLA, используйте суперклей или двухкомпонентную эпоксидную смолу.
Чтобы склеить PETG с PETG, я использую этот продукт — https://www.loctite-consumer.com.au/en/products/superglue-all-plastics.html. Есть много клеев, которые подойдут, просто прочитайте подробности и убедитесь, что клей подходит для полиэтилена.
Чтобы приклеить никелированные неодимовые магниты к PLA, используйте суперклей или двухкомпонентную эпоксидную смолу (я рекомендую эпоксидную смолу, поскольку магниты обладают большой силой притяжения).
Для приклеивания никелированных неодимовых магнитов к PETG используйте моментальный клей Loctite 480. Немного дороже, но оно того стоит. Имейте в виду, что, хотя написано «мгновенно», я бы рекомендовал дать ему постоять как минимум час, прежде чем подкладывать рядом с ним какой-либо другой магнит, иначе этот магнит снова вытащит его.
Дополнительные отверстия для винтов
Все угловые части имеют как минимум 3 отверстия для винтов, чтобы ножки стола LACK не вращались вокруг одного центрального винта, как это возможно в оригинальной конструкции.
Дополнительные разъемы для кабелей
В каждом заднем нижнем углу (слева и справа) имеется по два разъема для прокладки всех необходимых проводов. Кабели блока питания, питание светодиодной ленты, датчики, камера и т. д. Обязательно используйте угловые конусы с соответствующими двойными вырезами, включенные в файлы.
Магниты дверного стопора прилагаются.

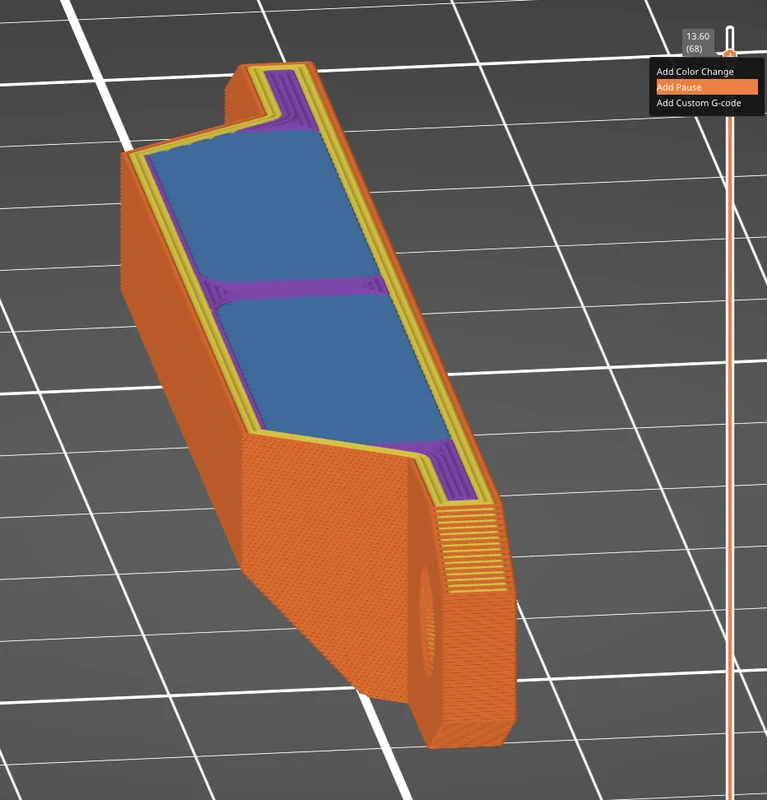

Дверной ограничитель имеет полностью закрытые магниты. При нарезке отключите опоры и сделайте паузу на первом слое, который перекрывает отверстия для магнитов. Смотрите последнее изображение. Также ознакомьтесь с этим руководством (https://help.prusa3d.com/article/insert-pause-or-custom-g-code-at-layer_120490). Когда печать здесь остановится, капните каплю суперклея в отверстия и вставьте магниты (проверьте их ориентацию, чтобы они совпадали с магнитами дверной ручки). Дайте клею минуту застыть, прежде чем возобновить печать, в результате чего поверх магнитов будет напечатано еще несколько слоев, запечатывая их. Это имеет множество преимуществ:
Дверной упор имеет очень чистый и ровный вид.
Магниты никогда не смогут вытащить
Дополнительное расстояние 0,6 мм между этими магнитами и магнитами-партнерами.
