SMLight SLZB-06 / SLZB-MR Магнитное крепление.........
Это магнитное крепление для адаптеров SMLight SLZB Zigbee Ethernet/USB LAN.
Он основан на моей оригинальной конструкции с винтовым креплением, но заменяет винты запрессованными магнитами. Если вы предпочитаете устанавливать с помощью винтов, обратите внимание на оригинальную версию.
Чем отличается эта версия
Данная модель предназначена для использования магнитов:
после установки магниты прочно удерживаются и не выпадают при обычном использовании
Клей не требуется:

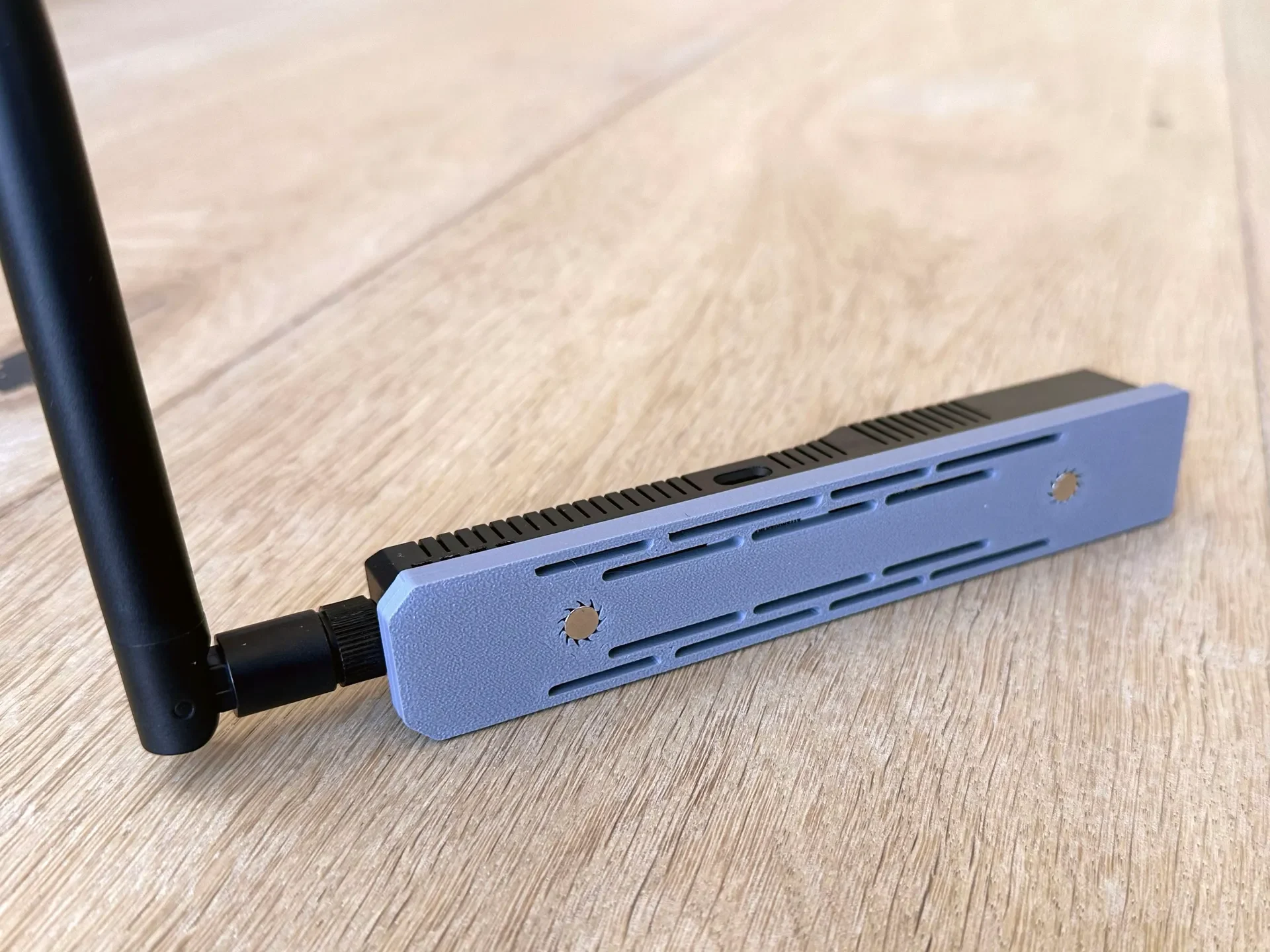

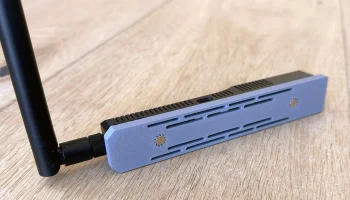

Гибкие ребра захвата надежно удерживают магниты.

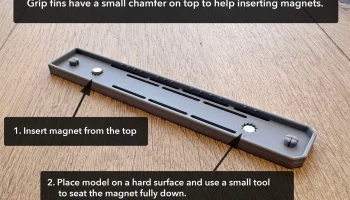

Заходные фаски помогают магнитам легко вдавливаться. Вставка изнутри/спереди модели.
Соответствие требованиям, поэтому допуски между принтерами/материалами не являются проблемой.
К��нструкция со сквозными отверстиями позволяет легко снимать магниты для повторного использования.
Магниты какого размера?
Я параметризовал модель для поддержки магнитов разных размеров. Диаметр может меняться, но максимальная поддерживаемая толщина составляет 3 мм.
Я рекомендую использовать неодимовые магниты размером 6 x 2 мм или 6 x 3 мм (N42 или N52). Некоторые пользователи сообщали, что использование только двух магнитов было недостаточно сильным (вероятно, без использования неодимовых магнитов), поэтому я добавил модель, которая может удерживать 5 магнитов.
Я также публиковал модели для магнитов диаметром 8 мм. Но эти магниты немного великоваты для x5 (модель с 5 магнитами)… поэтому я сделал модель с 4 магнитами.
Вы можете настроить диаметр магнита с помощью прилагаемых файлов Fusion. Вы такж�� можете сделать это онлайн на MakerWorld, нажав кнопку «Настроить»: https://makerworld.com/en/models/2560278-smlight-slzb-06-slzb-mr-Magnetic-mount.
Разбивка по файлам и размерам:
Диаметр
количество магнитов
СТЛ
ШАГ
Распечатать профиль
Фьюжн360
Кнопка настройки
6 мм
х2
[v]
[v]
[v]
[v]
[v]
6 мм
х5
[v]
[v]
[v]
[v]
[v]
8 мм
х2
[v]
[v]
[v]
[v]
[v]
8 мм
х4
[v]
[v]
[v]
[v]
[v]
нестандартный размер
х2
[v]
[v]
нестандартный размер
х4
[v]
[v]
нестандартный размер
х5
[v]
[v]
Чтобы настроить:
Вы можете настроить это на MakerWorld здесь для магнитов разных размеров. Однако они не должны быть толще 3 мм.
или… загрузите файл Fusion или STEP.
Особенности модели
Цельный дизайн
Печатает без подставок
Надежно удерживает SLZB в любом положении.
Магнитное крепление (винты не требуются)
Включает файлы STEP и Fusion для ремиксов.
Совместимость
Подтверждено, что подходит:
СЛЗБ-06
СЛЗБ-06М
СЛЗБ-06Мг26
СЛЗБ-06П7
СЛЗБ-06П7У
СЛЗБ-06У
СЛЗБ-МР1
СЛЗБ-МР1У
СЛЗБ-МР2
СЛЗБ-МР3
СЛЗБ-МР3У
СЛЗБ-МР4
СЛЗБ-МР4У
СЛЗБ-МР5У
SLZB-MRW10
Это может сработать и для других. Пожалуйста, оставьте комментарий к другим моделям, и я буду держать эту информацию в курсе.
Как это работает
Тот же основной дизайн, что и оригинал, с использованием совместимых функций:

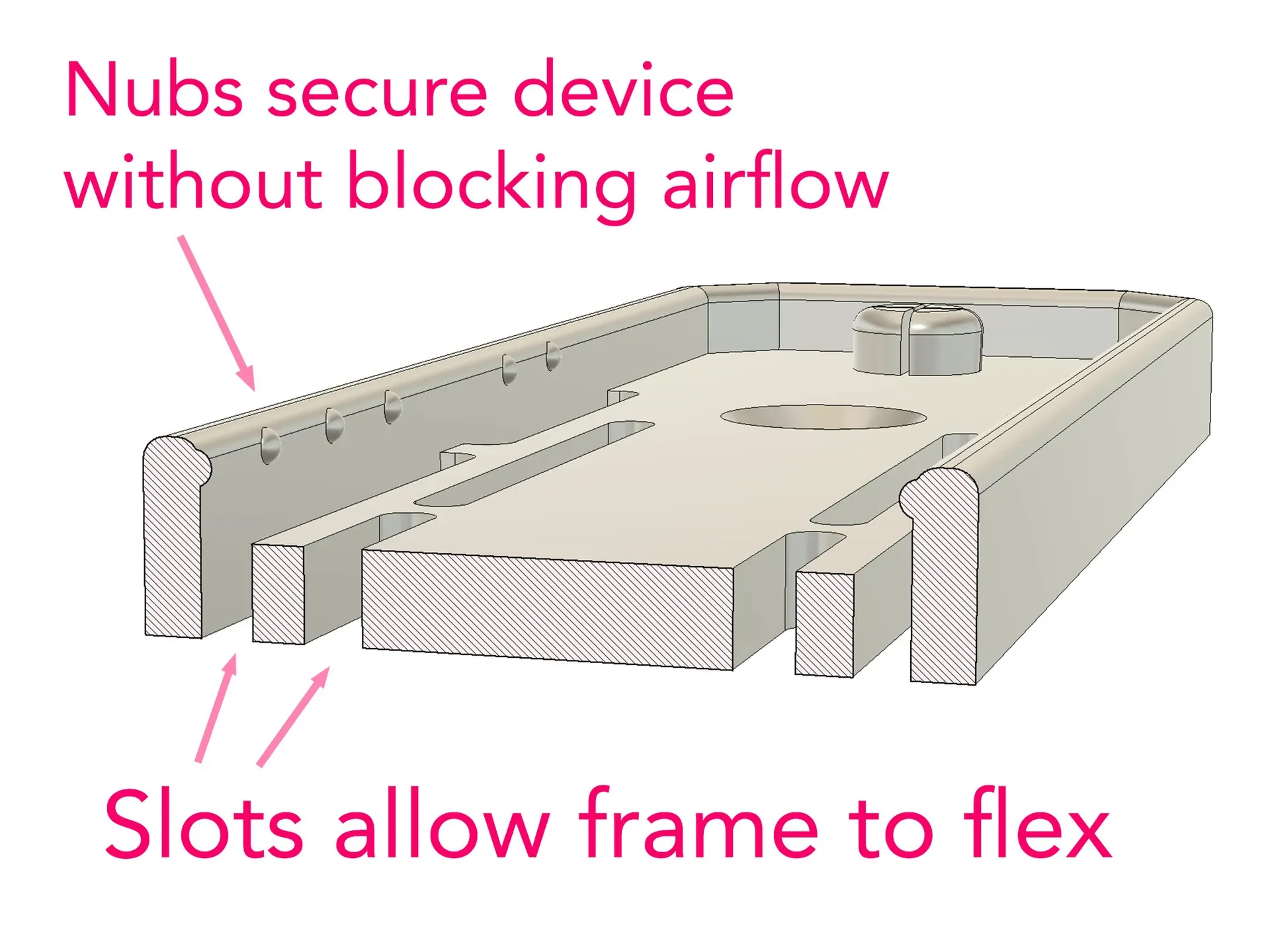

Маленькие удерживающие выступы совпадают с вентиляционными отверстиями и надежно удерживают устройство, не блокируя поток воздуха.
Гибкие слоты позволяют легко устанавливать/удалять
Две большие клавиши + внешний ободок предотвращают перемещение из стороны в сторону.
Устройство снимается, потянув прямо наружу.
Посадка настроена так, чтобы сбалансировать плотное прилегание и простоту использования.
Монтаж

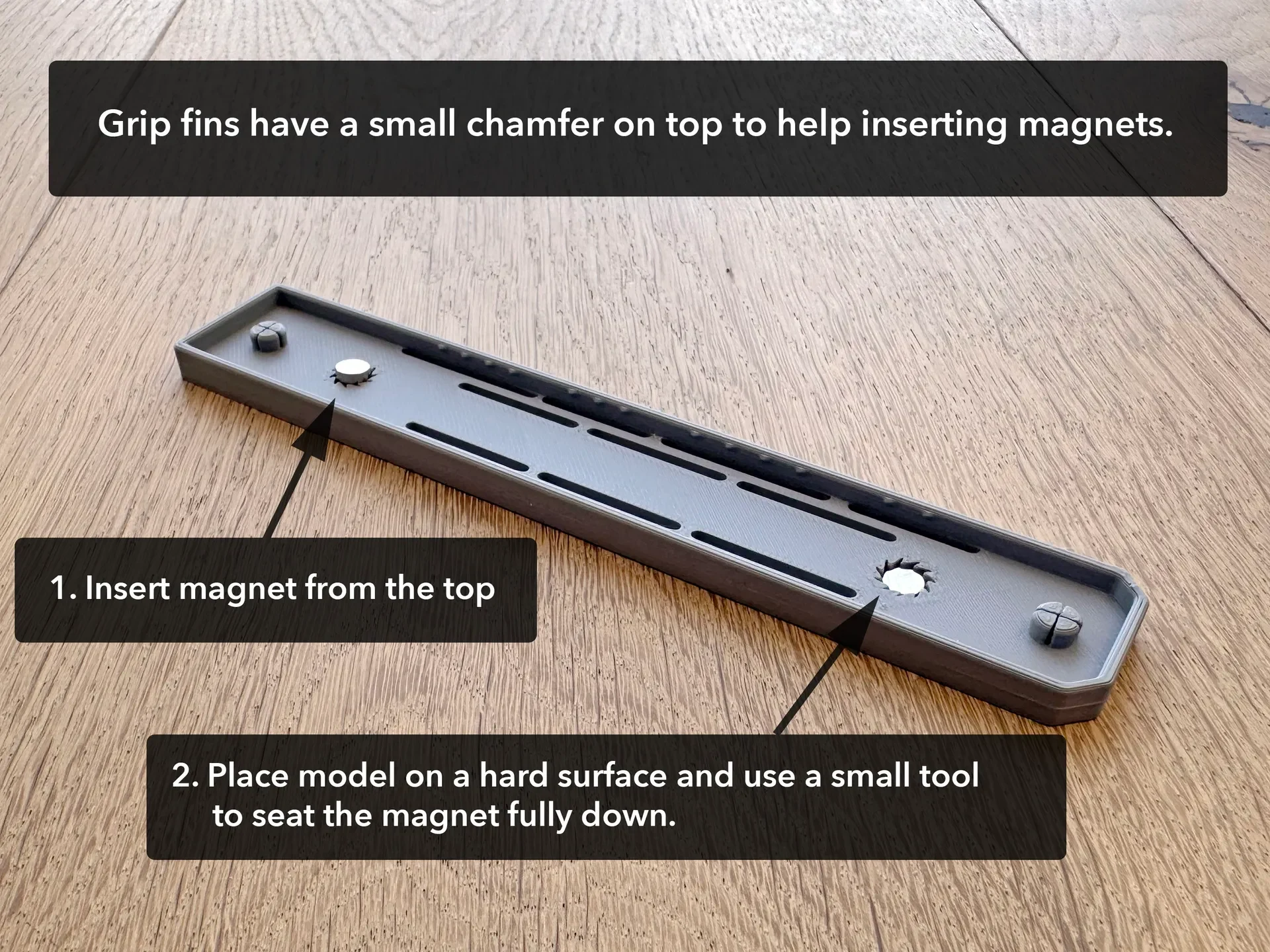

Вставьте магниты изнутри/спереди и прижмите их заподлицо с задней частью крепления.
Установите адаптер SLZB.

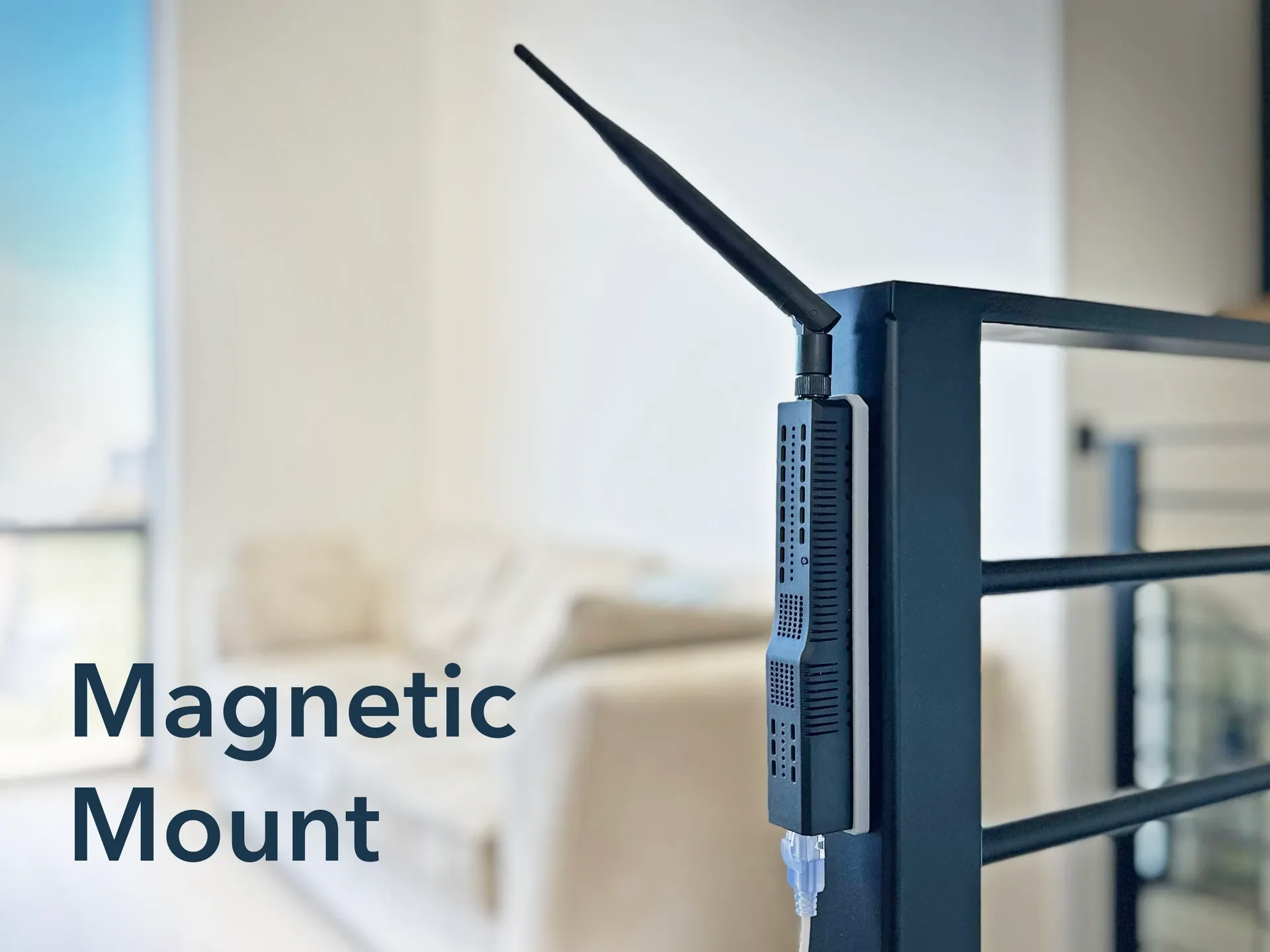

Прикрепите к любой черной поверхности (стойке, шкафу, корпусу и т. д.)
Печать
Печать на спине
3 настенные петли
PLA или PETG оба рабо��ают хорошо.
