Еще одна линейка для болтов и гаек - ISO (метрическая) / ...

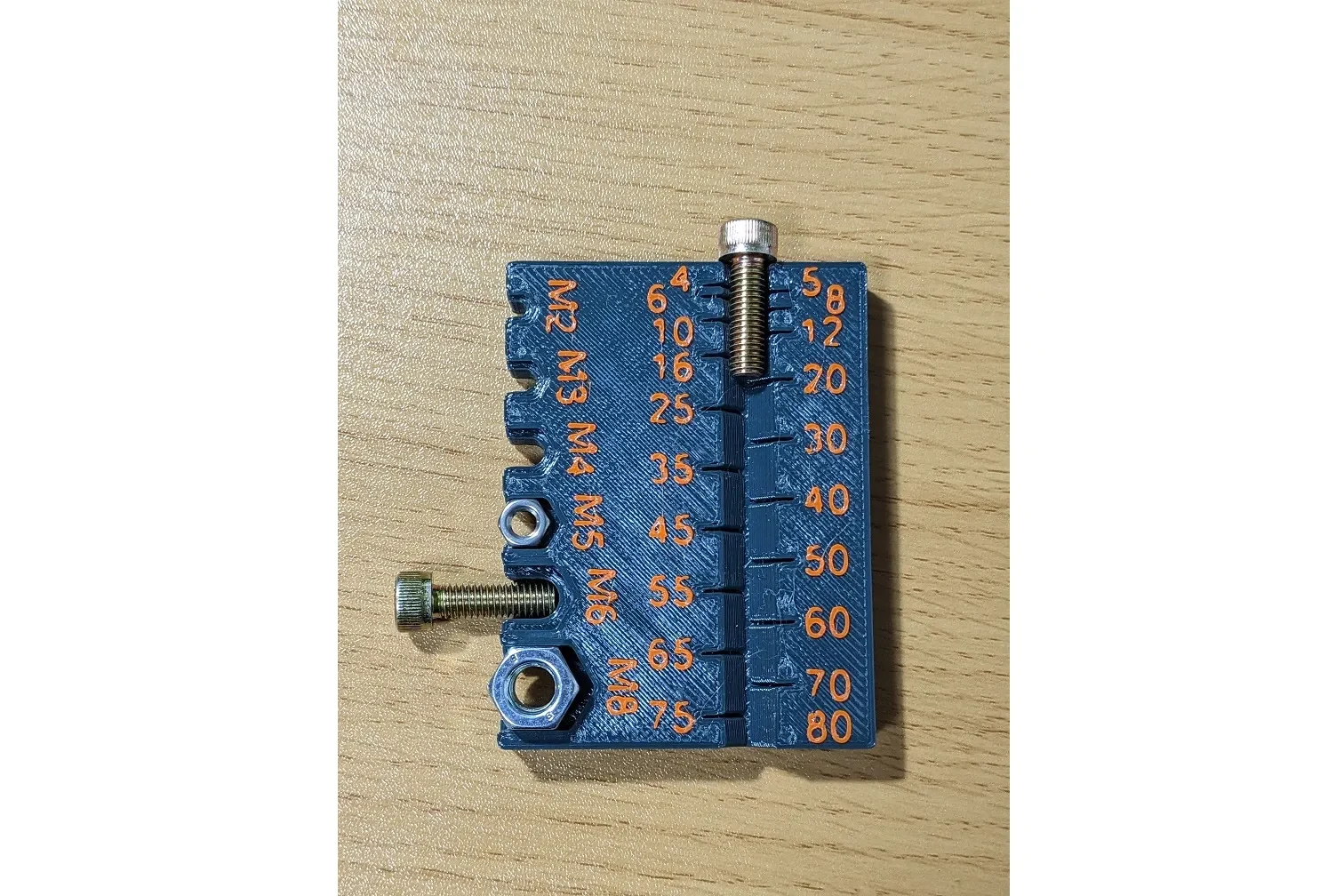

Еще один инструмент для измерения болтов и гаек.

Сделал свою собственную версию, чтобы сделать ее общедоступной — эти вещи должны быть настолько повсеместными, чтобы их можно было купить в долларовых магазинах!

Мои цели дизайна:

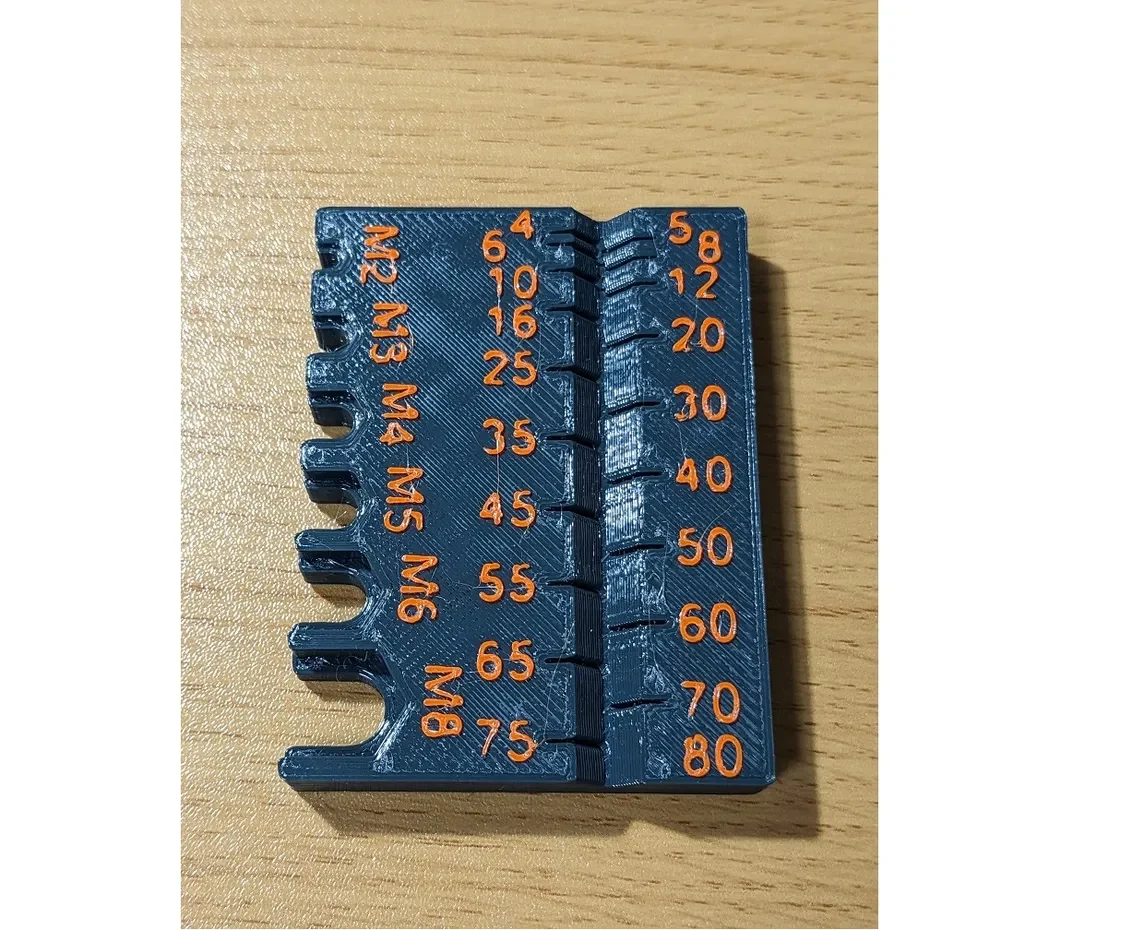

Маленький и удобный, но можно использовать до М8 (не все используют М10+)
Возможность измерения длины часто используемых метрических блотов.
Тексты должны быть крупными и легко печатать даже при использовании сопел большего размера.
Прорези для проверки размеров должны быть легко доступны даже при вынимании гаек.

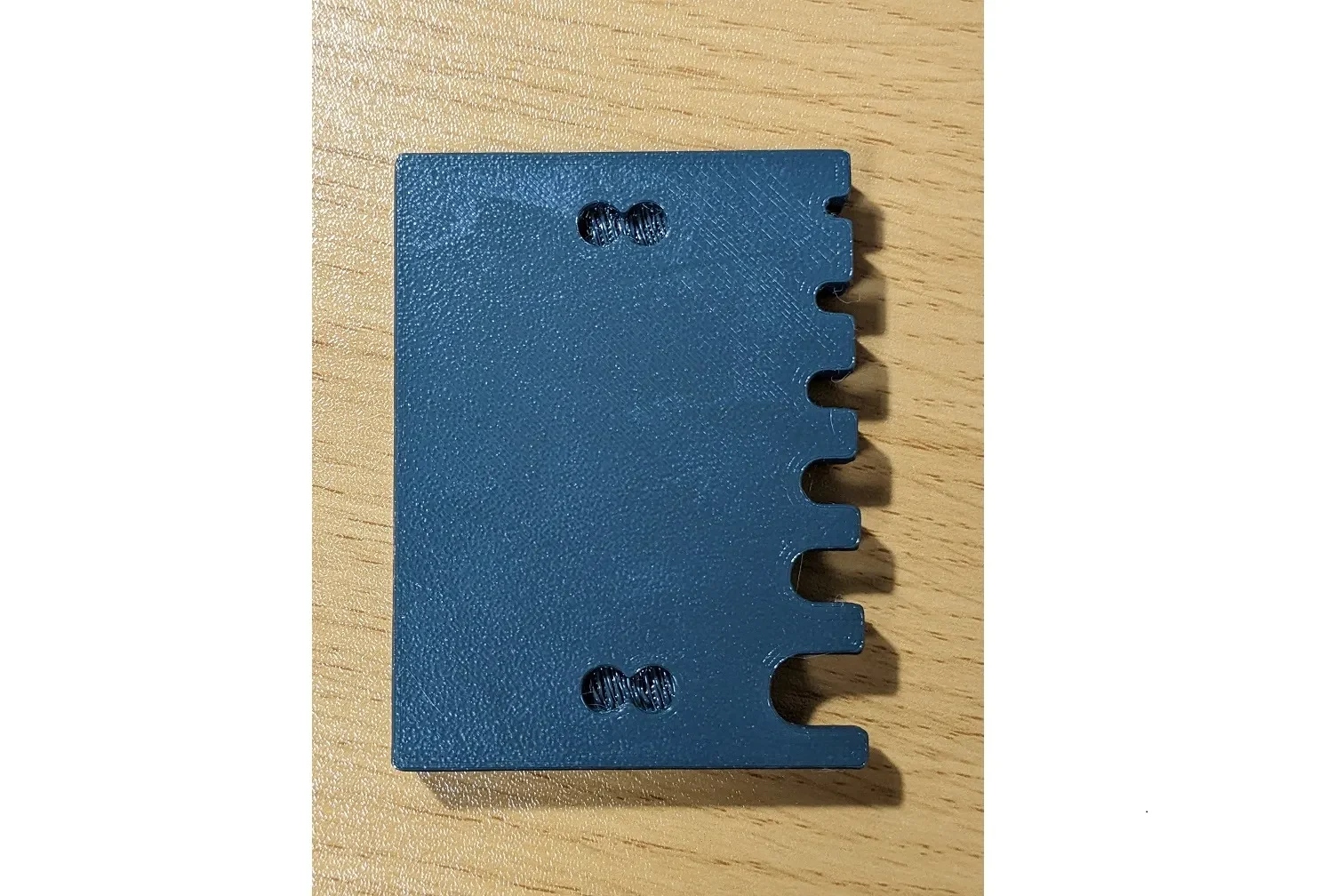

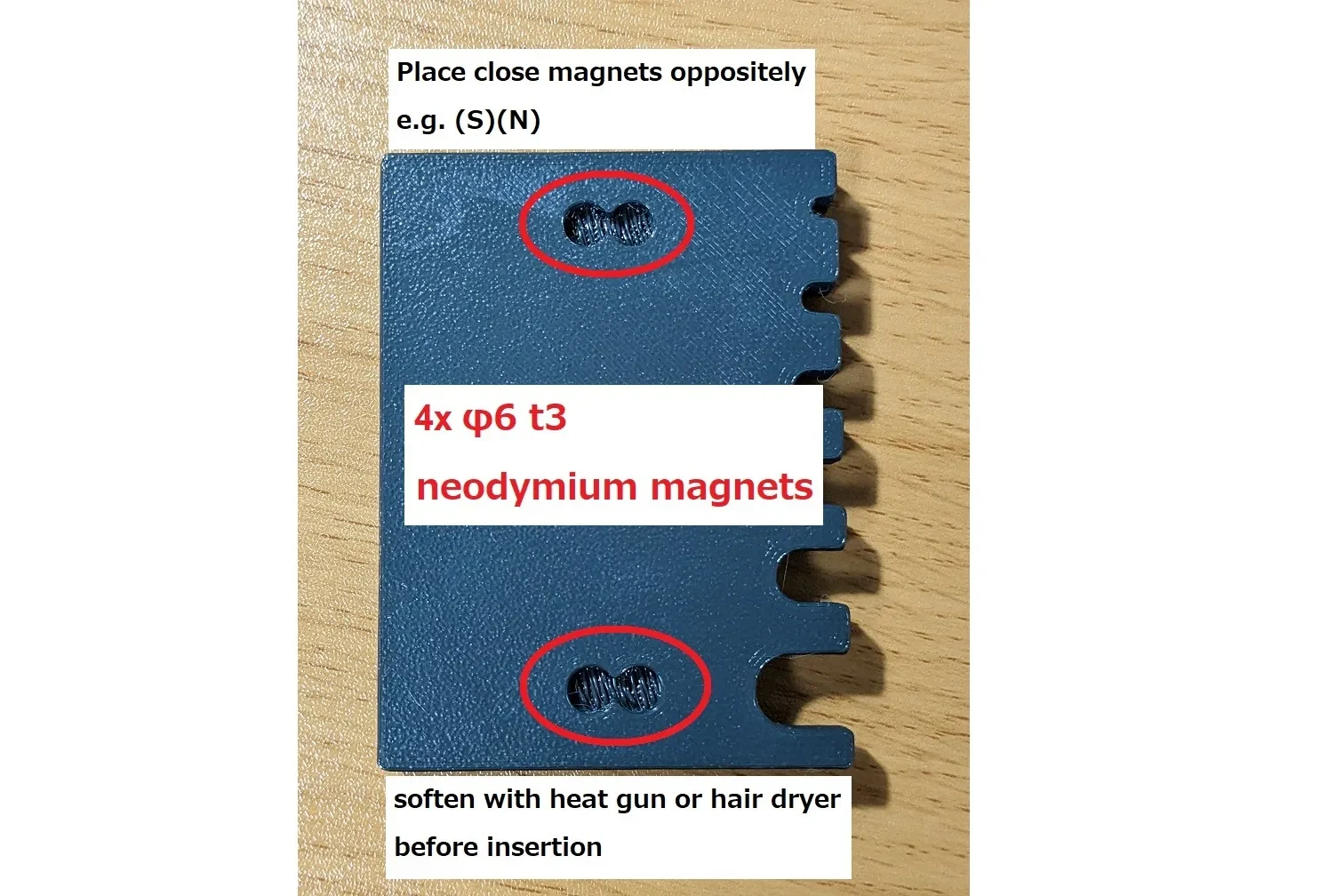

Добавьте несколько отверстий сзади для магнитов (4 неодимовых магнита φ6 t3).
Добавьте скругления внизу, чтобы предотвратить проблемы, вызванные эффектом слоновьей стопы.
Используйте параметрические допуски — у каждого есть принтер с разными допусками (параметры fusion360).

--------------------------------------------------------------------------------------

Исходники ремиксов использованы только для вдохновения, все делал с нуля. (чтобы лицензия могла быть общественным достоянием)
