Брелок для ключей Milescraft 1318 Chuck
Недавно я купил портативную направляющую для дрели Milescraft 1318 DrillMate, которая поможет сверлить отверстия перпендикулярно некоторым из моих проектов. Это хороший маленький инструмент, но меня быстро разочаровало отсутствие очевидного места для хранения ключа патрона, когда он не используется. Я боялся, что потеряю ключ патрона, если ему негде будет разместиться на самом инструменте.
На инструменте не так уж много свободного пространства, не занимая часть зазора, необходимого для нормальной работы. Однако я заметил, что над возвратной пружиной осталось около 10 мм неиспользованного направляющего вала. Я подумал, что если бы мне удалось сконструировать держатель, который бы вписывался в это пространство, это не помешало бы использовать инструмент.
Я рассмотрел несколько концепций, прежде чем остановился на этой архитектуре. Очень важно распечатать деталь из PETG, так к��к вам нужно сильно согнуть ее, чтобы надеть на направляющий вал. Это позволяет установить держатель, не разбирая инструмент. Если вам необходимо распечатать его на другом материале, я почти уверен, что вам придется снять направляющий вал и пружину, чтобы сдвинуть держатель до конца вверх снизу.
Помимо печатной части, вам понадобятся следующие мелочи:
Шестигранная гайка М3
Винт с головкой под торцевой ключ M3 (идеальная длина — 14 мм, подойдет и любой другой винт)
Магнит наружным диаметром 0,25 дюйма и толщиной 0,125 дюйма

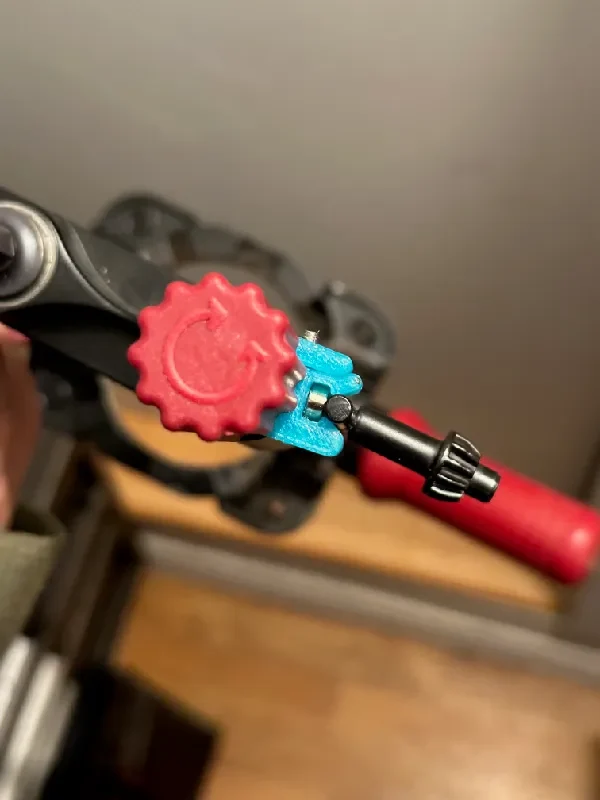

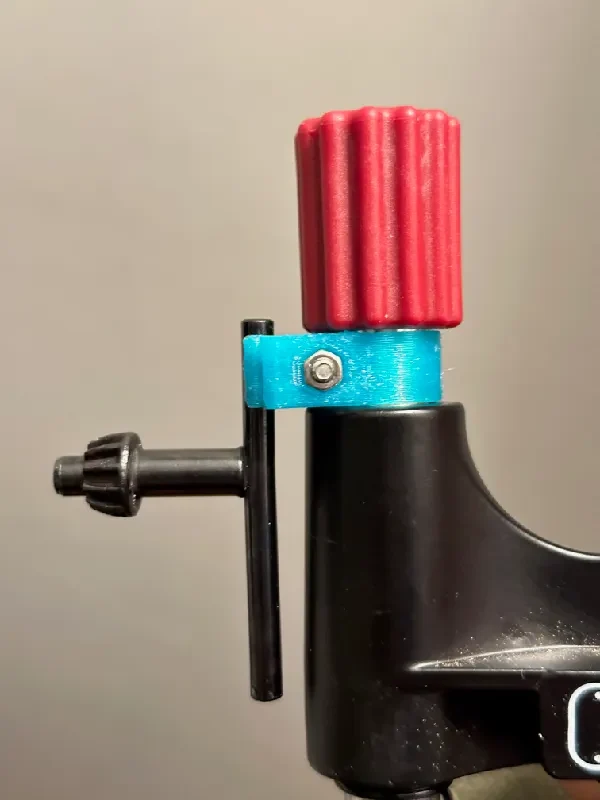

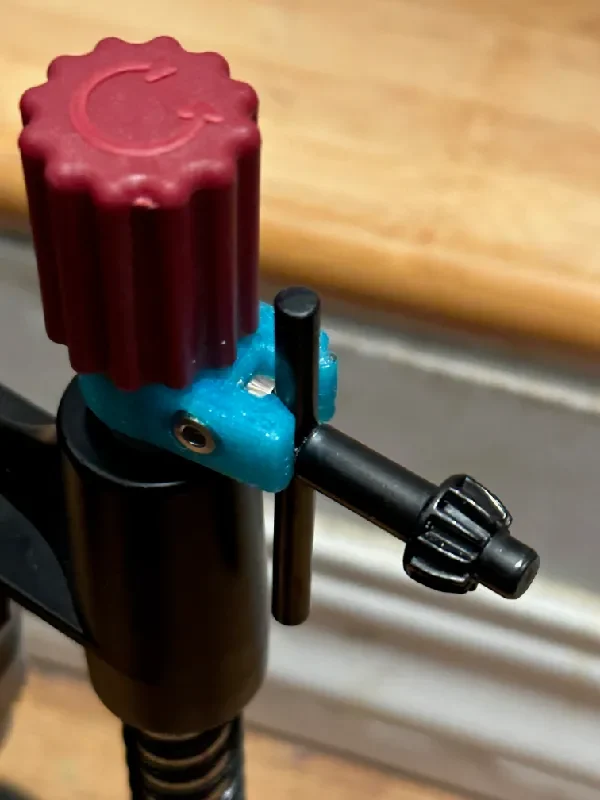

Чтобы собрать, вставьте магнит в маленький U-образный карман. Для моих отпечатков клей не понадобился, но вам может понадобиться капля. Закрепите отпечаток вокруг направляющего вала, вдавите шестигранную гайку в шестигранный карман (или потяните ее за винт) и затяните, чтобы она не в��ащалась!
Приятного изготовления! Надеюсь, вам понравится.
