Держатель катушки с кабелем Gridfinity - тепловые вставки...

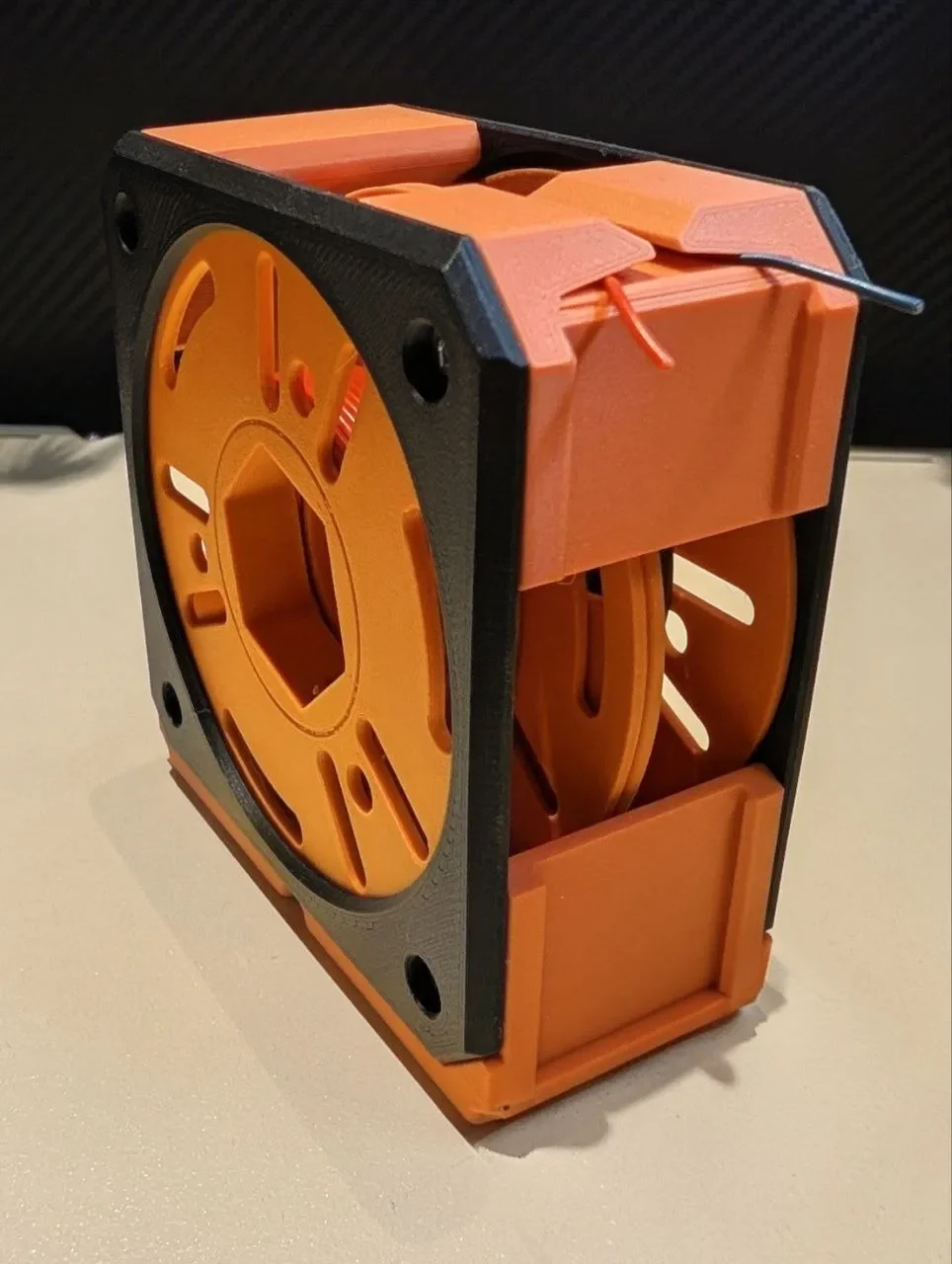

Объединение нескольких ремиксов на потрясающий держатель кабельной катушки Gridfinity от @firstgizmo в одну модель. Плюс некоторые обновления и исправления качества жизни.
Также включены источники STEP и Fusion 360, чтобы каждый мог легко настроить модель в соответствии со своими потребностями.
Особенности
Тепловые вставки M3, такие как @Reddi и @CerialPhreak
Держатель этикетки типа @Vodzurk
Двусторонний зажим для тонких проводов, например @bodja и @earlmckay.
Двусторонний зажим для более толстых проводов, таких как @Thorou и @codysechelski.
Зажмите место начала кабеля так, чтобы оно совпадало со стенкой катушки.
Запрессовка отверстий для магнитов 6x2 мм (⌀ 6,1 мм)
Удален один зуб из кривошипных инструментов, чтобы они не мешали запуску троса.
Все зажимы были переработаны, так как были обнаружены странные артефакты (ничего, что не влияло бы на функциональность исходной модели).
Зажимы и размеры кабелей
Тип зажима
⌀ Мин.
⌀ Макс
AWG мин.
AWG Макс.
Метрический Мин.
Метрический Макс.
Зажим одинарный
0,156 мм
2,6 мм
AWG36
AWG15
0,01 мм²
1 мм²
Зажим двойной тонкий
0,113 мм
1,3 мм
AWG38
AWG26
0,005 мм²
0,14 мм²
Зажим двойной широкий
1,0 мм
2,4 мм
AWG24
AWG16
0,22 мм²
1 мм²
Спецификация материалов
Часть
Граф
Комментарий
Опорная пластина
1
Уголок
1
Боковая пластина
2
Используйте SidePlate_x2 от @firstgizmo.
Тепловые вставки M3
8
например от Рутекса
M3x10 ФХКС
8
ISO-10642, от 8 мм до 16 мм
Магниты 6x2 мм
8
например с Амазонки
Выберите один зажим⬇
Зажим одинарный
1
Зажим двойной тонкий
Зажим двойной широкий
Для катушки 1 шестигранный ключ слева
Катушка 1x счетчик
1
Используйте Spool_B от @firstgizmo.
Катушка 1x ключ (слева)
1
Для катушки 1 шестигранный ключ справа
Катушка 1x счетчик
1
Используйте Spool_B от @firstgizmo.
Катушка 1x ключ (справа)
1
Для катушки 0,5x
Катушка 0,5x счетчик
2
Используйте SpoolSmal_B от @firstgizmo.
Золотник 0,5x Ключ (слева)
1
Золотник 0,5x Ключ (правый)
1
Для ручного кривошипного инструмента
Ручная рукоятка
1
Для инструмента для кривошипа
Мощность рукоятки
1
Силовой коленчатый вал
1
Используйте Tool_B от @firstgizmo
Печать и сборка
@firstgizmo проделал потрясающую работу, описав печать и сборку держателя катушки с кабелем на оригинальной модели. Никаких изменений при использовании этой модели. Но оставьте ему ❤, пока вы там.
