Соединительная коробка из ПТФЭ для автоматической перемот...

Обновление от 07.11.2025. Высота нижней части увеличена на приличную величину, поэтому задняя часть трубки из ПТФЭ имеет меньший изгиб перед входом в заднюю часть корпуса. Это должно помочь уменьшить трение нити накала, когда она проходит через трубки из ПТФЭ. Загрузил эти файлы freecad как «версию 3» и обновил изображения, чтобы это тоже было видно.

Поскольку я не использую Drybox, мне нужен был способ прикрепить разъем из ПТФЭ к верхней части корпуса, чтобы он не у��ерживался в воздухе трубками из ПТФЭ. Магниты обеспечивают очень прочное удержание верхней части корпуса, поэтому деталь не смещается и не отрывается от поверхности. Изначально я разработал его с двумя магнитами, но он оказался недостаточно сильным.

Необходимое оборудование

(4) магнита 6x20x2 мм (6x20x2) класса N53 (те, которые Prusa использует в своих принтерах MK4S)
Совместим также с магнитами 5x20x2, однако ширина паза для магнита рассчитана на 6 мм, поэтому будет немного дополнительного места по сторонам.
(2) Винты M3x10 с головкой под торцевой ключ (используйте некоторые запасные части из комплектов Prusa)
(2) Гайки M3nS (используйте некоторые из запасных частей в наборах Prusa)

Сборка

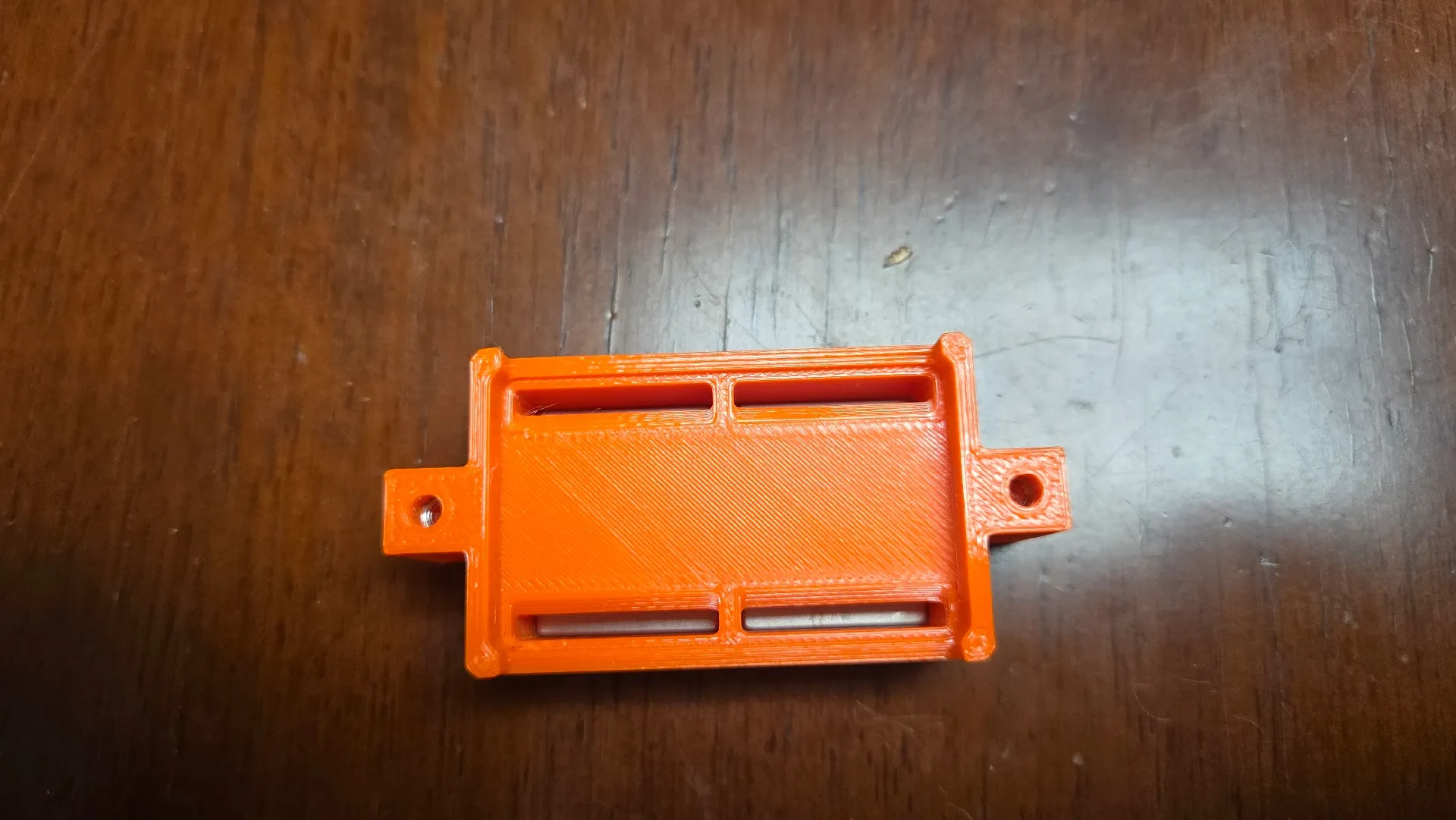

Вставьте магниты в отверстия слотов (фаски облегчают вставку)
Рекомендуется придерживать палец над пазами, вставляя по одному магниту, чтобы магнит не выскочил, поскольку они находятся относительно близко друг к другу.
Вставьте гайку M3nS в каждое из отверстий по бокам днища (см. рисунки).
При необходимости используйте небольшой шестигранный ключ, чтобы совместить отверстие M3nS с отверстием винта.
Вставьте соединительную коробку из ПТФЭ в нижнюю часть.

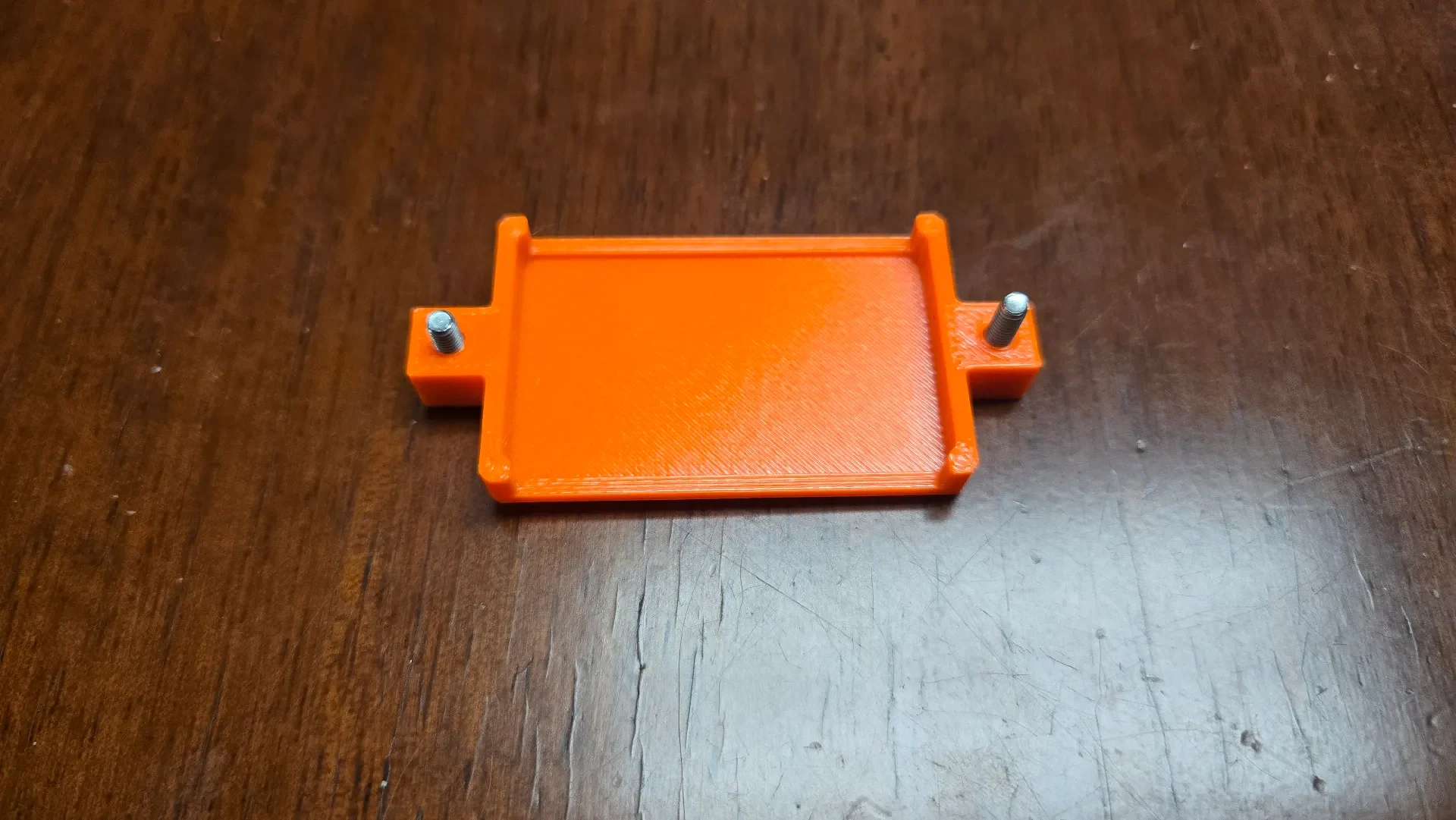

Вставьте винты с головкой под торцевой ключ M3x10 в каждую из сторон верхней части (см. рисунки).
Поместите верхнюю часть на нижнюю и полностью прикрутите детали друг к другу.
Если винт не совпадает с гайкой M3nS, см. подпункт пункта 2 выше.

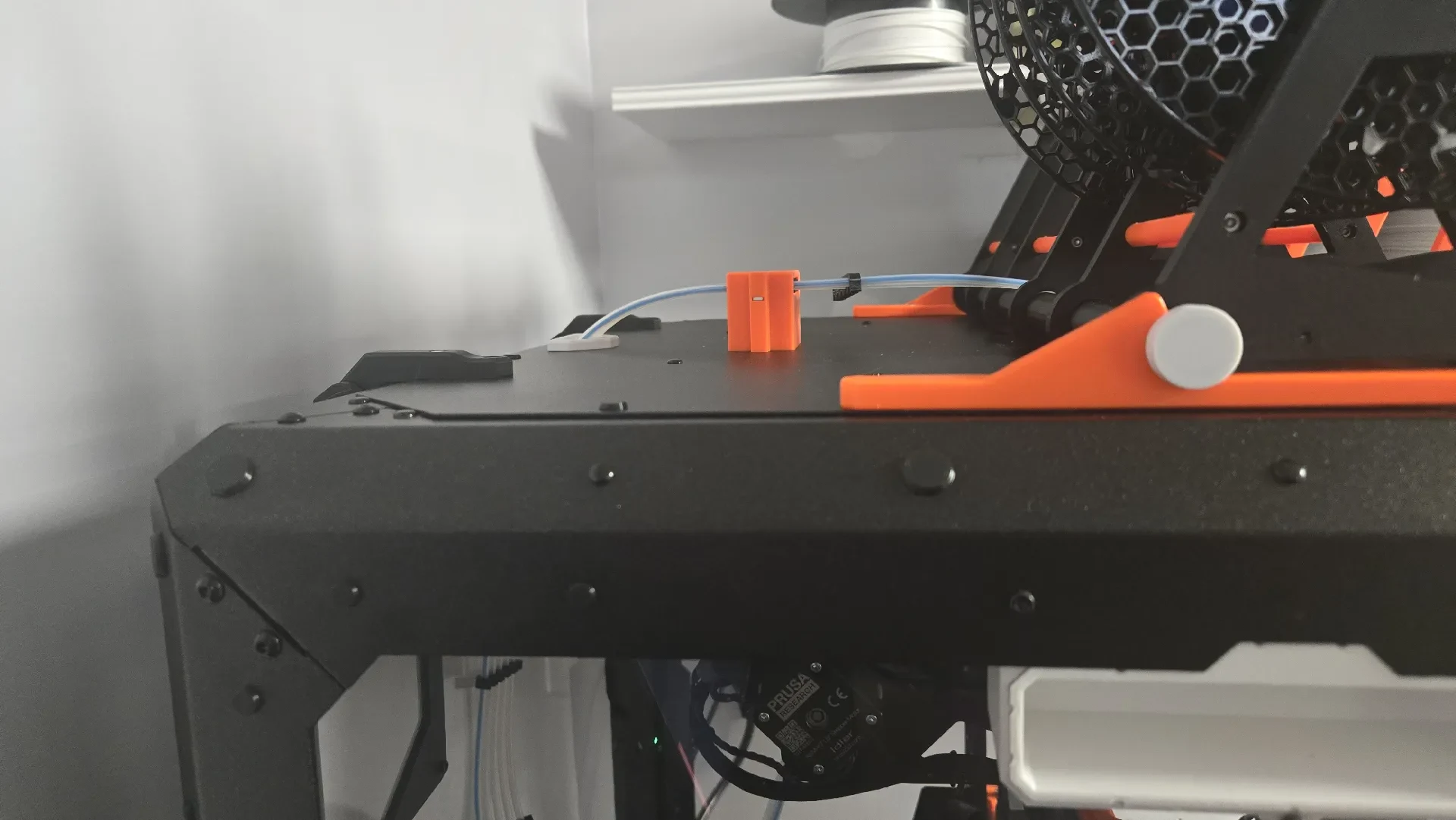

Поместите собранную деталь на верхнюю часть корпуса (см. рисунки).
Как только собранная деталь соприкоснется с верхней частью металлического корпуса, магниты автоматически лягут ровно, поскольку магнетизм очень сильный.

Разборка

Откручиваем верх снизу
Достаньте соединительную коробку из ПТФЭ снизу.
Снимите магниты, взяв кусок металла и притянув магниты. Они очень легко выскочат из гнезда, но будьте осторожны, притягивая друг друга, поскольку магниты могут быть хрупкими.
Снимите M3nS по бокам днища.
Используйте остроконечный пинцет или небольшой шестигранный ключ, чтобы вытолкнуть гайку из верхней части отверстия для винта.
Выверните винты с головкой под торцевой ключ M3x10 сверху.

Печать

ПЭТГ
Структурный профиль 0,20 мм
20% Заполнение
100% вентилятор снизу и сверху
Небольшой выступ гайки M3nS внизу требует быстрого охлаждения.
Небольшой выступ винта с головкой под торцевой ключ в верхней части требует быстрого охлаждения.
Нет поддержек
Направленность
Внизу — печать лицевой стороной вверх (по умолчанию STL использует это значение при импорте)
Сверху — печать закрытой стороной на печатной платформе (вставки с резьбовыми отверстиями обращены к платформе, IE: перевернуты)
Первоначально напечатано на MK4S + MMU3.

Имя файла с названием «Версия 3» подразумевает, что существовали «Версия 1» и «Версия 2», однако я никогда не публиковал их, потому что они были неоптимальной деталью, которую нужно было печатать под полным углом в 45 градусов.
