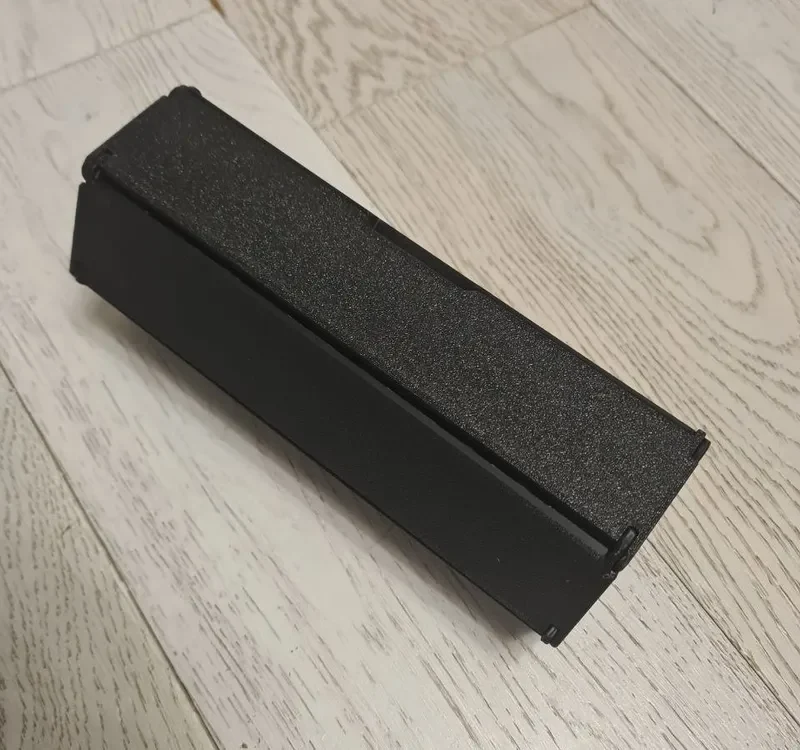

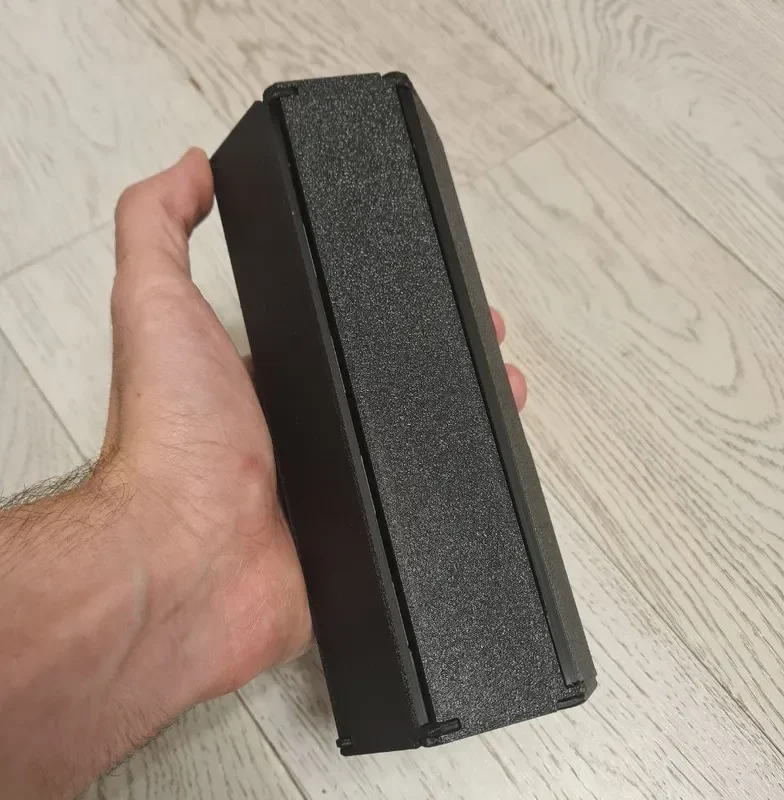

Свернутые шахматы магнитные (печать на месте).........

Этот ремикс был создан для того, чтобы оригинальную модель было легче печатать и быстрее собирать.

Вам просто нужно запустить три отпечатка:

Шахматная доска
Белые кусочки
Черные фигуры

и наслаждайтесь этим :)

Посмотреть оригинальную модель можно здесь.

Основные отличия
Магниты вставляются во время печати. Вам не нужен клей. Не нужно собирать из отдельных частей.
Модели подготовлены к двухцветной печати. Если у вас многоцветный принтер, то вам не нужно отдельно раскрашивать или печатать другие цвета.
Шарнирное соединение было оптимизировано для более надежной печати.
Повышенные ��опуски для магнитов. Оригинал имел строгие допуски.

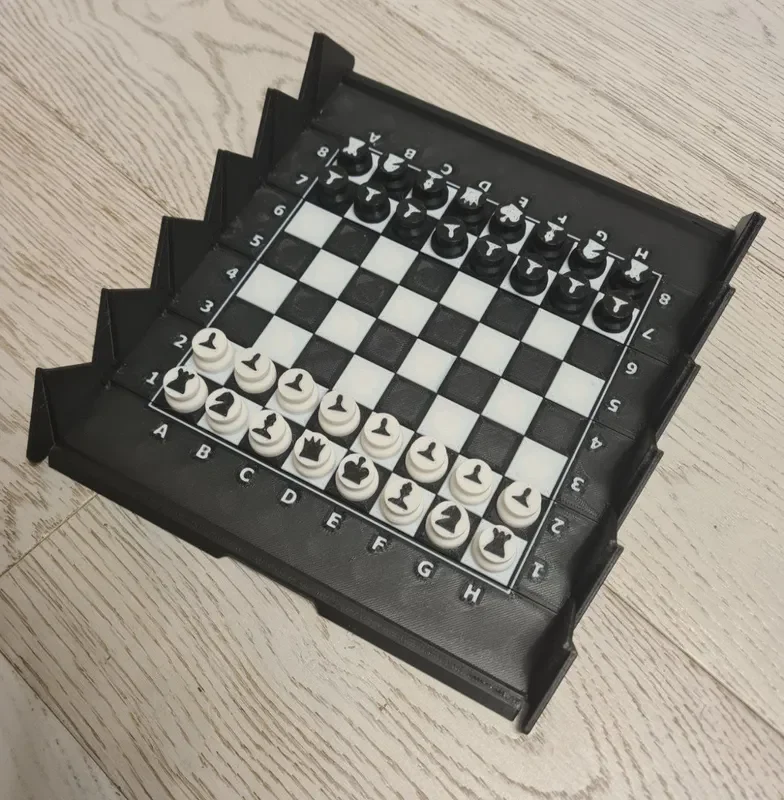

За основу я взял маленький вариант, и моя модель получилась размером 190х222мм. Через некоторое время я опубликую оригинальные исходные файлы fusion360, а если вам нужен больший размер, вы сможете сами подправить модель так, как вам нужно.

Вам нужно
Многоцветный принтер
164 магнита 10х2 (о��ционально +24 для шашек)
32 магнита 4х2 (но, как и в оригинальной модели, можно использовать только 24)

Давайте начнем

Прежде чем начать, я рекомендую откалибровать и настроить ваш принтер. Также рекомендую сначала распечатать TestAssembly.stl — эта распечатанная модель должна без проблем сложиться.

Перед печатью подготовьте необходимое количество магнитов. Отметьте на них правильную сторону. Для этого я рекомендую использовать какую-нибудь металлическую пластину. Например, подойдет и магнитная тарелка для кровати.

Этот проект был разработан для печати с использованием сопла диаметром 0,4 мм и высотой слоя 0,2 мм с помощью настенного генератора Arachne. Все модели печатаются без подставок.

Внимание! Платформа или печатная форма вашего принтера должны быть магнитными или стальными! В противном случае магнит может прилипнуть к соплу во время печати и что-нибудь сломать. Помните об этом и используйте на свой страх и риск. Внимательно следите за принтером, пока печатаете слой после магнитов.

Распечатать шахматные фигуры

Рекомендую начать печать этого проекта с шахматных фигур. Это быстрее и проще, чем печатать всю шахматную доску. Здесь можно научиться устанавливать магниты, а если что-то пойдет не так, их гораздо проще перепечатать, чем всю шахматную доску.

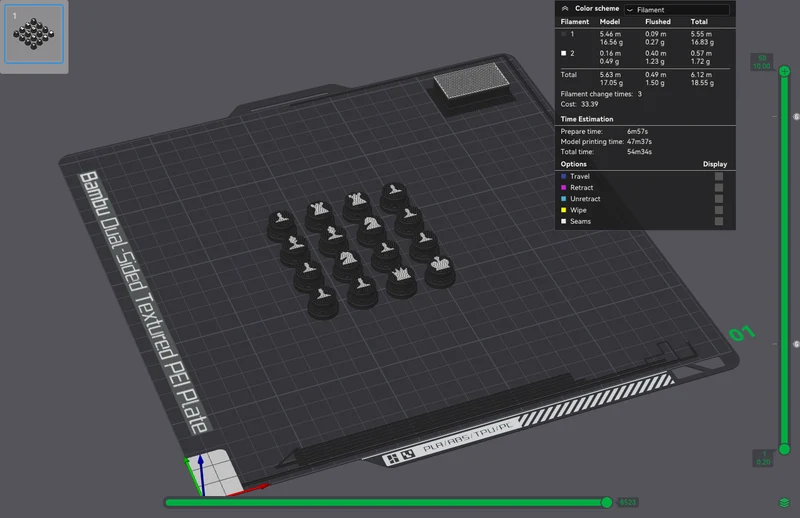

(Файл Chess_Pieces.3mf содержит подготовленные цветные модели для печати с паузами на необходимых слоях)

Каждую деталь необходимо печатать с двумя паузами для установки магнитов:

14 слоев, 2,80 мм
44 слоя, 8,80 мм

Когда принтер остановится на этой высоте, вам следует поместить магниты в правильные отверстия. Убедитесь, что вы используете правильную сторону магнита!

Затем нажмите кнопку «возобновить» на принтере, и он продолжит печатать модели поверх ваших магнитов.

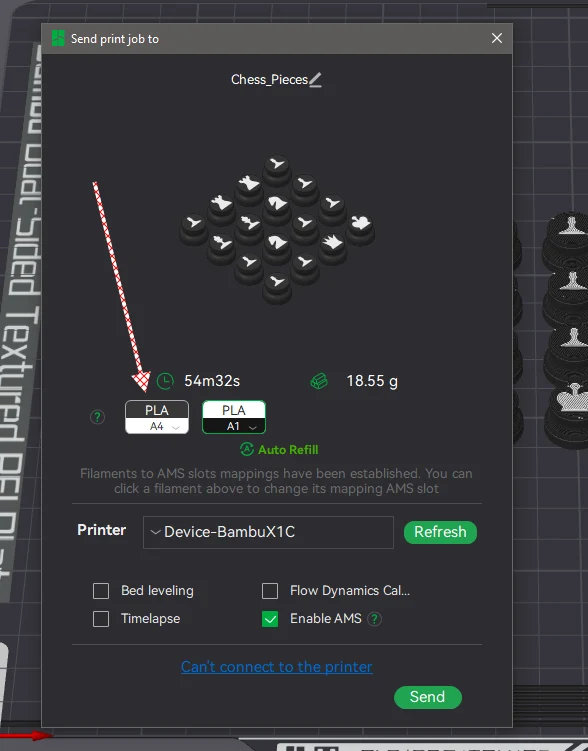

Вам не нужно вручную менять цвета на моделях, чтобы распечатать белые/черные детали. Вы можете переназначить эти цвета перед отправкой задания на печать.

Распечатать шахматную доску

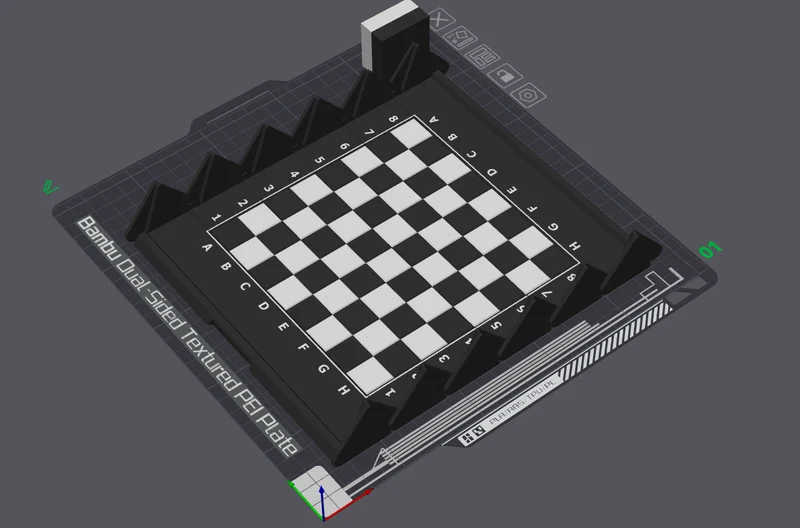

(Файл Chess_Board.3mf содержит подготовленные цветные модели для печати с паузами на необходимых слоях)

В этой модели также должно быть две паузы:

16 слоев, 3,20 мм
32 слоя, 6,40 мм

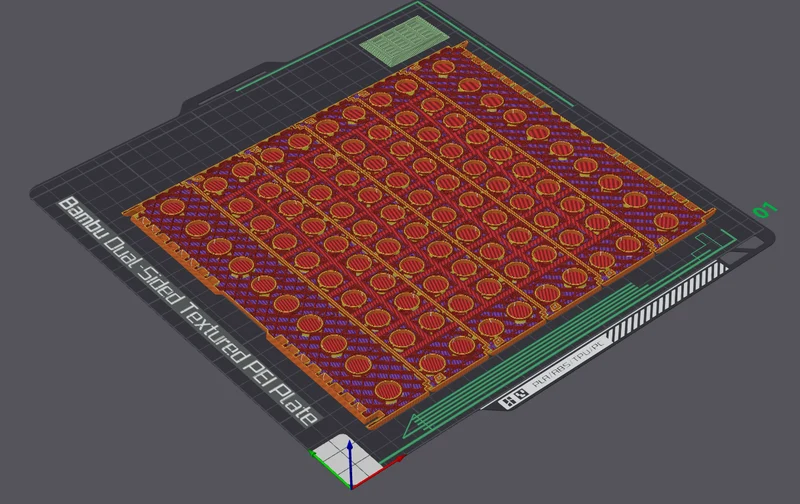

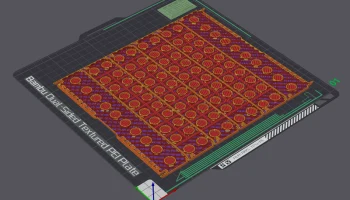

На пе��вой паузе нужно вставить 100 магнитов 10х2 в правильные отверстия.

(вставляем их во все большие отверстия, на этом фото середина процесса)

На второй паузе следует поставить 32 магнита 4х2. Обратите внимание, что магниты в отверстиях необходимо располагать боком.

Убедитесь, что магниты расположены правильно! Чтобы свернуть доски, их необходимо примагнитить друг к другу!

Распечатать шашки

Шашки требуют только одной паузы

19 слоев, 3,80 мм

В отличие от оригинальной модели, я решил использовать всего один магнит вместо двух.

Пауза GCode

Этот код сделает паузу и опустит кровать для облегчения установки магнитов.

G28 XY; парковка по xy
G0 Z150 F1200; опустить стол вниз
M400 U1; пауза и ожидание пользователя
G0 Z20 F1200; переместить таблицу вверх

Этот код отлично работает для BambuLab X1C, для другого принтера он может отличаться. Вставьте его в нужный слой с помощью «Добавить пользовательский G-код» в BambuStudio.

В конце

Это моя первая опубликованная модель, к том�� же английский не мой родной язык, заранее извиняюсь, если что-то не так :)
