Компактные специальные держатели ручного инструмента на п...
Дополнительное резюме

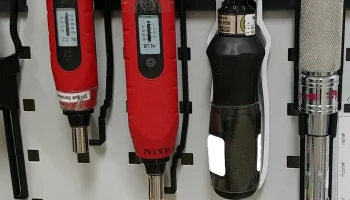

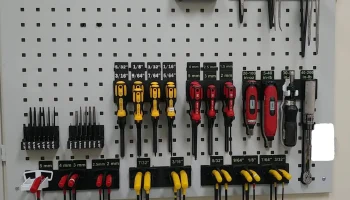

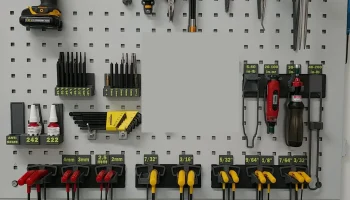

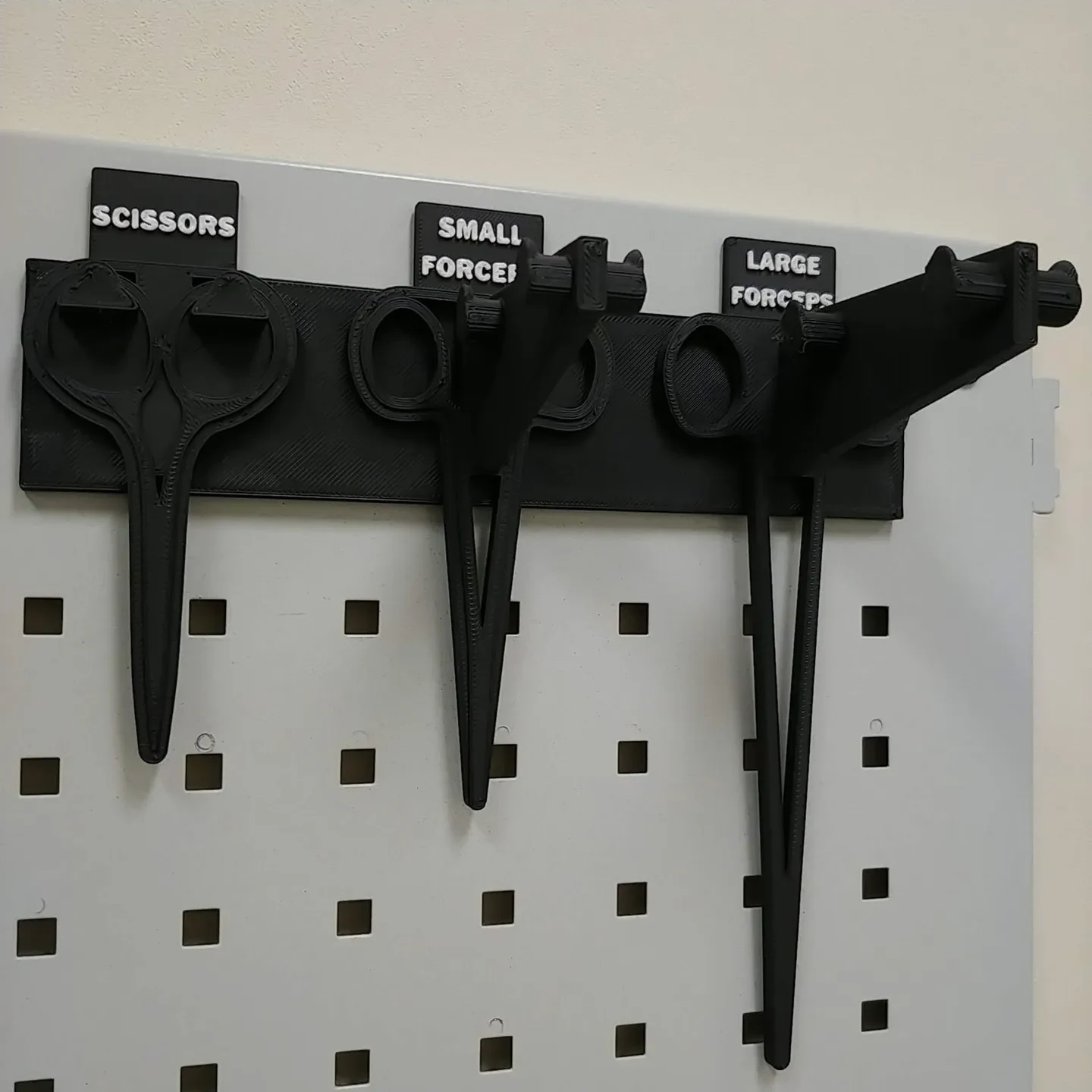

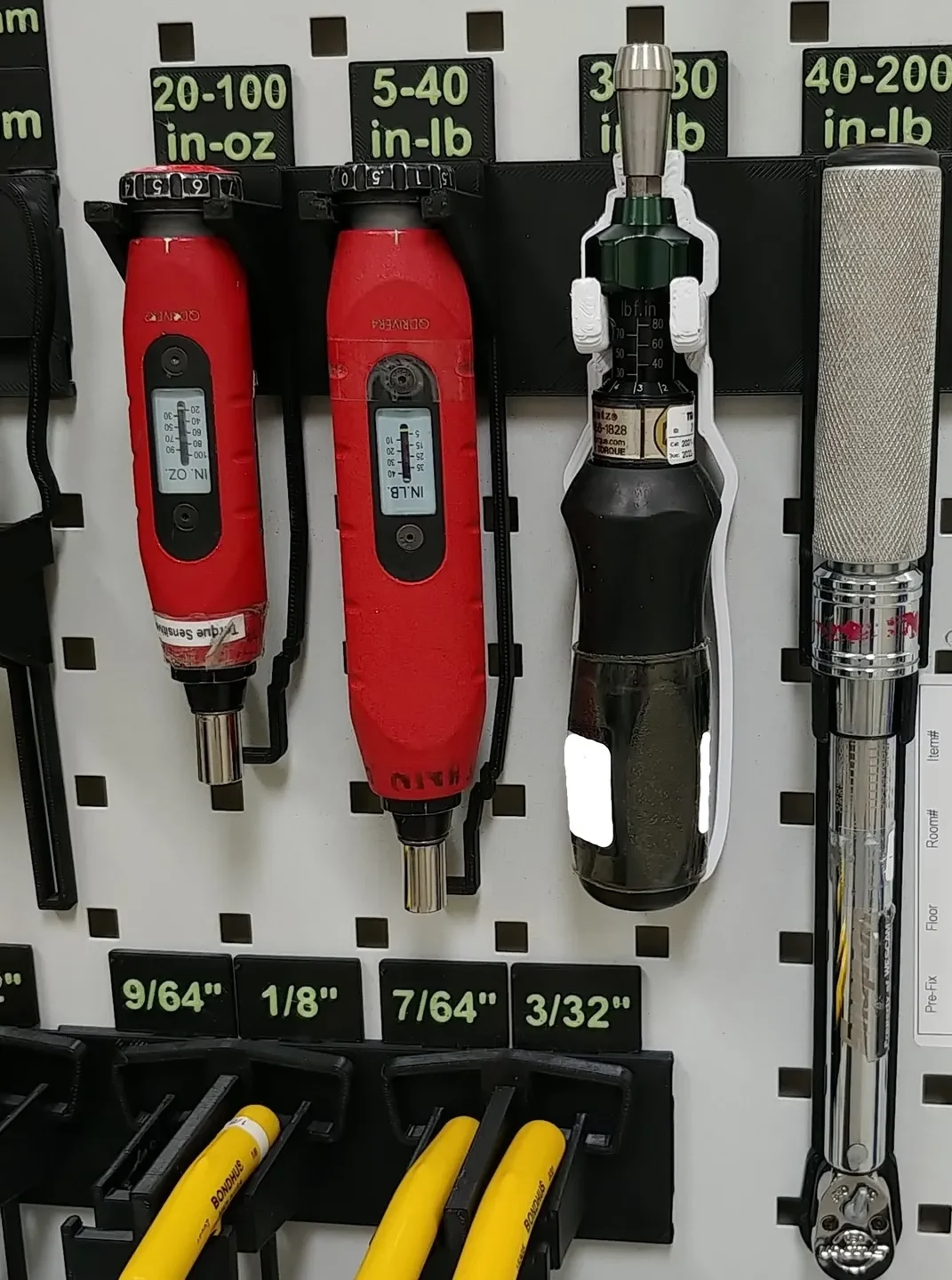

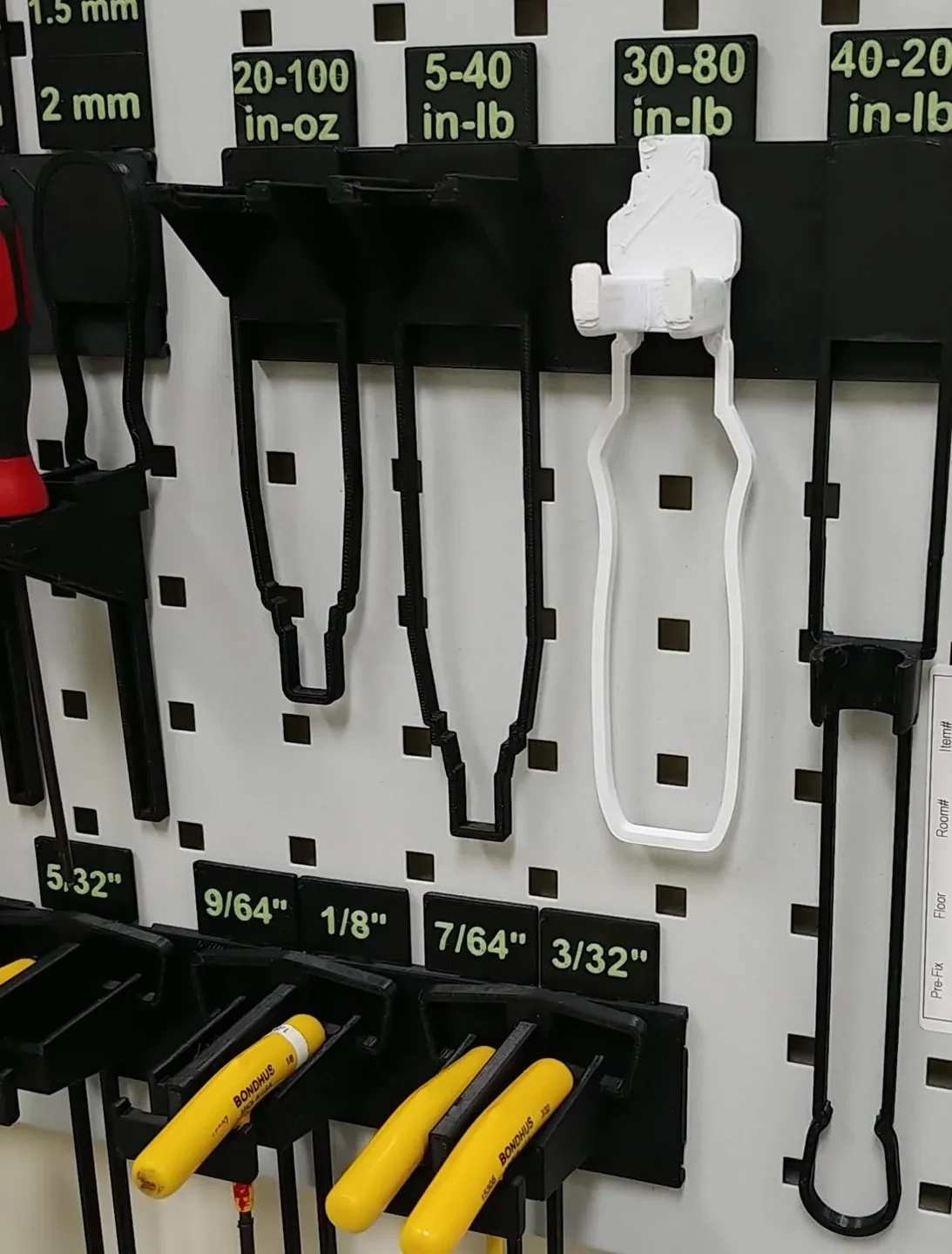

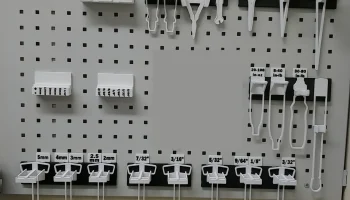

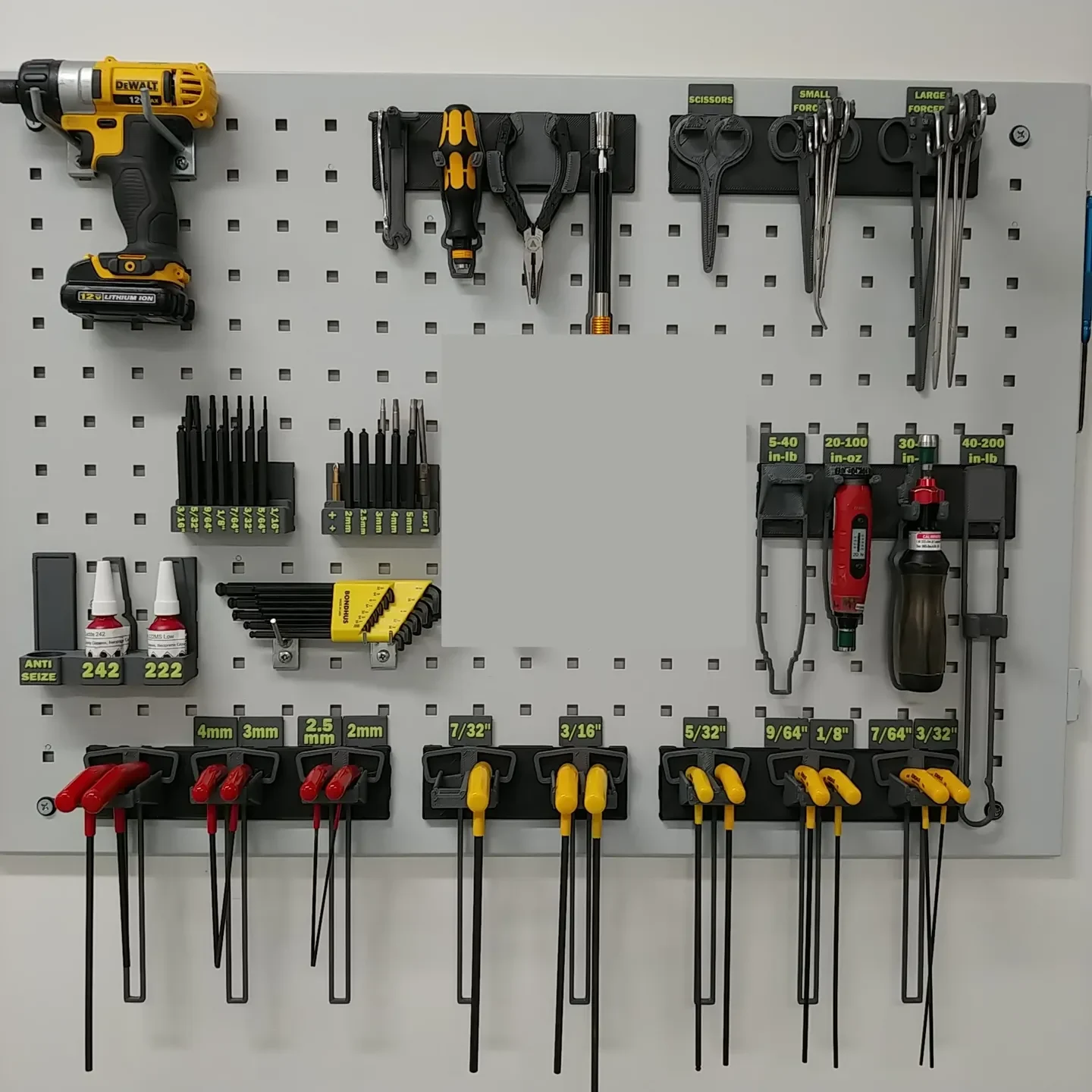

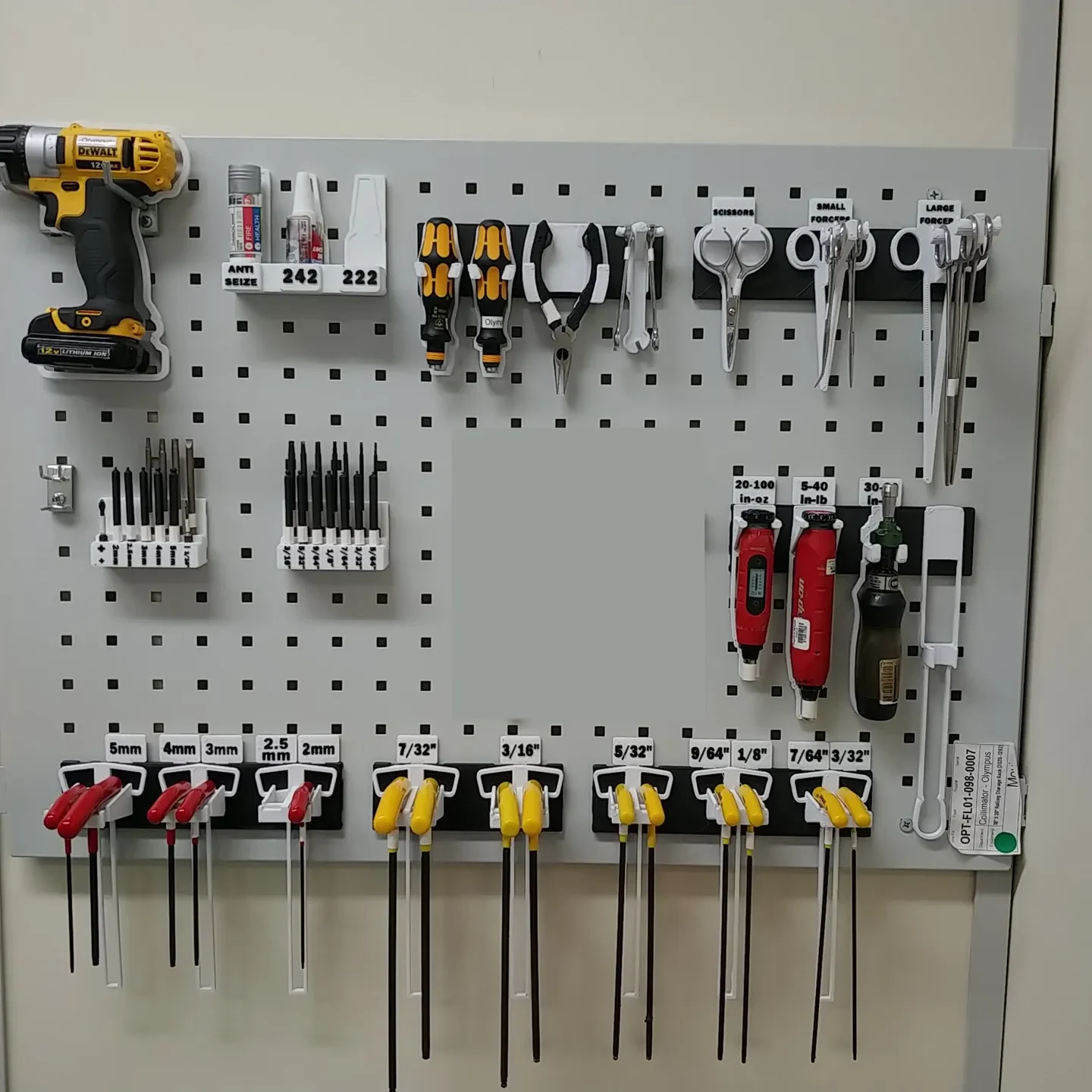

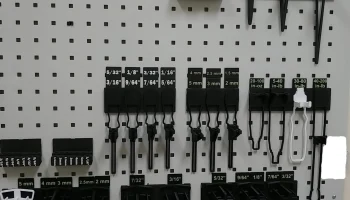

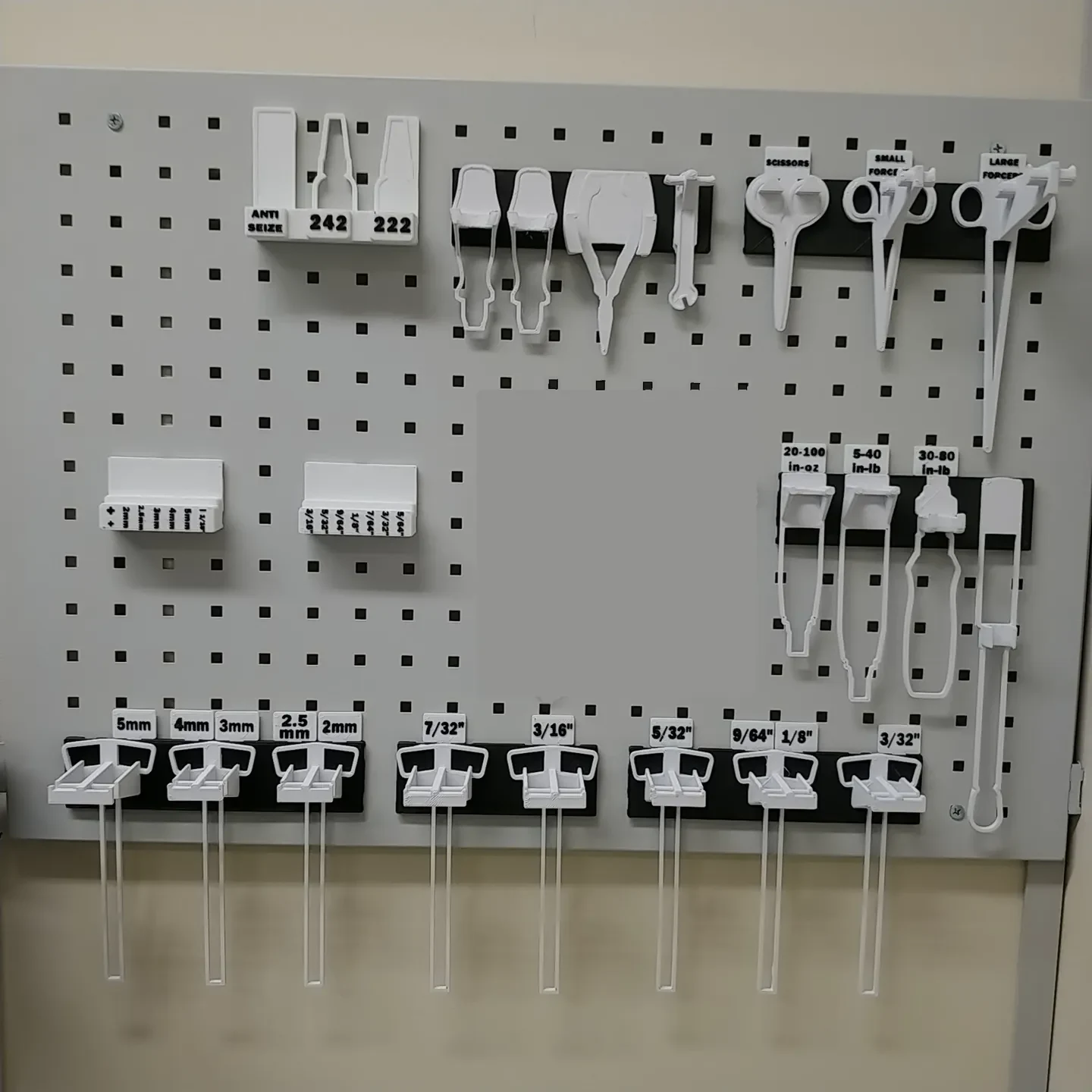

Со всеми деталями, показанными на фотографиях, это занимает около 35 часов с соплом 0,8 мм и высотой слоя 0,6 мм. Изначально я проектировал все для печати с соплом 0,4 мм и высотой слоя 0,3 мм, но на печать ушло более 70 часов. Я все еще переделываю некоторые детали, чтобы иметь возможность печатать их более толстыми слоями. В нем содержится 70 различных инструментов. Всего напечатано 92 детали, 54 из них уникальные.
Я экспериментировал с различными материалами, шрифтами, высотой слоев и шириной сопел, пытаясь оптимизировать время, сохраняя при этом высокое качество печати и разрешение.
Для этих отпечатков требуются объекты, напечатанные на месте, а также замена нити на отпечатках. У меня нет MMU с моим Prusa MK3S, но было бы неплохо иметь некоторые из этих деталей.
Все отдельные детали имеют идеальный допуск для фиксации, поэтому перемещение минимальное, но при необходимости их также можно снять.
Материалы/Дополнительные объекты
Черный материал — EcoTough 2.0 PLA. Белые держатели инструментов изготовлены из PLA/PHA. Серые держатели инструментов изготовлены из сополиэстера ColorFabb_XT. Белый текст — это PLA Silk Gloss от Formfutura. Желтый текст: Fillamentum Luminous Yellow PLA. Мне не удалось напечатать PLA/PHA на стальном листе PEI, но на стеклянной платформе он печатался хорошо.
Доска для колышков https://www.mcmaster.com/pegboards/pegboards-for-workbenches-6/
Магниты х56 https://www.mcmaster.com/5862K156/
Шрифты
Мне кажется, что лучше всего работает шрифт Franklin Gothic Heavy. Это однородный жирный шрифт, который я могу напечатать шрифтом размера 17 (может быть, меньше) (текст напечатан на держателях бит) с соплом 0,4 мм, и это получится великолепно.
Печать на месте
Держатели бит имеют 14 магнитов, которые напечатаны внутри объекта. Я сделал отверстия для насадок очень свободными, но под каждое положил отдельные магниты, чтобы удерживать их. Таким образом, мне не придется беспокоиться о том, что пластик расширится и детали станут слишком свободными. Это также создает дополнительный способ крепления держателя к доске, поскольку нижняя часть имеет очень сильную магнитную силу. Это отображается здесь:
Магниты в каждом отверстии:
На второй конструкции этих держателей я перестал подкладывать под каждую биту отдельные магниты, а вместо этого поставил 1 стержневой магнит. Это уменьшило магнитную силу на каждый бит до более разумного уровня, а также сократило время касания и стоимость.

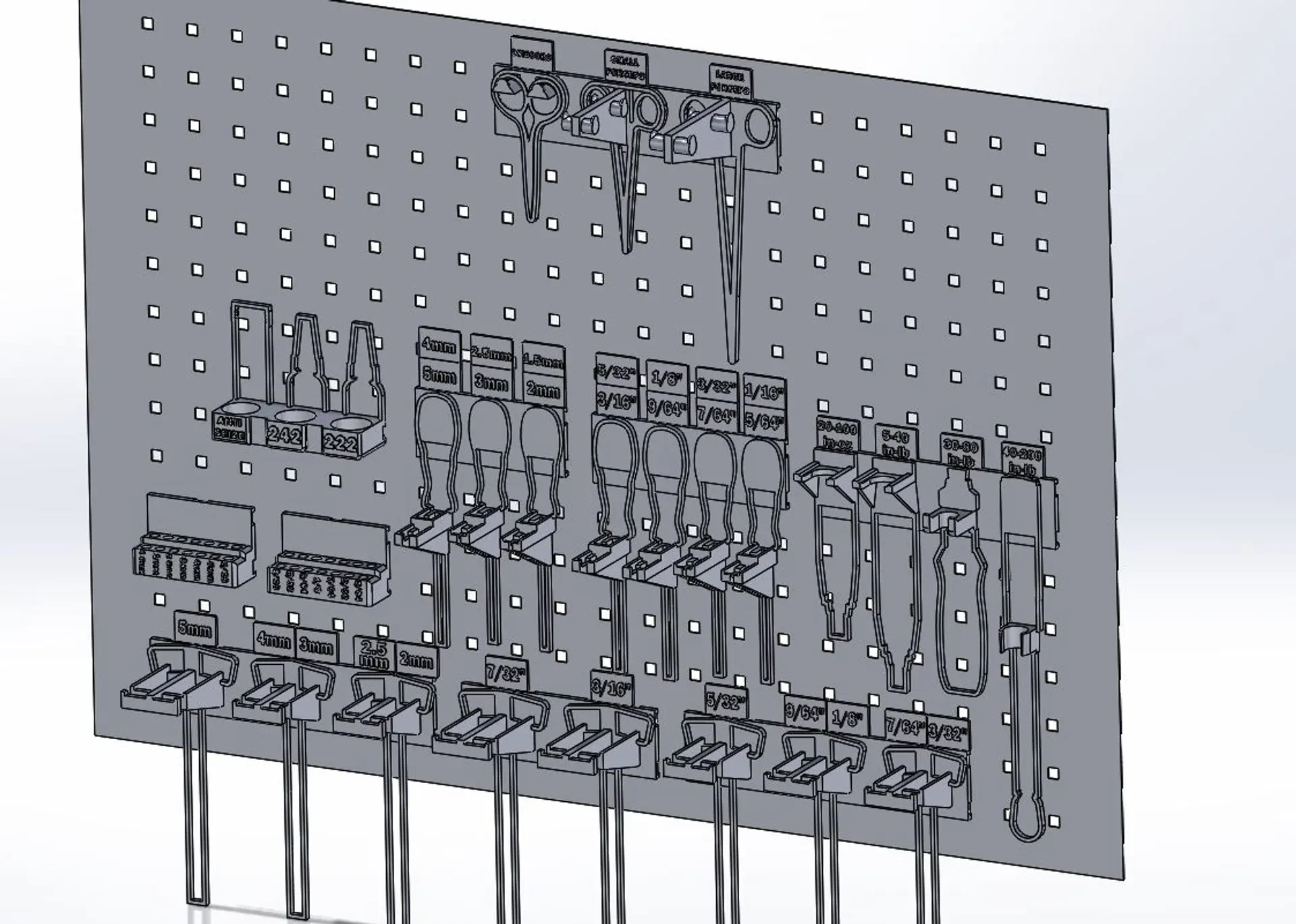

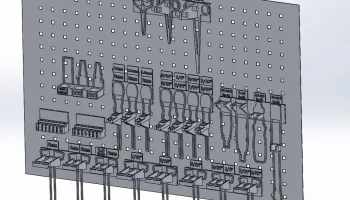

Я начал разрабатывать формулы в SolidWorks для изменения размеров держателя бит в зависимости от необходимого количества бит.
Крепление к доске Peg

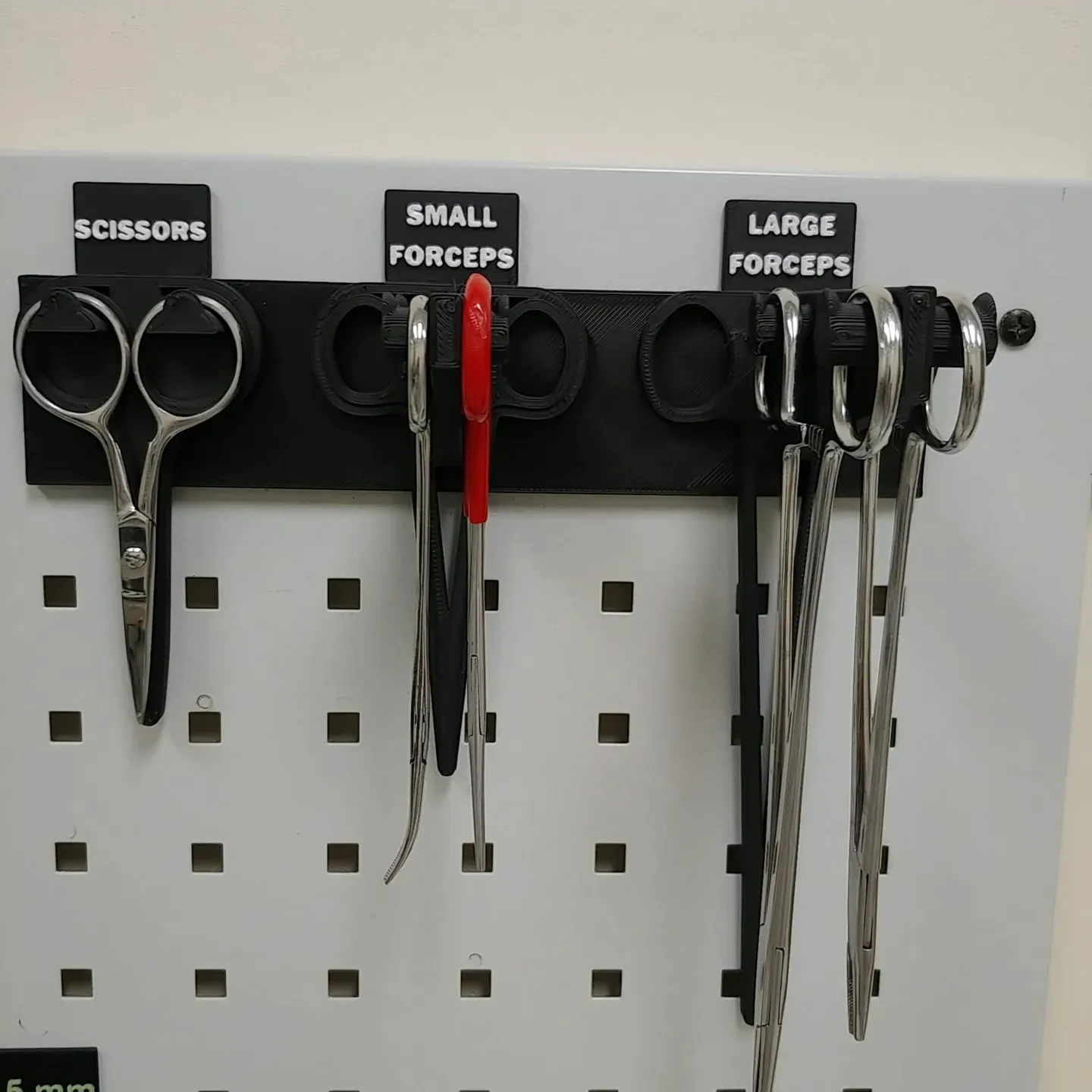

Я сделал зажимы на задней части всех направляющих съемными. Зажимы фиксируют рельс по осям x, y и z. Это было достигнуто путем создания двух разных стилей клипов. Их можно увидеть здесь:
Верхние зажимы фиксируют держатель по оси Z, а нижние — по осям X и Y. Благодаря этому он очень плотно прилегает к доске с минимальным перемещением в любом направлении, но при необходимости его также можно снять. Это означает, что ни для одной из этих частей не требуются опоры.
Я также поместил четыре магнита сзади, чтобы немного усилить поддержку доски. С тех пор я удалил эти магниты, поскольку они не нужны.
Печать знаков описания
Требуются два разных типа знаков. Одно- и двухъярусные. Одиночные из них довольно просты, просто нужно добавить M600 на слой, с которого начинается текст. Два знака уровня немного сложнее, если вы хотите сделать это только с одним M600. Как видно здесь, верхний текст расположен на пару слоев ниже нижнего текста:
PrusaSlicer хочет вставить M600 для замены нитей для печати первого слоя верхнего текста, затем еще один M600 для переключения обратно на черную нить и еще один M600 для завершения верхнего текста. Единственный способ решения этой проблемы, который я нашел, — это вручную отредактировать файл .gcode, чтобы переместить весь печатаемый текст в один раздел. Я могу объяснить дальше, если кто-то захочет отправить сообщение.
Как я избавился от необходимости в поддержке
Есть только пара частей, которые нуждаются в опорах, и это всего лишь т.
