Магнитные соединители из ПТФЭ (совместимы с AMS, альтерна...

Обзор

Легко подключайте/отключайте различные источники нити накаливания. Оригинальный дизайн включает функцию блокировки, предотвращающую отделение нити при загрузке нити в Bambu Lab AMS.

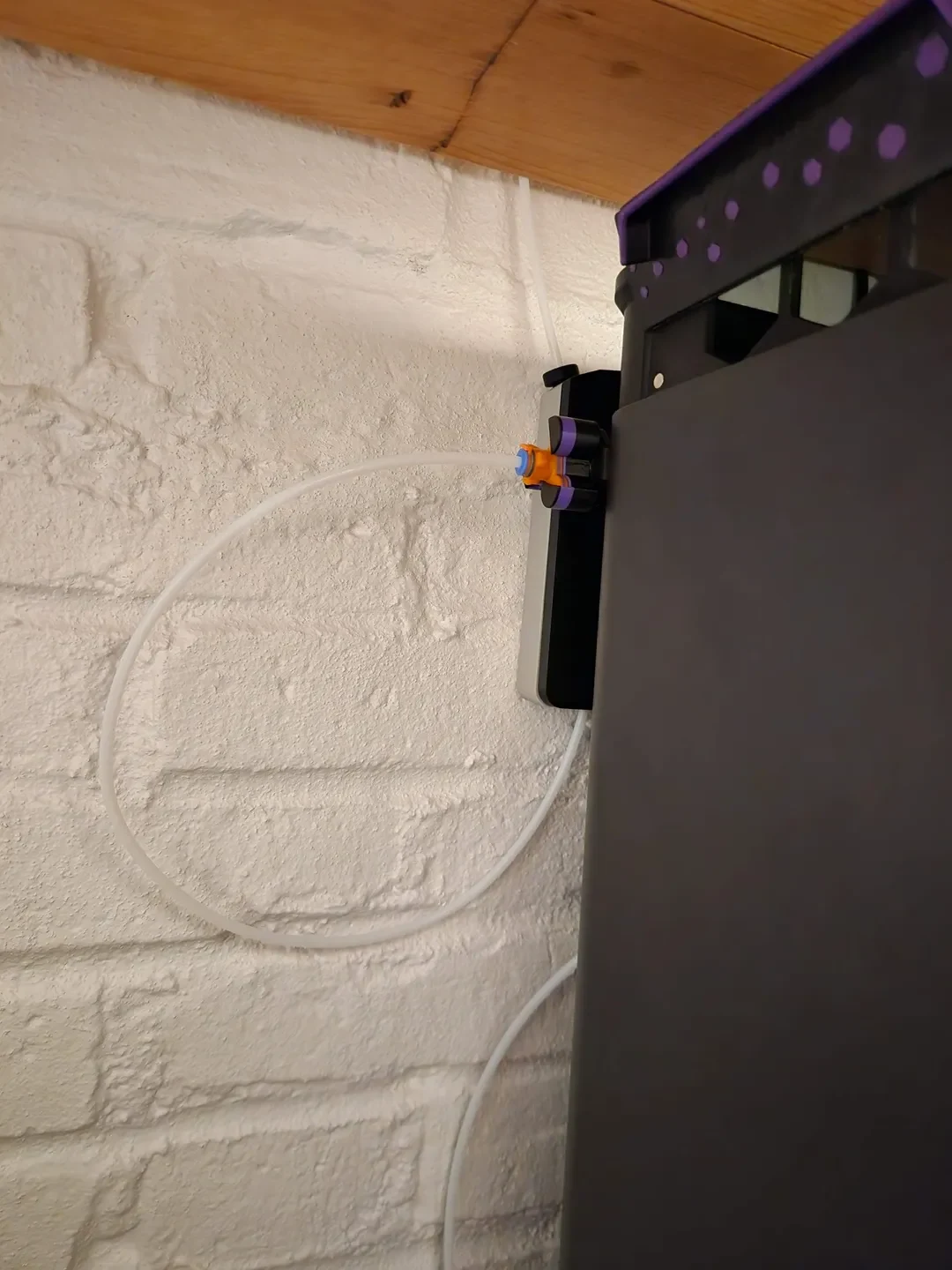

У меня AMS стоит на полке над принтером, и я хотел иметь возможность легко отсоединить и переместить принтер (например, для печати ABS в другом месте).

В качестве бонуса это позволяет легко переключаться между AMS и внешней катушкой с нитью без использования одного из многих популярных модов Y-разветвителя для принтеров Bambu Lab. Поскольку эти разъемы идеально прижимают друг к другу два сегмента ПТФЭ (при условии идеально квадратного разреза), на пути нити возникает меньше трения, чем при использовании разветвителя.

Эти разъемы также можно использовать на задней панели AMS. Или в любом другом месте, где вы хотите иметь возможность быстро и надежно прикрепить и отсоединить трубку из ПТФЭ.

Что печатать

Если у вас есть принтер Bambu Lab и PLA Bambu Lab Basic, возьмите один из файлов Bambu Studio 3MF, и в нем будет все, что вам нужно для начала работы, менее чем за час печати.

В противном случае начните с печати одной из моделей Test Fit. Убедитесь, что детали плотно прилегают (клей не требуется). Отрегулируйте размер отверстия с помощью компенсации XY-��тверстия в слайсере или изменив файлы STEP по мере необходимости. Детали, предназначенные для тестовой сборки, спроектированы таким образом, чтобы их можно было легко разрушить с помощью резаков заподлицо для восстановления оборудования.

Как только тестовая посадка окажется успешной, распечатайте пару соединителей крыльев (или стандартных соединителей, но конструкция крыльев обеспечивает лучшее сцепление при номинальной дополнительной сложности печати) и соединитель замка. Если вы будете монтировать его с помощью дополнительного монтажного кронштейна, либо разделите его на объекты и удалите заглушки из резьбовых отверстий M3 в слайсере перед печатью, либо загрузите «Замковый соединитель для крепления Bambu» с предварительно удаленными заглушками.

При использовании с AMS также рекомендуется заблокировать конец трубки, идущий из концентратора/буфера нити AMS, при переключении на использование внешней катушки, на тот случай, если вы случайно отправите отпечаток с установленным флажком «использовать AMS», когда трубка не подключена к принтеру.

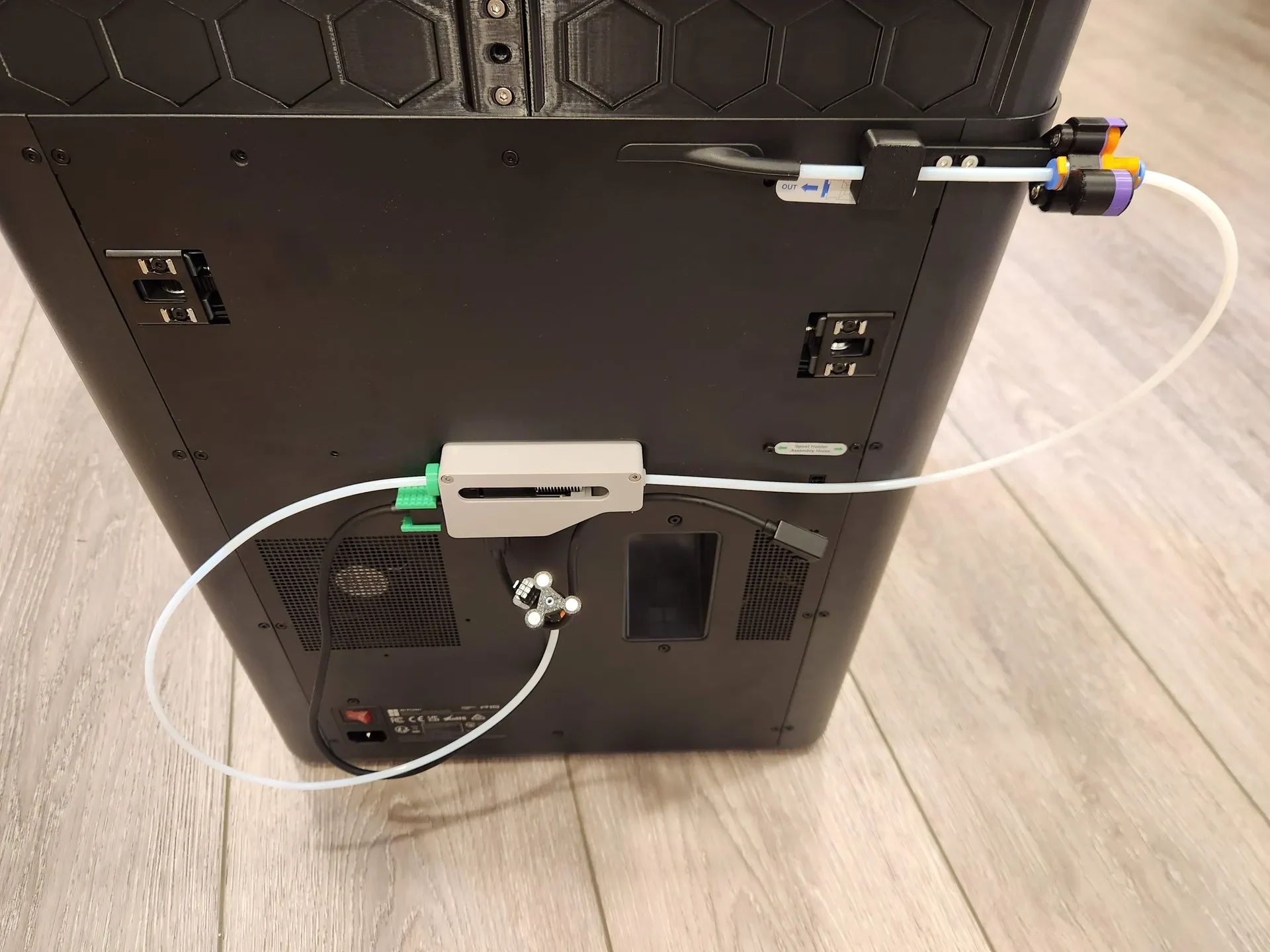

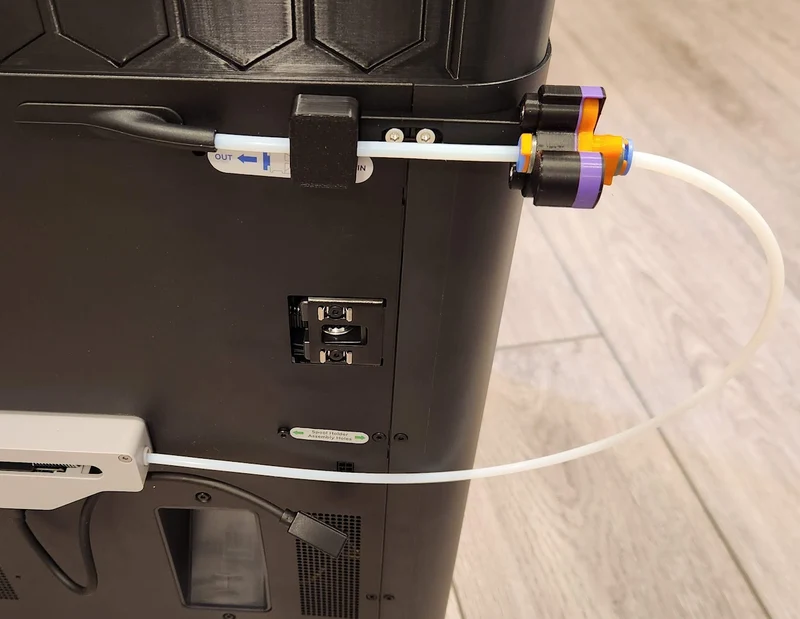

Монтажный кронштейн — это дополнительное удобство для принтеров Bambu Lab, позволяющее быстро подключаться одной рукой. Обратите внимание, что для этого требуются немного более длинные участки трубок из ПТФЭ между буфером нити и магнитным соединителем, а также магнитным соединителем и головкой инструмента. Если у вас нет дополнительного ПТФЭ, вы все равно можете использовать эту систему, тол��ко без монтажного кронштейна (в этом случае он просто занимает точное место сквозного фитинга, входящего в комплект поставки принтера).

Альтернативная версия монтажного кронштейна была добавлена ​​с 2024.01.13, оптимизированная для печати в горизонтальной ориентации. Обе версии функционально идентичны, но при печати вместе с другими соединительными деталями на одной пластине предпочтительна горизонтальная версия, поскольку нет высокой секции, возвышающейся над остальными, поэтому время нанесения слоя/охлаждение более равноме��ное.

Вариации

Существует возможность использовать фитинги ECAS, которые запрессовываются на место, фитинги PC4-M10, которые ввинчиваются в пластик, или вариант с фрикционной посадкой.

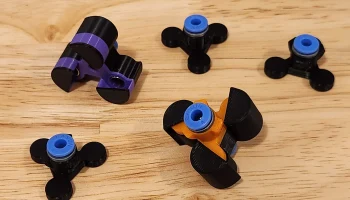

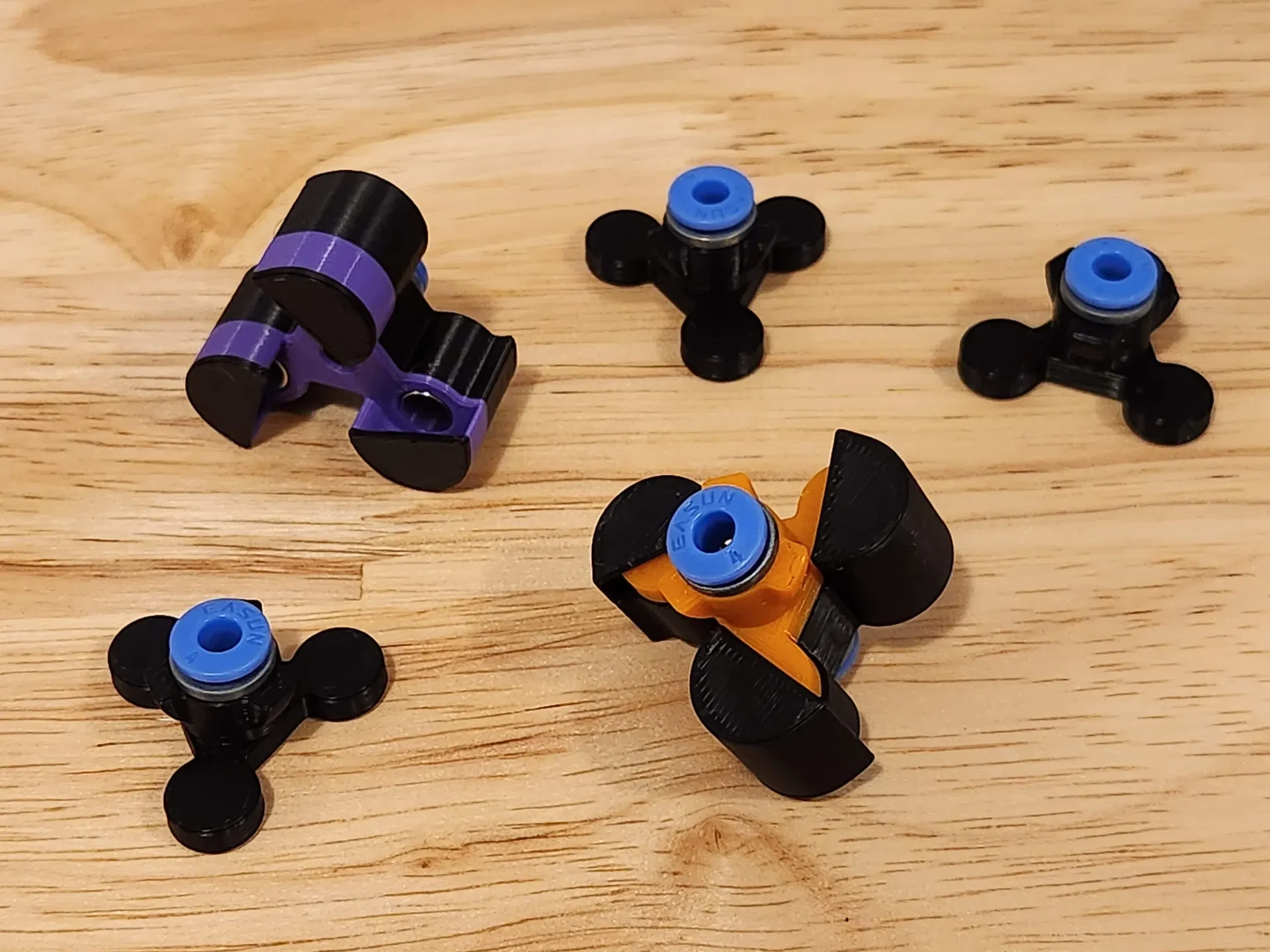

Выберите файлы, соответствующие выбранной вами подгонке (или без подгонки). Фотографии относятся к варианту ECAS.

Настройки печати
3 внешних периметра
4 сплошных верхнего и нижнего слоя
15% заполнение (не имеет особого значения)
Материал

Протестировано с использованием Bambu Lab Basic PLA. Практически любая другая нить тоже подойдет, но допуски могут быть другими, поэтому сначала распечатайте одну из моделей Test Fit.

Спецификация оборудования
Детали количества товара
Круглые магниты 6x3 мм, по 3 на разъем. Подойдут более дешевые магниты, например, класса N35, поскольку они используются для бокового выравнивания, а не для высокой силы натяжения.

Трубка из ПТФЭ с внешним диаметром 4 мм. Вариант. Рекомендуется использовать трубку из ПТФЭ Bambu Lab с внутренним диаметром 2,5 мм. Внутренний диаметр 3 мм может подойти, но он более подвержен деформации.
Фитинг ECAS или PC4-M10 по 1 на разъем

Рекомендуется, но не обязательно (я добавил вариант с фрикционной посадкой, в котором эти фитинги не используются, но он не тестировался). ПТФЭ должен пройти до конца.

ECAS (вставьте
