Магнитный держатель капсул Nespresso
Об этом

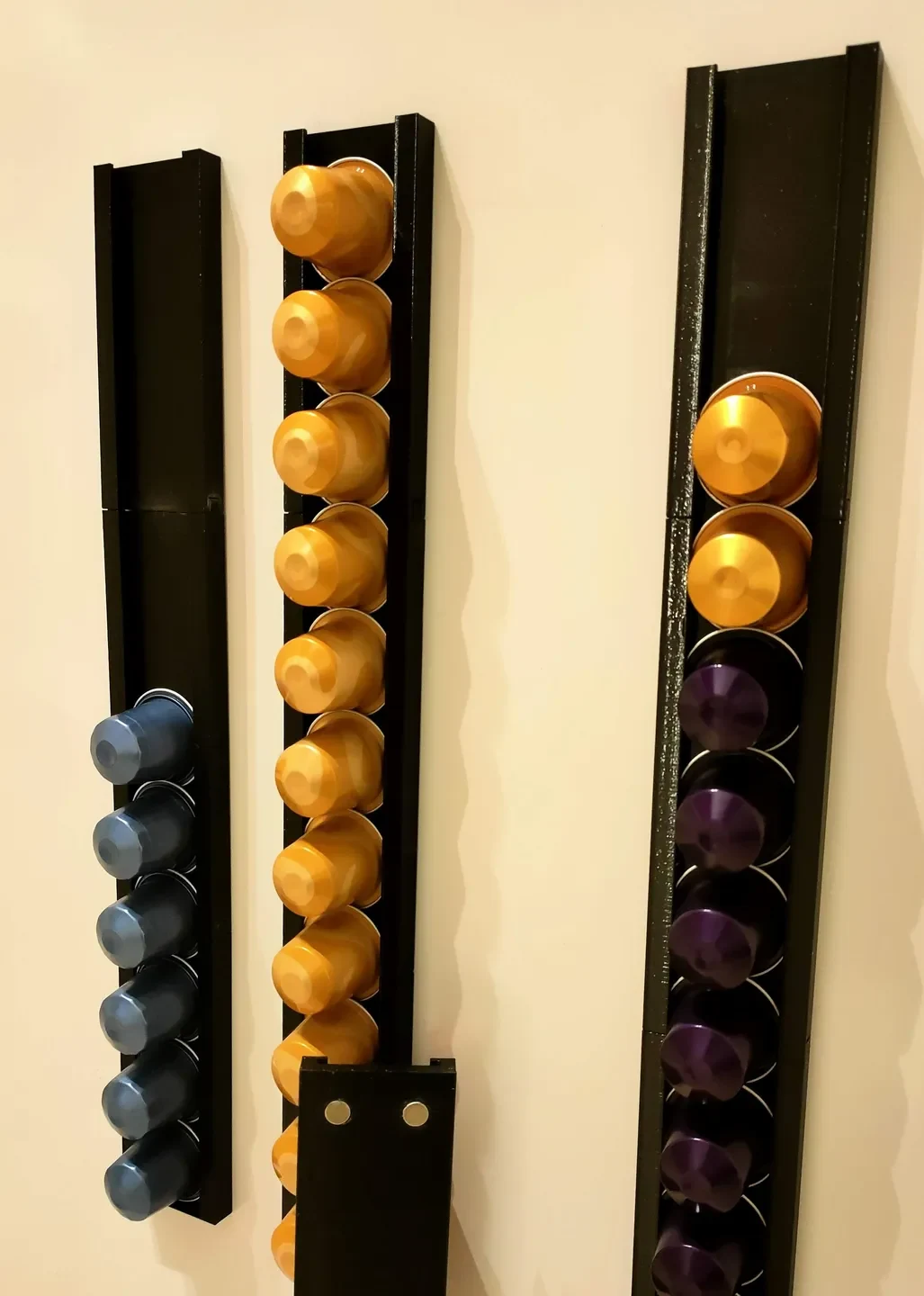

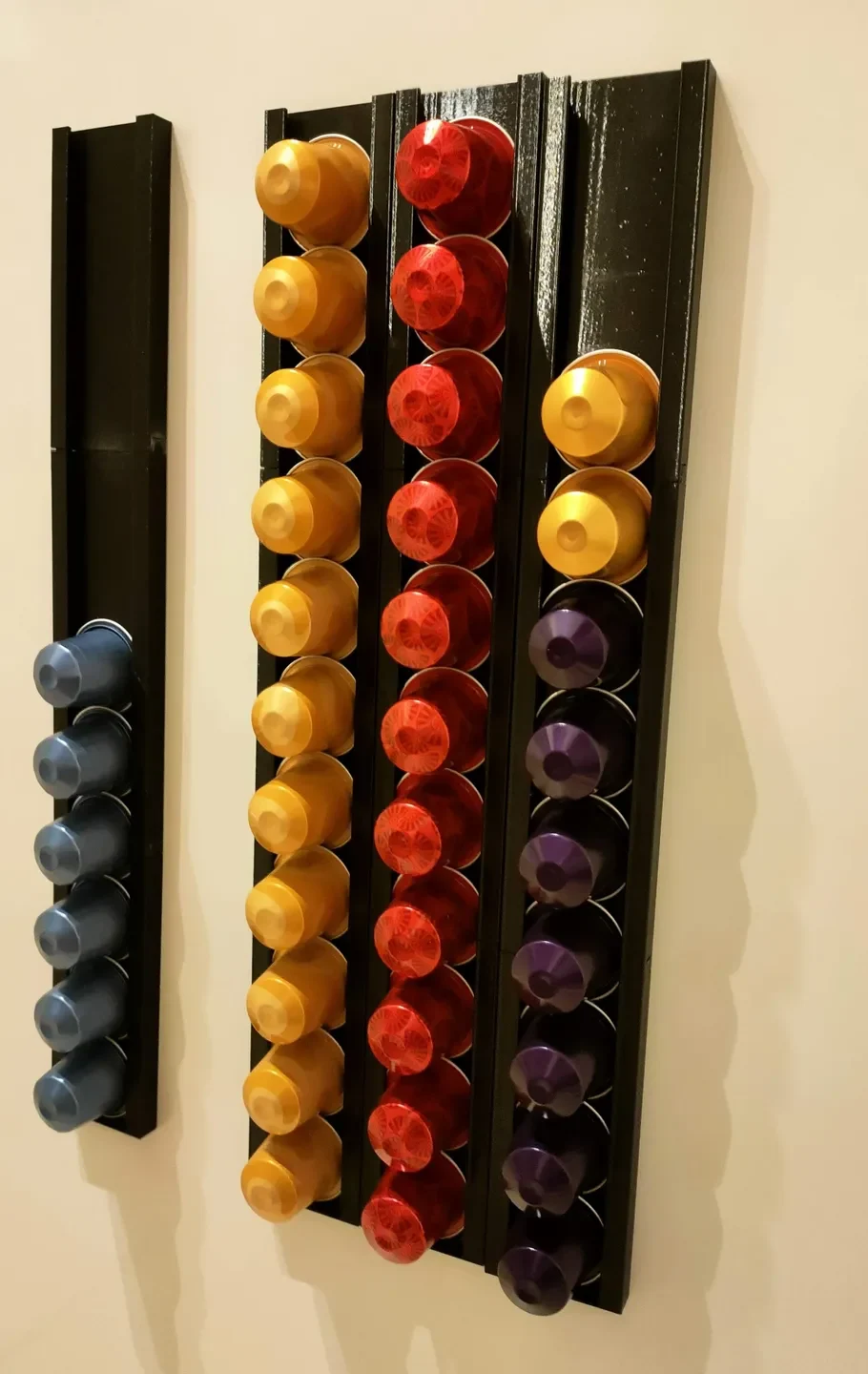

Сделал этот держатель для крепления капсул Nespresso или капсул, совместимых с Nespresso, на любой большой металлической поверхности (холодильнике, микроволновой печи и т. д.).
Объяснение деталей
Модель разделена на три части, поэтому ее можно легко распечатать на небольших принтерах. Только «Верхняя» и «Нижняя» части имеют вставки (по 2 штуки) для круглых магнитов 8х3 мм.
Внизу: эта часть открыта с одной стороны и закрыта с другой, поэтому капсулы не проходят. На открытой стороне имеются зубцы для крепления других частей.
Середина: эта часть открыта с обеих сторон, поэтому через нее могут проходить капсулы. На одном конце у него есть прорези, а на другом — зубцы для крепления к другим частям.
Вверху: эта часть также открыта с обеих сторон. На одной из сторон имеются прорези для крепления других деталей. Другая сторона заподлицо для красивой отделки. Здесь капсулы вставляются/вынимаются.
Если есть интерес, я могу изготовить верхние и нижние части разных размеров для разного количества модулей или разных вариантов использования.
Инструкции по печати
Печатайте вертикально, «зубцами» вверх и прорезями вниз. Никакие опоры не нужны.
Мои изделия были напечатаны с высотой слоя 0,25 мм. Более высокая высота слоя делает поверхность более шероховатой и затрудняет подгонку деталей. Поэкспериментируйте с переменной высотой вокруг зубцов в зависимости от допуска/точности вашего принтера.
Инструкции по сборке
Части
Детали просто соединяются друг с другом, как описано выше. Посадка довольно плотная, поэтому легко вытащить ее не получится.
Лучший способ соединить их вместе — положить их на стол, а затем сдвинуть друг к другу. Это гарантирует, что никакие силы не будут приложены в направлениях, которые могут сломать зубцы.
Я использовал клей на первых нескольких стыках, но потом понял, что он не нужен.
Магниты
Магниты можно просто вставить в пазы или зафиксировать с помощью суперклея. Без клея магниты остаются на месте и деталь надежно удерживается. Клей просто облегчает прикрепление/отсоединение от металлической поверхности без выпадения магнитов.
