Магнитный кабельный зажим

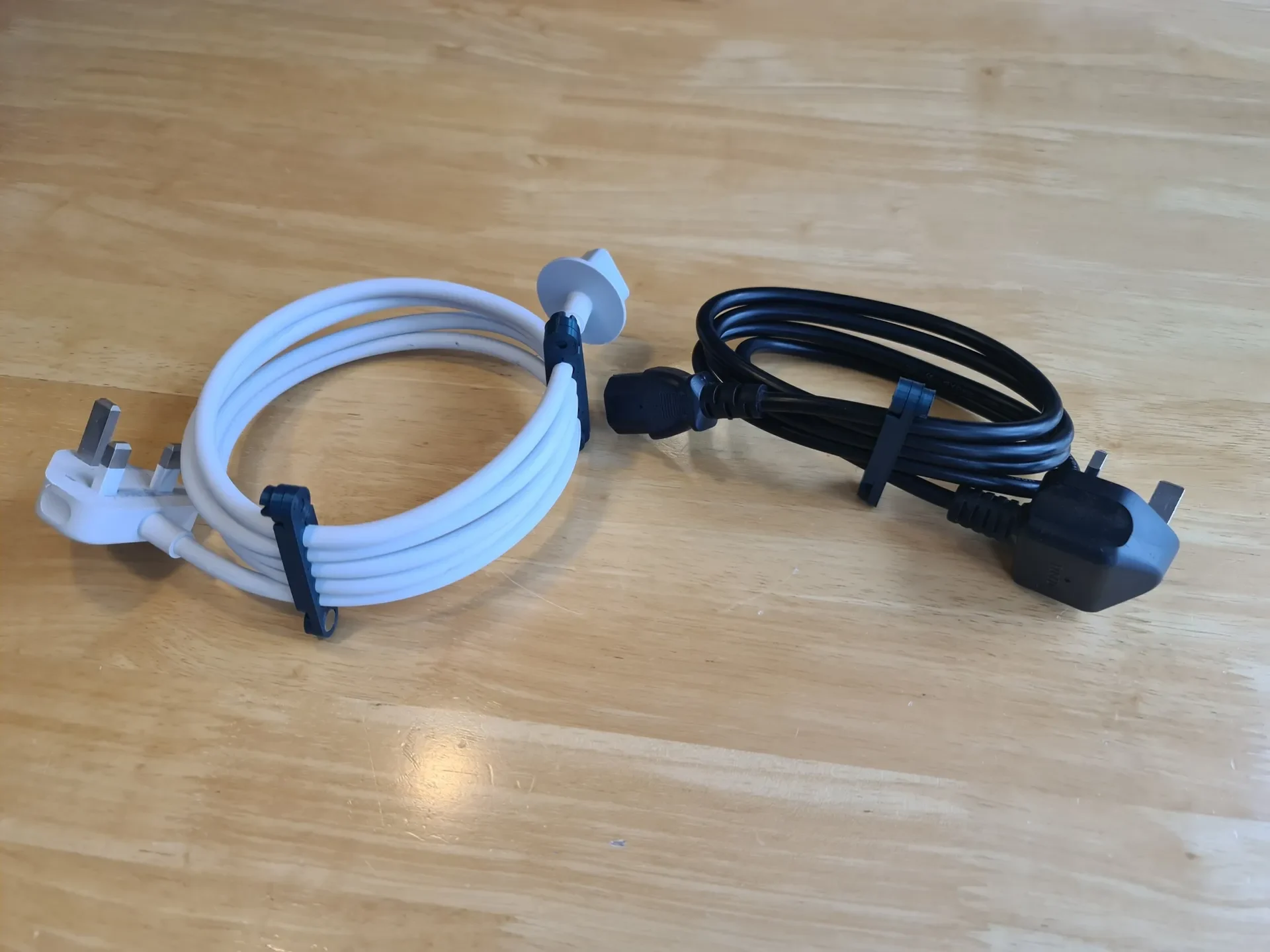

Это мое простое решение проблемы, с которой я столкнулся некоторое время; как хранить силовые кабели в аккуратном пучке. Я работаю с компьютерами, и всякий раз, когда у меня есть настольный ПК или старый компьютер Apple, держать кабели аккуратно связанными может быть непросто. В частности, с кабелями Apple, которые почему-то вообще не любят скручиваться!

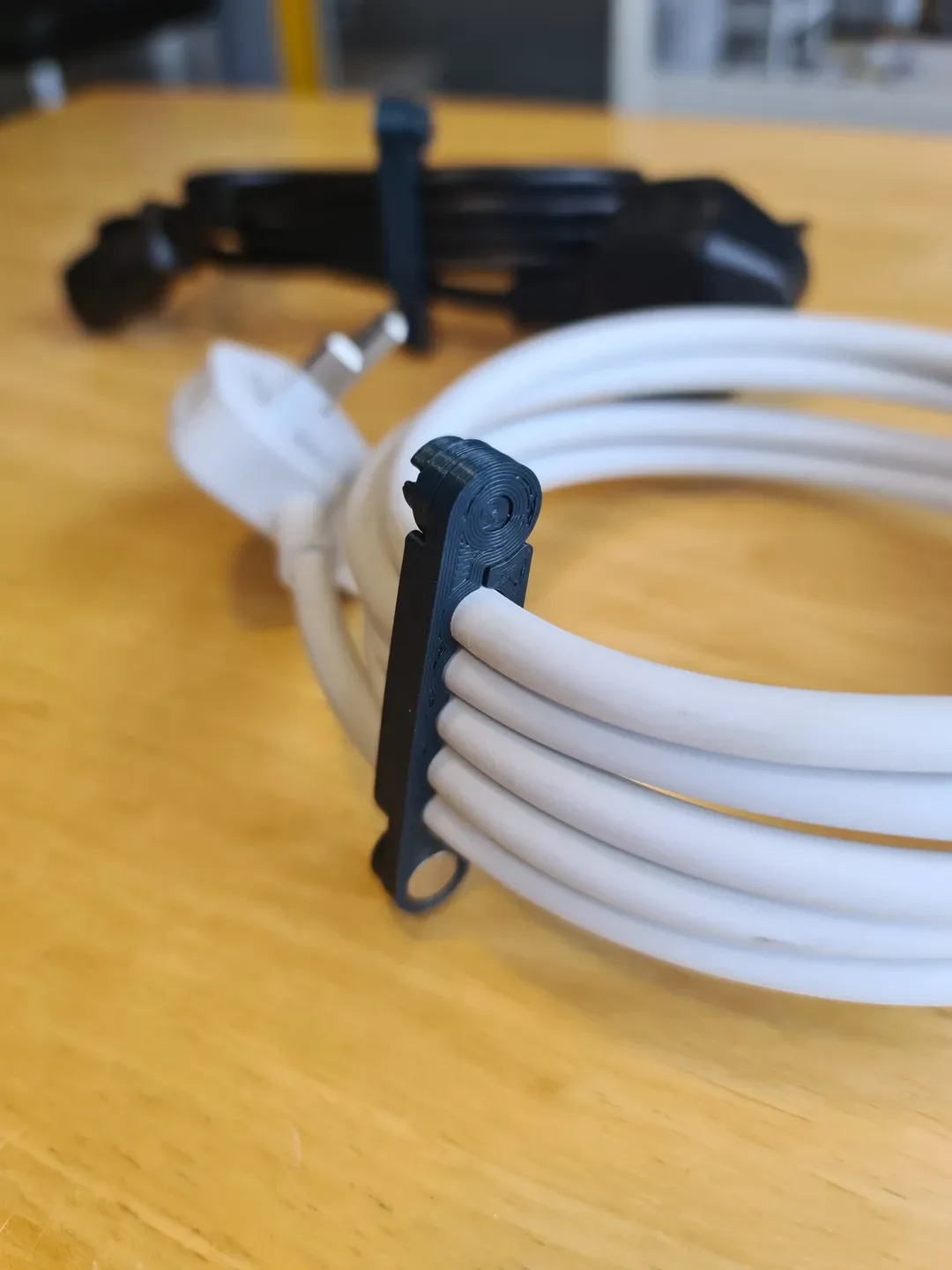

Конструкция специально разработана для более толстых кабелей, но я вклю��ил три размера, которые, надеюсь, подойдут для большинства ситуаций. Существует версия 6 мм, 7 мм и 8 мм. Для всех трех версий используется один и тот же болт, просто выберите нужную вам верхнюю и нижнюю часть.

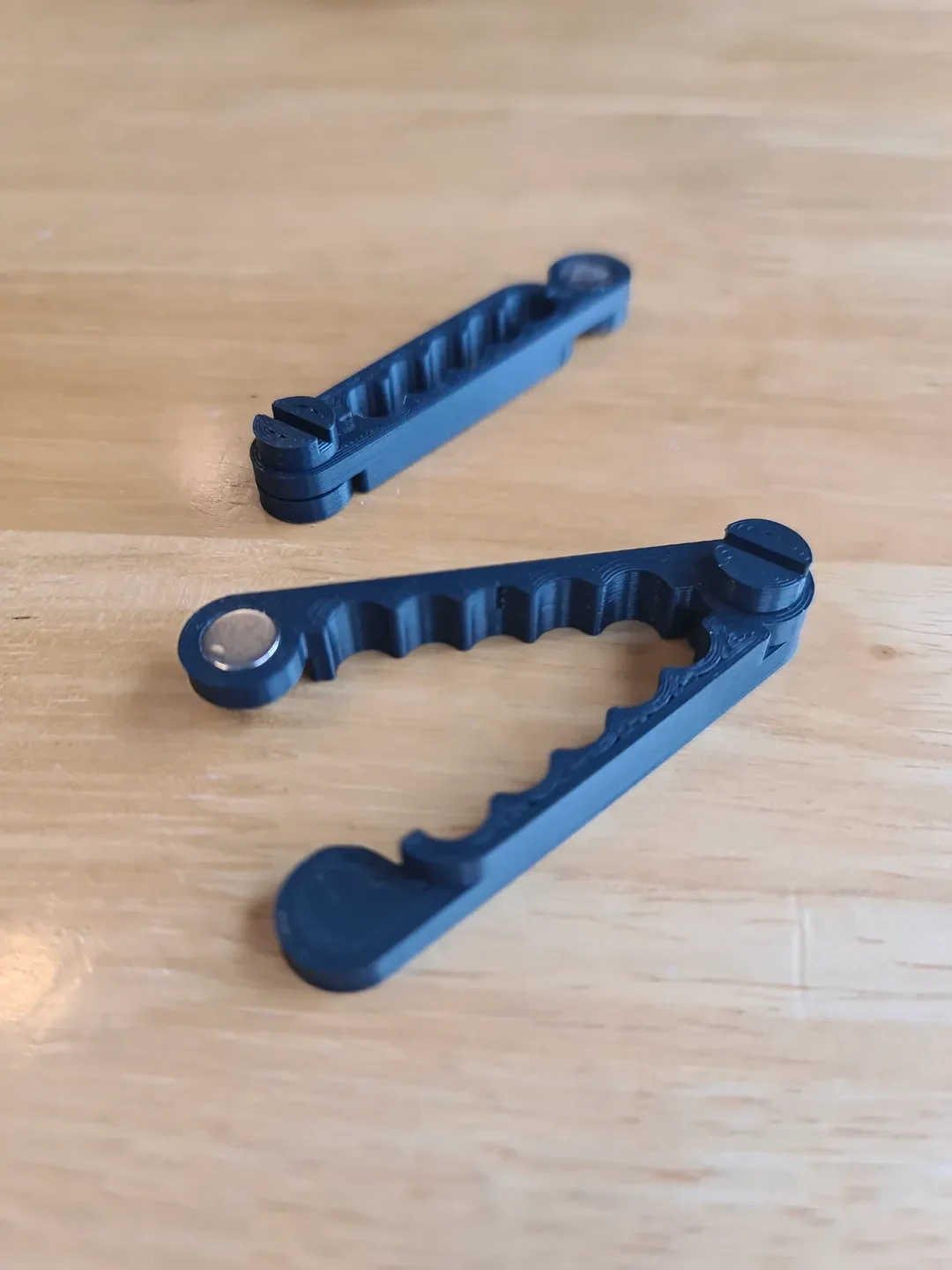

В этой конструкции используются два круглых магнита размером 8 x 3 мм, которые удерживают зажим в закрытом состоянии. Конечно, я мог бы поработать моделью в некоторых клипах, но что в этом интересного? Магниты должны прилегать достаточно плотно, но вы можете использовать немного суперклея, если хотите быть уверенными, что они останутся на месте. При добавлении магнитов обязательно проверьте полярность перед установкой.

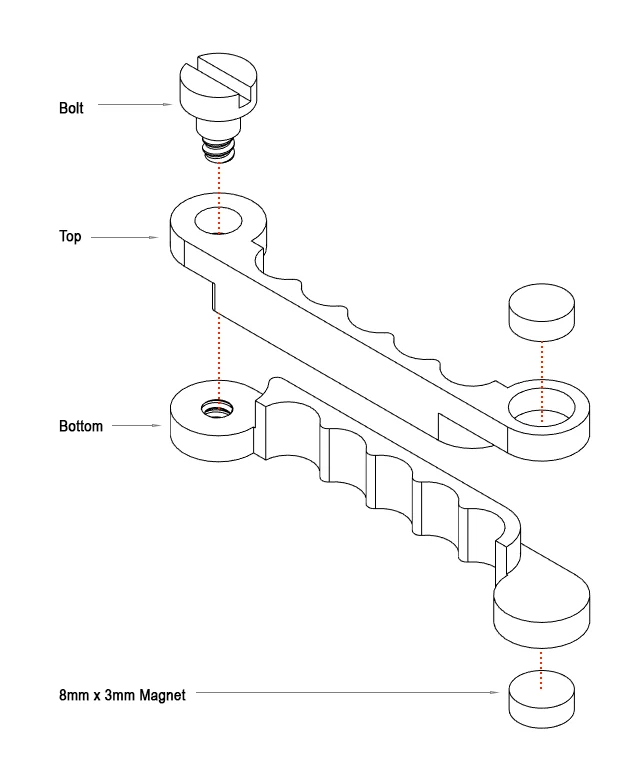

На схеме ниже показано расположение деталей. Болт имеет буртик, поэтому его следует затянуть до упора, чтобы предотвратить его ослабление. Убедитесь, что вы не пересекаете нить.
При печати я использовал 4 периметра и печатал PLA с высотой слоя 0,2 мм. В данном случае я использовал Prusament Gentlemens Grey. Ориентируйте детали так, чтобы навесная часть не требовала опор. Вам не понадобятся опоры ни для одной из частей. Болт лучше всего ориентировать резьбовой частью вверх.
Если возникнут вопросы ил�� проблемы, дайте мне знать!
