4-дюймовые магнитные фитинги для пылесборника.........
Эта модель включает в себя 3 напечатанные детали: основание, трубку и детали трубы. Трубка помещается внутри основания и позволяет магнитной части поворачиваться и автоматически выравниваться с трубчатой частью.
Я напечатал все это в PETG, высота слоя 0,2 мм, заполнение 30%.
Требования:
Магниты 6x3 мм (у меня размеры 5,86 x 2,88 мм). Общее количество=50.
Для базового адаптера требуется кол-во. 30 магнитов (10 штук по 3 штуки).
Для адаптера трубы требуется кол-во. 20 магнитов (10 шт. по 2 шт.).
Я использовал эти магниты.
5-минутная эпоксидная смола
упаковочная лента
стальная плоская поверхность
хомуты для шлангов 4 дюйма (~ 110 мм). Кол-во. 2.
Переходник для трубы:

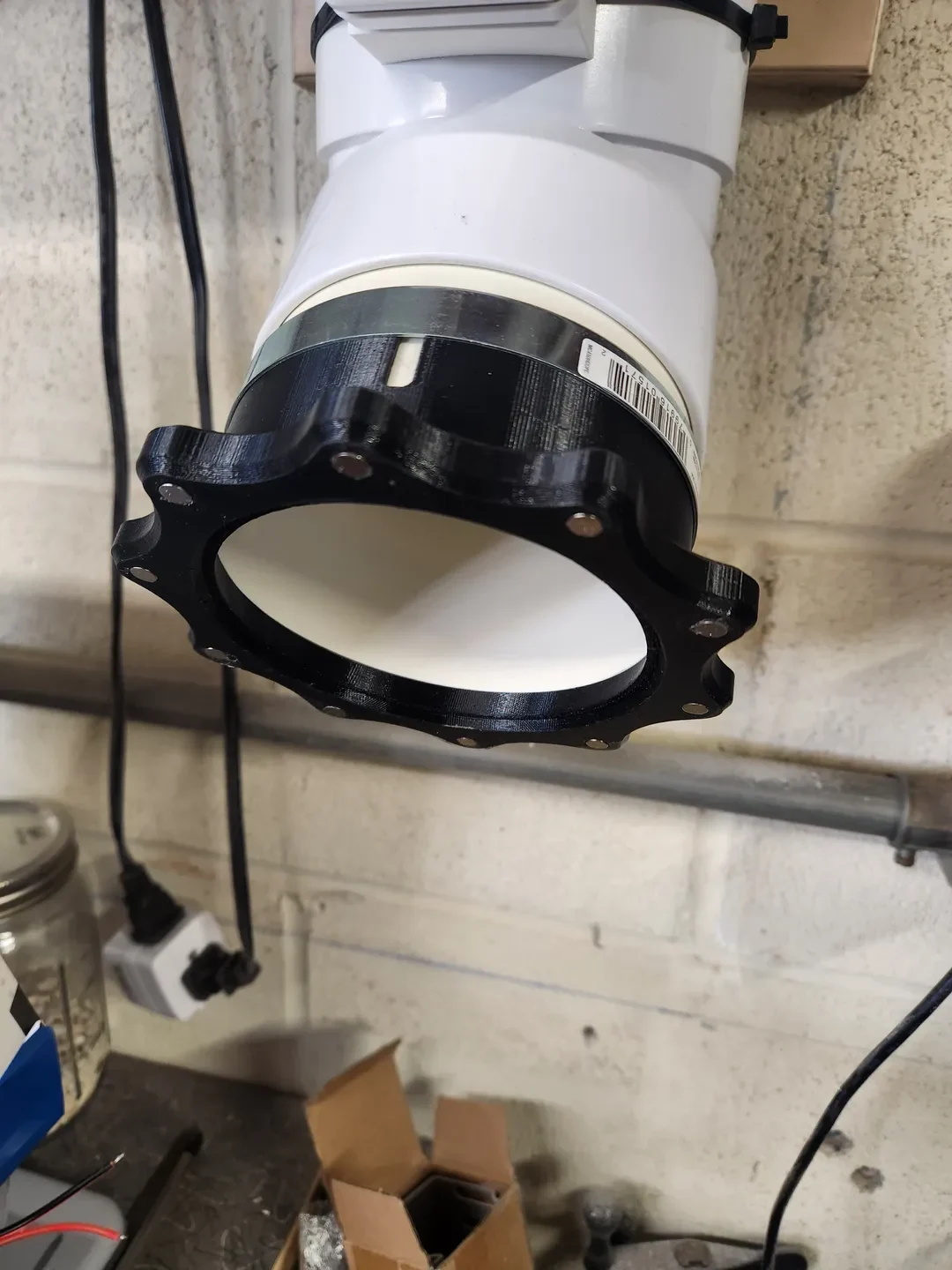

Труба подходит к дренажной трубе из ПВХ диаметром 4 дюйма (кроме марки 40) с помощью хомута диаметром 4 дюйма. Он имеет 10 магнитных каналов, которые удерживают стопку из 2 магнитов.
Дополнительные настройки печати:

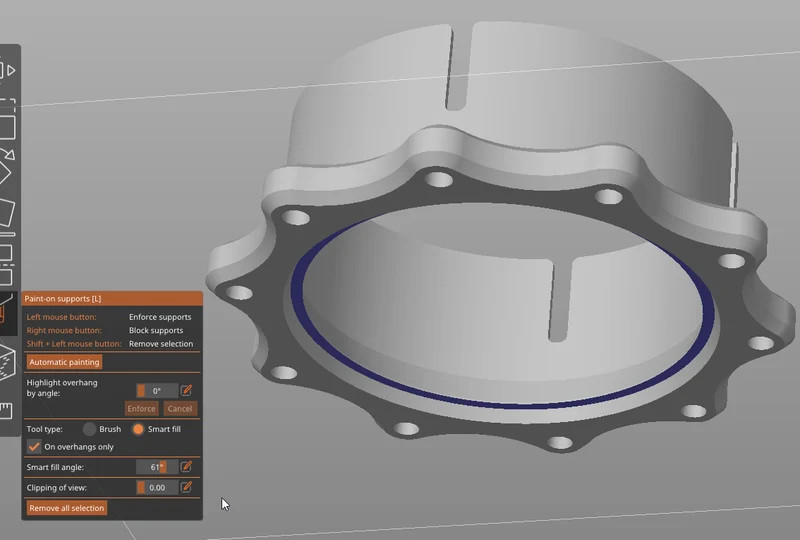

Переходнику трубы требуется поддержка внутреннего кольца диаметром 4 дюйма (показано ��емно-синим цветом ниже). Я использовал органику, и она отлично сработала.
Базовый адаптер:
Базовый адаптер надевается на адаптер трубки и поворачивается. Он автоматически выравнивается по магнитам переходника трубы. Он имеет 10 магнитных каналов, которые удерживают стопку из 3 магнитов.
Трубный фитинг:

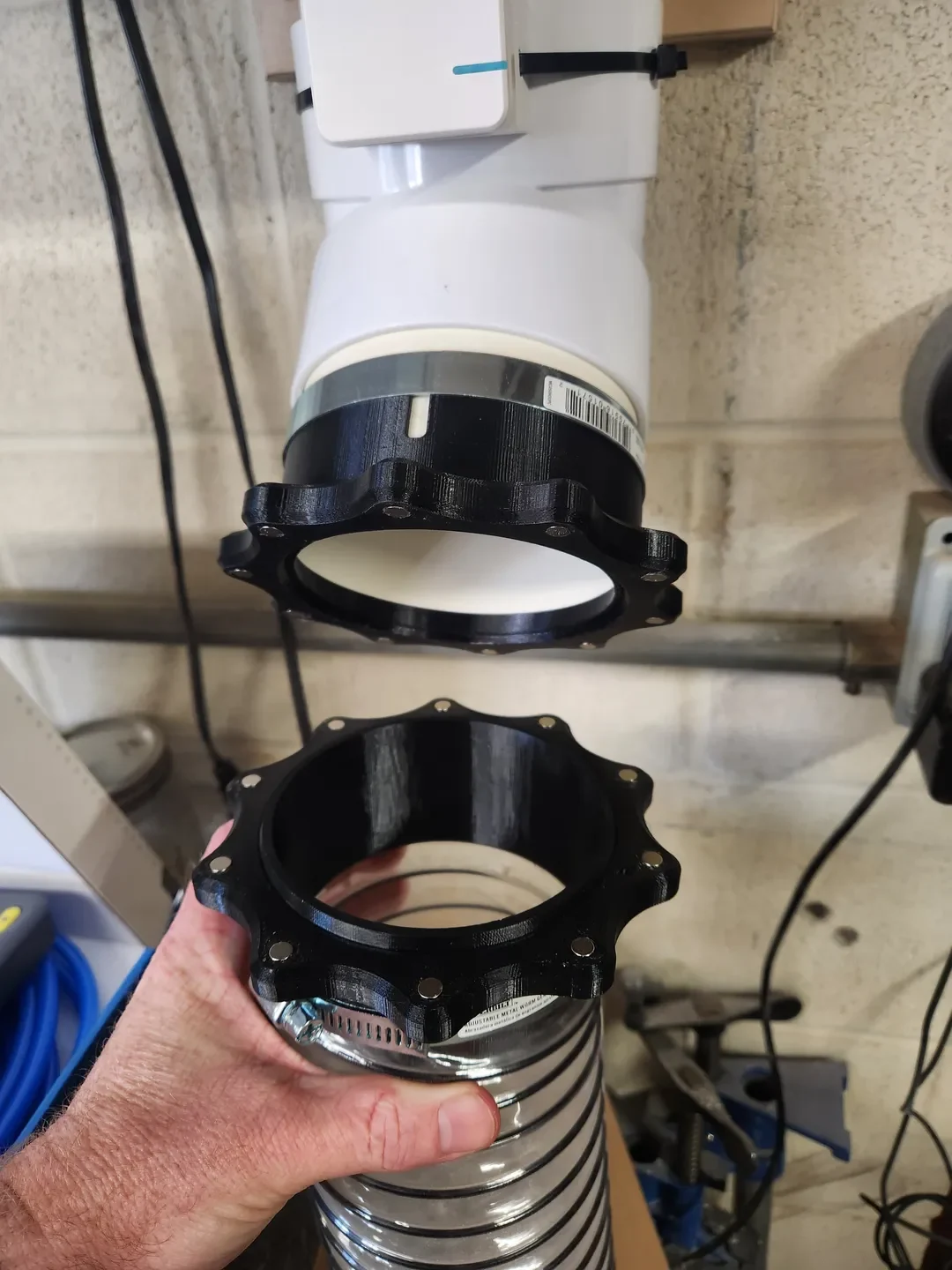

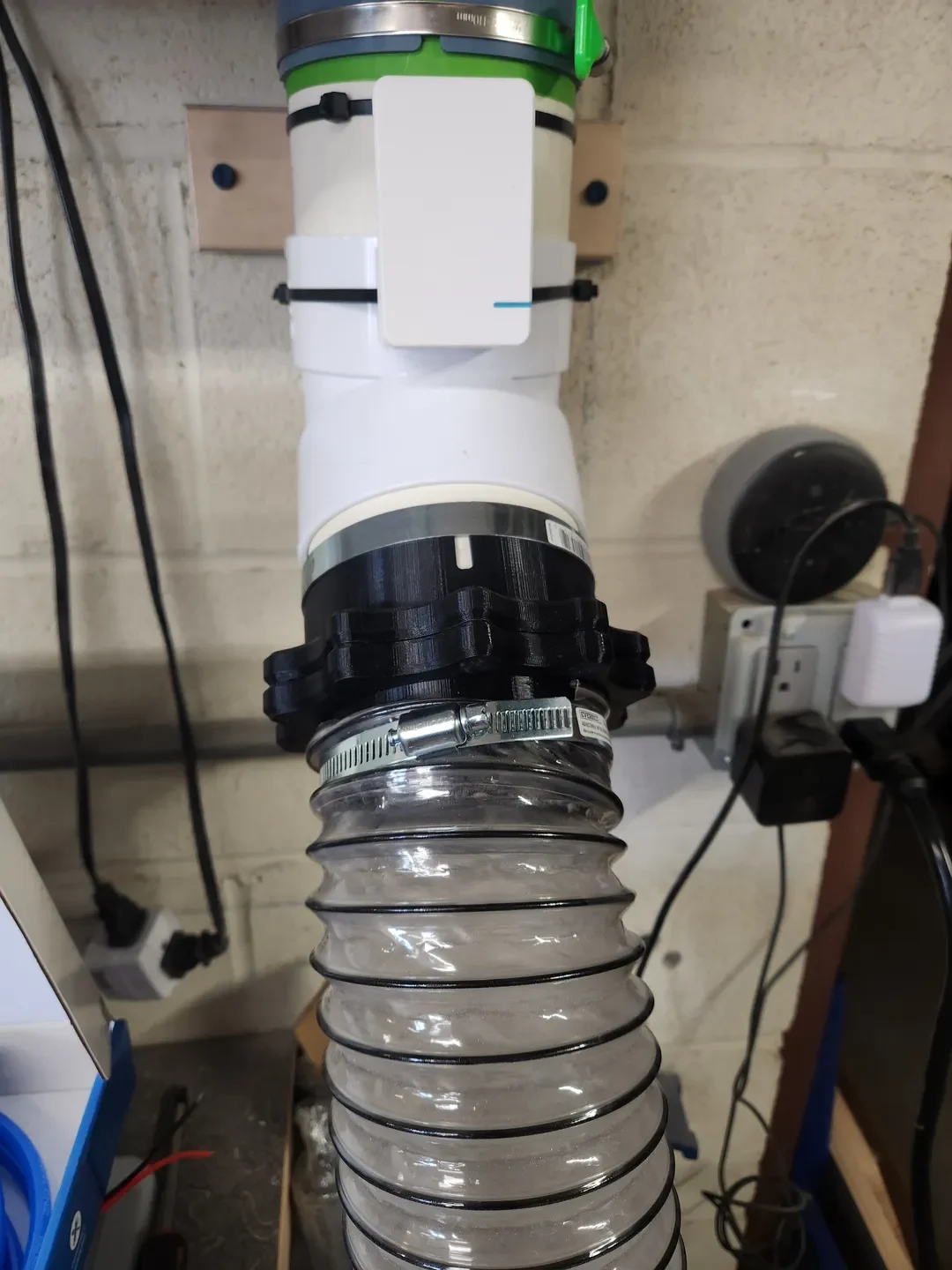

Переходник для трубки помещается внутри базового адаптера. Он помещается внутри 4-дюймовой гибкой трубки (типа проволочной спирали). 4-дюймовый хомут для шланга удерживает базовый адаптер на месте, но при этом позволяет ему поворачиваться.
Сборка:

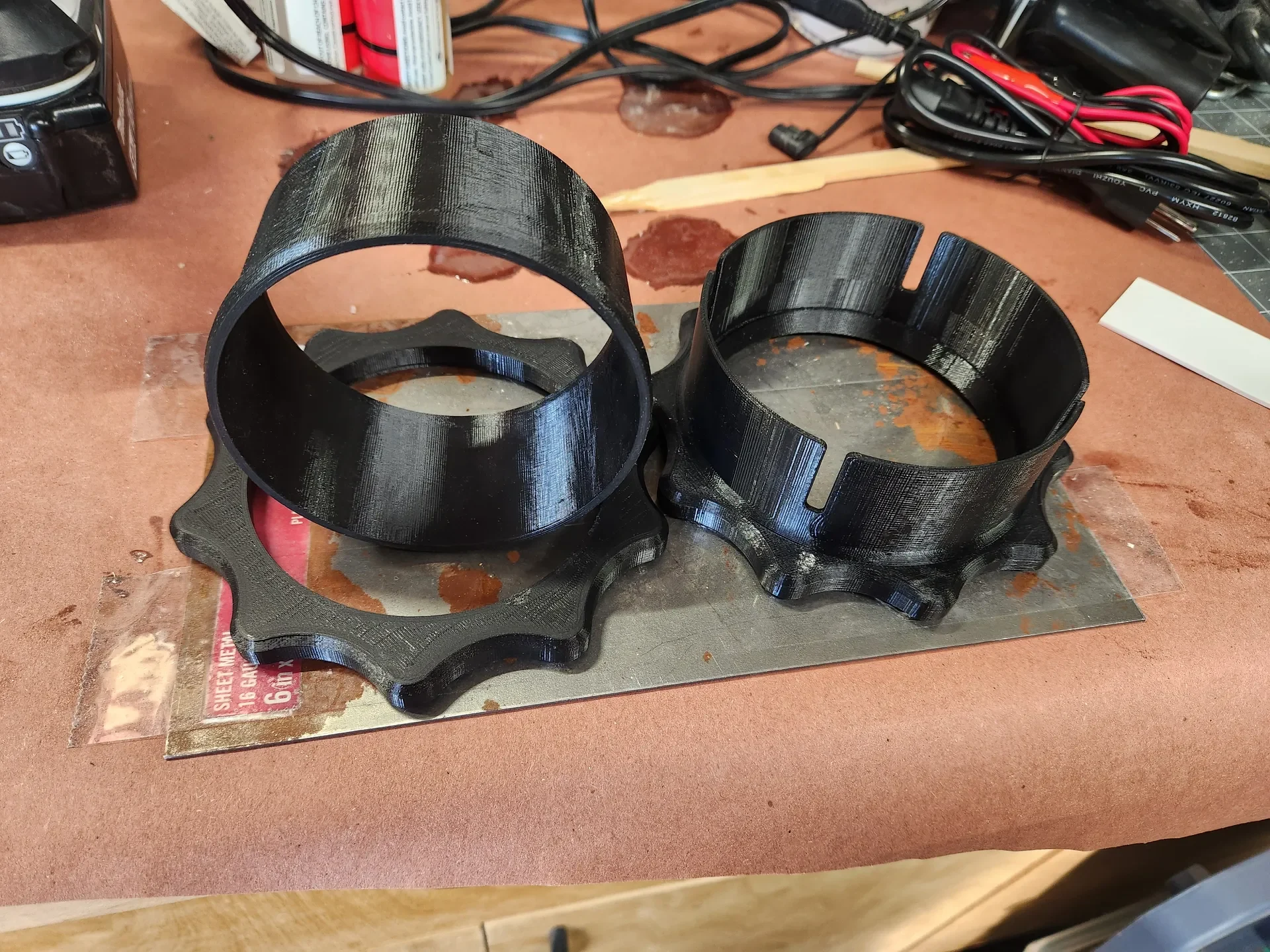

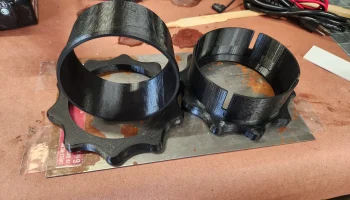

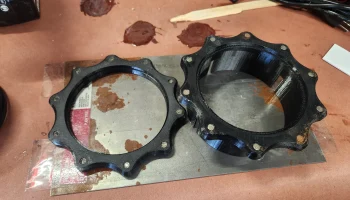

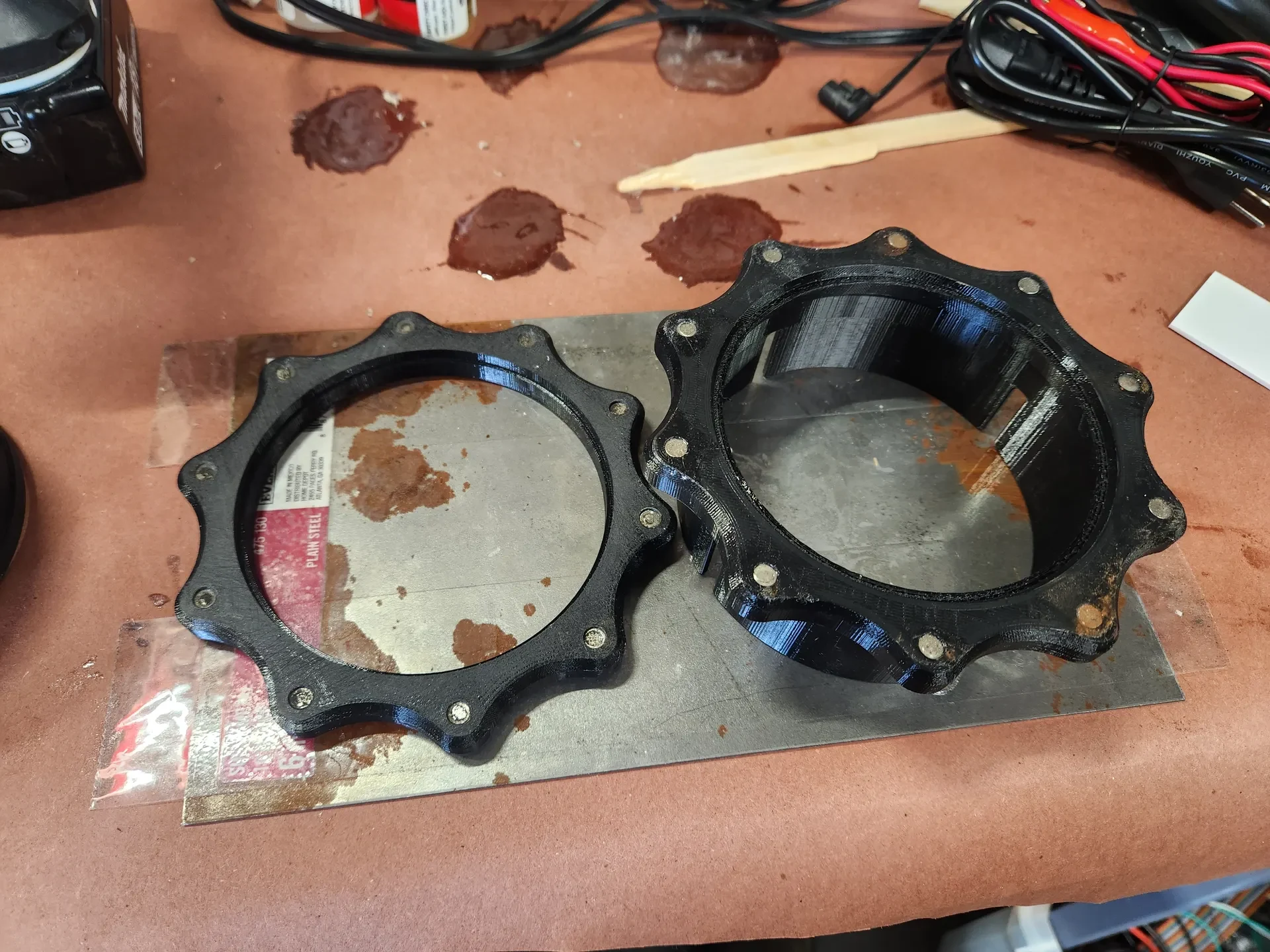

При приклеивании/эпоксидной окраске магнитов важно, чтобы они сидели на одном уровне с поверхностью. Отверстия для магнитов глубже, чем стопка магнитов, поэтому их нельзя вклеивать отверстиями адаптера вверх, иначе магниты упадут слишком глубоко. Я использовал кусок стального листа с упаковочной лентой (лента предназначена для предотвращения прилипания затвердевшей эпоксидной смолы). Я разместил все магниты по частям, а затем быстро бросил на них стальной лист. Я снял адаптер, дважды проверил ориентацию каждого магнита, затем нанес небольшое количество смешанной 5-минутной эпоксидн��й смолы в каждое отверстие. Затем поместите адаптер обратно на стальной лист, совместив его с магнитами, и примените груз, чтобы эпоксидная смола затвердела.
