Магнитное крепление для кабеля Multiboard.........

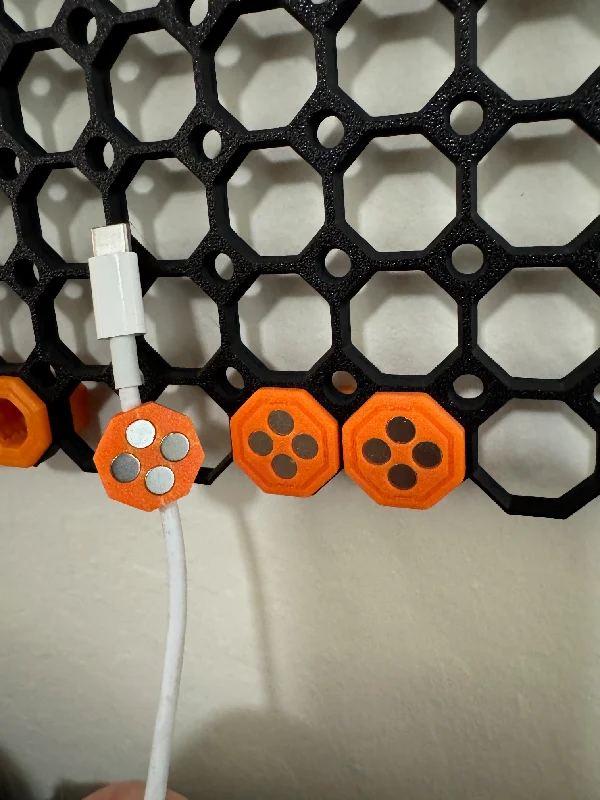

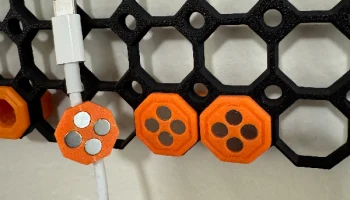

Рядом с моим мультибордом проложена куча кабелей, и мне хотелось, чтобы они были организованы и были легко доступны. Данное крепление состоит из двух частей:

Защелка, которая вставляется в Multiboard, для того места, где вы хотите закрепить кабель.
Зажим, охватывающий кабель и удерживающий магниты, которые прикрепляют его к защелке.

В каждой детали используются четыре дисковых магнита размером 6x2 мм, такие же, как и в Gridfinity. Я выбрал четыре, потому что это казалось оптимальным количеством для обеспечения достаточного сцепления даже с более длинными и тяжелыми кабелями. Если вы вставите магниты в рекомендованном порядке, это также позволит креплению самостоятельно выровняться при установке на место.

Никаких подставок и клея! Все, что вам нужно, это магниты!

Инструкции по печати

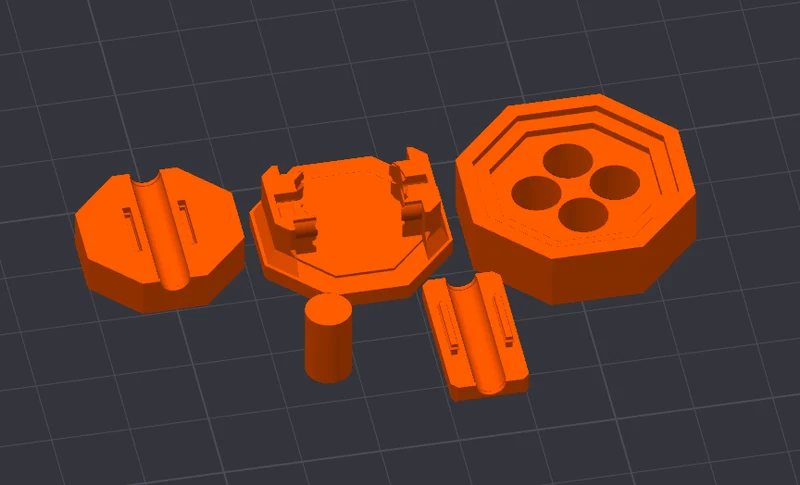

Эти детали предназначены для печати в ориентации, показанной на снимке экрана слайсера.
Оснастка Multiboard — это ремикс оригинальной оснастки, которая была разработана для печати на трех стенах. Остальные части в порядке с 2.
Разработан и протестирован со стандартным PLA на сопле диаметром 0,4 мм.
Никакие опоры не нужны!

Инструкции ��о сборке
Определите ориентацию кабеля при установке на Multiboard.
Вставьте магниты в рекомендованном порядке (см. «Вставка магнитов» ниже) в защелку Multiboard.
Выясните, в какой ориентации будет привязка при вставке в Multiboard. Вероятно, это зависит от того, как вы планируете вставлять застежку на стороне А сзади.
Учитывая эту ориентацию, вставьте магниты в кабельный з��жим в направлении, противоположном Multiboard, чтобы они притягивали друг друга, а крепление было ориентировано так, как вы хотите.

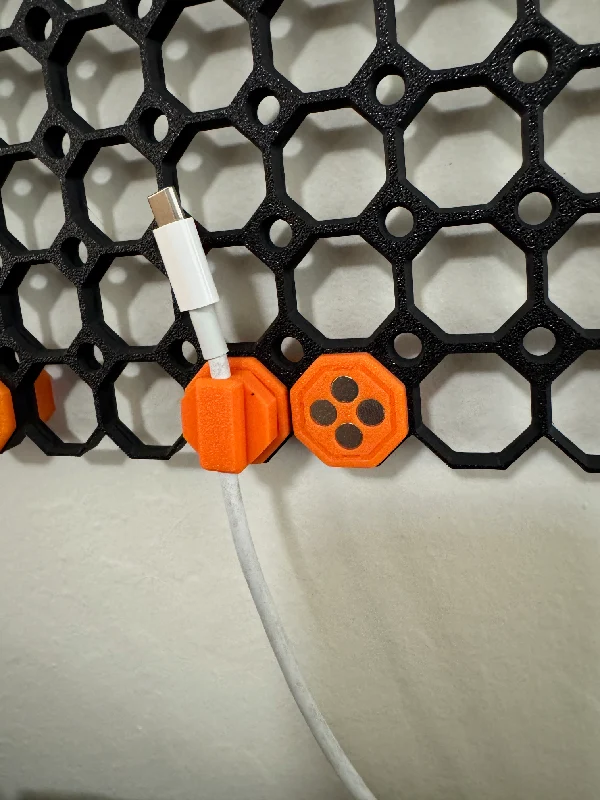

Поместите кабель в верхнюю часть зажима и вдавите нижнюю сторону в пазы до щелчка.

Вставка магнитов

Магнитные отверстия на обеих частях имеют небольшой выступ вокруг отверстия. Это удерживает магниты на месте без использования клея. Магниты не предназначены для удаления после установки.

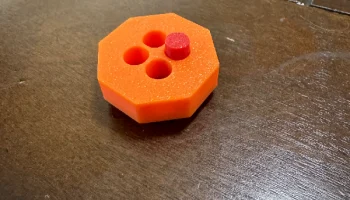

Вставить магниты вручную может быть немного сложно, но прилагаемый инструмент для установки магнитов значительно упрощает эту задачу. Вот мой рекомендуемый метод вставки магнитов:

Поместите инструмент для вставки поверх детали, в которую вы хотите вставить первый магнит. Плоская сторона должна быть обращена вверх, а многоуровневая сторо��а должна быть обращена вниз и удерживать другую часть на месте. Отверстия должны совпадать на обеих частях.
Вставьте один магнит в первое положение (неважно, с чего вы начнете) и сориентируйте его так, как вы хотите. Проще всего это сделать, если вы поддержите еще один магнит под деталью, чтобы вставленный вами магнит сориентировался сам.
Вставьте штифт в отверстие сверху вставляемого магнита, стараясь удерживать магнит в нужной ориентации.
Слегка постучите по колышку резиновым молотком или другим ударным устройством.
Будьте осторожны, не ударяйте слишком сильно, иначе вы можете протолкнуть магнит через нижнюю часть защелки.
Повторите этот процесс для трех оставшихся магнитов, двигаясь по кругу. При использовании рекомендуемого расположения магнитов каждый последующий магнит будет притягиваться к сос��днему магниту, поэтому он выровняется в правильной ориентации.

Примечание. Не имеет значения, какой полюс вы решите назвать «северным», а какой — «южным», главное, чтобы вы были последовательны в этом вопросе.
