Магнитные шестерни

Резюме

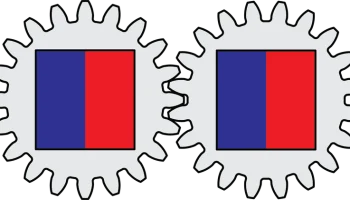

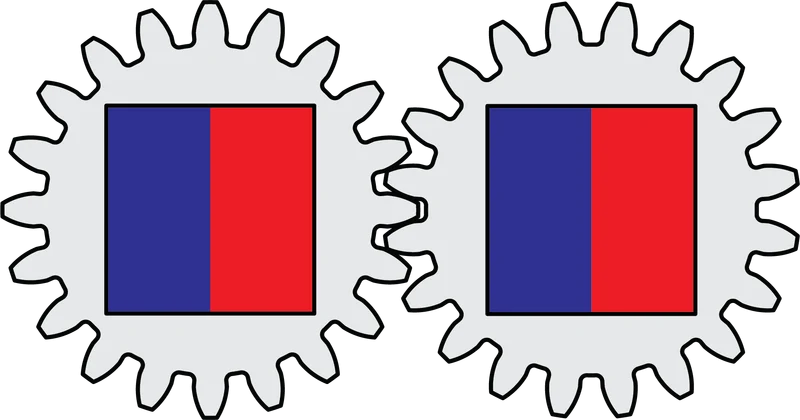

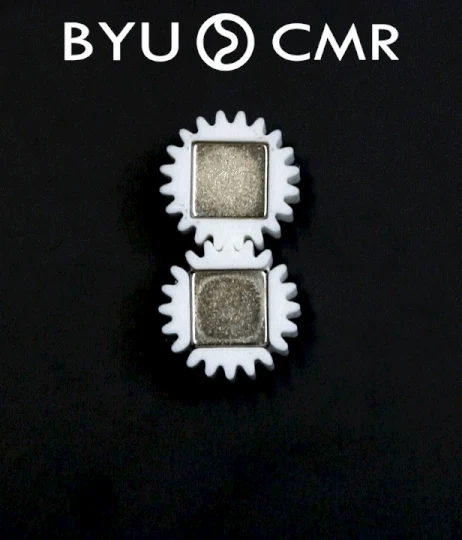

Эта шестерня относится к разделительным петлям, способным раскладываться на 180 градусов с уклоном обратно в развернутое состояние (скоро будет опубликована публикация ASME IDETC). Используя две одинаковые шестерни, мы получаем два устойчивых и неустойчивых состояния равновесия, чередующихся с интервалом в 90 градусов. Поведение между неодинаковыми шестернями еще не исследовано.

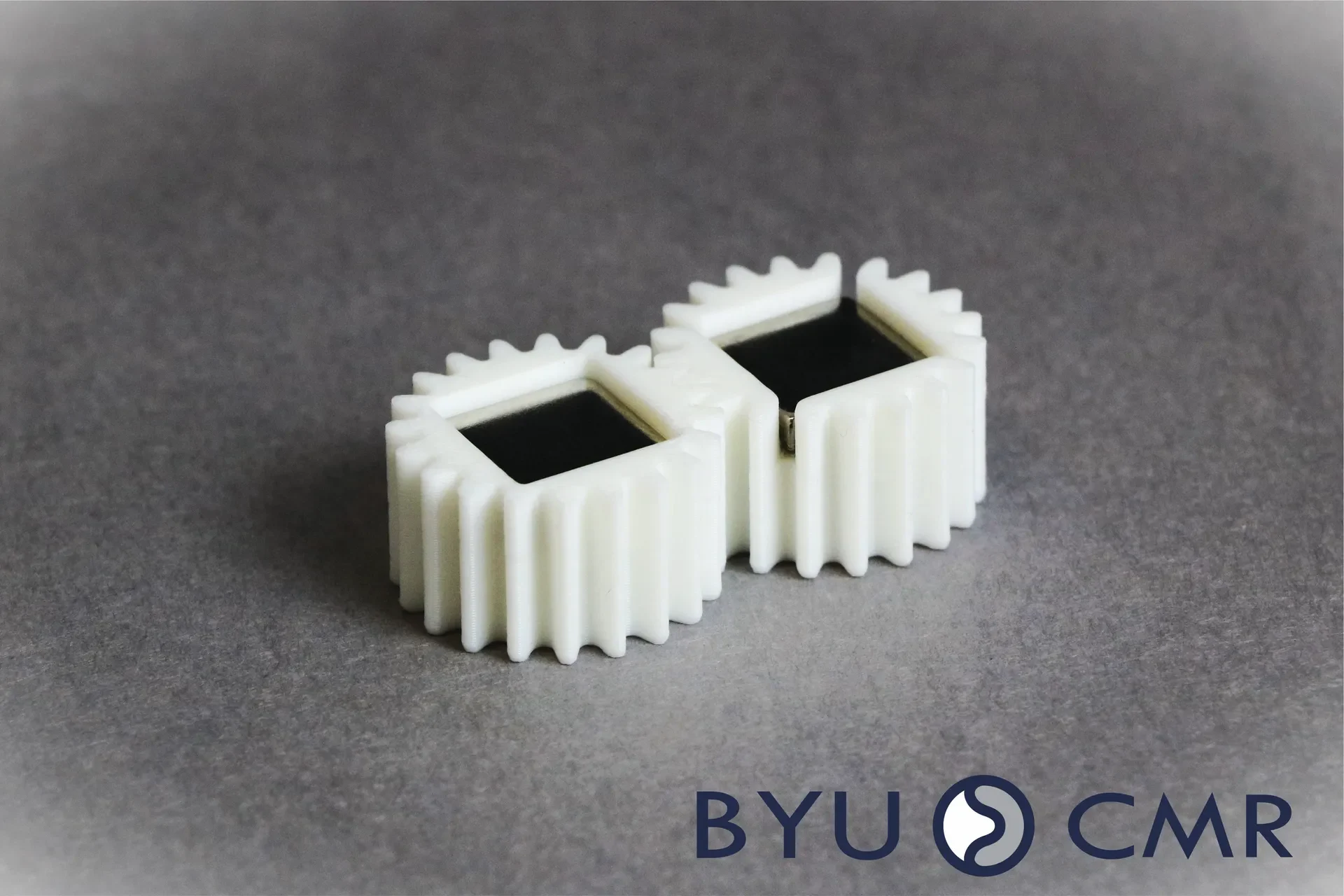

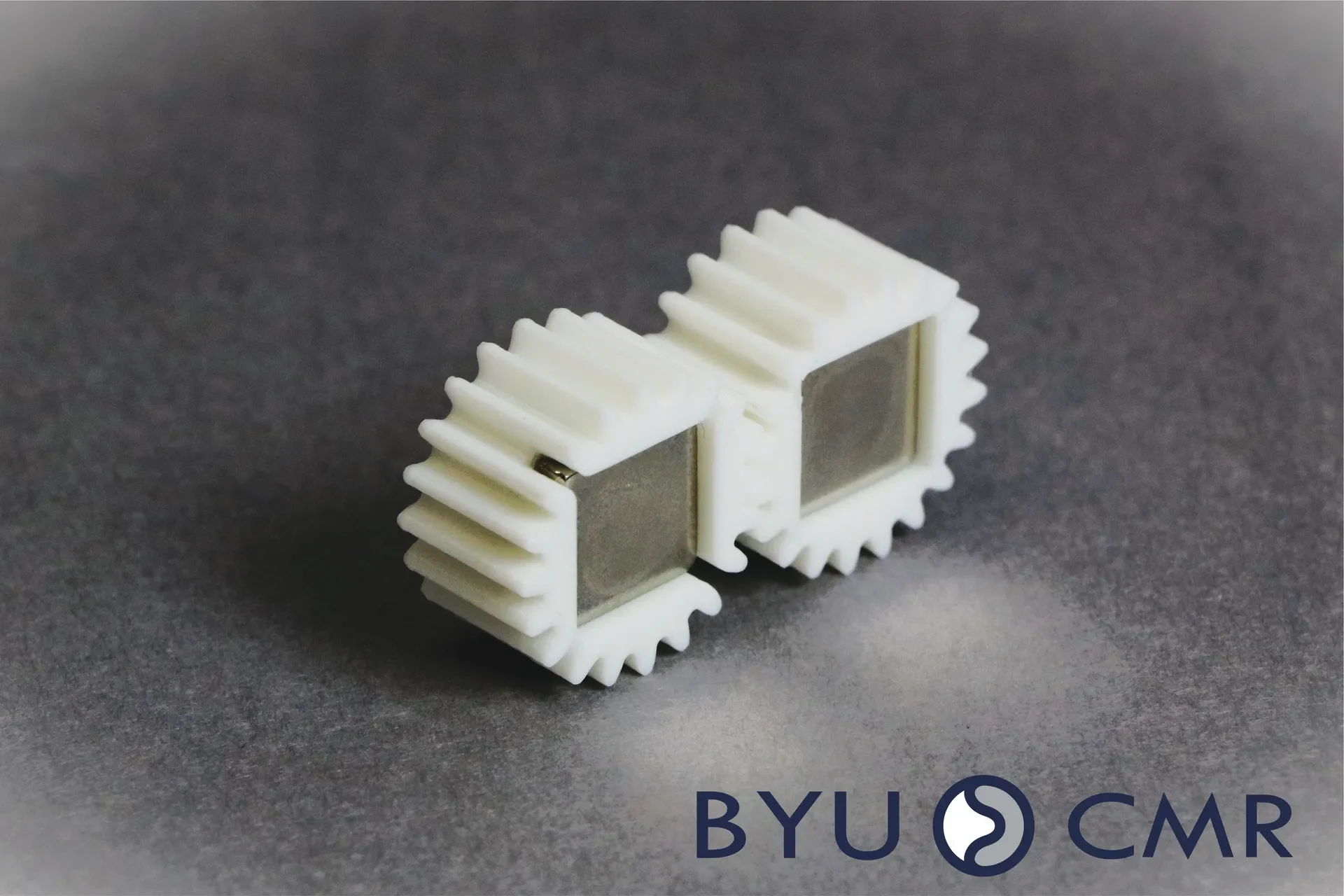

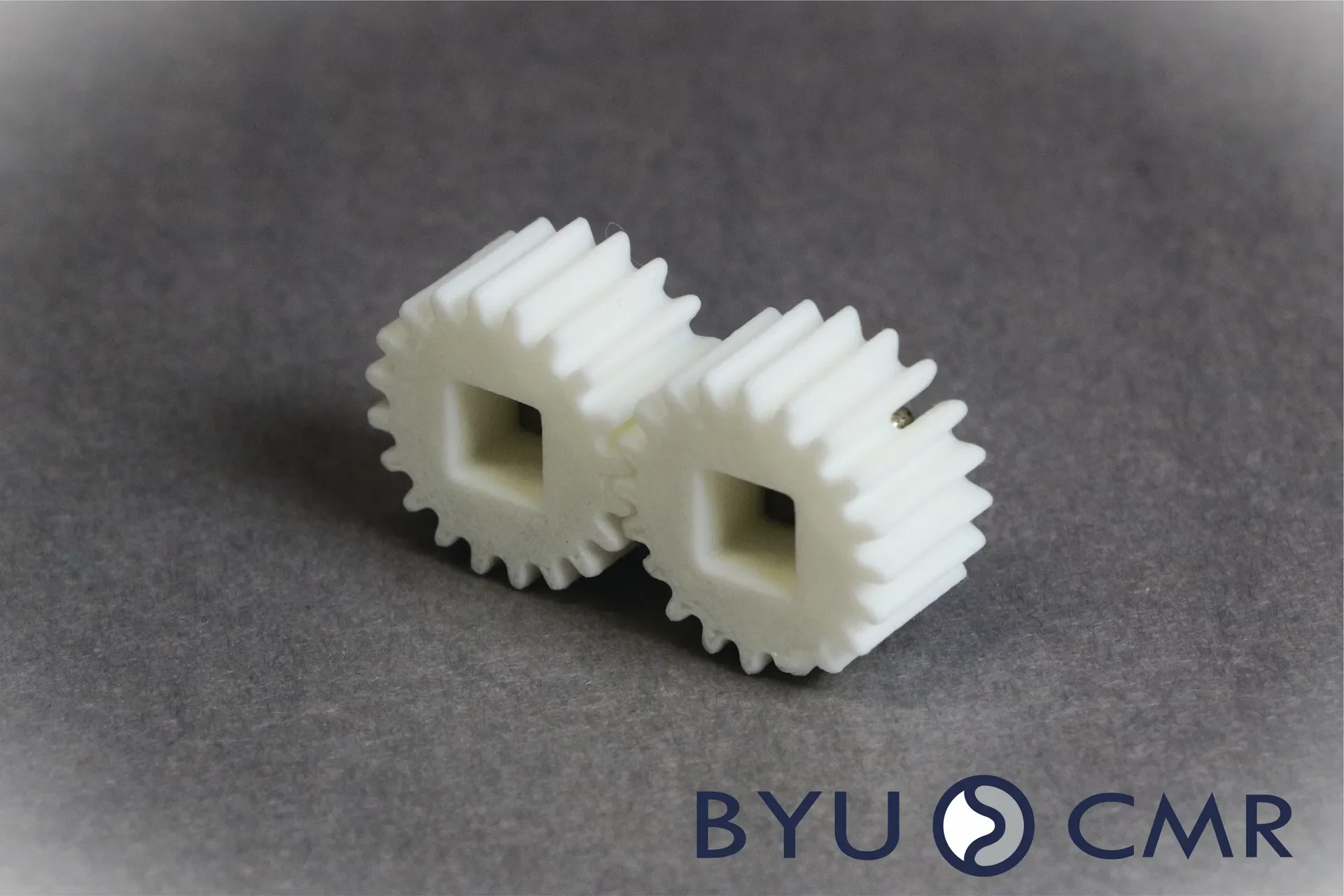

В зависимости от допуска 3D-принтера магниты могут быть просто впрессованы. В противном случае может быть полезно приклеить их с помощью суперклея. BYU CMR использует суперклей Gorilla.

Первоначально шестерни были задуманы как концепция дизайна для приведения в действие и стабилизации механизмов, вдохновленных оригами, но из них также можно сделать отличную игрушку для непосед.

Магниты можно найти здесь.

Узнать больше

Этот дизайн был разработан Исследовательской группой механизмов соответствия (CMR) Университета Бригама Янга (BYU). Следуйте за нами на @byucmr в Instagram или посетите веб-сайт BYU Compliant Mechanisms Research (CMR), чтобы узнать больше о механизмах соответствия.

См. https://rdcu.be/dnHx0, где можно найти статью в Nature Communications о том, как и почему мы делимся этими ресурсами для разработчиков.

Техническая информация

Боланос Д., Инчаусти К., Браун Н., Пруэтт Х., Хантер Дж., Кларк Б.,… и Маглеби С.П. (2022). Учет толщины размещения, размещения, заземления и развертывания при проектировании космических комплексов на базе Миура-ори. Теория механизма и машин, 174, 104904.

Следуйте за нами на @byucmr в Instagram или посетите веб-сайт BYU Compliant Mechanisms Research (CMR), чтобы узнать больше о механизмах соответствия, или ознакомьтесь с этими книгами: Compliant Mechanisms, Handbook of Compliant Mechanisms.

Интеллектуальная собственность

Представленные здесь загружаемые файлы 3D-печати можно использовать, изменять и использовать в некоммерческих целях. Чтобы лицензировать эту технологию для коммерческого применения, свяжитесь с:

Офис передачи технологий УБЯ

3760 Библиотека Гарольда Б. Ли

Университет Бригама Янга

Прово, Юта 84602

Телефон: (801) 422-6266.

https://techtransfer.byu.edu/contact
