Изучив систему плитки и стен Axolote Hex, я действительно оценил всю тяжелую работу, вложенную в этот набор. Они очень детализированы, а базовый набор включает в себя множество сложных целей, которые действительно добавляют разнообразия. Однако у меня были сомнения по поводу системы подключения к стене. После некоторого бормотания, хахаха и восстановления после выгорания в мрачной гавани, я решил стиснуть зубы.

Многие другие сделали магнитные основания для замены стандартных оснований с разъемами с открытым замком для этого набора плиток, и они великолепны, см. список ремиксов. Однако в этом наборе плитки стены на самом деле не рассматривались. Поэтому я решил сделать магнитную систему основания и стенок для Axolote Hex.

В своих экспериментах с магнитной базой я экспериментировал с несколькими разными стилями, прежде чем, наконец, остановился на одном. В ходе этого процесса я создал 11 различных баз. Я загрузил их все здесь на случай, если вы найдете что-то по своему вкусу.

В итоге я распечатал несколько B2 и несколько B1, чтобы добавить меньше вариаций высоты. Два сложенных B2 хорошо подходят для подъема выше.

Ссылки по теме:
Инструменты для установки магнитов в основания
Направляющая для сверления и инструменты для установки магнитов в стены
Адаптер дверной коробки для дверей rbross
Совместимость:

Короткие плитки (ряд A и столбец 1) также совместимы с плитками Anomard, поэтому вы также можете использовать стены и двери из бросса с этой системой, используя плоские шестигранники здесь и направляющую для сверления здесь.

Источники:

Все файлы были смоделированы мной с нуля, но я использовал многие концепции и размеры из файлов, размещенных в разделе ремиксов.

Концепция магнитного шара, вдохновленная Anomard
Разъем Axolote Hex, скопированный с Axolote Hex.
Аксолот Хекс:

Дополнительную информацию об Axolote Hex можно найти здесь: ссылка на Kickstarter, ссылка на DrivethruRPG, лучшее предложение для всего набора — ссылка на My Mini Factory Champain. Это потрясающий набор плитки и стен, очень детализированный и разнообразный.

Материалы

Если вам нужны магнитные шарики диаметром 3 мм, попробуйте AliExpress.

Настройки печати:
Разрешение: 0,20 мм
Заполнение: 10% прямолинейное
Примечания:

Для деталей ряда C используйте 4 периметра.

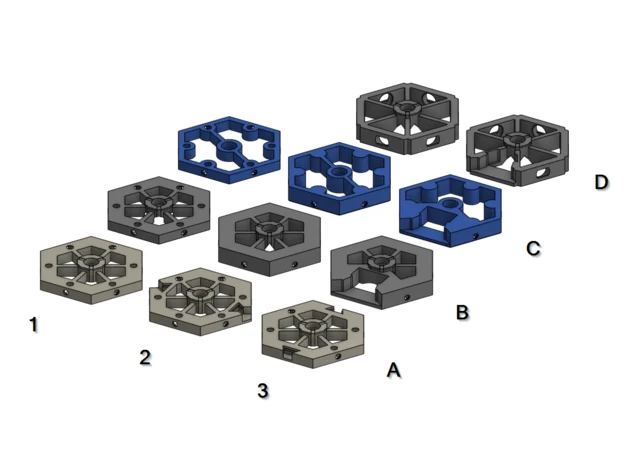

Базовые описания:

На всех основаниях сверху имеется место для магнита размером 5x2 мм. Это используется для удержания стен на месте поверх плиток после их добавления. См. ссылку «Руководство по сверлению» и «Инструменты для установки магнитов в стены», указанную выше, для получения дополнительной информации о добавлении магнитов на стены.

Ряды A-C: в этих основаниях используются магнитные шарики для соединения оснований. У магнитных шариков есть несколько приятных особенностей, например, отсутствие необходимости заботиться о полярности, спасибо Anomard. Посмотрите второе видео на его странице, чтобы увидеть их в действии. Я добавил боковое отверстие, чтобы шарики могли приближаться друг к другу при соединении базы с базой, что немного, но заметно улучшило удерживающую силу.

Ряды B-D: все эти плитки можно штабелировать.

Ряд A: это три стиля (H, Hx и Hr) магнитных оснований для шестигранных плиток Axolote. Это был мой бета-набор, который работает со стандартной настенной системой, но не штабелируется и не совместим со стандартной системой открытого замка. Это были плитки, изначально загруженные сюда.

Ряд Б: Это была моя попытка совместить лучшее из обоих миров. Никакие модификации плиток Axolote Hex не требуются, и они совместимы с подступенками. B1 — это короткая версия, она настолько мала, насколько я мог ее сделать, и не имеет обратной совместимости. B2 и B3 выше и обратно совместимы со стандартными основаниями Axolote Hex с открытым замком (мне действительно нравится дополнительная высота, когда их много соединено).

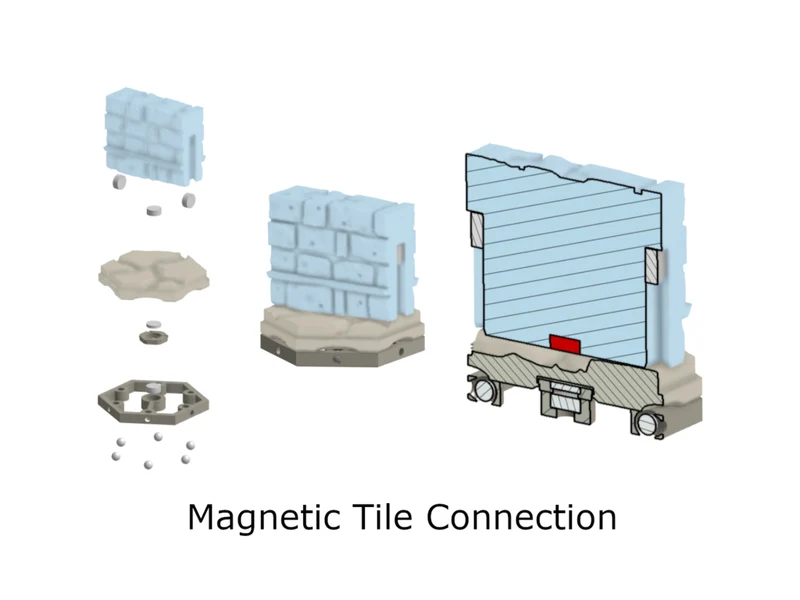

Ряд C: все это версии с магнитом. Вместо стандартного шестигранного основания Axolote для соединителей плитки они используют разъем 5x2 сверху для соединения с магнитом в нижней части плитки. Вы можете либо приклеить магнит размером 5х1 мм к плитке, либо использовать прилагаемый магнитный держатель.

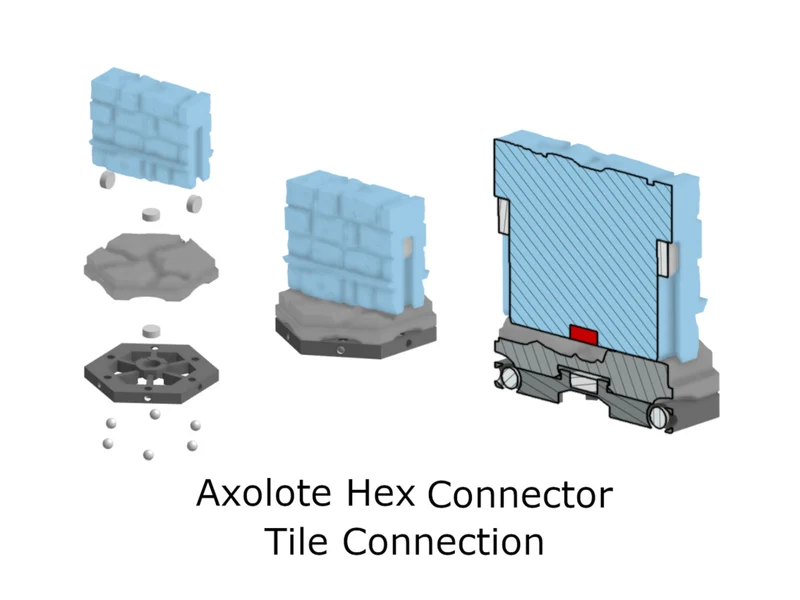

Ряд D: в этих основаниях используются магниты 5x2 мм для соединения основания с основанием и стандартный шестигранный разъем Axolote для соединения основания с плиткой. Магниты 5x2 определенно удерживаются с большей силой, чем магнитные шарики диаметром 3 мм, но вам придется беспокоиться о полярности и потратить некоторое время на вставку. Но они являются хорошим решением. Они обратно совместимы со стандартными шестигранными основаниями Axolote с открытым замком.
