Магнитный зажим для инструментов.........

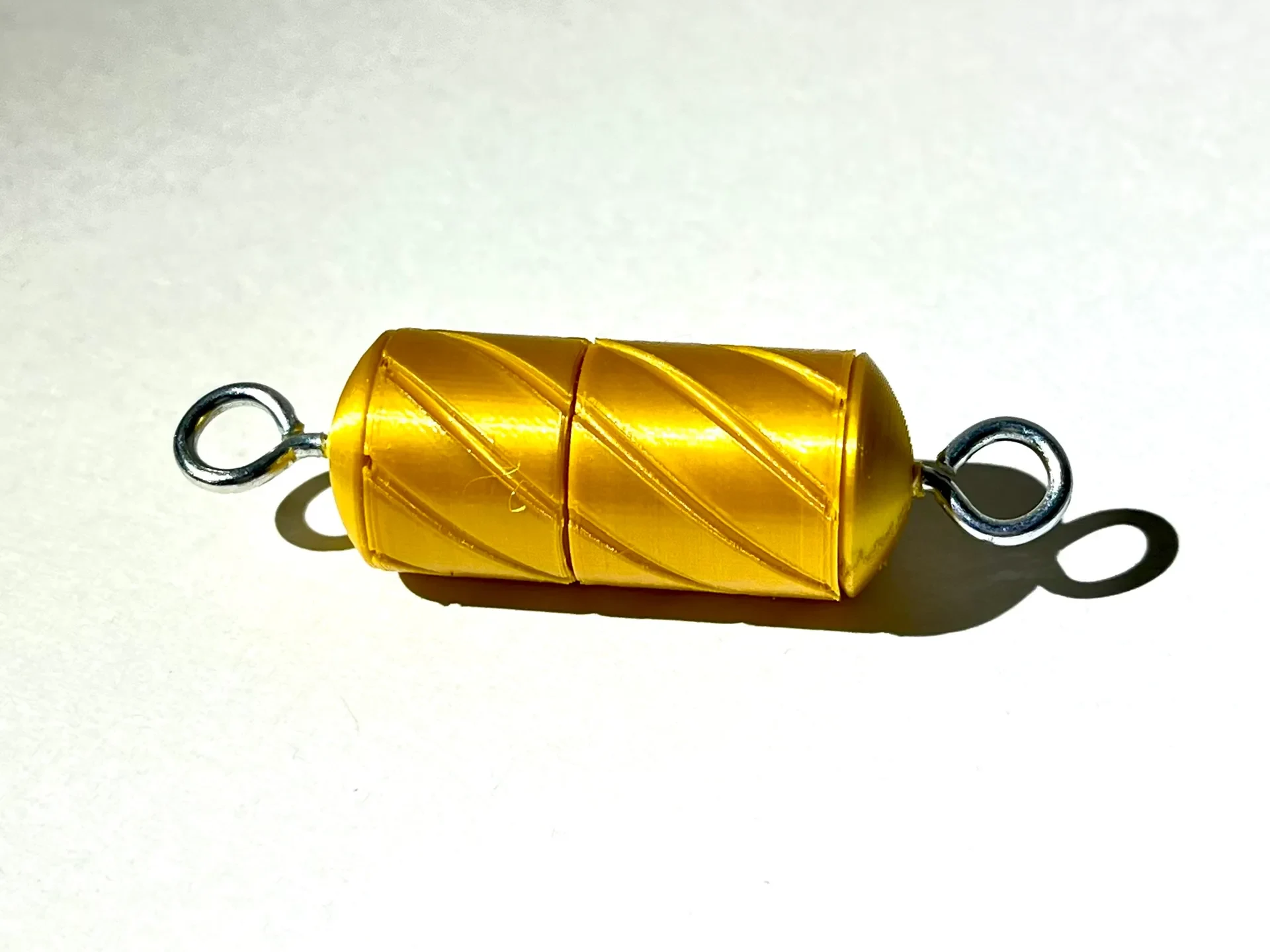

Это магнитный зажим общего назначения. Я разработал этот зажим, чтобы можно было быстро прикрепить/отсоединить весло для гребной доски к спасательному жилету без необходимости использования двух рук. Я еще не разработал крепление для своего весла, но этот магнитный зажим можно использовать для чего угодно. Для печати требуется около 10 г нити и занимает 2,5 часа.

Материал:

Сейчас я печатаю его из PLA. Я попытаюсь распечатать это в ASA, как только установлю на свой принтер цельнометаллический горячий конец. Я рекомендую использовать ASA или PETG, если он будет использоваться на открытом воздухе.

Аппаратное обеспечение:

(2) Винтовые проушины диаметром 0,072 дюйма и длиной 3/8 дюйма (длина от основания ушка до кончика). Используйте проушину внутреннего диаметра по вашему вы��ору.
(2) неодимовые магниты диаметром 10 мм и длиной 10 мм.

Суперклей

Общие настройки печати:
Сопло 0,4 мм
Заполнение не требуется — значение «Оболочки» равное 10 полностью заполнит деталь.
4 верхних/нижних слоя
10 ракушек
Высота слоя 0,12 мм
На всех деталях необходимы опоры, чтобы обеспечить хорошее качество поверхности свеса.

Инструкции по сборке:

Распечатайте все части в ориентации сетки STL по умолчанию.
Вверните проушину в отверстие в Части 2 и Части 4. Используйте суперклей, чтобы закрепить ее на месте.
Приклейте магниты к Детали 2 и Детали 4. Убедитесь, что полярность правильная, чтобы сторона с открытым магнитом притягивалась. Убедитесь, что эта связь очень прочная, поскольку это будет основное соединение, удерживающее магниты.
Приклейте суперклеем часть 2 к детали 1 и деталь 4 к детали 3.

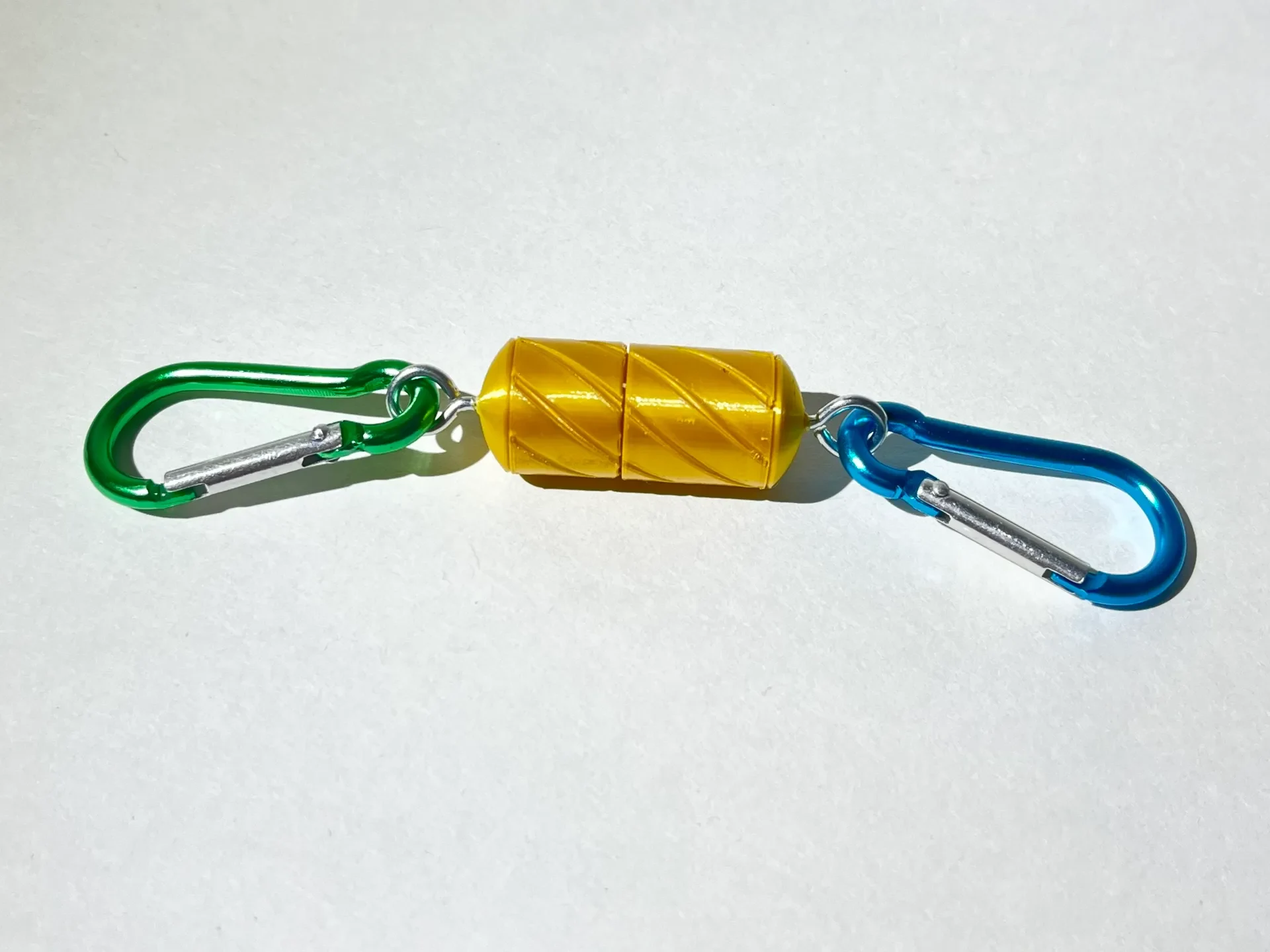

Прикрепите выбранный вами зажим (например, карабин) к винтовым проушинам.
