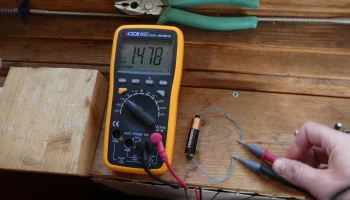

Параметрический магнитный соединитель провода (FreeCAD).....

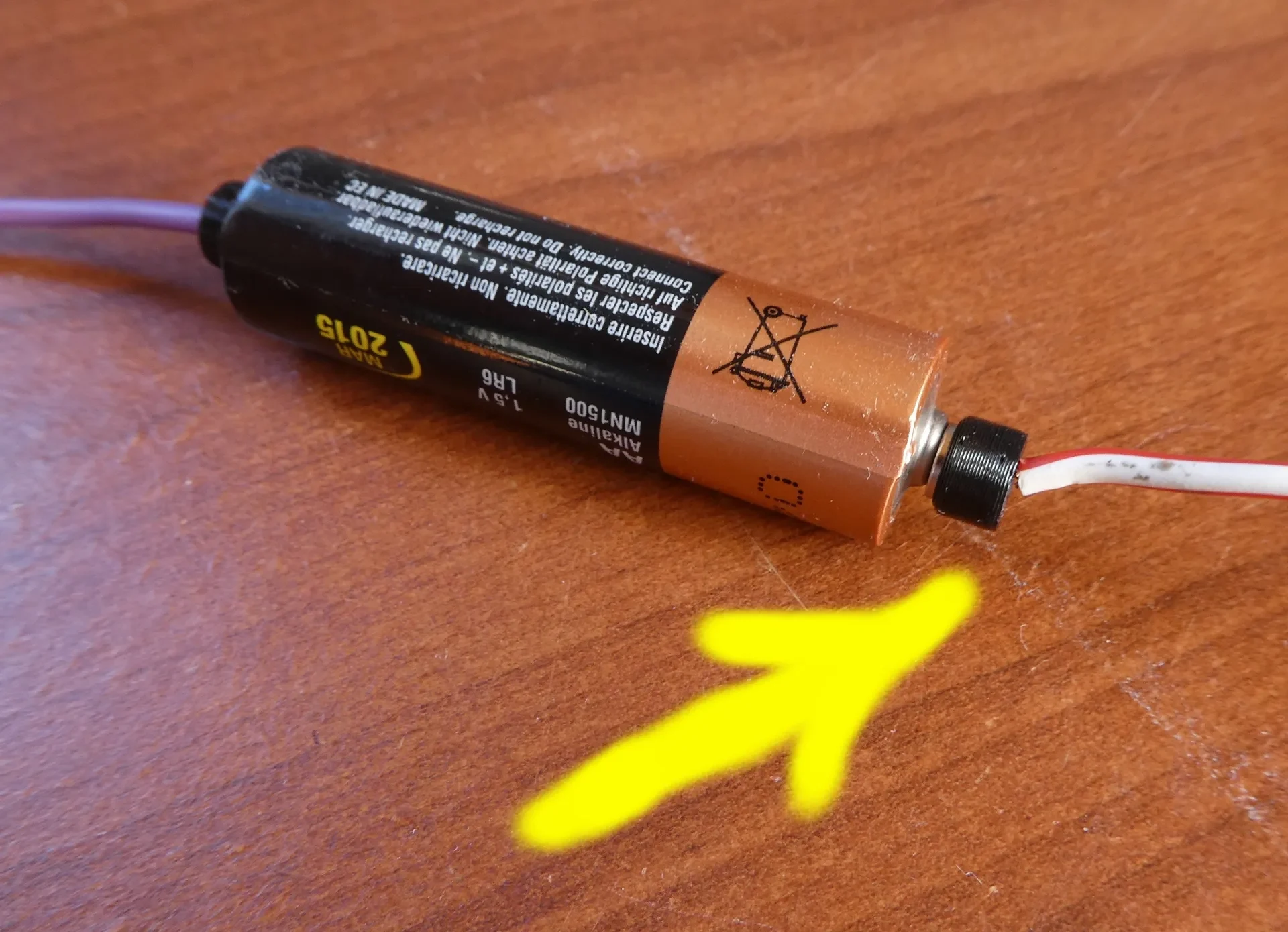

Вдохновлен «универсальным крючком для аккумулятора и разъемом с магнитом». Там было много комментариев с просьбой предоставить эту модель с магнитами других размеров, поэтому я подумал, а почему бы не снова потратить немного времени на практику во FreeCAD :)
Я не стал делать точную копию этой модели и сделал свою собственную разработку.

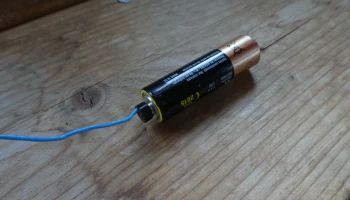

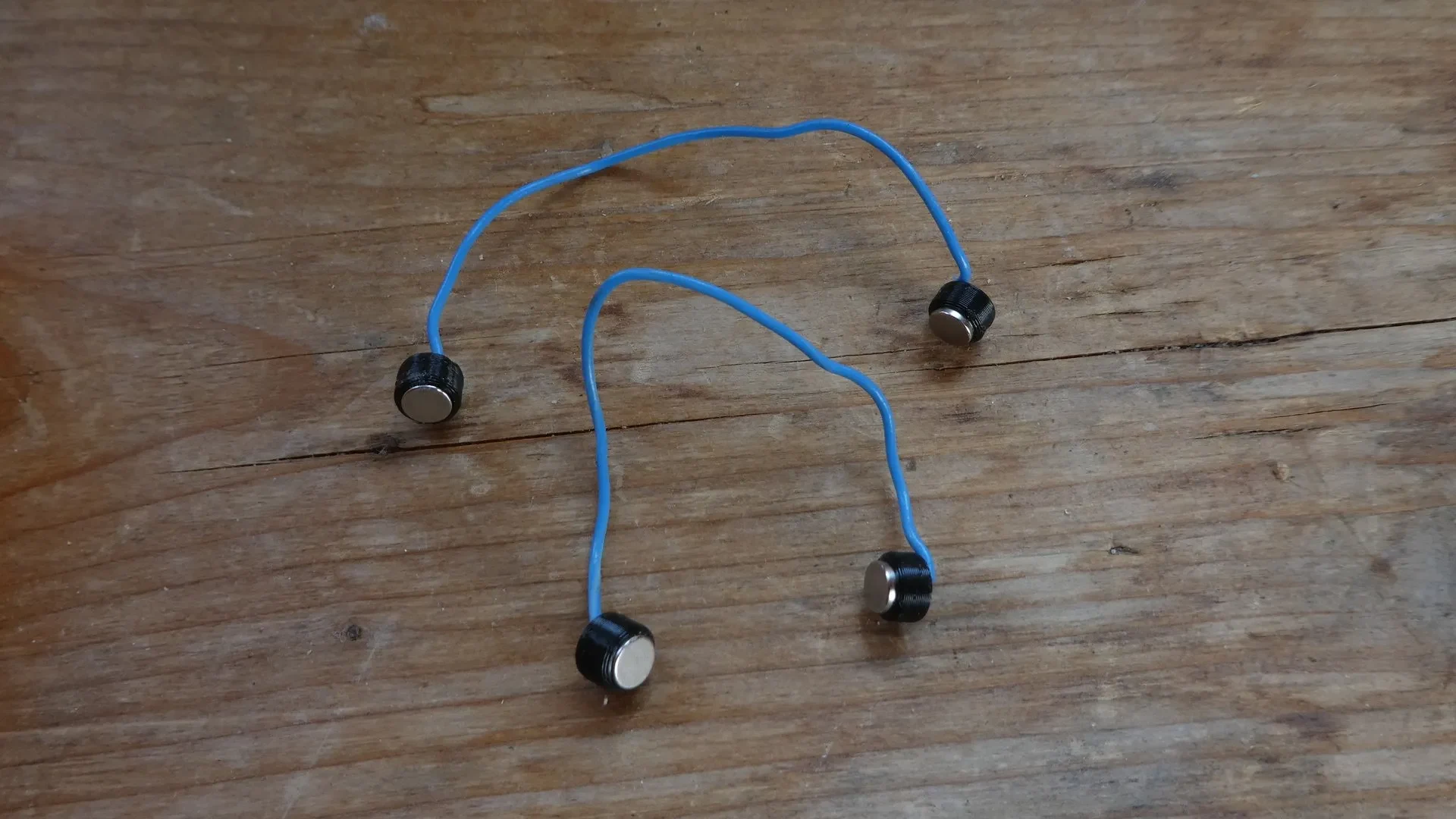

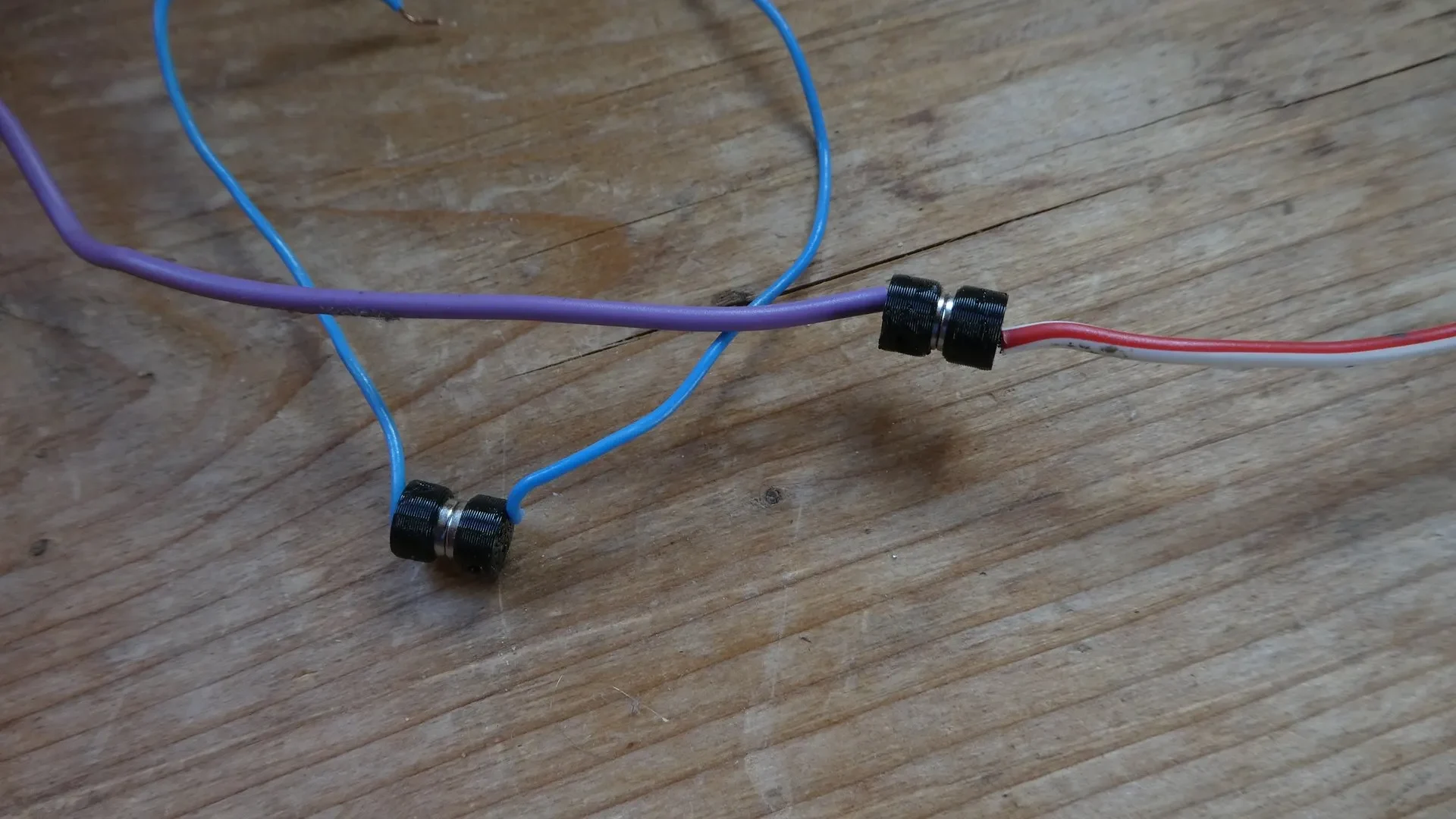

Подсоединить провода можно сбоку:

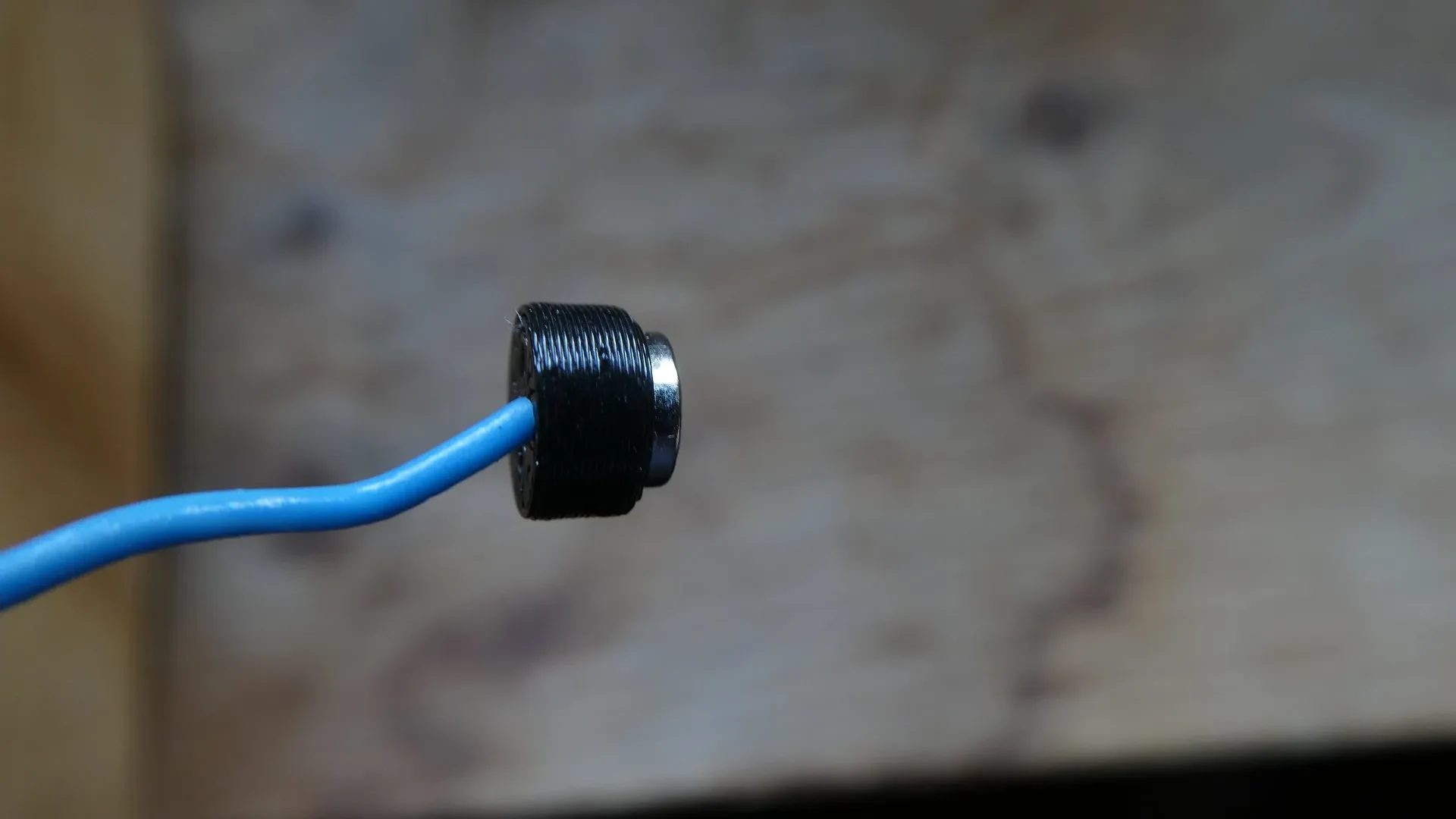

Или с обратной стороны разъема:
Заднее соединение более надежное, поскольку провод согнут на 90 градусов и не выпадет. Я не вижу смысла добавлять сюда крепежный винт, потому что, когда вы тянете провод, магнит отсоединяется до того, как провод оторвется, по крайней мере, при использовании заднего провода. Если вы предпочитаете боковое соединение, вы всегда можете закрепить провод горячим клеем с внешней стороны корпуса, чтобы сделать его более надежным. Или просто согните кончик на 90 градусов к отверстию (для этого нужны тонкие пальцы). Я не вижу причин делать его надежным: это соединение временное и его следует использовать только для быстрого тестирования. НЕ ИСПОЛЬЗУЙТЕ ЕГО С ВЫСОКИМ ТОКОМ! Штатные проводные соединения должны быть надежнее!

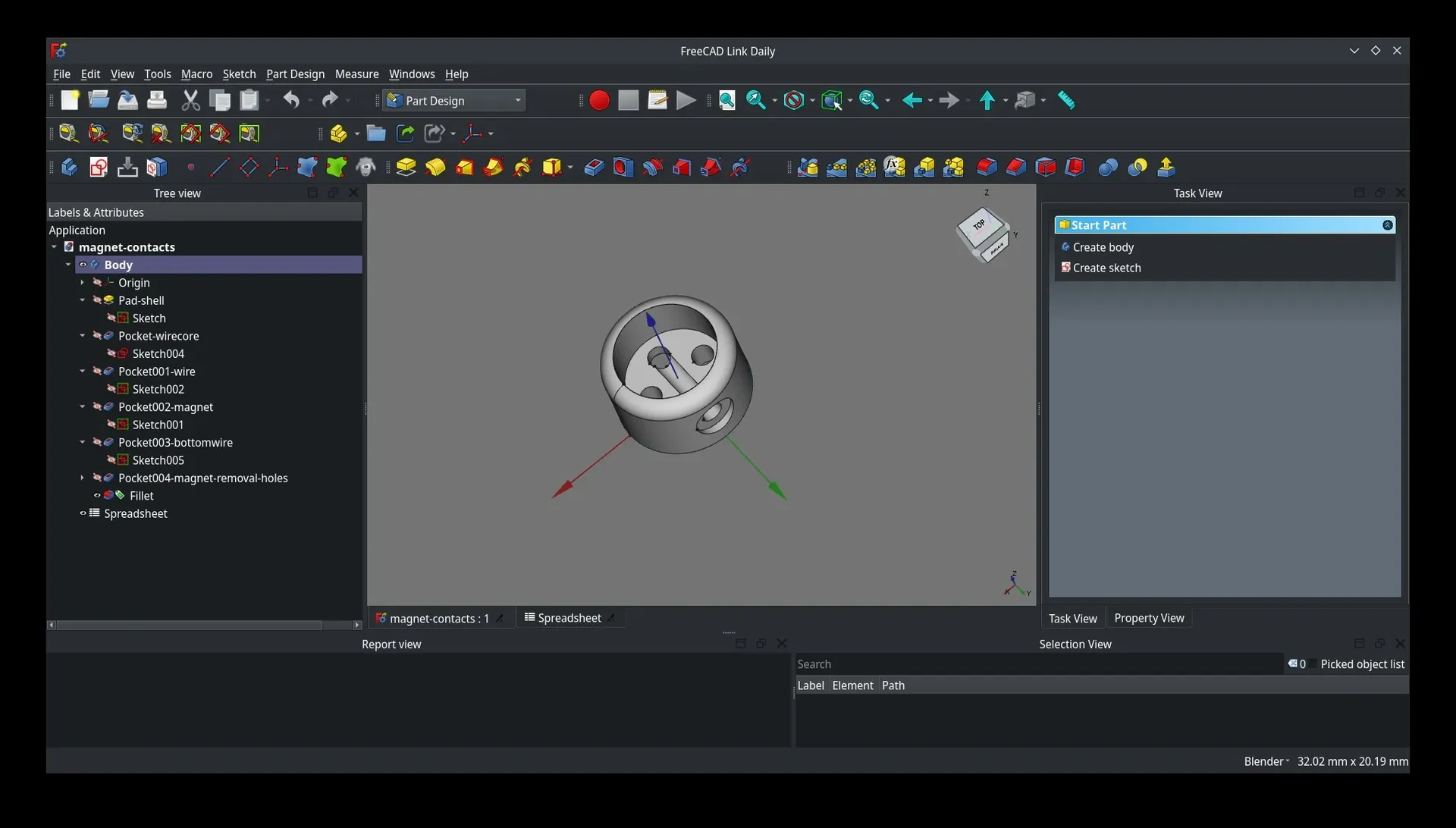

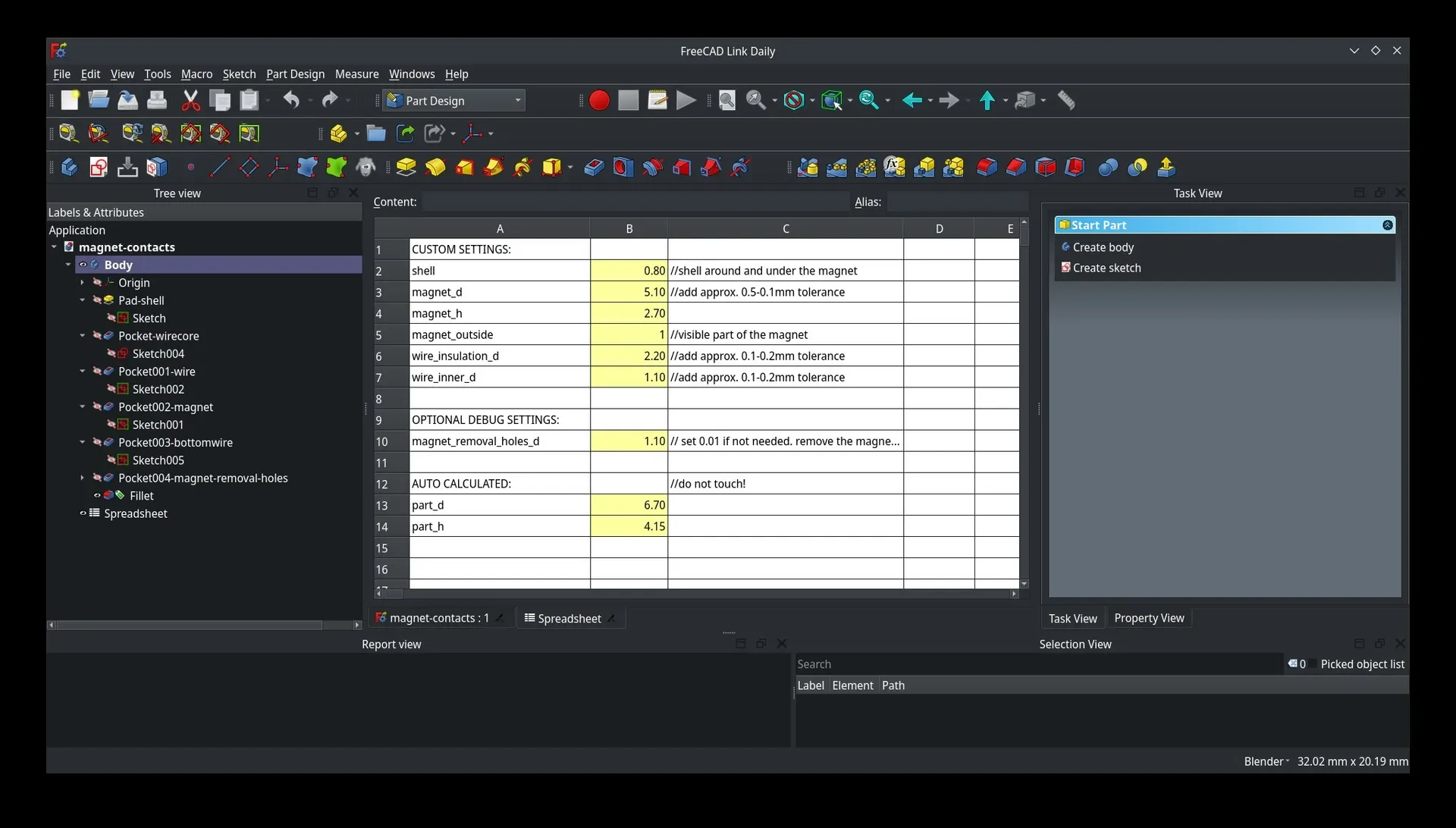

STL по умолчанию генерируется для магнитов D5x2,7 мм и проводов диаметром 1 мм. У меня есть только эти магниты для проверки. Используя SpreadSheet в модели FreeCAD, вы можете настроить:
оболочка — оболочка вокруг и под магнитом. Рекомендуемые значения: 0,8 (по умолчанию), 1,2, 1,6, 2,0.
Magnetic_d — диаметр магнита. Добавьте допуск 0,05-0,1.
Magnetic_h — высота магнита.
Magnetic_outside — непокрытая (видимая) часть магнита над оболочкой. В некоторых случаях его можно напечатать немного меньше из-за приближения слайсера к высоте слоя 0,2 мм, поэтому лучше добавить 0,2 к минимально необходимому значению, если вы используете здесь значения < 1 мм. Значение по умолчанию 1 мм работает нормально в большинстве случаев.
wire_insulation_d — диаметр провода с изоляцией. Добавьте допуск 0,1-0,2.
wire_inner_d — диаметр провода без изоляции. Добавьте допуск 0,1-0,2.
Magnetic_removal_holes_d — диаметр отверстий для снятия магнита. Установите 0,01, если не требуется. Вы можете снять магнит, протолкнув его через отверстия острым предметом, например скрепкой:
Это полезно, если вы пытаетесь найти наилучший допуск для размещения магнита внутри корпуса или просто хотите заменить провод на другой.
Сборка:
1) Распечатайте разъем. Используйте линию толщиной 0,4 мм и высоту слоя 0,2 мм. Вы можете уменьшить высоту слоя до 0,1 мм для очень маленьких магнитов и проводов, чтобы добиться большей точности. Используйте медленную скорость, если печатаете соединители для небольших магнитов (10-15 мм/с).
2) Очистите кончик проволоки.
3) Нажмите на него сзади до конца.
4) Согните очищенную часть проволоки так, чтобы она легла в полутрубу снизу.
5) Сильно нажмите на магнит, чтобы он не упал сам. Если он отваливается, используйте клей или, лучше, уменьшите допуск Magnetic_d и напечатайте другой разъем.
6) Загрузите фотографию своей марки в раздел «Марки» этого сайта :)

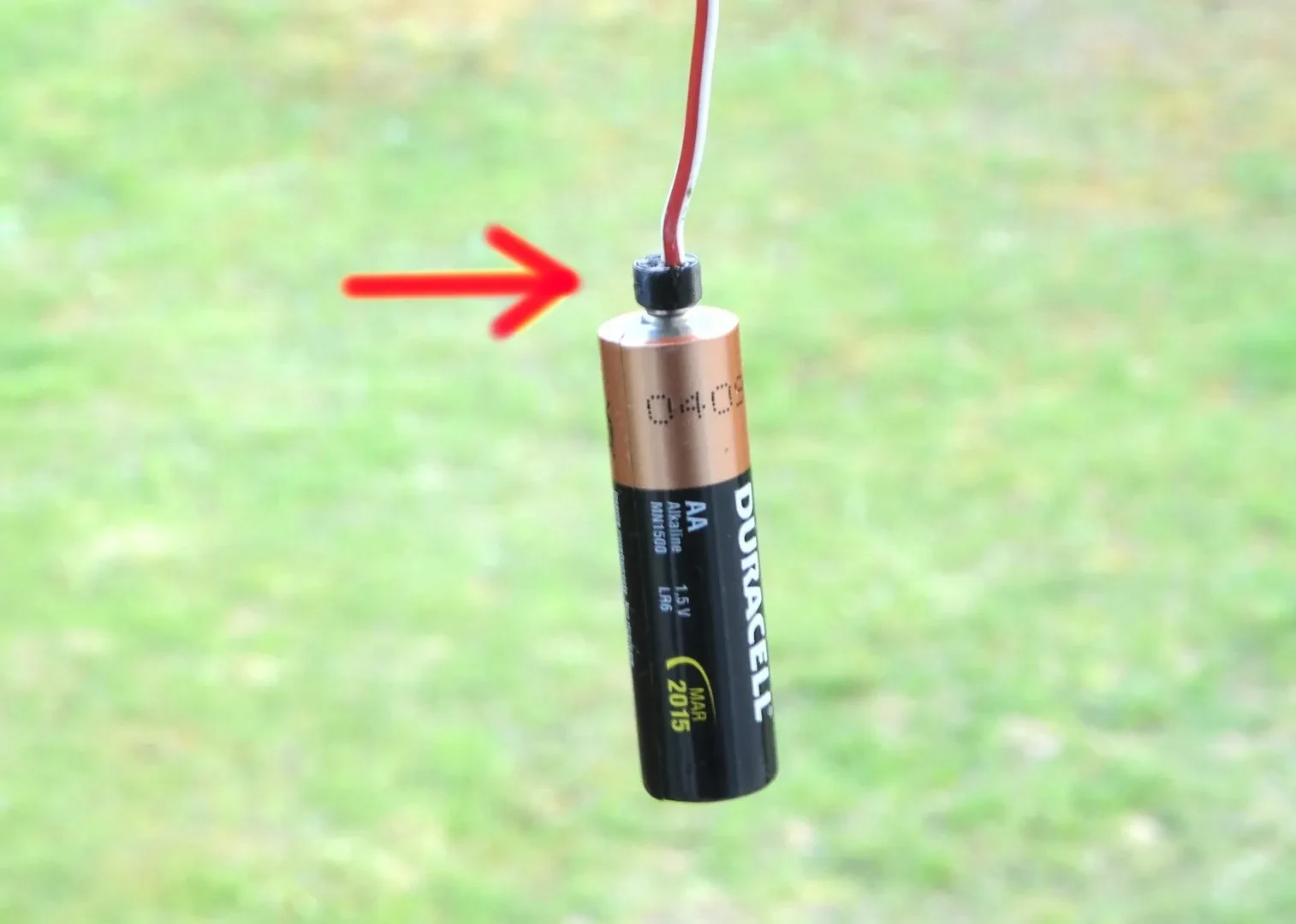

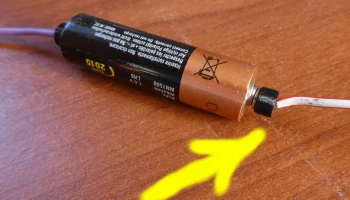

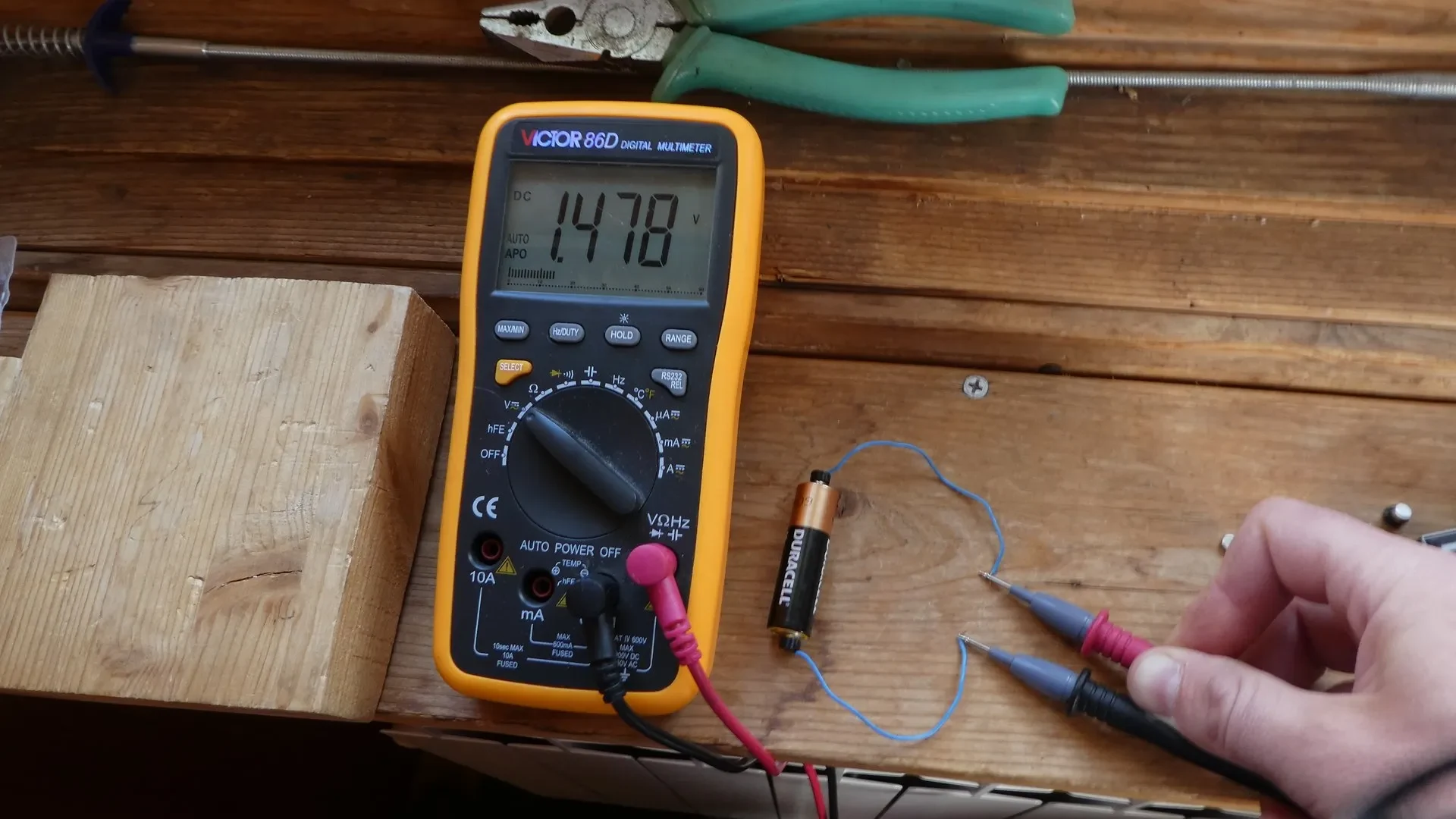

Печатал только для магнитов Д 5 мм и проводов Д 0,5 мм и Д 1 мм. Такого размера магнита достаточно, чтобы выдержать вес батарейки АА (реально он может удерживать 200-300 грамм).
