Магнитная система быстрого переключения инструментов для ...

Я сделал это, потому что устал от необходимости вынимать гаечные ключи, чтобы поменять форсунки, а затем перенастраивать смещение датчика ABL между форсунками. А еще магниты довольно аккуратные.

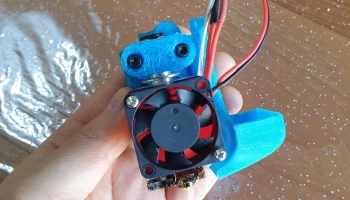

С помощью этой системы замены хотэндов, если у вас есть несколько хотэндов E3D V6, вы можете установить на них разные насадки и быстро заменять их, когда захотите! Просто используйте список заранее разработанных смещений по оси Z для каждого хотэнда при каждой замене.

Чтобы добиться такой точности, размерная точность вашего принтера должна быть достаточно хорошей, и для большей детализации я предлагаю печатать с точностью 0,2 мм.

Вам понадобится:

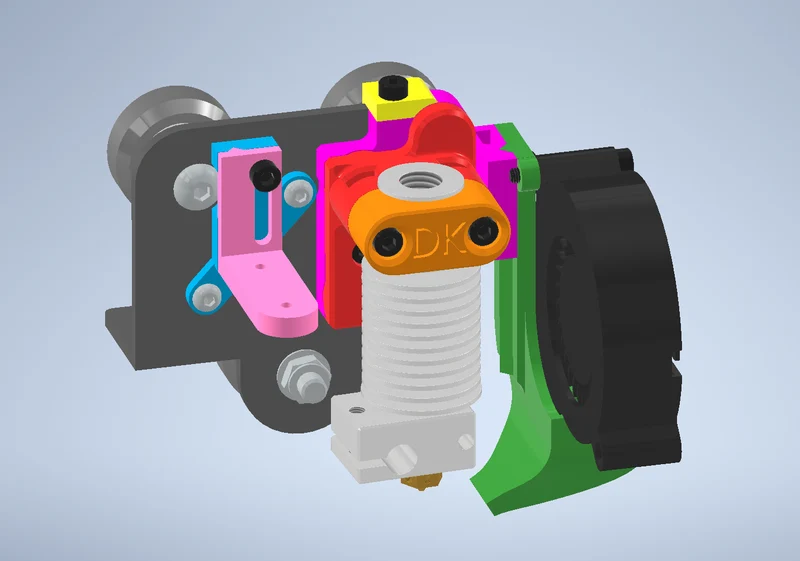

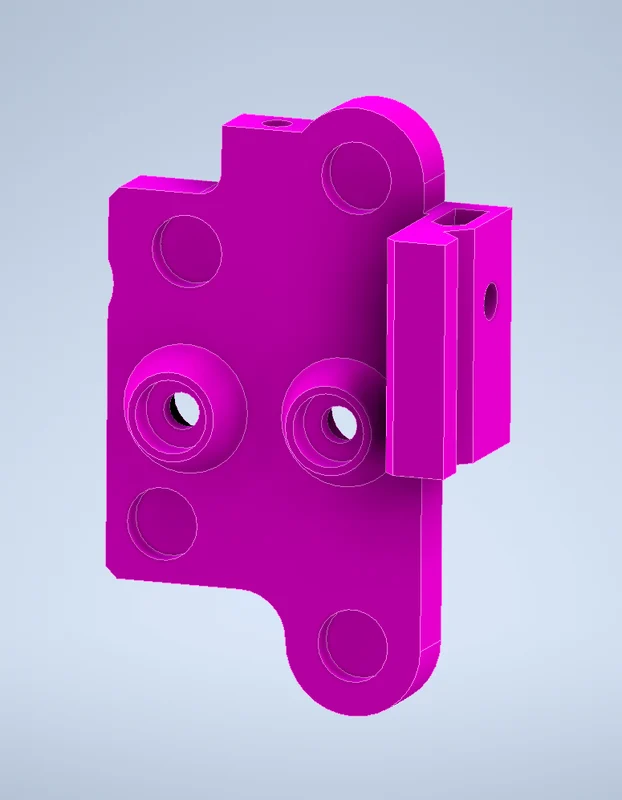

Минимум 8 круглых неодимовых магнитов (6 мм x 2 мм), 4 для базового адаптера (розовый — mag_e3d_mount_base) и 4 на каждый адаптер хотенда (огненно-оранжевый — mag_e3d_mount_tool)
Минимум 3 болта с шестигранной головкой M3x0,5 по 20 мм, по 2 на адаптер хотэнда.
Минимум 4 шестигранные гайки M3, по 2 на адаптер хотэнда
6 болтов с шестигранной головкой 6 мм M3x0,5
Вентилятор 5015 для частичного охлаждения

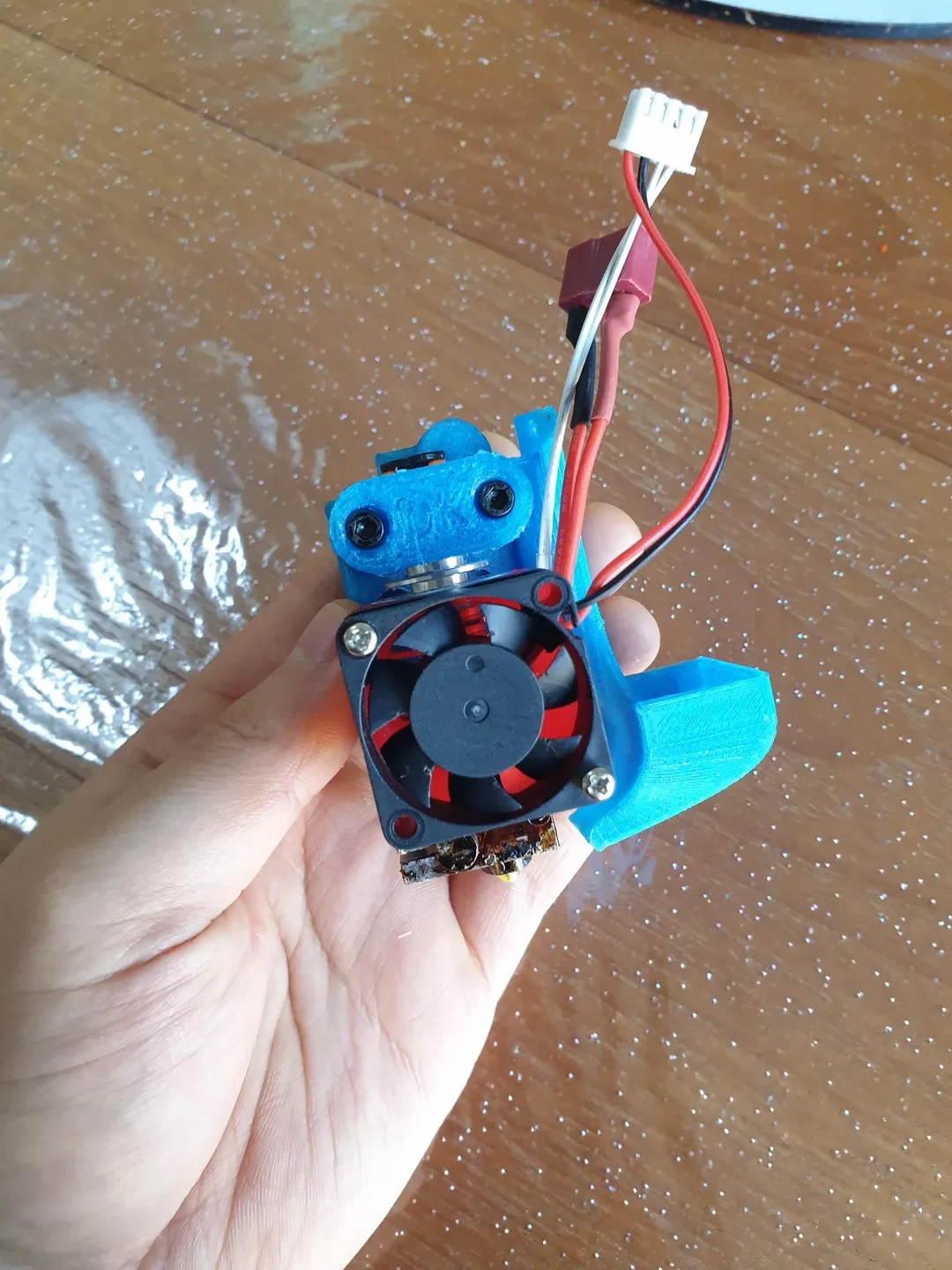

Стандартный вентилятор E3D V6 + зажим для вентилятора для радиатора
Клей для ногтей (цианакрилат) для приклеивания магнитов.

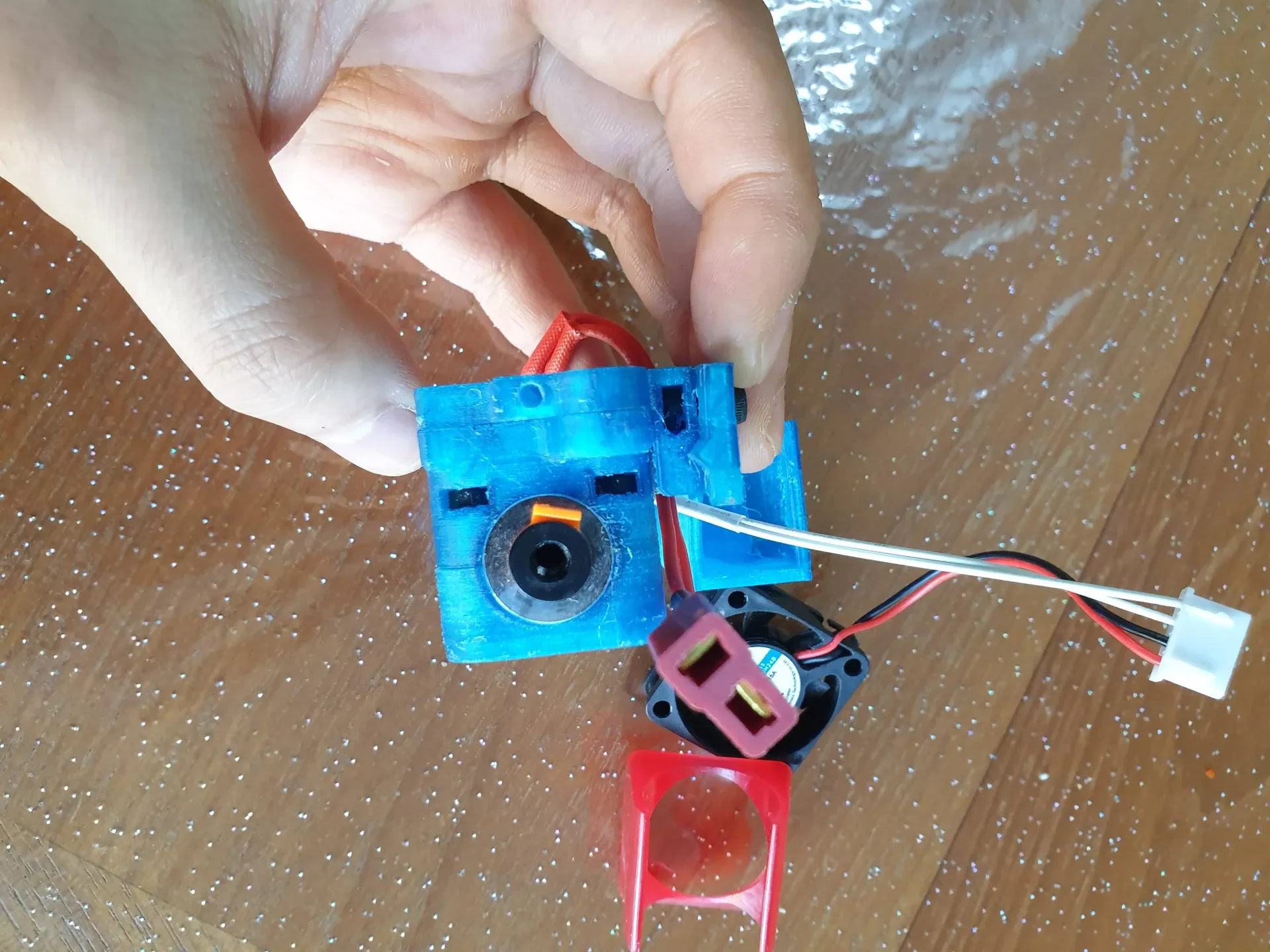

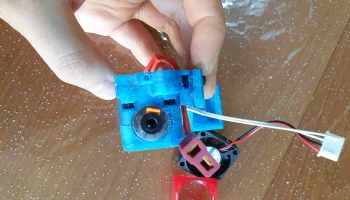

Какой-то способ быстро заменить провода вентилятора радиатора, частичного охлаждающего вентилятора, картриджа нагревателя и термистора рядом с хотэндом — я использовал соединения JST-XH для всего, кроме картриджа нагревателя, для которого я использовал разъемы Deans T.
Длина трубки из ПТФЭ на каждый холенд

Рекомендуемые настройки печати:

PETG или PLA+ для термостойкости в случае катастрофического сбоя печати.
Высота слоя 0,15 мм
30%+ заполнение

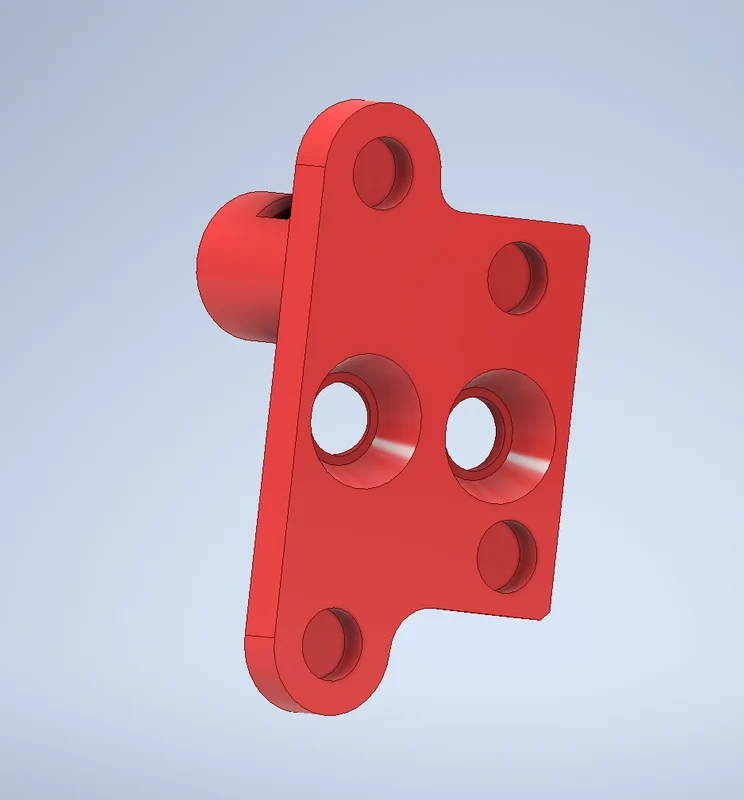

Поддержка адаптера хотэнда с кровати (красный — mag_e3d_mount_tool)

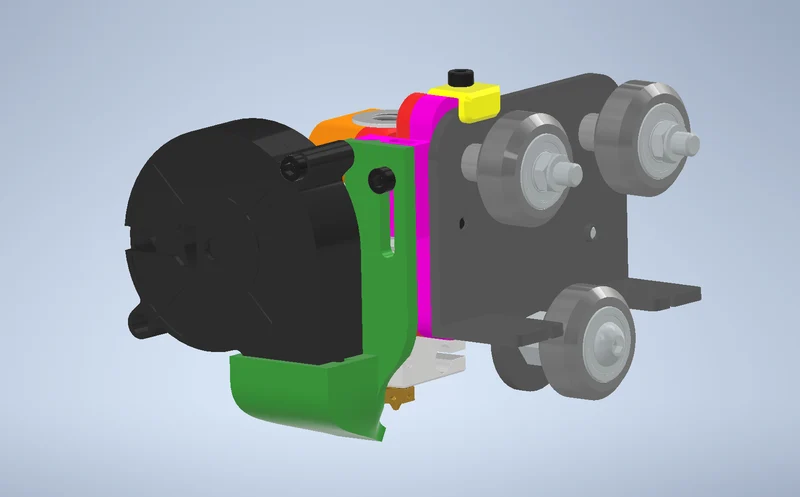

Опора из станины для воздуховода (зеленая — mag_e3d_mount_duct) — уложите stl с опорой для воздуховода
Пожалуйста, распечатайте зажим для хотенда (мандариновый апельсин) так, чтобы тиснение «DK» было на станине.

Советы по сборке:

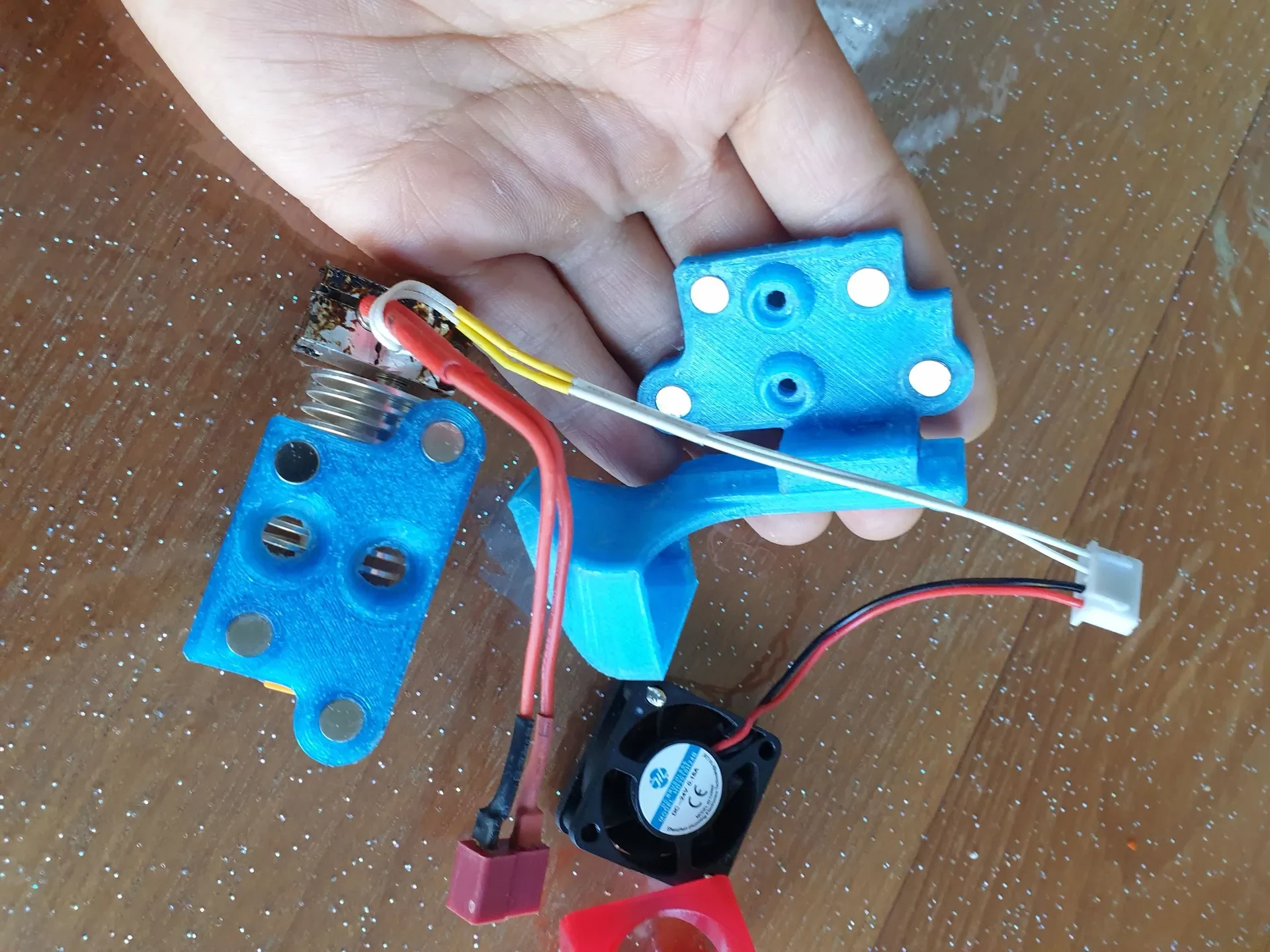

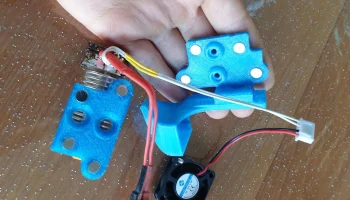

ПЕРЕД ПРИКЛЕИВАНИЕМ УБЕДИТЕСЬ, ЧТО МАГНИТЫ В АДАПТЕРЕ ОСНОВАНИЯ И АДАПТЕРЕ ИНСТРУМЕНТА НАХОДЯТСЯ В ПРАВИЛЬНОЙ (ПРИТЯЮЩЕЙ) ОРИЕНТАЦИИ ПЕРЕД ПРИКЛЕИВАНИЕМ!!!!
Чтобы вставить закладные гайки, возможно, придется слегка подтолкнуть — прорези сконструированы таким образом, что стенки пазов совпадают с параллельными сторонами гайки.
Желтая выступающая часть (mag_e3d_mount_overhang) может быть необязательной, но я считаю, что она уменьшает провисание всей сборки.
Провода блока нагревателя можно проложить между радиатором и каналом вентилятора.
