Магнитная вытяжка дыма с помощью лазерной резки для xTool...

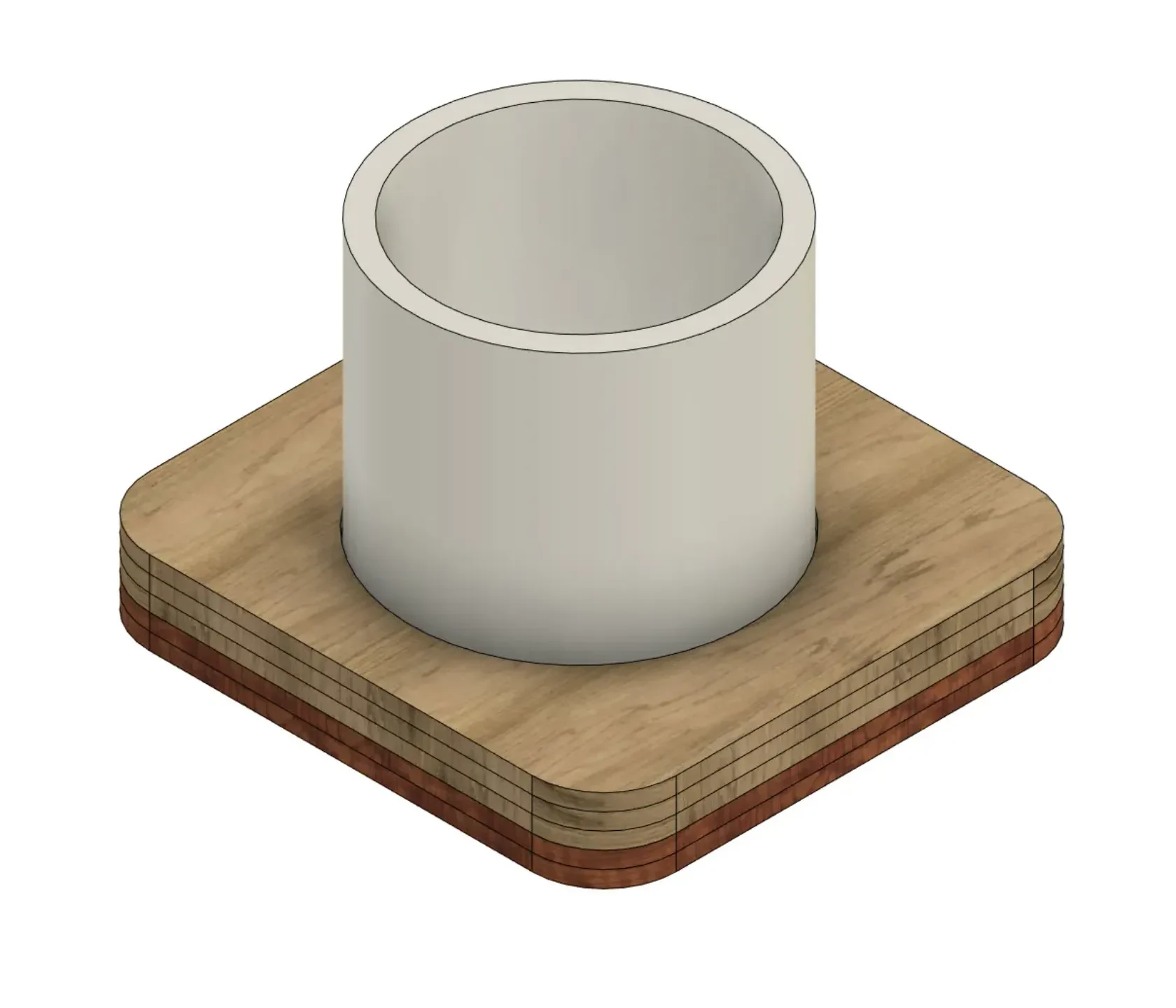

Я сделал версию своей магнитной системы удаления дыма, напечатанную на 3D-принтере, которую можно резать лазером и использовать трубу из ПВХ стандартного размера.

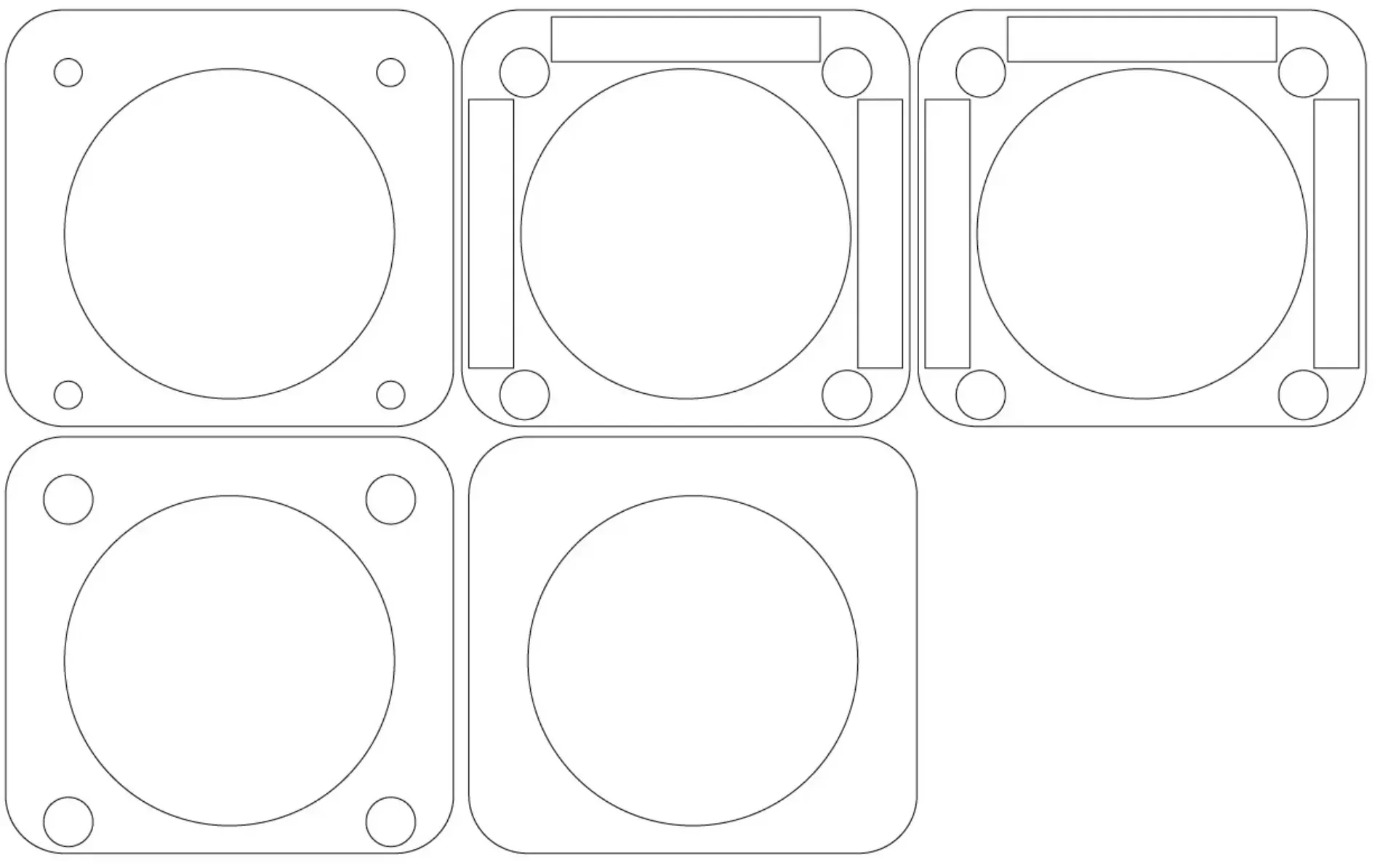

Эти модели предназначены для использования стандартных труб ПВХ диаметром 2,0 или 2,5 дюйма, которые можно приобрести в любом хозяйственном магазине. Мой поиск в Google показывает, что 2-дюймовый ПВХ должен иметь внешний диаметр 2,375 дюйма, поэтому я сделал для него отверстие диаметром 2,4 дюйма. Это будет слишком мало для вытяжного шланга xTool, поэтому планируйте использовать стяжки, ленту или что-то еще, чтобы закрепить шланг. В каче��тве альтернативы вы можете распечатать 2,5-дюймовую версию и надеть вытяжной шланг на трубу — он будет плотно прилегать, но я думаю, что он подойдет. Может быть.
В нем используются стержневые магниты размером 60 x 10 x 3 мм с Amazon: «Мощные неодимовые стержневые магниты LOVIMAG, неодимовый магнит из редкоземельных металлов — 60 x 10 x 3 мм, упаковка из 24 штук». Всего для этой детали вам понадобится 6 магнитов.

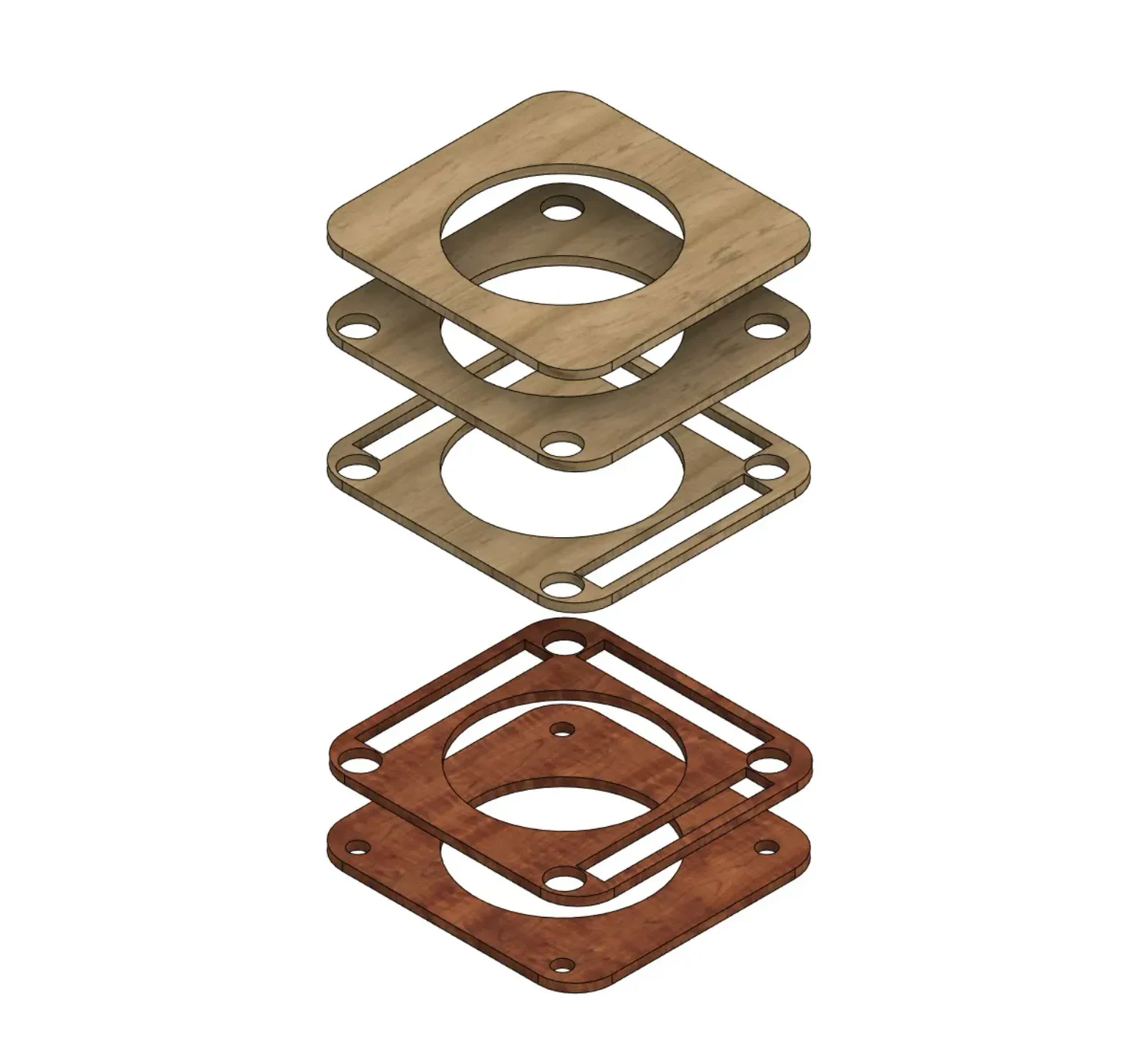

Склейте детали вместе — лучше всего подойдет столярный клей, но, вероятно, подойдет и горячий клей или любой другой клей. См. развернутое изображение стека. После того, как вы склеите детали, приклейте магниты, обращая внимание на полярность. Я рекомендую приклеить магниты эпоксидной смолой и, возможно, наклеить на них слой или три ленты.
Я сам не вырезал ни один из этих файлов, поэтому не гарантирую, что это сработает. Дайте мне знать в комментариях, если что-то нужно изменить!
